IR optička stanica za preradu optičke BGA

IR optička stanica za preradu optičke BGA

1. Sa velikim predgrijavanjem IR
2. Podesivi protok vrućeg vazduha za razne čipove3. Spremljeni profili temperature4. Temperature u stvarnom vremenu pokazuju na dodirnom ekranu .

Pošaljite upit

Opis

1. Uvod u proizvod

Fleksibilna prevoz pregrada za izazovne zadatke

Snažno grijanje na vrući zrak u gornjem emitiranju: 1.200 W
Snažno grijanje na vrući zrak u donjem emigriku: 1.200 W
Snažna infracrvena predgrijavanje u donjem emitiranju: 2.700 W
Četiri termoelementalna kanala za precizno mjerenje temperature
Dynamic IR tehnologija grijanja za velike PCB (370 × 450 mm)
Visoka preciznost (+ / - 0.025 mm) Auto sep i mesto sa motoriziranim zumom AF kamerom
Intuitivni rad preko 7 "dodirnog ekrana sa 800 × 480 rezolucije
Ugrađeni USB 2.0 port
Kamera za motorizirani zumiranje relacije za praćenje procesa
Napredni automatski sistem hranjenja čipa

2. Specifikacije proizvoda

Dimenzije (Š x d x h) u mm	660 × 620 × 850
Težina u kg	70
Antistatički dizajn (Y / N)	Y
Rejting snage u w	5300
Nominalni napon u V AC	220
Gornje grijanje	Vrući zrak 1200W
Niže grijanje	Vrući zrak 1200W
Područje predgrijavanja	Infracrveni 2700W, veličina 250 x330mm
Veličina PCB-a u mm	od 20 x 20 do 370 x 410 (+ x)
Veličina komponente u mm	od 1 x 1 do 80 x 80
Operacija	7- Inčni ugrađeni ekran na dodir . 800 * 480 Rezolucija
Simbol testa	CE

3. Aplikacije za proizvod

DINHUA DH-A2E je napredna stanica za toplu zraku dizajnirana za Skupštinu i preradu svih vrsta SMD komponenti .

Ovaj sistem je najbolji prodavač za profesionalni preradu mobilnih uređaja u okruženju visoke gustoće . omogućava da se svi koraci za procesnu modularu omogućava da se završi u jednom sistemu . DH-A2E idealan je za upotrebu u istraživanju, prototipiranju i postavkama proizvodnje.

Podržava aplikacije u rasponu od 01005 komponenti do velike BGA na malim - do srednjih ploča, osiguravajući visoko reproducibilne rezultate lemljenja .

Ističe

Vodeće termalno upravljanje industrijama
Grijač odbora visokog efikasnosti
Kontrola sile zatvorene petlje
Kalibracija automatiziranog gornjeg grijača

Application photo.png

4. Detalji o proizvodu

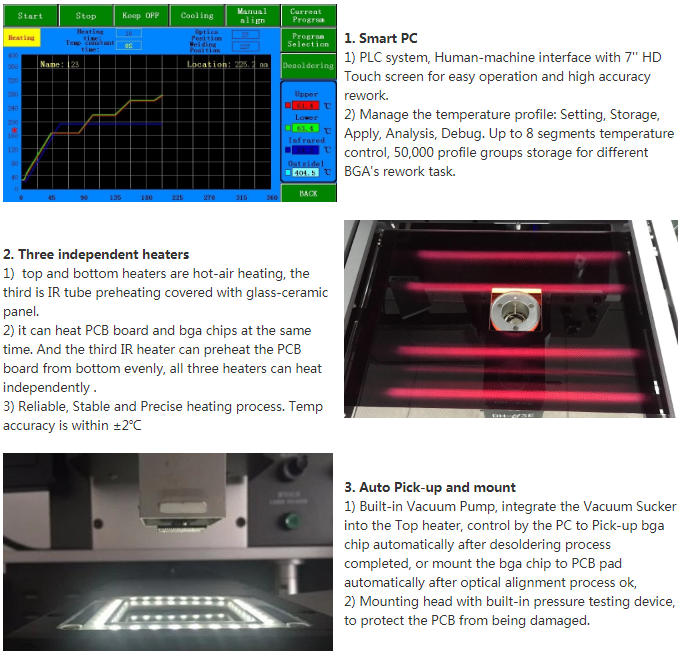

product-1-1

5. Kvalifikacije proizvoda

product-1-1

6. Naše usluge

Dinghua je prepoznat globalni lider u razvoju rješenja za Skupštinu i popravak naprednih elektroničkih sistema .

Danas Dinhua i dalje nudi inovativne proizvode, rješenja i obuku za preradu i popravak od tiskanih sklopova kruga .

Naše jedinstvene mogućnosti i vid za razmišljanje dostavili su univerzalna rješenja za montažu kroz rupu i površinu i prerade izazove u visokoj elektronici .

Naše snažne evidencije i dokazano zapis rezultirali su sveobuhvatnim rasponom rešenja za montažu i popravke koji rade na vašim potrebama - da li radite na ISO 9000 standardima, vojnim potrebama ili vlastitim internim smjernicama . kojim je izazov spreman za vas za vas da .

Dinhua - preko 10 godina rukovodstva u industriji, pružajući sustave i rješenja za lemljenje, preradu i elektronski popravak .

7. FAQ

Elektronski uređaji i uređaji postaju manji i vitkiji, zahvaljujući kontinuiranom tehnološkom napretku u industriji elektronike . najveće svjetske kompanije za elektronike takmiče se za proizvodnju najkompaktnijih i efikasnijih uređaja.

Dvije ključne tehnologije koje voze ovaj trend suSms (uređaji za površinski ugradnju)iBGAS (matrice sa loptom)-Kompkaktirajte elektroničke komponente koje pomažu u smanjenju veličine uređaja .

Razumijevanje BGA: Šta je niz sa loptom i zašto ga koristite?

BGA, iliMatrica sa loptom, je vrsta ambalaže koja se koristi u površišnoj montiranju (SMT), gdje se elektroničke komponente izravno postavljaju na površinu tiskanih pločica (PCB) . za razliku od tradicionalnih komponenti sa voditeljima ili igle koristi niz metalnih leguranih kuglica raspoređenih u mreži - otuda se naziv .

Ove kuglice za lemljenje obično su izrađene od limenke / olova (SN / PB 63/37) ili limene / olova / srebrne (SN / PB / AG) legure .

Prednosti BGA preko SMS-a:

Moderni PCB su gusto prepune elektroničkih komponenti . kako se broj komponenti povećava, tako da se koristi veličina kružnice {. da bi se smanjila komponente PCB, SMD i BGA komponente jer su kompaktni i zahtijevaju manje prostora .

Iako obje tehnologije pomažu u smanjenju veličine ploče,BGA komponente nude nekoliko različitih prednosti- sve dok se pravilno lemljuju kako bi osigurali pouzdanu vezu .
