Potpuno automatska optička BGA stanica za ponovno nanošenje

Potpuno automatska BGA stanica za preradu HD-A5 je vrhunska mašina za popravku/sastavljanje, sa uvoznom optikom

CCD kamera, automatski ulagač strugotine koji može učitati čip do 80*80mm i manje od 5 kg težine,

posebno njegovo snimanje punog temperaturnog profila je veoma korisno za međunarodne kompanije, jer im je potrebno

analizirati rezultate lemljenja i odlemljenja pod različitim temperaturama i vremenima itd.

Proizvodni parametri potpuno automatske stanice za optičko bga reballing

Detalji proizvodnje potpuno automatske optičke bga reball stanice

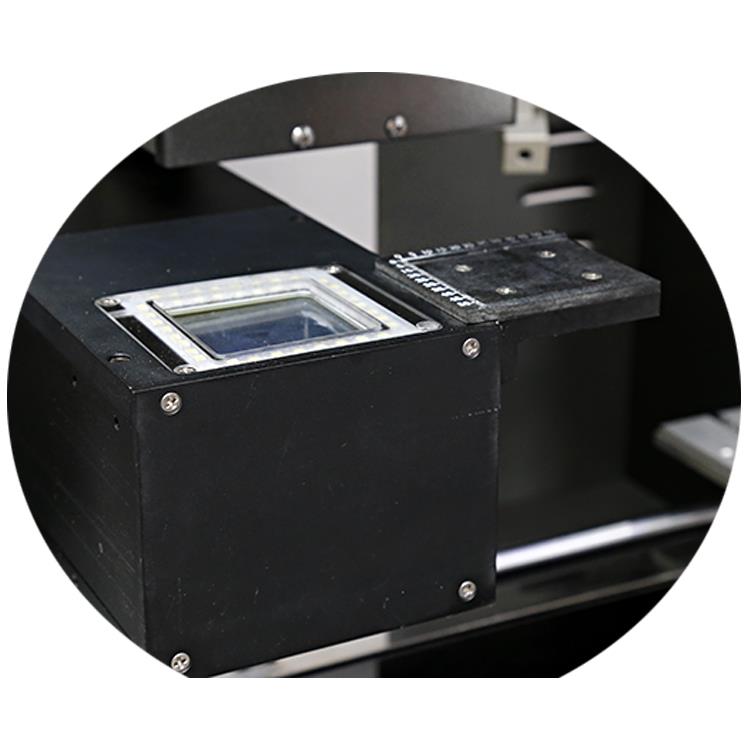

Optička CCD kamera i ulagač čipova

Uvezena optička CCD kamera sa funkcijom podjele dvije boje, jedna boja je čips, jedna je tačkica PCB-a,

oba se prikazuju na ekranu.

Dodavač čipova, može automatski nositi čip za podizanje ili zamjenu, veličina čipa može biti do 80*80 mm, i

opterećenje manje od 5 kg.

Podešavanje gornjeg protoka zraka, može biti ručno ili automatsko, posebno za popravku mikro čipova vrlo korisno.

Podešavanje gornjeg/donjeg svjetla, koristi se za optička CCD svjetla koja se prikazuju na ekranu monitora.

Dugme za hitne slučajeve, može se pritisnuti u bilo koje vrijeme ako je potrebno, tada će se mašina odmah zaustaviti.

Lasersko pozicioniranje, koje može pomoći PCB-u ili čipu da pronađu pravi položaj na radnom stolu.

Višestruki termoelementi mogu bolje testirati i provjeriti različita područja grijanja, tako da bolje kalibriraju temperaturu

u slučaju bilo koje temperature niže ili više.

Područje infracrvenog predgrijavanja, sastoji se od 6 komada vlaknastih grijaćih cijevi i prekriveno galss štitom koji može spriječiti

bilo koje male komponente iako u njih ne pada prašina, a ovo jako svjetlo lako se apsorbira od strane svjetlosti

PCB, pri popravljanju malih PCB-a, 4 se mogu isključiti.

Kako radi automatska BGA stanica za preradu:

Kvalifikacija proizvoda potpuno automatske optičke bga stanice za ponovno baliranje

Do sada su naši kupci imali Foxconn, Lenovo i Huawei itd, neki od njih su koristili bga preradu

stanica već više od 7 godina i vrlo dobro se odražava.

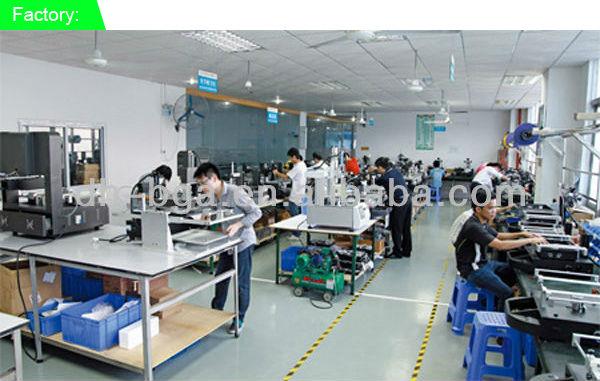

Ovo je jedan od vrha ledenog brijega radionice, a BGA stanica za preradu DH-A5 se montira, ostale su

podešavanje, čist pod i uredno nagomilavanje su jedan od neophodnih uslova dobre kvalitete.

Nagrađeni CE, patenti i sistem certifikacije kvaliteta proizvoda itd. Što je znak odličnih proizvoda.

FAQ :

Nekoliko savjeta o popravci

Koja je veličina pločice koju često popravljate?

Odredite veličinu radne površine BGA stola za preradu koji kupite. Općenito, veličina običnih prijenosnih računala i kompjuterskih matičnih ploča je manja od 420x400 mm. Ovo je osnovna smjernica pri odabiru modela.

Veličina čipa koji se često lemljuje

Važno je znati i maksimalnu i minimalnu veličinu čipa. Tipično, dobavljač će osigurati četiri mlaznice. Veličina najvećeg i najmanjeg čipsa će odrediti veličinu mlaznice koju trebate odabrati.

Veličina napajanja

Generalno, glavni kablovi za napajanje u pojedinačnim servisima su 2,5 mm². Prilikom odabira BGA stanice za preradu, nazivna snaga ne bi trebala prelaziti 4500W. Ako se to dogodi, može izazvati poteškoće pri uvođenju kabla za napajanje.

Sa funkcijom

Ima li 3 temperaturne zone?

Tri temperaturne zone trebaju uključivati ​​gornju grijaću glavu, donju grijaću glavu i infracrvenu zonu predgrijavanja. Ove tri zone su standardna konfiguracija. Trenutno neki proizvodi na tržištu imaju samo dvije temperaturne zone, koje se sastoje od gornje grijaće glave i infracrvene zone predgrijavanja. Stopa uspješnosti zavarivanja za ove modele je vrlo niska, pa to svakako provjerite prilikom kupovine.

Može li se donja grijaća glava pomicati gore-dolje?

Donja grejna glava mora da se može pomerati gore-dole. Ovo je jedna od bitnih karakteristika BGA stanice za preradu. Kada se radi sa relativno velikim pločama, mlaznica donje grejne glave je dizajnirana da pruži pomoćnu podršku kroz strukturalni dizajn. Ako se ne može pomicati gore-dolje, neće ispuniti ovu ulogu, a stopa uspješnosti zavarivanja će biti znatno smanjena.

Da li ima funkciju inteligentnog podešavanja krivulja?

Podešavanje profila temperature jedan je od najvažnijih aspekata kada se koristi BGA stanica za preradu. Ako temperaturna kriva nije ispravno postavljena, stopa uspjeha zavarivanja će biti vrlo niska, a zavarivanje ili rastavljanje možda neće biti moguće. Sada postoje proizvodi na tržištu, kao što je Goldpac Technology GM5360, koji nude pogodne postavke temperaturne krive.

Ima li funkciju ponovnog lemljenja?

Ako je postavka krivulje temperature netočna, korištenje ove funkcije može značajno poboljšati stopu uspješnosti zavarivanja. Temperatura zavarivanja se može podesiti tokom procesa grijanja.

Da li ima funkciju hlađenja?

Generalno, za hlađenje se koriste poprečni ventilatori.

Postoji li ugrađena vakuum pumpa?

Ugrađena vakuum pumpa je pogodna za apsorpciju BGA čipa prilikom njegovog rastavljanja.
