Hot Air Optical BGA obnova stanice
Vatrogasna stanica BGA za toplo vazduh Ova mašina DH-G730 je automatska IC radna stanica, sa ekranom od 15 inča i 1080P i uvoženom optičkom CCD kamerom koja može podeliti dve boje za čip i PCB, a posebno se koristi za IC mobilnog telefona, kao što su, iPhone, Samsung, Huawei i Xiaomi ...
Opis
VGA optička BGA rekalirna stanica
Ova mašina DH-G730 je automatska IC radna stanica, sa ekranom od 15 inča i 1080P, kao i sa uvoznom optičkom CCD kamerom koja može podeliti dve boje za čip i PCB, a posebno se koristi za IC mobilnog telefona, kao što su iphone, Samsung , Huawei i Xiaomi itd.
Detalji o proizvodu optičke BGA rekalirne stanice
Ukupna snaga | 2500W |
Top grejač | 1200W |
Donji grejač | 1200W |
Snaga | AC110 ~ 240V ± 10% 50 / 60Hz |
Režim rada | Dva načina: ručna i automatska. HD ekran osetljiv na dodir, inteligentna man-mašina, podešavanje digitalnog sistema. |
Optički CCD objektiv kamere | 90 ° otvoreno / preklopno |
Monitor ekran | 1080P |
Povećanje kamere | 1x - 200x |
Fino podešavanje radnog stola: | ± 15mm napred / nazad, ± 15mm desno / levo, |
Gornji mikrometar za podešavanje ugla | 60 ͦ |
Tačnost postavljanja: | ± 0.01mm |
Položaj PCB-a | Inteligentno pozicioniranje, PCB se može podesiti u smeru X, Y sa "podrškom od 5 tačaka" + V-groov pcb konzolom + univerzalnim uređajem. |
Rasvjeta | Tajvan je vodio radno svjetlo, bilo koji ugao podesiv |
Skladištenje profila temperature | 50000 grupa |
Kontrola temperature | K senzor, zatvorena petlja |
Running method | PLC kontrola |
Preciznost temp | ± 1 ℃ |
Veličina PCB-a | Sve vrste matičnih ploča za mobilne telefone |
BGA čip | 1x1 - 80x80 mm |
Minimalni razmak čipova | 0.15mm |
Vanjski senzor tempera | 1kom |
Dimenzije | L420 × W450 × H680 mm |
Neto težina | 35KG |
Detalji o proizvodu optičkog bga raboling postaja
Ekran HD monitora, 1080P, tačke čipa i PCBA mogu se slikati na njemu, kada posmatraju dvije vrste preklopljenih boja, samo kliknite na "start" da biste pokrenuli mašinu.

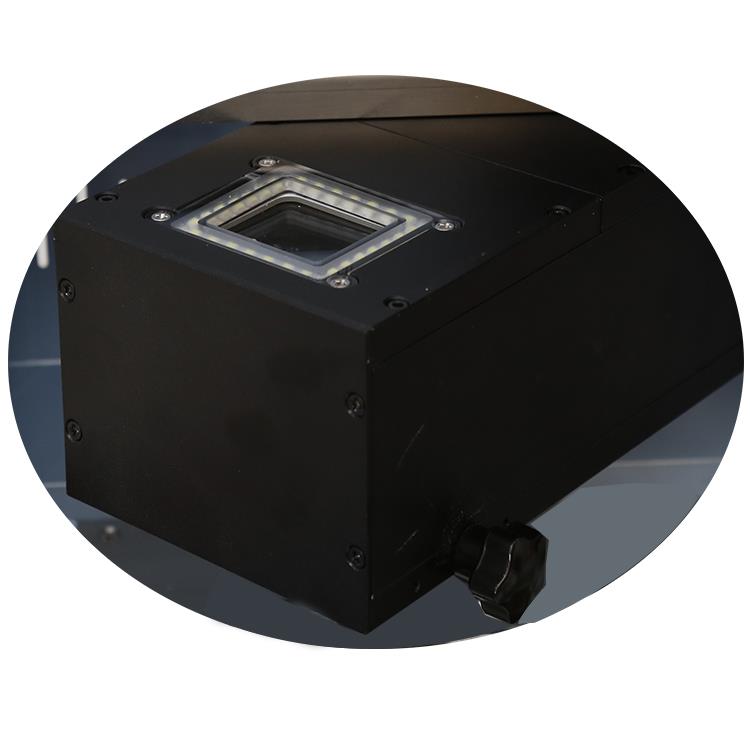

Uvezena optička CCD kamera, koja može prikazati dve vrste boja na ekranu monitora, kako bi se prilagodio za BGA, IC i QFN itd.
Mikrometar za PCB fino podešavanje na desno ili levo i nazad ili nazad kada se poravna za čip na PCB.

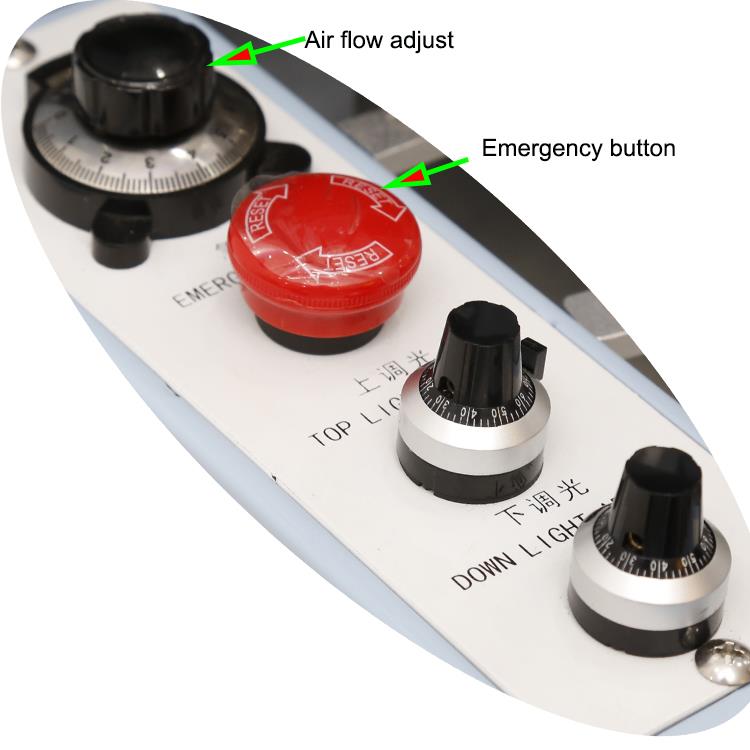

Funkcionalni dugmići Bga rework station-a, kao što je podešavanje protoka vazduha za gornji vrući vazduh pri odvajanju ili lemljenju, dugme za slučaj opasnosti i podešavanja svetla za CCD kameru.

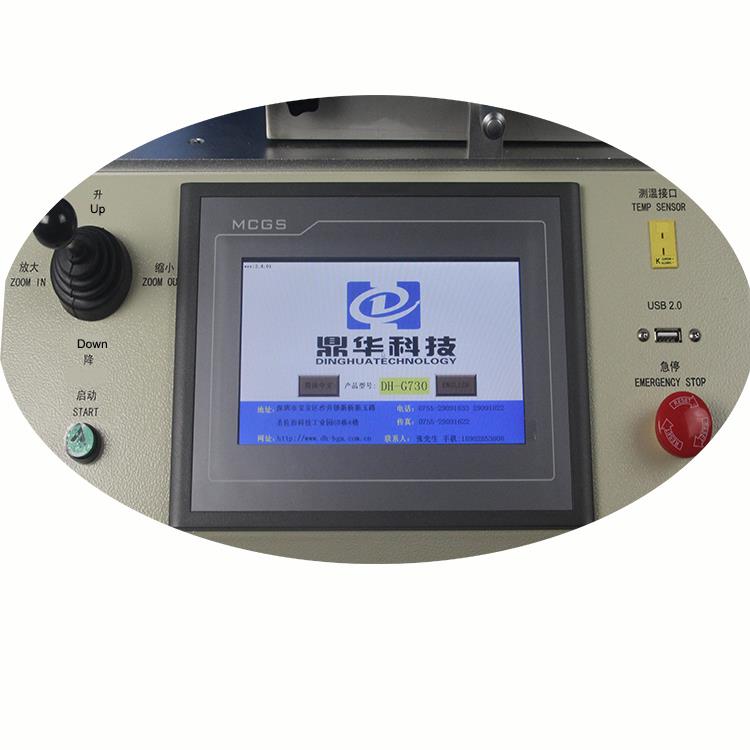

DH-G730 bga operativni interfejs za rad uređaja, jednostavan i jednostavan za rukovanje, svi parametri se mogu postaviti na ekranu osetljivim na dodir, to je kontrolni centar ove celine.
O našoj fabrici
Naša fabrika napolju

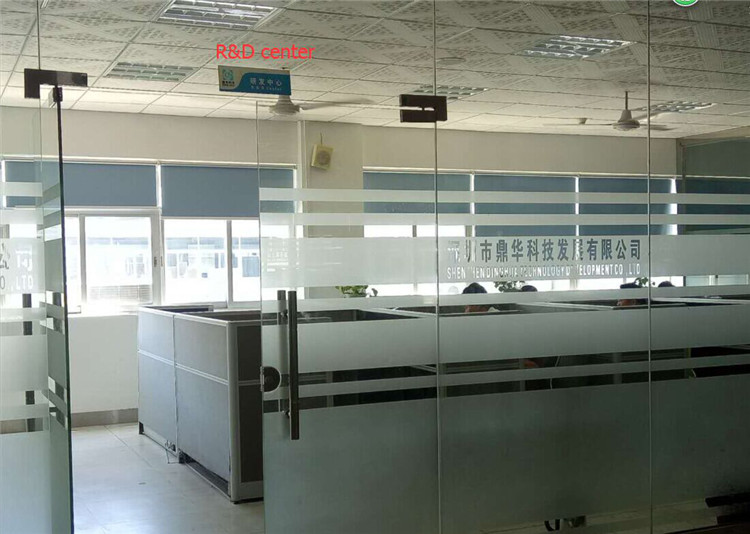

Razvojni i istraživački odjel za novi stil razvoja Bga radne stanice
Svetla i široka izložbena prostorija za BGA radnu stanicu koja se prikazuje za posetu kupcima

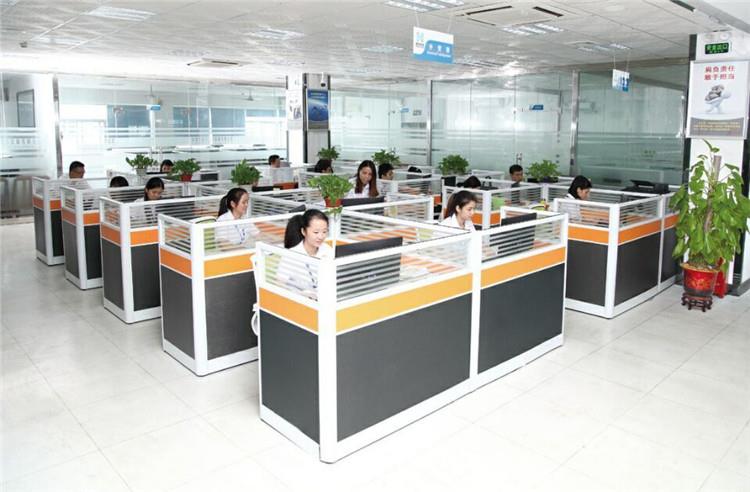

Jedna od naših kancelarija
Naša radionica za sklapanje BFA radne stanice
Isporuka, isporuka i servisiranje optičke bga rekalirne stanice
Sva mašina će biti upakovana u futrolu od šperploče (bez potrebe za fumigacijom) i staviti drvene pruge, pjenu i sitne papire itd., Za fiksiranje mašine.
Svaka mašina će imati najmanje godinu dana garancije za cijelu mašinu, a 3 godine za grejače, ukoliko je više od 10 postavljenih istovremeno, garantne godine bi bile 3 godine.
Najčešće postavljana pitanja za optičku bugu rekalirnu stanicu
1. P: Ako moram koristiti mlaznicu za topli vazduh?
O: Da, ako veličina čipa nije redovna, mlaznica se može prilagoditi.
2. P: Kada očistim ostatak, da li moram da koristim alkohol?
O: Ne, takođe možete koristiti rastvarač, u svakom slučaju, nakon što ga koristite, bolje je da operete ruku.
3. P: Koliko doze mašina ima grejače?
A: 2 grejača, oba su vrući vazduh, pošto su svi PCB-ovi mobilnih telefona vrlo mali, nisu neophodni za zagrevanje.
4. P: Koju veličinu može pokupiti ugrađenom vakuumskom olovkom?
O: Dostupna veličina je od 1 * 1 ~ 80 * 80mm
Popravljanje znanja ili saveta
Popravak otvora, metod transplantacije
OUTLINE
Ovaj metod se koristi za popravku oštre štete u rupu ili za izmjenu veličine, oblika ili lokacije nepodržanog alata ili otvora za montiranje. Rupa može imati provodnike, žice, pričvršćivače, igle, terminale ili drugi hardver koji prolazi kroz njega. Ovom metodom popravke se koristi uložak odgovarajućeg materijala ploča i epoksid visoke čvrstoće kako bi se obezbedio priključak. Nakon što se novi materijal povezuje na mestu, može se probiti nova rupa. Ovaj metod se može koristiti na jednostranim, dvostranim ili višeslojnim PC pločama i sklopovima.
OPREZ
Oštećeni unutrašnji sloj može zahtevati dodavanje površinske žice.
REFERENCE
1.0 Predgovor
2.1 Upravljanje elektronskim sklopovima
2.2 Čišćenje
2.5 pečenje i predgrevanje
2.7 Epoxy mešanje i rukovanje
ALATI I MATERIJALI
Rod Materijal Rod
Čistač
End Mills
Epoxy
Sistem za mikro bušenje
Mikroskop
Mešanje štapića
Pećnica
Precizni nož
Precizni bušilica
Razor Saw
Traka, visoka temperatura
Wipes
PROCEDURA
1.Očistite područje.
2. Izvadite oštećenu ili nepropisno veličinu rupa pomoću završne mase za karbid ili bušilice. Prebacite rupu pomoću precizne bušilice ili glodalice za preciznost. Prečnik alata za rezanje mora biti što manji, ali i dalje obuhvata cijelu oštećenu površinu.
BILJEŠKA
Operacije abrazije mogu generisati elektrostatičko opterećenje.
3. Uklonite komad zamene osnovnog materijala. Šipka za osnovni materijal izrađena je od stakla FR-4 dowel. Smanjite dužinu oko 12,0 mm (0,50 ") duže nego što je potrebno.
4. Očistite predelanu površinu.
5.Upotrebite traku visoke temperature kako biste zaštitili izložene dijelove ploče PC-a na graničnom području.
6.Mix epoksid.
7. Skinite i mozak i rupu sa epoksidom i spojite se zajedno. Primijeniti dodatnu epoksidu oko perimetra novog materijala. Uklonite višak epoksida.
8. Osigurajte epoksid po postupku 2.7 Epoxy Mixing i Handling.
OPREZ
Neke komponente mogu biti osetljive na visoke temperature.
9. Uklonite traku i odrežite višak materijala pomoću britvice. Mlin ili podmetnuti ploču sa površinom ploče.
10.Površite proceduru tako što ćete redefinisati rupe i dodati kolu po potrebi.
