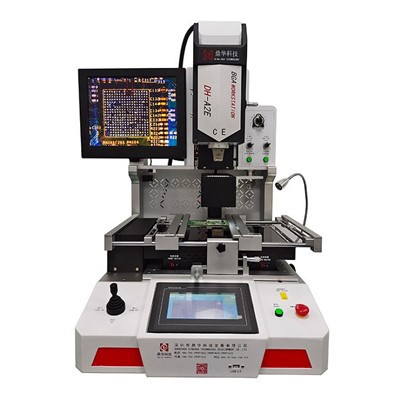

Stanica za preradu polja kuglične mreže
DH-A2E predstavlja iskorak u tehnologiji prerade, kombinujući industrijsku automatizaciju sa preciznošću ispod-milimetara za rješavanje najizazovnijih popravki PCB-a. Ova potpuno{4}}ispunjena stanica za preradu kuglične mreže je napravljena za okruženja u kojima se ne-ne pregovarati o ponovljivosti, neprekidnom radu i besprijekornim rezultatima.
Opis
DH-A2E: Sljedeća evolucija u automatiziranoj preciznoj preradi
DH-A2E postavlja novi standard za automatizovanu,-preciznu popravku PCB-a. Dizajniran kao napredanstanica za preradu polja kuglične mreže, integrira optičko poravnanje s potpuno automatiziranim ciklusima-i-pozicioniranja, odlemljenja i lemljenja, značajno smanjujući ovisnost operatera i ljudsku grešku.
Dizajnirano za preciznost i jednostavnost upotrebe, ovosmd stanica za preradupostiže izvanredne specifikacije: kontrolu temperature unutar ±1 stepen i tačnost pozicioniranja od 0,01 mm. Njegov intuitivni-interfejs ekrana na dodir sa unaprijed-učitanim programima omogućava tehničarima svih nivoa vještina da izvršavaju složenepreraditi bga automatskiprocese sa povjerenjem. Od delikatnih mikro-BGA do velikih komponenti, DH-A2E se bavi širokim spektrom SMT popravki, što ga čini idealnim kamenom temeljcem za svaku modernu laboratoriju za popravku elektronike ili proizvodnu liniju koja želi povećati prinos i konzistentnost.
Prednosti proizvoda

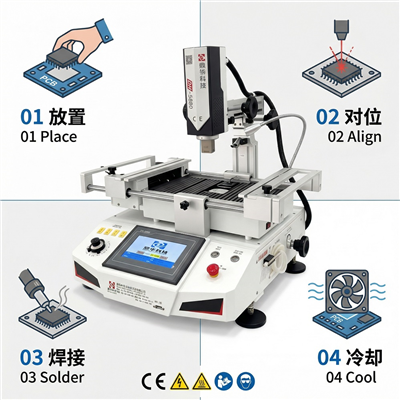

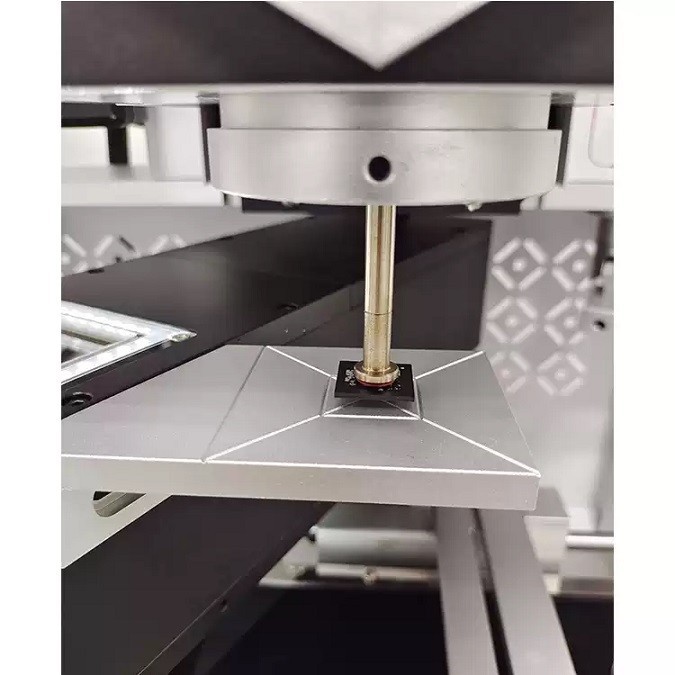

1. Potpuno automatizirani ciklus prerade:Doživite pravi rad-bez ruku sa automatskim uklanjanjem čipova, postavljanjem i lemljenjem. Integrisani sistem vizije i automatizovano rukovanje materijalom (pick, feed, pozicioniranje kamere) kompletiraju apreraditi bga automatskiproces koji minimizira ručnu intervenciju i maksimizira propusnost.

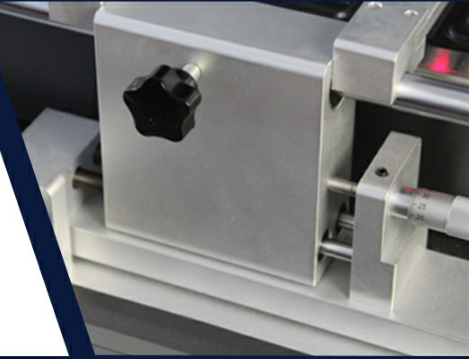

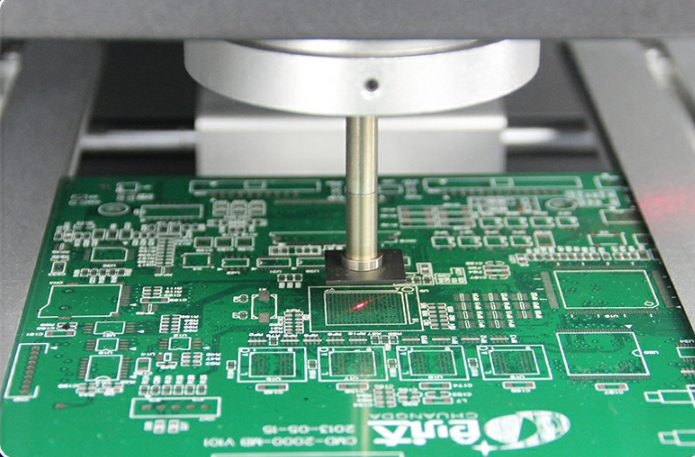

2.Sub-Milimetarsko precizno poravnanje:Integrisani visoko{0}}precizni optički sistem za poravnanje, u kombinaciji sa motorizovanim linearnim klizačem (fino podešavanje ose X, Y, Z-), osigurava postavljanje komponenti sa tačnošću od0.01mm, praktično eliminirajući neusklađenost.

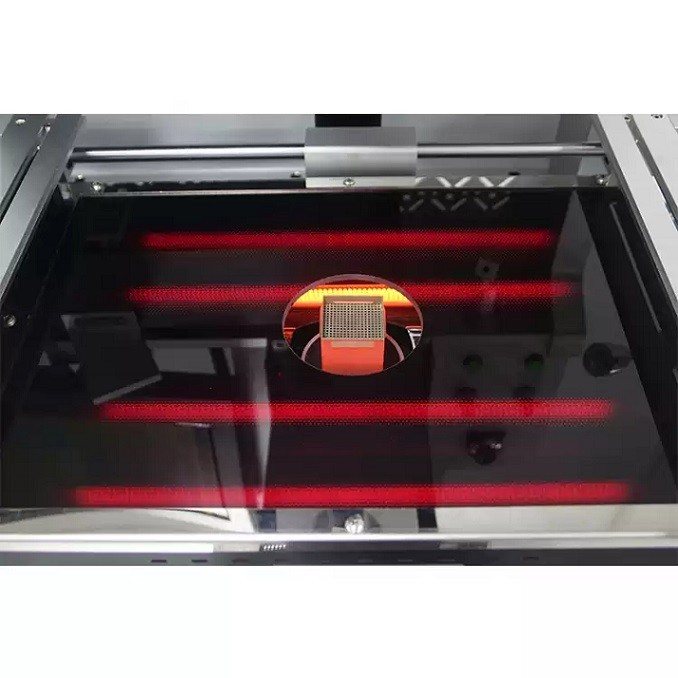

3. Industrijski-Upravljanje toplinom:Trozonski nezavisni sistem grijanja (gornji, donji, predgrijani) sa termoelementom tipa -petlje K- održava temperaturno odstupanje unutar±1 stepen. Donji grijač velike{1}}površine omogućava različite veličine PCB-a za ravnomjerno grijanje.

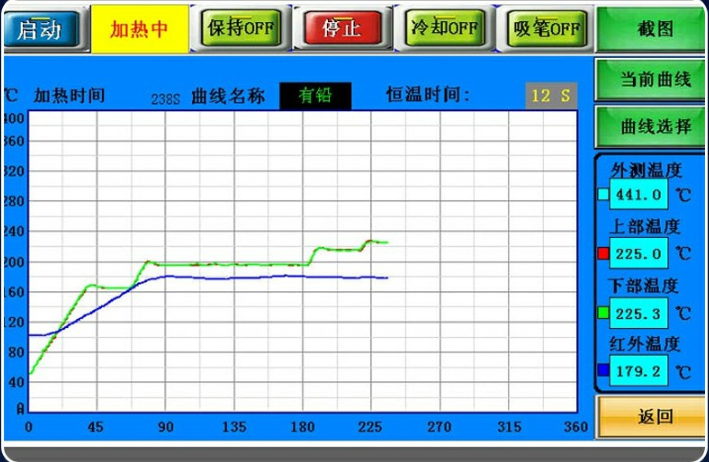

4. Intuitivna-Kontrola ekrana na dodir:Industrijski PC sa HD ekranom osjetljivim na dodir i PLC kontrolom nudi i ručne i automatske načine rada. Pruža-grafiranje temperaturne krive u realnom vremenu, analizu i pohranjuje ogromne profile za rad jednim-dodirom, pojednostavljujući složene zadatke.
Parametri proizvoda
| Kategorija | Specifikacija |
|---|---|
| Model | DH-A2E |
| Totalna snaga | 5700W |
| Grejna zona | 3 (Gornja: 1200W, Donja zona 2: 1200W, Zona 3: 3200W) |
| Napajanje | AC220V ±10%, 50/60Hz |
| Kontrola temperature | Zatvorena{0}}petlja sa termoelementom tipa K- |
| Preciznost temperature | ±1 stepen |
| Preciznost pozicioniranja | 0.01mm |
| Max. Veličina PCB-a | 450 x 500 mm |
| Min. Veličina PCB-a | 10 x 10 mm |
| Kompatibilna veličina čipa | 2x2 mm do 80x80 mm |
| Min. Chip Pitch | 0.1mm |
| Dimenzije (DxŠxV) | 600 x 700 x 850 mm |
| Neto težina | 70 kg |
Dizajniran za profesionalnu radionicu:

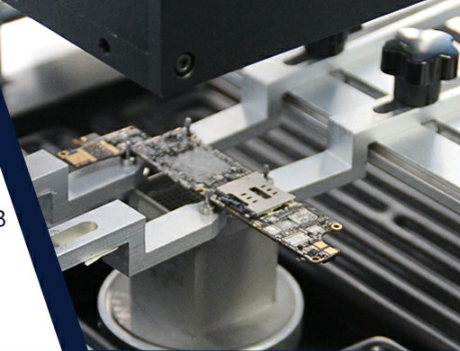

Osim osnovnih specifikacija, DH-A2E je napravljen za svakodnevnu profesionalnu upotrebu. Funkcije kao što su podesivi protok vazduha za male komponente, rotirajuće mlaznice za 360 stepeni, univerzalni uređaji, brzo hlađenje i glasovna upozorenja stvaraju besprekoran radni tok. Robustan jesmd stanica za preradukonstrukcija, CE certifikat i sigurnosne karakteristike u hitnim slučajevima osiguravaju pouzdan i siguran rad u zahtjevnim postavkama.
Idealno za:Usluge proizvodnje elektronike (EMS), visoko{0}}centri za popravke (automobilska, zrakoplovna, medicinska), odjeli za istraživanje i razvoj i sve operacije koje zahtijevaju pouzdane, automatizirane precizne popravke.
Detalji o proizvodima
