LGA Rework
1. LGA je Land Grid Array koji je vrsta paketne tehnologije;2. Nema potrebe odlemiti njegov mali PCBa u LGA;3. Cijeli LGA će se automatski ukloniti pomoću posebnog držača;4. Bolje zaštitite LGA od pregrevanja.
Opis

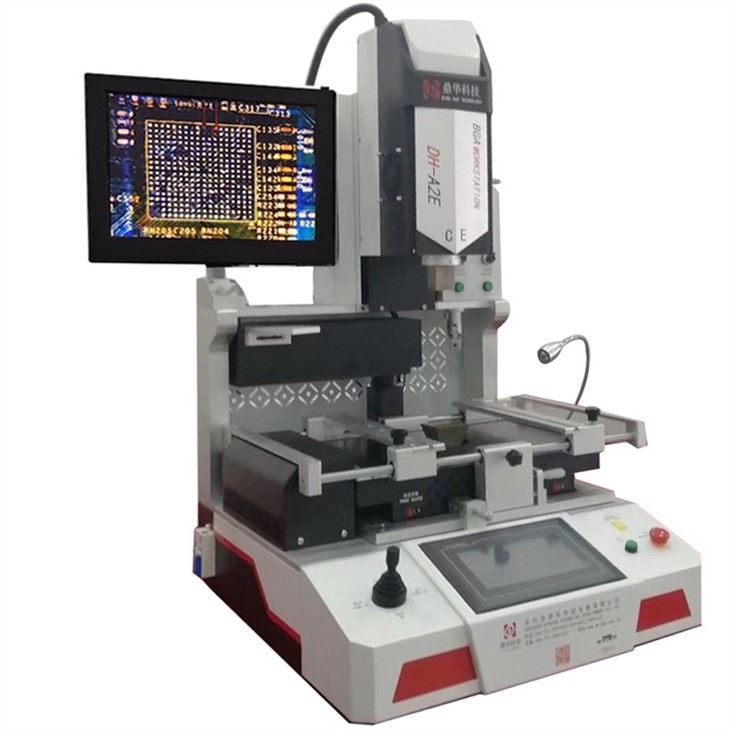

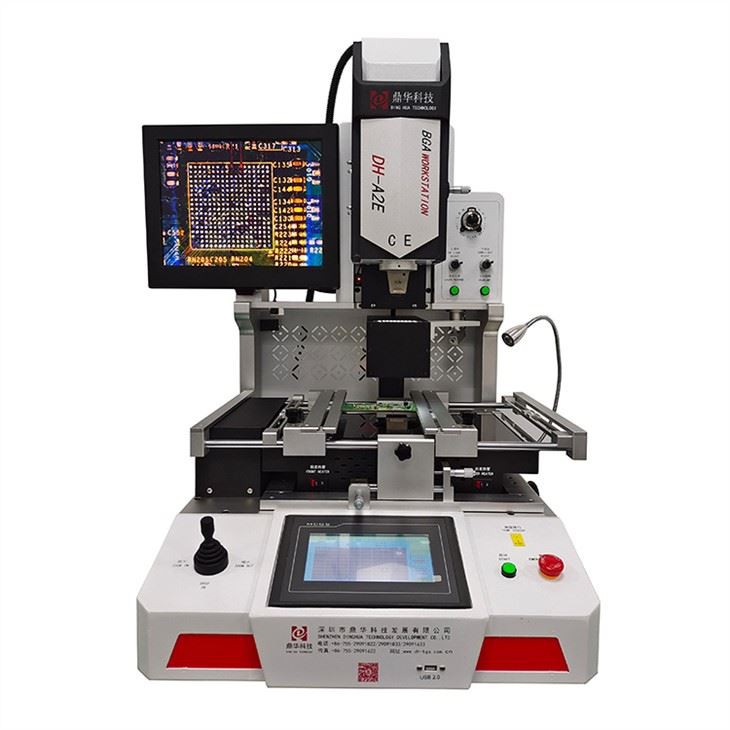

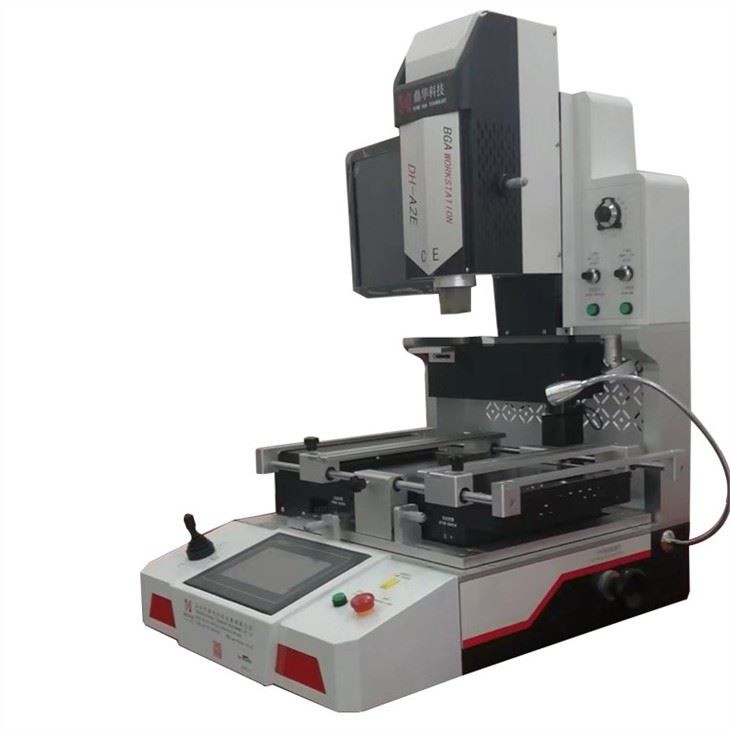

Potpuno automatska LGA mašina za preradu sa profesionalnim ubodom i mlaznicama
(Land Grid Array) Paket čipova sa vrlo velikom gustinom kontakata. LGA se razlikuju od tradicionalnih čipova sa izbočenim iglama koje su umetnute u utičnicu. LGA čip ima ravne jastučiće na dnu pakovanja koji dodiruju kontakte na utičnici matične ploče.
S obzirom na LGA posebnu strukturu, brzu preradu i visoku efikasnost popravke, pružamo prilagođenu uslugu za popravku različitih LGA čipova.
Uklanjanje LGA čipa
Osnovne informacije
|
Model |
DH-A2E |
|
Napajanje |
110~220V +/- 10% 50/60Hz |
|
Nazivna snaga |
5000W |
|
Gornje grijanje |
Vrući vazduh koji se može podesiti |
|
Donje grijanje |
hibridno grijanje za PCBa i na nivou čipa |
|
Montaža |
Optičko poravnanje, vidljive procedure, tačnost 0.01 mm |
|
Veličina PCB-a |
10*10~450*500 mm |
|
Dostupan čips |
1*1~80*80 (više od 80*80 mm, opciono) |
|
Nivo automatizacije |
Visoko-automatski |
|
LGA montaža |
Automatski preuzeti i zamijeniti na matičnu ploču |
|
Lopta za lemljenje |
Bez olova i pasta za lemljenje (korisnički obezbjeđuje) |
|
Utikač |
Kao zahtjev kupca |
|
Frekvencija |
3 sata rada, 10 minuta odmora |
|
Chip-feeder |
Automatski prenesite čip za lemljenje ili primite i vratite se nazad |
|
Mlaznice Jigs |
Prilagodite 20*20~100*120mm (opciono) Prilagođeno za različite LGA koje su pokupljene ili zamijenjene |
|
Dimenzija |
600*700*850mm |
|
Težina |
70kg |
Procedure za preradu LGA

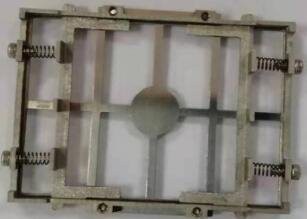

1. priprema šablona kao u nastavku:
Prilagođavanje šablona prema LGA strukturi, širini, dužini i visini itd. što može
pobrinite se da se cijeli LGA može pokupiti i da ne oštetite unutrašnje komponente čipa.
2. Uklanjanje/odlemljivanje
Nakon odlemljenja LGA, cijeli LGA držač pomoću šablona je automatski stavljen
ulagač čipa te mašine čeka na čišćenje.
Čip-feeder i optička CCD kamera rade zajedno, uvijek automatski
otvori i zatvori.
3. Korištenje obnovljenog čipa ili samo potpuno novog čipa.
Možete izbjeći sedmične kašnjenja i uporedivo značajnu svotu novcakorištenjem LGA prerade. Kada se kašnjenje čini neizbežnim, dobro izvedenoprerada će vam omogućiti da ispunite rokove vašeg kupca. DH (Dinghua) imauspješno završeno iskustvo za značajan broj klijenata, u rasponuod velikih preduzeća, na primjer, Google, Teleplan, Huawei i Foxconn itd.,malim trgovinama, kao što su osobne popravke, imenovane postprodajne servisne lokacijei tako dalje, od kojih su mnogi imali komplikovanu dokumentaciju potrebnu za osiguranjeu industrijama koje su kritične za pouzdanost.

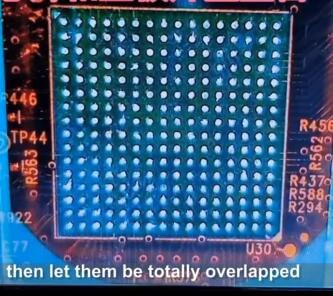

4. Vidljivi optički CCD proces poravnanja
Nakon poravnanja (čip će biti potpuno postavljen u svoju pravu pozicijuna matičnoj ploči), čip će se automatski prenositiza lemljenje.
5. Automatski lemljenje
Automatski se montira na matičnu ploču, automatski se zagrijavakorištenjem toplog zraka i infracrvenog grijanja, čak i automatski hlađeni nakon togazavršetak radova.
Zašto koristiti DH(Dinghua) za preradu LGA?
Proizvedene su napredne tehnike lemljenja i visoko kvalifikovana mašina,i dosljedna, ponovljiva i iznad svega pouzdana LGA prerada, koja čestou potpunosti zahtijeva izradu jedinstvenih šablona i šablona, maskiranje ploča za lemljenje,
a često čak ilijepljenje novih jastučićana PCB. Nakon što se prerada završišupa se pregledava pomoću endoskopa i rendgenskih zraka kako bi se osiguralo ponovno postavljanjerk-ovu pouzdanost i integritet. Kompanije se oslanjaju na DH (Dinghua) da ovo izvrši
ser-poroka zbog naše vještine i pažnje posvećene detaljima prilikom berbe LGA iz okolinepodesiti ploče kada komponente nisu lako dostupne.
DH (Dinghua)ima duboko iskustvo u razvoju rješenja za pouzdanu preradu LGA
i druga oprema, kao što su mašina za rendgensko ispitivanje i mašina za brojanje rendgenskih zraka itd.
