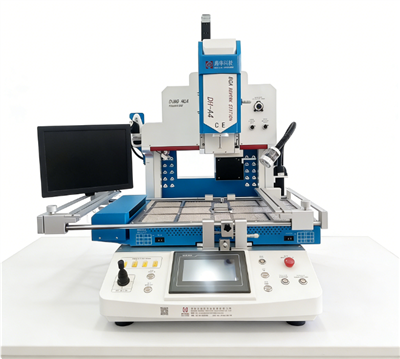

Mašina za popravku laptopa
Naša BGA stanica za preradu je stanje---smd stanice za lemljenje koja je dizajnirana za preciznost, ponovljivost i jednostavnu upotrebu. Kombinira optički vid, više-zonsko grijanje i automatizirano rukovanje kako bi se zadovoljile zahtjevne potrebe popravke PCB-a, posebno u popravci mobilnih telefona i restauraciji kompaktne elektronike.
Opis
Pregled proizvoda
Profesionalna BGA stanica za preradu – ultimativno rješenje za precizne popravke mobilnih telefona
Ova napredna BGA stanica za preradu integriše optičko poravnanje, automatsko rastavljanje/zavarivanje i inteligentnu kontrolu temperature za pružanje{0}}vodeće preciznosti i efikasnosti u industriji. Dizajniran za popravku moderne elektronike, značajno pojednostavljuje preradu BGA čipova-od najmanjih SMD komponenti do velikih procesora-što ga čini nezamjenjivimalat za popravku mobilnih telefonaza bilo koju profesionalnu radionicu.
Opremljen CCD sistemom za vid visoke{0}}definicije, laserskim pozicioniranjem i preciznošću postavljanja od ±0,01 mm, potpuno eliminiše neusklađenost. Trostruko-zonsko grijanje (gornji topli zrak + donji infracrveni) sa kontrolom termoelementa tipa -petlje K- osigurava tačnost temperature unutar ±2 stepena. Uz rad sa ekranom osjetljivim na dodir, unaprijed-učitanim programima i oba ručna/automatska načina rada, čak i složene zamjene čipova postaju brze i ponovljive.
Bilo da popravljate pametne telefone, tablete ili druge PCBA uređaje, ova stanica nudi raznovrsnu kompatibilnost (PCB do 550×530 mm, čipovi od 2x2 mm do 80x80 mm) i uključuje praktične funkcije kao što su zaštita od fine žičane mreže, portovi za eksternu temperaturu, USB izvoz podataka i CE{6}}sigurnosna zaštita.
Idealno zapopravka mobilnog telefonastručnjaka i proizvođača elektronike, povećava produktivnost, smanjuje ljudske greške i osigurava pouzdane, profesionalne rezultate svaki put.
Ključne karakteristike
1.Optički sistem poravnanja
Podesiva CCD kamera visoke-definicije sa povećanjem od 10x–100x, dvostrukim-podjelom boja, automatskim-fokusom i podešavanjem svjetline. Omogućava potpuni-prikaz kako bi se spriječili "mrtvi uglovi" i osigurava savršeno postavljanje čipova.
2. Potpuno automatizirani rad
Automatski rastavlja, lemi i prikuplja strugotine. PLC-kontrolisan sa koračnim motorom i linearnom kliznom šinom za precizno kretanje X/Y/Z. Oslobađa tehničare ručnog ponavljanja.
3.Podesivi protok zraka
Blagi protok vazduha se može podesiti prema veličini komponente, sprečavajući da se mali delovi otpuhaju tokom prerade.
4. Lasersko pozicioniranje i V-držač PCB utora
Laser brzo pokazuje lokaciju ploče; univerzalni V-utor drži PCB od 10×10mm do 550×530mm, sa ±15mm finim-podešavanjem u X/Y smjerovima.
5. Trostruke zone grijanja sa nezavisnom kontrolom
Gornji grijač: 1200W vrući zrak.
Donji grijači: Zona 2 – 1200W, Zona 3 – 4200W infracrvena.
Svaka zona se nezavisno kontroliše putem PID auto{0}}podešavanja i K-termoparova tipa zatvorenog-sistema.
6. Sigurnost i zaštita
Fina čelična mreža na predgrijaču sprječava upadanje sitnih dijelova; zaštita za hitno zaustavljanje i automatsko{0}}isključivanje; CE certificiran.
7.Korisnički-prijateljski interfejs za ekran osetljiv na dodir
Ugrađen-u industrijski računar koji pokreće Windows, podržava prikaz više-krivulja u realnom-prikazu, pohranu programa, analizu krivulje i zaštitu lozinkom. Nije potrebna specijalizirana obuka.
8. Dvostruki režimi rada
I ručni i automatski načini za fleksibilno otklanjanje grešaka ili grupnu obradu.
9.Priključci za eksternu temperaturu i USB izvoz
1–5 opcionih portova eksternih senzora za tačnu verifikaciju profila; USB sučelje za ažuriranje softvera i prijenos podataka na PC.
Parametri proizvoda
| Model | Automatsko optičko poravnanje BGA stanica za preradu |
| Totalna snaga | 6800W |
| Napajanje | AC220V±10%, 50/60Hz |
| Veličina PCB-a | Max 550×530 mm, Min 10×10 mm |
| Kompatibilnost čipova | 2x2mm ~ 80x80mm BGA/CSP/QFN |
| Preciznost postavljanja | ±0,01 mm |
| Preciznost kontrole temperature | ±2 stepena |
| Minimalni nagib čipa | 0,15 mm |
| Uvećanje kamere | 10x - 100x |
| Kontrolni sistem | Ugrađeni industrijski PC + HD ekran osjetljiv na dodir |
| Metoda grijanja | Vrući topli zrak + donji infracrveni + donji predgrijavanje |
| Dimenzije (DxŠxV) | 1022 mm × 670 mm × 850 mm |
| Neto težina | Približno . 97 kg |
Napredni detalji dizajna
Integrisana glava za grijanje i postavljanje sa vijačnim prijenosom.
8-segmentna kontrola grijanja/hlađenja + 8-segmentna kontrola namakanja.
Ugrađena-vakum pumpa sa usisnom mlaznicom koja se može okretati za 60 stepeni (nije potrebno vanjsko dovod zraka).
Zvučno upozorenje 5-10 sekundi prije završetka ciklusa; opcioni ventilator za hlađenje kako bi se spriječilo savijanje PCB-a.
Mlaznice od legure dostupne u više veličina, rotirajuće za 360 stepeni i lako se zamenjuju.
Priključci za eksternu temperaturu omogućavaju-profiliranje i kalibraciju u stvarnom vremenu.
Zašto odabrati našu stanicu za preradu?
Ova mašina nije samo asmd lemilica-to je potpuno precizno rješenje za preradu. Povećava stopu uspješnosti prvog-prolaska, smanjuje oštećenje ploče i ubrzava radni tok popravke, što ga čini idealnimalat za popravku mobilnih telefonaza servisne centre, proizvođače i laboratorije za istraživanje i razvoj. Uz robusnu konstrukciju, precizne kontrole i automatizirane funkcije, pretvara složenu preradu BGA u jednostavan, ponovljiv proces.
