Ekran osjetljiv na dodir Ps2 Ps3 Ps4 BGA Rework Station



Ekran osjetljiv na dodir ps2 ps3 ps4 bga stanica za preradu

Brzi pregled:

Originalna fabrička cena! DH-A1 BGA mašina za preradu sa IR grijačem za popravke ps2,ps3,ps4 je sada na lageru.

Naša stanica za preradu se uglavnom koristi u preradi BGA, CCGA, QFN, CSP, LGA, Micro SMD, LED itd.

Višenamjenski i inovativan dizajn, Dinghua mašina može na jednom mjestu izvršiti pomicanje, montažu i lemljenje.



1. Specifikacija DH-A1 BGA REWORK STANICE

1	Snaga	4900W
2	Top grijač	Topli vazduh 800W
3	Donji grijač Grijač gvožđa	Topli vazduh 1200W, infracrveni 2800W 90w
4	Napajanje	AC220V±10%50/60Hz
5	Dimenzija	640*730*580 mm
6	Pozicioniranje	V-žljeb, nosač PCB-a može se podesiti u bilo kojem smjeru sa vanjskim univerzalnim učvršćenjem
7	Kontrola temperature	Termopar tipa K, kontrola zatvorene petlje, nezavisno grijanje
8	Preciznost temperature	±2 stepena
9	Veličina PCB-a	Max 500*400 mm Min 22*22 mm
10	BGA čip	2*2-80*80 mm
11	Minimalni razmak između čipova	0.15 mm
12	Eksterni temperaturni senzor	1 (opciono)
13	Neto težina	45kg



2.Opis DH-A1 BGA stanice za preradu

Gornji i donji grejač služe za grejanje BGA čipa, infracrveni grejač za grejanje celog

PCB, tako da može zaštititi PCB od neravnomjernog zagrijavanja.

2.HD dodirni ekran interfejs, PLC kontrola.

3.Sistem kompenzacije temperature--K senzor zatvorenog kruga kontrole i automatski sistem temperaturne kompenzacije.

Kombinira se sa temperaturnim modulom, koji omogućava preciznost temperature do ±2 stepena.

4. Mlaznice za vrući zrak, rotacija od 360 stupnjeva, jednostavna za instalaciju i zamjenu, dostupna je prilagođena.

5. V-utor PCB podrška za brzo, praktično i precizno pozicioniranje koja odgovara svim vrstama PCB ploča.

6. Snažni ventilator sa poprečnim protokom, efikasno hladi PCB ploču nakon zagrijavanja, kako bi se spriječila deformacija.

7.Sound hint system.Postoji alarm prije završetka svakog odlemljenja i lemljenja.



3. Zašto biste trebali odabrati Dinghua?

1. Dinghua ima više od 10 godina iskustva.

2.Profesionalni i iskusni tim tehničara.

3. Uz visok kvalitet proizvoda, povoljnu cijenu i pravovremenu isporuku.

4. Odgovorite na sve vaše upite u roku od 24 sata.



4. Povezano znanje:

BGA (Bdll Grid Array) paket je paket niza kugličnih mreža u kojem je lopta za lemljenje niza formirana na dnu

supstrat paketa kao I/O terminal kola i povezan je na štampanu ploču (PCB). Uređaji upakovani

s ovom tehnologijom su uređaji za površinsku montažu. U poređenju sa tradicionalnim uređajima za postavljanje stopala kao što su QFP i PLCC,

BGA paketi imaju sljedeće karakteristike.

1) Postoji više I/O. Broj I/O-ova u BGA paketu uglavnom je određen veličinom paketa i nagibom lopte.

Budući da su BGA upakovane kuglice za lemljenje postavljene ispod supstrata pakovanja, I/O broj uređaja može se znatno povećati,

veličina paketa se može smanjiti, a otisak sklopa može se sačuvati. Općenito, veličina paketa se može smanjiti za više od

30% sa istim brojem potencijalnih klijenata. Na primjer: CBGA-49, BGA-320 (nagib 1,27 mm) u poređenju sa PLCC-44 (nagib 1,27 mm) i

MOFP{{0}} (nagib 0,8 mm), veličina pakovanja je smanjena za 84% odnosno 47%.

2) Povećani prinos plasmana, potencijalno smanjenje troškova. Vodeći pinovi tradicionalnih QFP i PLCC uređaja su ravnomjerno raspoređeni

oko paketa. Korak olovnih pinova je 1,27 mm, 1.0mm, 0.8mm, 0.65mm i 0.5mm. Kako se broj I/O povećava,

visina mora biti sve manja. Kada je korak manji od 0.4 mm, teško je postići preciznost SMT opreme. Osim toga,

olovne igle se lako deformišu, što rezultira povećanom stopom kvarova pri montaži. Kuglice za lemljenje njihovih BGA uređaja su raspoređene

oblik niza na dnu supstrata, koji može primiti više I/O brojača. Standardni korak kuglice za lemljenje je 1,5 mm,

1,27 mm, 1.0mm, BGA finog koraka (štampani BGA, također poznat kao CSP-BGA, kada je korak lemnih kuglica < 1.0 mm, može se klasificirati kao CSP

paket) korak {{0}}.8mm, 0.65mm, 0.5mm, a sada je neka SMT procesna oprema kompatibilna sa stopom neuspjeha pri postavljanju<10 ppm.

3) Kontaktna površina između kuglica za lemljenje niza BGA i podloge je velika i kratka, što je pogodno za odvođenje toplote.

4) Pinovi kuglica za lemljenje BGA niza su vrlo kratki, što skraćuje put prijenosa signala i smanjuje induktivnost elektrode i

otpornost, čime se poboljšavaju performanse kola.

5) Značajno poboljšati koplanarnost I/O terminala i značajno smanjiti gubitke uzrokovane lošom koplanarnošću u procesu sklapanja.

6) BGA je pogodan za MCM pakovanje i može postići visoku gustinu i visoke performanse MCM.

7) I BGA i ~BGA su čvršći i pouzdaniji od IC-a sa finim korakom.

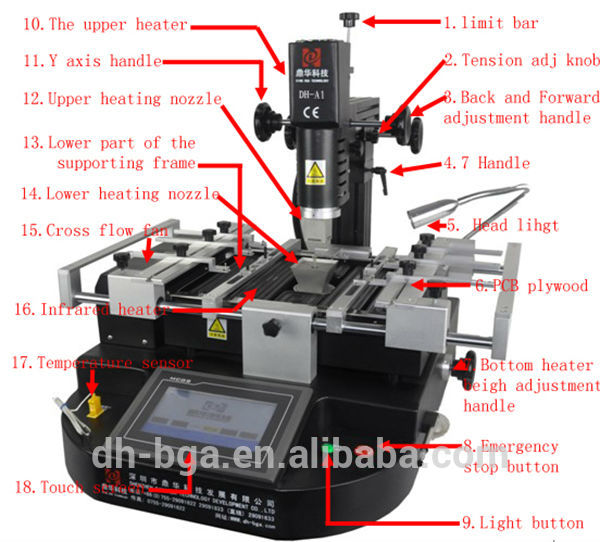

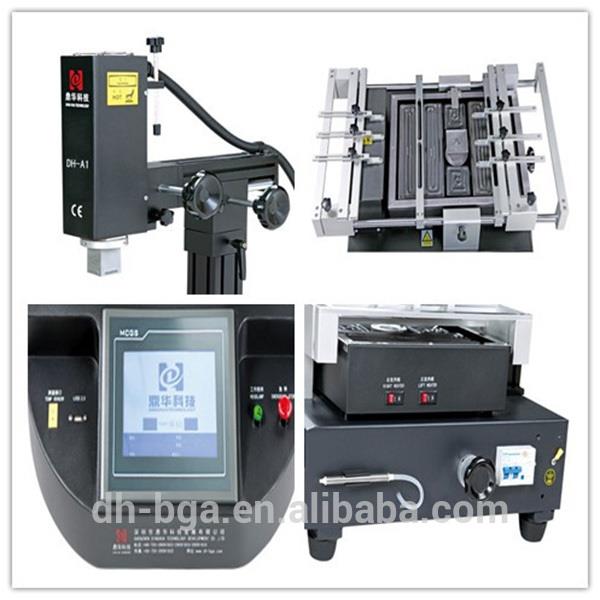

5.Detaljne slike DH-A1 BGA REWORK STANICE

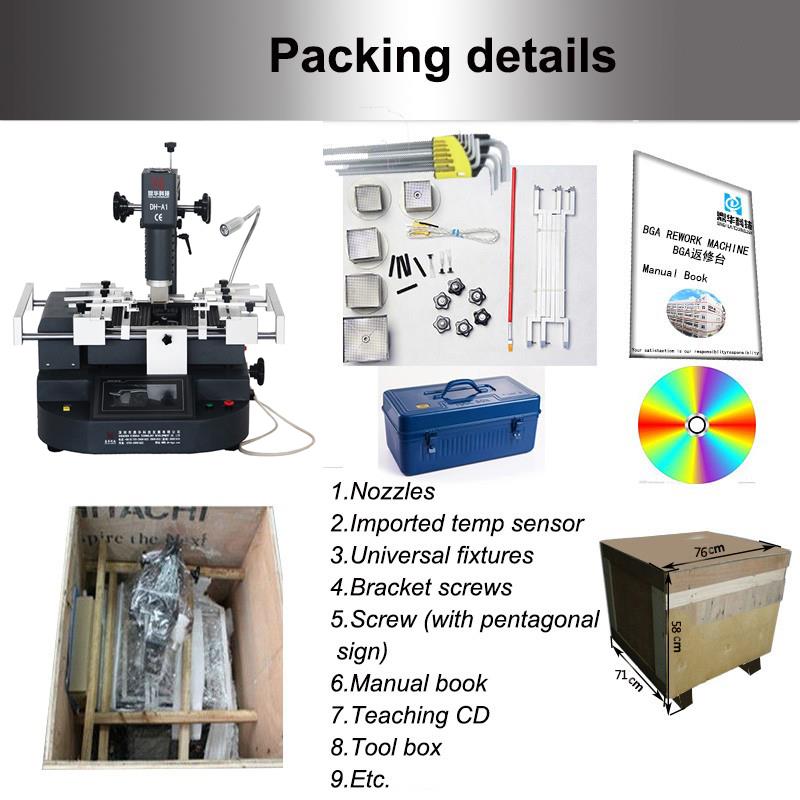

6. Detalji pakovanja i isporuke DH-A1 BGA REWORK STANICE





Detalji isporuke DH-A1 BGA REWORK STANICE



Dostava:

1.Pošiljka će biti obavljena u roku od 5 radnih dana nakon primitka uplate.

2. Brza isporuka DHL-om, FedEX-om, TNT-om, UPS-om i na druge načine, uključujući more ili zrak.
