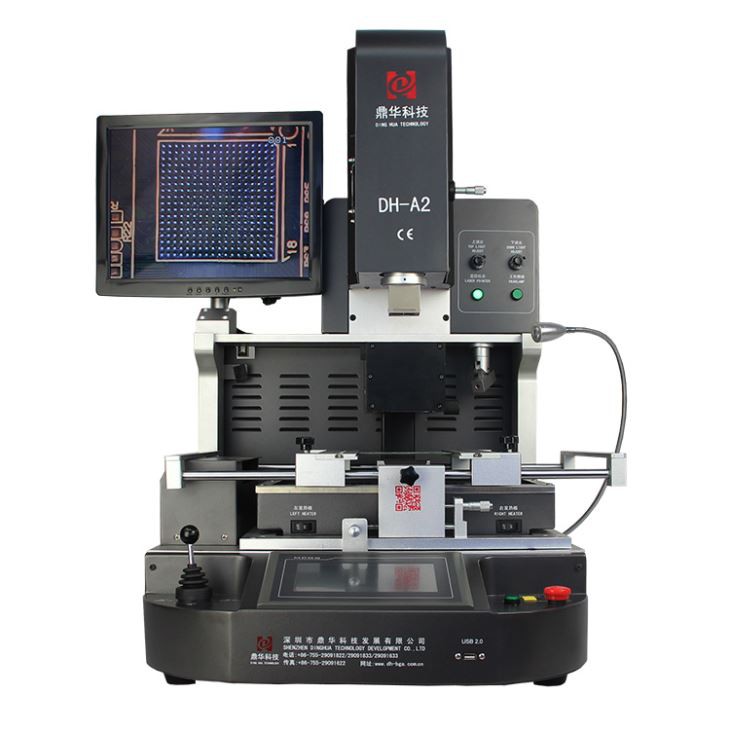

Optička stanica za preradu iPad BGA
1 Automatski lemljenje, desolder i Mount BGA IC čip .
2 CCD kamera visoke rezolucije i optički sistem poravnanja .
3. Visoka stopa popravke za uspevanje .
4. 3 Grijanje grijanje ravnomerno .
Opis
1. Prijava
Pogodno za popravak različitih PCB-ova i čipsa .
- Primjenjivo na matične ploče računara, pametnih telefona, prijenosnih računala, macbooksa, logičkih ploča, digitalnih fotoaparata, klima uređaja, televizora i drugih elektroničkih uređaja koji se koriste u industriji kao što su medicinska, komunikacija i automobilski .
- Kompatibilan sa širokim spektrom čipova, uključujući: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA i LED čipove .
2. Karakteristike proizvoda
- Visoka brzina uspjeha za popravke čipa i PCB-a
- Precizan sistem optičkog poravnanja
CCD kamera nudi do 200 × uvećanja s podesivim gornjim / dolje rasvjetom, automatskom fokusom i pogonom na softveru . Montažna tačnost je unutar 0 . 01 mm.
- Automatsko desolder, montaža i lemljenje

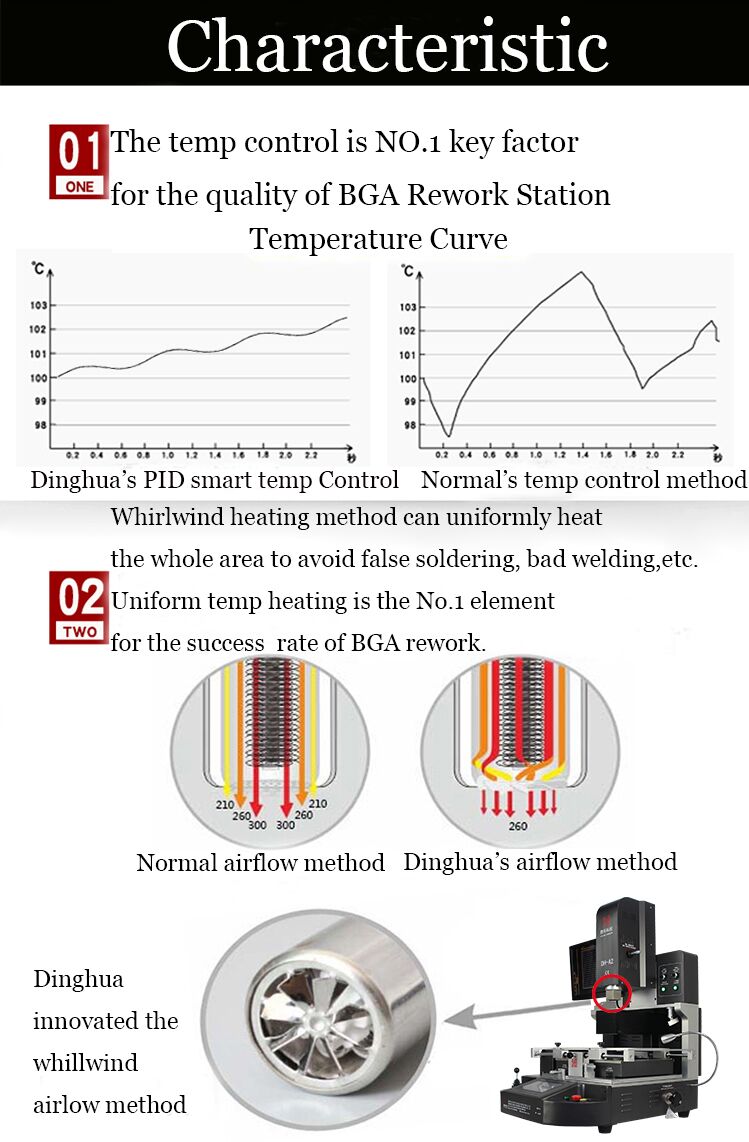

- Tri nezavisno kontrolirana grijači
Gornji i donji grijači koriste grijanje vrućeg zraka, dok je treća infracrvena zona zagrijavanja .
3. Specifikacija
| Snaga | 5300W |
| Gornji grijač | Vrući zrak 1200W |
| Donji grijač | Vrući zrak 1200W . infracrveni 2700W |
| Napajanje | AC220V ± 10% 50 / 60Hz |
| Dimenzija | L530 * W670 * H790 mm |
| Pozicioniranje | V-Groove PCB podrška i sa vanjskim univerzalnim učvršćenjem |
| Kontrola temperature | K-Type termoelement, kontrola zatvorenog petlje, neovisno grijanje |
| Tačnost temperature | ± 2 stepena |
| Veličina PCB-a | MAX 450 * 490 mm, min 22 * 22 mm |
| Fino podešavanje na radnom redu | ± 15 mm naprijed / nazad .+15 mm desno / lijevo |
| BGA Chip | 80 * 80-1 * 1 mm |
| Minimalni razmak čipa | 0.15mm |
| Temp senzor | 1 (neobavezno) |
| Neto težina | 70kg |

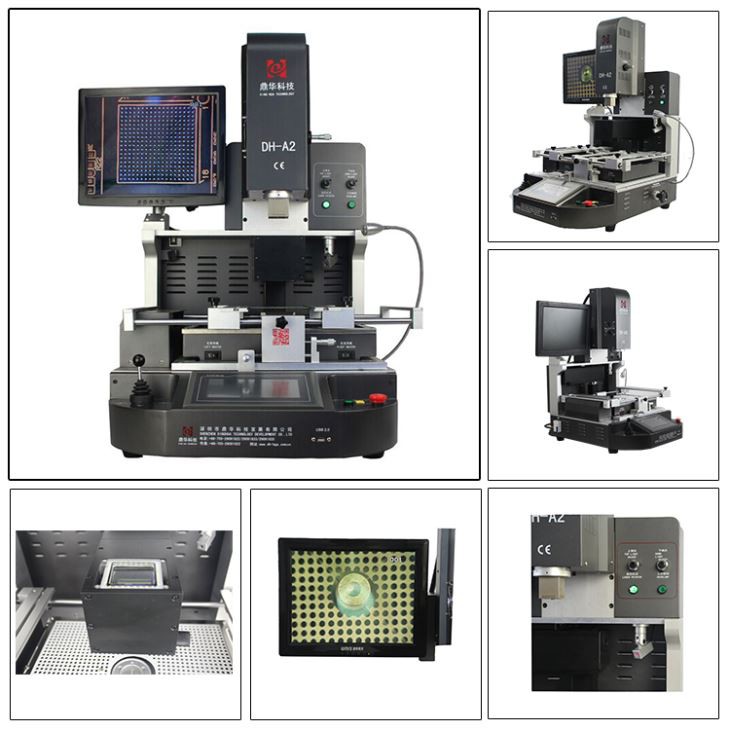

4. Detalji
- CCD kamera (precizan optički sistem poravnanja)
- HD digitalni displej
- Mikrometar za podešavanje ugla čipa
- Tri neovisna grijača (vrući zrak i infracrveni)
- Lasersko pozicioniranje
- Interfejs HD dodirnog ekrana sa PLC kontrolom
- LED prednja svetla
- Kontrola džojstika
5. Zašto birati našu optičku stanicu za preradu iPad BGA?
6. Certifikat
Da biste osigurali kvalitetu, Shenzhen Dinghua tehnologiju CO {., dovela je i dobila ul, e-mark, CCC, FCC i CE RoHS certifikate . da bi se dodatno poboljšalo svoj sistem za upravljanje kvalitetom, uključujući ISO, GMP, FCCA i C-Tpat .
7. Pakovanje i otprema
8. FAQ
• Kakve rezervne dijelove nudite?
A:Lista pakiranja uključuje sljedeće:
- Mašina: 1 set
- Toolbox - Sve predmete su sigurno prepuno izdržljivih drvenih kućišta pogodnih za uvoz i izvoz
- Top mlaznice: 3 kom (31 × 31mm, 38 × 38 mm, 41 × 41 mm)Donje mlaznice: 2 kom (34 × 34mm, 55 × 55 mm)
- Grede: 2 kom
- Ručice šljive: 6 kom
- Univerzalni raspored: 6 kom
- Vijci za podršku: 5 kom
- Pen četkica: 1 kom
- Vakuumske čaše: 3 kom
- Vakuumska igla: 1 kom
- Ploče: 1 kom
- Žica senzora temperature: 1 kom
- Profesionalni priručnik za upotrebu: 1 kom
- CD u nastavi: 1 kom
• Nemam nikakve profesionalne veštine ili znanja o lemljenjem ili montažnim čipovima . je li ova mašina teško koristiti?
A:Nije potrebna profesionalna veština . Mašina je automatska i jednostavna za učenje . Većina korisnika može je upravljati u roku od 10 minuta . Besplatna obuka dostupna je od naših inženjera .
• Šta kažete o garanciji?
A:Nudimo garanciju 1- godina za cijelu mašinu i garanciju {3- godina za grijače .
