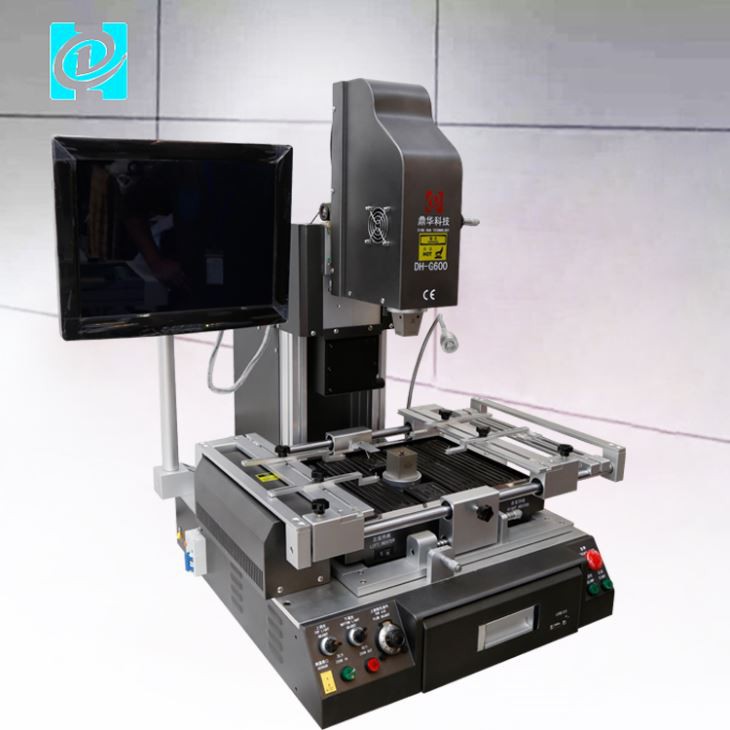

Optička Labtop BGA stanica za preradu

Optički laptop bga stanica za preradu

1. Brzi pregled:

Karakteristike DH-G600 BGA mašine za preradu

1. Široko se koristi u zamjeni nivoa čipa u prijenosnim računalima, računarima, mobilnim telefonima itd.

2. Automatsko uklanjanje, montaža i lemljenje.

3. HD optički sistem poravnanja za precizno montiranje BGA i komponenti.

4. Lasersko pozicioniranje može brzo poravnati BGA čip i matičnu ploču.



Parametar proizvoda Naziv proizvoda mašina za lemljenje i odlemljivanje Totalna snaga 5300W top grijanje 1200w donje grijanje donje grijanje toplim zrakom 1200W, IR predgrijavanje 2700W Snaga 220V 50HZ/60HZ Pozicioniranje V-utor, PCB ploče mogu se podesiti po X, Y osi i opremljene univerzalnim učvršćenjem Kontrola temperature K-tip, zatvorena petlja Veličina PCB-a Max 400x380mm, Min 22x22mm Veličina čipa 2x2-50x50mm Minimalni razmak između čipova 0.15 mm Eksterni temperaturni senzor 1 (opciono) N.W. cca 60 kg Odgovarajuće matične ploče mobilni telefon, laptop, desktop, igraća konzola, XBOX360, PS3

3. Glavne karakteristike DH-G600 BGA stanice za preradu

• Područje primjene (cijeli niz aplikacija za preradu)
• Servisni centri srednjeg i velikog obima.
• Uređaji mobilnih i radio sistema.
• Mobilni telefoni, PDA uređaji, Handhelds, notebook i matične ploče.
• LAN uređaji, mrežni čvorovi i vojna komunikaciona oprema.
• Prijenosna medicinska oprema

Karakteristike:

1. Fleksibilna upotreba za sve različite vrste komponenti kao što su SMD, BGA, CBGA, CCGA, CSP, QFN, MLF, PGA i mikro BGA neoštećeni epoksidni…itd.

2. Kompletni procesi prerade (Pr-grijanje, natapanje, ponovni protok i hlađenje) se postižu za precizan i standardni proces prerade.

3. IR bez utjecaja na susjedne komponente.

4. Senzitivni senzor za mjerenje temperature za dobijanje tačnog i trenutnog očitavanja i praćenja temperature.

5. Unutrašnji sistem sakupljanja za sigurno i stabilno uklanjanje IC-a.

6. sistem hlađenja za postizanje kompletnog i standardnog procesa hlađenja za PCB.

7. Alat za reballing

8. Pozicioniranje tokom procesa prerade je primenljivo korišćenjem laserskog pokazivača na štampanoj ploči

9. Precizan i gladak XY sto uključen u paket.

10. Jednostavan i prijateljski rad Preko ručnih načina rada.

11. Primjenjuje se jednogodišnja garancija.



4. Detaljne slike G600 BGA REWORK STANICE

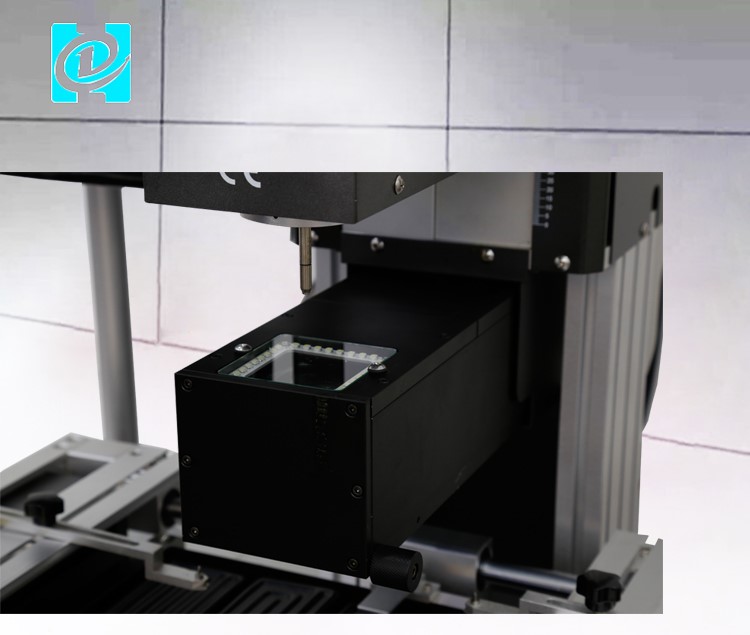

HD optički CCD sistem za poravnanje sočiva

Kamera je uvezena iz Panasonica, Japan kako bi se osigurala tačnost zamjene na ±0.01 mm

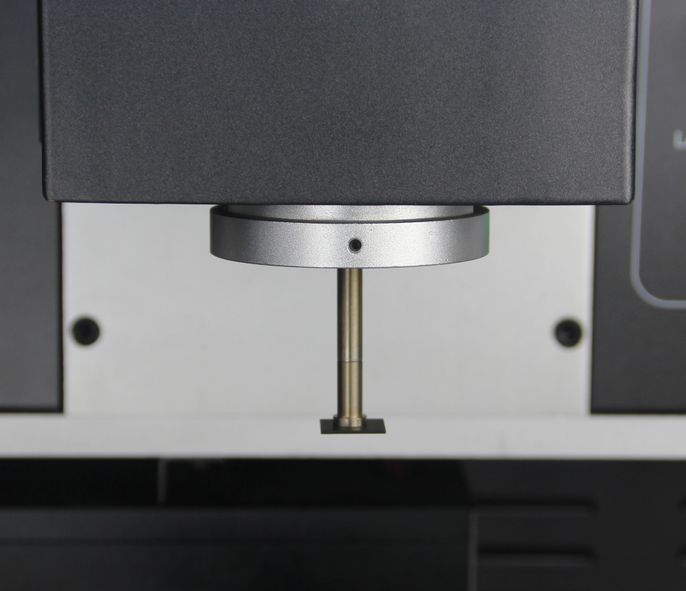

Montažna glava sa ugrađenim uređajem za ispitivanje pritiska, da zaštiti PCB od oštećenja.

ugrađeni vakuum u montažnoj glavi automatski preuzima BGA čip nakon završetka odlemljenja

Sa gornjim podešavanjem protoka zraka, kako biste spriječili da sićušni bga otpuhne.



Pozicioniranje PCB-a

V-utor, PCB ploče mogu se podesiti po X i Y osi i opremljene univerzalnim učvršćenjem

4. Profil kompanije

Dio naših klijenata

6. Pakovanje i dostava i usluge G600 BGA REWORK STATION

Mogućnosti dostave

◆ Uzorak će biti poslan u roku od 5 radnih dana nakon prijema pune uplate. 7-15 dana za velike narudžbe. ◆ Dostava putem DHL-a, FedEx-a, TNT-a, EMS-a i UPS-a express. Dostupna je i dostava morem.

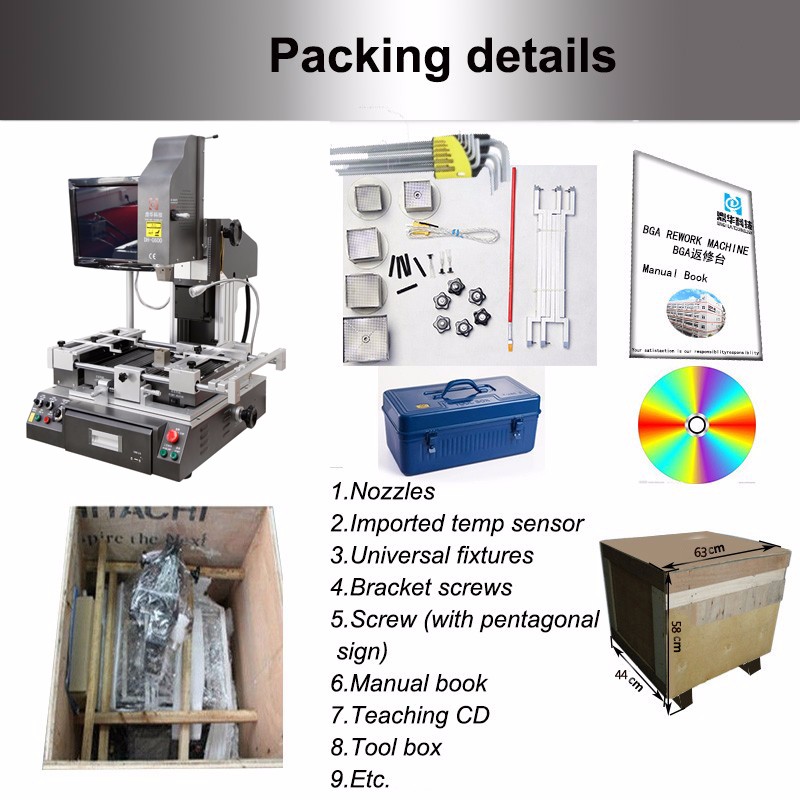

DH-G600 Pribor

Korisnički vodič od -1 komada LCD od -1 komada -5 kom Mlaznica za vrući zrak: gornja mlaznica 3kom (31x31mm,38x38mm,41x41mm), donja mlaznica 2kom (34x34mm,55x55mm)PS: Veličina mlaznice za vrući zrak može se prilagoditi prema veličini čipa -1 set vakum sisaljki (uključujući 4 kom) -2 kom vakuum jastučić -6 kom univerzalni uređaj -4 kom potporni vijak -6 kom Šljiva dugme



7. Najčešća pitanja o G600 BGA REWORK STANCI

P1: Zašto odabrati nas?

A1:1. Dinghua ima više od 10 godina iskustva.

2. Profesionalni i iskusni tim tehničara.

3. Sa visokokvalitetnim proizvodom, povoljnom cijenom i blagovremenom isporukom.

4. Odgovorite na sve vaše upite u roku od 24 sata.

P2: Šta kažete na način isporuke?

O2: Obično ćemo uzeti ekspresne usluge kao što su DHL, FedEx, UPS i TNT za uzorke narudžbi. Za narudžbe na veliko, uzimat će se zračni letovi ili morska pošiljka.

P3: Koje je vrijeme isporuke masovne narudžbe?

A3: Vrijeme isporuke narudžbe će biti 5-10 radnih dana

P4: Koliko dugo traje vaša garancija?

A4: Traje 12 mjeseci.



8. Povezano znanje

Mnogo je razloga zašto ljudi prerađuju svoju elektronsku opremu. Najčešći razlozi su neispravne komponente, potreba za zamjenom zastarjelih inženjerskih dijelova, loši lemni spojevi i neželjeni padovi lema. Neki od ovih poslova se obavljaju prilikom popravke mobilnih telefona.

Prilikom prerade, obučeni stručnjaci moraju zaštititi okolne dijelove. Oni to čine tako što održavaju termički stres na sklopu što je moguće manji. Ovo pomaže u izbjegavanju potencijalno opasnih kontrakcija daske.

Prvi korak u preradi je korištenje pištolja na vrući zrak za zagrijavanje jednog uređaja za površinsku montažu. Ovo topi sve lemne spojeve između štampane ploče i uređaja za površinsku montažu. Drugi korak je uklanjanje uređaja za površinsku montažu, a treći korak je čišćenje niza jastučića na vodiču kako bi se uklonio stari lem. Stari lem se lako uklanja. Sve što treba da uradite je da ga zagrejete do tačke topljenja. U tu svrhu se koriste pletenica za odlemljivanje, pištolj za vrući zrak i lemilo.

Da bi izvršili gore navedene korake, kvalifikovani stručnjaci koriste sistem za usklađivanje vida. Vrhunska oprema ima visoku rezoluciju i vrlo je precizna. Ovaj sistem omogućava da nova komponenta bude precizno postavljena na niz padova.

Kada se sve završi, uređaj za površinsku montažu se lemi na ploču. Profil lemljenja se koristi za predgrijavanje ploče. Također se koristi za zagrijavanje veza između tiskane ploče i uređaja.
