Hot Air Touch Screen BGA stanica za lemljenje



Mi smo proizvođač koji sarađuje sa međunarodnim kompanijama, kao što su Foxconn, Lenovo i Huawei, više od 8 godina u oblasti BGA/SMT stanica za preradu. Naše BGA stanice za preradu se prodaju širom svijeta, a imamo agente u zemljama kao što su Iran, SAD, Meksiko, Indija i Vijetnam. Nadamo se da nam se i vi možete pridružiti. Vaše zadovoljstvo je uvijek naša težnja.

Karakteristike

• Široko se koristi za preradu CPU i GPU čipova na laptopima, PS3, PS4, XBOX360, itd.
• Lemljenje, odlemljenje, uklanjanje i montaža BGA čipova ručnim radom.
• Opremljen i gornjim i donjim grijačima na topli zrak i donjom infracrvenom grijaćom pločom.
• Korisničko sučelje ekrana osjetljivog na dodir za jednostavno rukovanje.
• Podržava preradu BGA, CCGA, QFN, SMD komponenti, itd.
• Precizna kontrola temperature sa tačnošću od ±2 stepena.
• Vrhunske sigurnosne funkcije, uključujući zaštitu u hitnim slučajevima.

Parametar proizvoda

Totalna snaga	4800W
Top grijač	800W
Donji grijač	2. 1200W, 3. IR grijač 2700W
Snaga	AC220V±10% 50Hz
Osvetljenje	Tajvanska led radna lampa, podesiva pod bilo kojim uglom.
Način rada	HD ekran osjetljiv na dodir u stilu ladice, inteligentni konverzacijski interfejs, podešavanje digitalnog sistema
Skladištenje	50000 grupa
Pokret gornjeg grijača	Desno/lijevo, naprijed/nazad, slobodno rotirajte.
Pozicioniranje	Inteligentno pozicioniranje, PCB se može podesiti u X, Y smjeru pomoću "Podrška od 5 tačaka" + V-utor PCB nosač + univerzalna učvršćenja.
Kontrola temperature	K senzor, zatvorena petlja
Preciznost temperature	±2 stepena
Veličina PCB-a	Max 390×400 mm Min 22×22 mm
BGA čip	2x2 mm - 80x80 mm
Minimalni razmak između čipova	0.15 mm
Eksterni senzor temperature	1pc
Dimenzije	610*620*560 mm
Neto težina	40KG

Karakteristika proizvoda

Dugme za hitne slučajeve mašine, bilo koje hitno stanje, može se pritisnuti, zatim BGA preraditi

mašina odmah prestaje da radi, a poprečni ventilator počinje da se hladi za PCB/čip i ulaz

frared područje predgrijavanja.

Senzor temperature može pratiti temperaturu u realnom vremenu na čipu, USB 2.0 za upload softvera

ili preuzimanje snimka ekrana itd.

Vazdušni prekidač, koji će se zaustaviti kada valuta nije normalna (više ili manje), kao što je curenje

električne energije, kratkog spoja, napon napajanja prelazi normalni opseg (+/- 10%).

"GND" za povezivanje žice za uzemljenje kako bi se osigurala sigurnija tehnologija korištenjem stroja.

Kako radi BGA stanica za lemljenje?

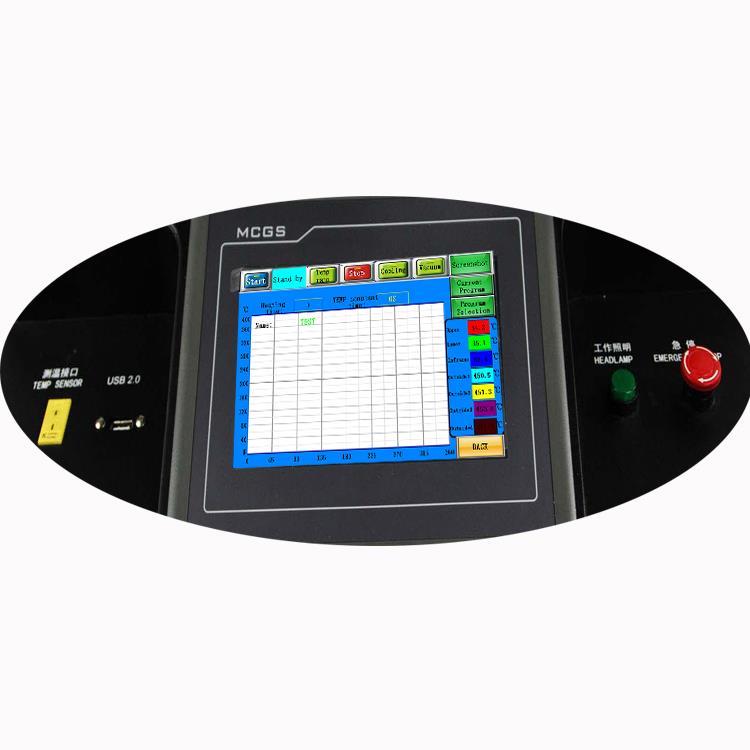

BGA stanica za lemljenje ima uredan i jednostavan radni interfejs, sa jednim portom senzora temperature, USB 2{1}} portom, prekidačem za svjetlo i tipkom za hitne slučajeve. Industrijski računar, opremljen 7-inčnim ekranom osjetljivim na dodir, može pohraniti do 5,000 profila, što vam omogućava da sačuvate uspješne profile za buduću upotrebu.

Kvalifikacija proizvoda BGA stanice za lemljenje Hot Air Touch Screen

Slika iznad prikazuje simuliranu mašinu za transport automobila. Sve naše mašine prolaze kroz rigorozni proces testiranja: rade neprekidno 3 dana, a zatim se podvrgavaju testiranju vibracija u trajanju od najmanje 24 sata. Nakon toga, rade još 24 sata kako bi identificirali sve potencijalne probleme i spriječili buduće probleme za naše klijente. Do danas smo jedina kompanija u Kini koja provodi tako temeljna testiranja u ovoj industriji.

FAQ

P: Šta je PCB?

A:PCB (štampana ploča) je napravljen od slojeva fiberglasa i bakra koji su zalijepljeni zajedno.

P: Mogu li koristiti 110V za ovu mašinu?

A:Da, mašina može da radi na 110V, ali molimo da nas obavestite unapred, jer će neke komponente možda morati da se podese.

P: Mogu li koristiti odlemljeni čip da ga ponovo zalemim na PCB?

A:Da, sve dok bazna tačka ostane netaknuta, čip se može ponovo koristiti nakon ponovnog namotavanja.

P: Kako mogu prepoznati koji čip ima problem?

A:Obično bi vam trebao rendgenski aparat za dijagnosticiranje problema.



Nekoliko savjeta za popravak: popravak provodnika i metoda zavarivanja

Prije upotrebe bilo koje opreme za zavarivanje, potrebno je poduzeti određene mjere opreza. Osigurajte da su elektrode opreme očišćene, poravnate i postavljene na odgovarajuću debljinu ploče.

Treba koristiti ispitne uzorke sa sličnim širinama kola, razmakom, debljinom, završnom obradom površine i konturom. Posmatrajte i testirajte kvalitet zavara, poravnanje, promjenu boje, fuziju i izgled osnovnog materijala u području zavara. Podesite postavke opreme za zavarivanje i ponavljajte sve dok se ne postigne prihvatljiv rezultat.

Poravnanje zavarene vrpce prema šemi kola treba biti unutar {{0}}.050 mm (0,002"). Snaga spoja zavarenog spoja treba da bude veća od čvrstoće spoja/osnovnog materijala.

Procedura

1. Očistite područje.
2. Odaberite dio Kovar vrpce koji odgovara širini uzorka provodnika koji se popravlja (± {{0}}.050 mm, ili 0,002").
3. Odrežite traku otprilike 3.0 mm (0.120") duže od dijela koji se popravlja.
4. Očistite provodnik trake i osnovni materijal oko područja popravke.
5. Postavite i centrirajte vrpcu preko dijela koji se popravlja, ostavljajući jednake dužine na svakoj strani, paralelno sa šablonom kruga.
6. Postavite PC ploču ispod elektroda za zavarivanje tako da elektrode pritiskaju područje popravke.
7. Držite traku na mjestu preciznom pincetom dok se zavar ne završi. Zavarite na mjestu koristeći postavke na osnovu prihvaćenih uzoraka za ispitivanje.
8. Očistite područje.
9. Pažljivo pregledajte spoj na kvalitet zavara i poravnanje.
10. Ako je potrebno, nanesite malu količinu fluksa i kalajišite cijelo područje lemom.
11. Očistite područje ponovo.

Ako je potrebno, premažite popravljeno područje epoksidom.
