Reflow Touch Screen BGA mašina za preradu

1.Specifikacija Reflow Touch Screen BGA mašine za preradu

Snaga	5300W
Top grijač	Topli vazduh 1200W
Donji grijač	Topli vazduh 1200W.Infracrveni 2700W
Napajanje	AC220V±10% 50/60Hz
Dimenzija	L530*Š670*V790mm
Pozicioniranje	V-utor PCB nosač, i sa vanjskim univerzalnim učvršćenjem
Kontrola temperature	Termopar tipa K, kontrola zatvorene petlje, nezavisno grijanje
Preciznost temperature	±2 stepena
Veličina PCB-a	Max 450*490 mm.Min 22*22 mm
Fino podešavanje radnog stola	±15 mm naprijed/nazad, ±15 mm desno/lijevo
BGA čip	80*80-1*1mm
Minimalni razmak između čipova	0.15 mm
Temp Sensor	1 (opciono)

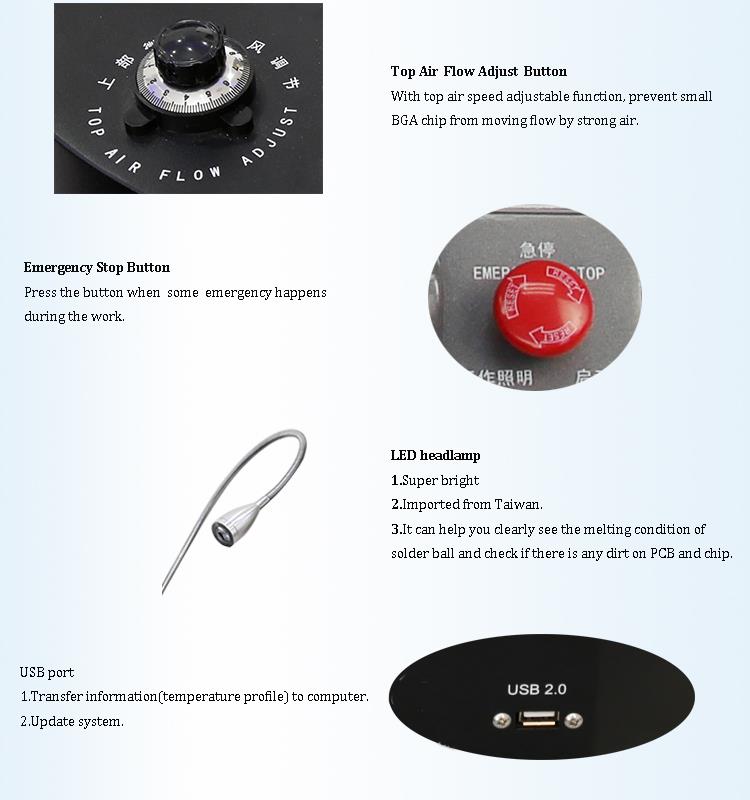

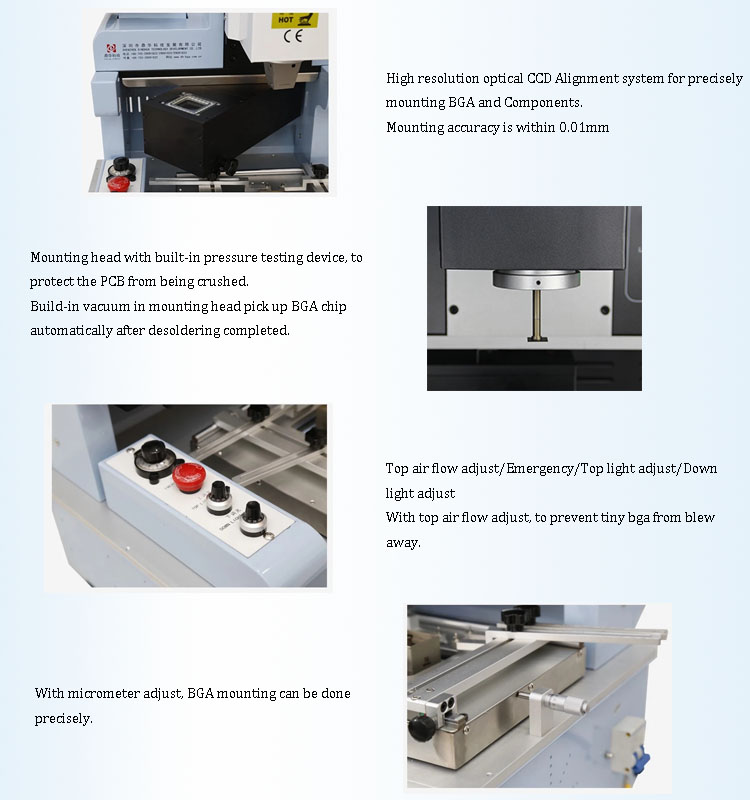

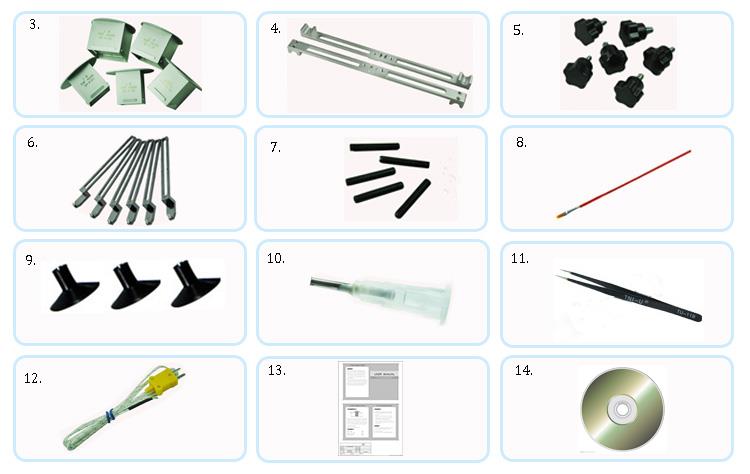

2.Detalji reflow BGA mašine za preradu ekrana osetljivog na dodir

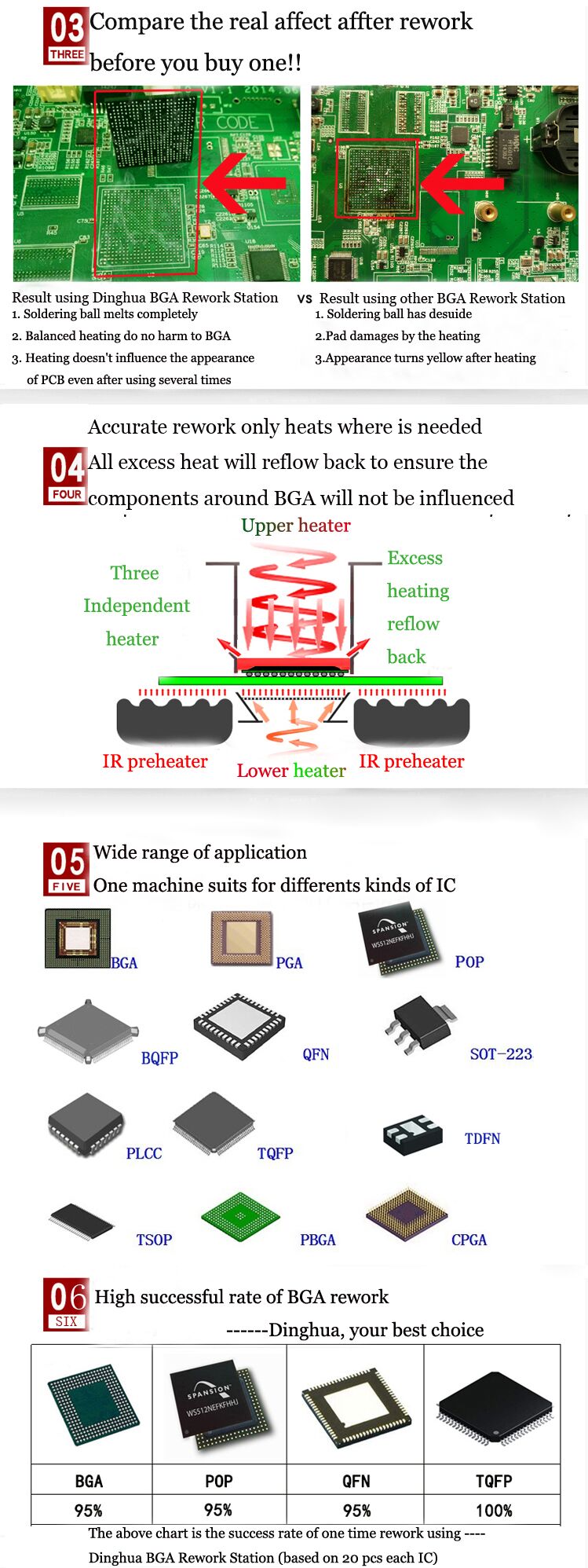

3. Zašto odabrati našu mašinu za preradu BGA ekrana osetljivog na dodir?

4.Certificate of Reflow Touch Screen BGA Rework Machine

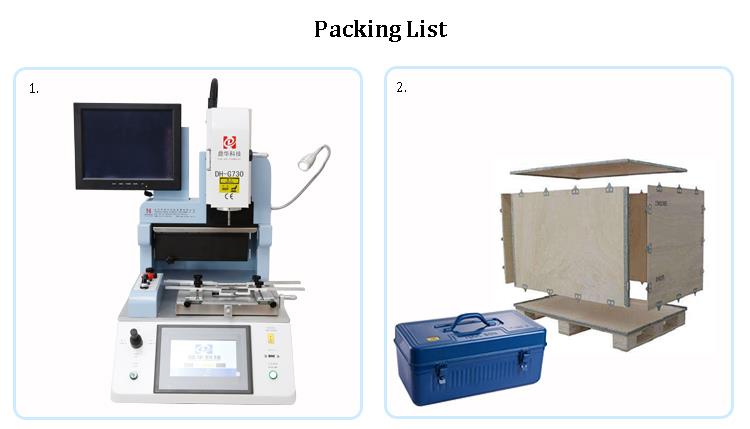

5. Pakovanje i otprema

Related Knowledge

Smjernice za proces prerade BGA čipa

I. Smjernice za proces popravke BGA čipa

Ovaj članak prvenstveno opisuje postupke odlemljenja i postavljanja kuglica za BGA IC-ove i mjere opreza koje treba poduzeti kada radite sa olovnim i bezolovnim pločama na BGA stanici za preradu.

II. Opis procesa popravke BGA čipa

Sljedeća pitanja treba imati na umu tokom održavanja BGA:

1. Kako bi se spriječilo oštećenje od prekomjerne temperature tokom procesa odlemljenja, temperaturu pištolja za vrući zrak treba unaprijed podesiti prije upotrebe. Potreban temperaturni opseg je 280-320 stepeni. Temperaturu ne treba podešavati tokom procesa odlemljenja.
2. Spriječite oštećenje statičkog elektriciteta tako što ćete nositi elektrostatičku traku za zapešće prije rukovanja komponentama.
3. Kako biste izbjegli štetu od vjetra i pritiska pištolja za vrući zrak, prije upotrebe podesite pritisak i protok zraka pištolja za vrući zrak. Izbjegavajte pomicanje pištolja dok obavljate odlemljenje.
4. Da biste spriječili oštećenje BGA jastučića na PCBA, nježno dodirnite BGA pincetom da provjerite da li se lem otopio. Ako se lem može ukloniti, osigurajte da se neotopljeni lem zagrijava dok se ne otopi. Napomena: Pažljivo rukujte i ne koristite pretjeranu silu.
5. Obratite pažnju na pozicioniranje i orijentaciju BGA na PCBA kako biste izbjegli sekundarno formiranje kuglice za lemljenje.

III. Osnovna oprema i alati koji se koriste u održavanju BGA

Ovo su osnovna oprema i alati koji su potrebni:

1. Inteligentni pištolj za vrući vazduh (koristi se za uklanjanje BGA).
2. Antistatički sto za održavanje i elektrostatička traka za zapešće (nosite narukvicu prije rada i radite na antistatičkoj stanici).
3. Antistatičko sredstvo za čišćenje (koristi se za čišćenje BGA).
4. BGA stanica za preradu (koristi se za BGA lemljenje).
5. Peć na visokoj temperaturi (za pečenje PCBA ploča).

Pomoćna oprema: Vakuumska olovka, lupa (mikroskop).

IV. Priprema za pečenje prije ugradnje i povezani zahtjevi

1. Daska će zahtijevati različita vremena pečenja u zavisnosti od vremena izlaganja. Vrijeme ekspozicije se zasniva na datumu obrade na barkodu ploče.

2. Vremena pečenja su sljedeća:

• Vrijeme izlaganja manje od ili jednako 2 mjeseca: vrijeme pečenja=10 sati, temperatura=105±5 stepeni
• Vrijeme izlaganja > 2 mjeseca: vrijeme pečenja=20 sati, temperatura=105±5 stepeni

3. Prije pečenja ploče, uklonite komponente osjetljive na temperaturu, kao što su optička vlakna ili plastika, kako biste spriječili oštećenje od topline.

4.Sva popravka BGA mora biti završena u roku od 10 sati nakon što se ploča izvadi iz pećnice.

5. Ako prerada BGA ne može biti završena u roku od 10 sati, čuvajte PCBA u pećnici za sušenje kako biste izbjegli apsorpciju vlage. Ponovno zagrijavanje PCBA može uzrokovati oštećenje.

V. Koraci za odlemljivanje BGA čipa i postavljanje kuglica

1.BGA priprema prije lemljenja

Podesite parametre pištolja za vrući vazduh na sledeći način: temperatura=280 stepen –320 stepeni, vreme lemljenja=35–55 sekundi, protok vazduha=nivo 6. Postavite PCBA na antistatički sto i osiguraj ga.

2.Lemljenje BGA čipa

Zapamtite smjer i položaj čipa prije nego što ga uklonite. Ako na PCBA nema sito ili oznake, koristite marker da ocrtate malo područje oko dna BGA. Nanesite malu količinu fluksa ispod ili oko BGA. Odaberite odgovarajuću specijalnu mlaznicu za zavarivanje veličine BGA za pištolj za vrući zrak. Poravnajte ručicu pištolja okomito sa BGA, ostavljajući oko 4 mm između mlaznice i jedinice. Aktivirajte pištolj za vrući zrak. Automatski će se odlemiti koristeći unaprijed postavljene parametre. Nakon odlemljenja, pričekajte 2 sekunde, a zatim koristite usisnu olovku da uklonite BGA komponentu. Nakon uklanjanja, pregledajte jastučić za bilo kakva oštećenja kao što su podizanje jastučića, ogrebotine ili odvajanje. Ako se otkrije bilo kakva abnormalnost, odmah je riješite.

3.BGA i PCB čišćenje

• Postavite dasku na radni sto. Koristite lemilicu i pletenicu za lemljenje da uklonite višak lema sa jastučića. Pazite da ne povučete jastučić kako biste izbjegli oštećenje.
• Nakon čišćenja jastučića, koristite otopinu za čišćenje PCB-a i krpu za čišćenje površine. Ako CPU zahtijeva ponovno namotavanje, upotrijebite ultrazvučni čistač s antistatičkim uređajem da očistite BGA komponentu prije ponovnog namotavanja.

Napomena:Za uređaje bez olova, temperatura lemilice treba da bude 340±40 stepeni. Za CBGA i CCGA jastučiće, temperatura lemilice treba da bude 370±30 stepeni. Ako temperatura lemilice nije dovoljna, potrebno je izvršiti podešavanja na osnovu stvarnih uslova.

4.BGA Chip Balling

Limenka za BGA čipove treba da bude napravljena od laserski izbušenih čeličnih limova sa jednostranom proširenom mrežom. Debljina lima treba da bude 2 mm, a zidovi rupa glatki. Donja strana rupe (strana koja je u kontaktu sa BGA) treba da bude glatka i bez ogrebotina. Koristeći BGA stanicu za preradu, postavite BGA na šablon, osiguravajući precizno poravnanje. Šablon treba pričvrstiti magnetnim blokom. Mala količina gušće paste za lemljenje se nanosi na šablonu, ispunjavajući sve otvore mreže. Čelični lim se zatim polako podiže, ostavljajući male kuglice za lemljenje na BGA. One se zatim ponovo zagrevaju pištoljem na vrući vazduh da bi se formirale ujednačene kuglice za lemljenje. Ako na pojedinačnim jastučićima nedostaju kuglice za lemljenje, ponovo nanesite lem ponovnim pritiskom na čelični lim. Nemojte zagrijavati čelični lim pastom za lemljenje, jer to može utjecati na njegovu točnost.

5.BGA lemljenje čipova

Nanesite malu količinu fluksa na BGA kuglice za lemljenje i PCBA jastučiće, a zatim poravnajte BGA sa originalnim oznakama. Izbjegavajte korištenje prekomjernog fluksa, jer to može uzrokovati mjehuriće kolofonija, koji mogu pomjeriti čip. Postavite PCBA na BGA stanicu za preradu, poravnavajući je horizontalno. Odaberite odgovarajuću mlaznicu i postavite mlaznicu 4 mm iznad BGA. Koristite unaprijed odabrani temperaturni profil na BGA stanici za preradu, koja će automatski lemiti BGA.Napomena:Nemojte pritiskati BGA tokom lemljenja, jer to može uzrokovati kratki spoj između kuglica. Kada se BGA kuglice za lemljenje rastope, površinski napon će centrirati čip na PCBA. Kada stanica za preradu završi grijanje, oglasit će se alarm. Ne pomerajte PCBA dok se ne ohladi 40 sekundi.

VI. BGA pregled lemljenja i čišćenje PCBA ploče

1. Nakon lemljenja, očistite BGA komponentu i PCBA pomoću sredstva za čišćenje ploča kako biste uklonili višak toka i čestice lema.
2. Upotrijebite lampu za uvećanje da pregledate BGA i PCBA, provjerite da li je čip centriran, poravnat i paralelan sa PCBA. Potražite prelijevanje lema, kratke spojeve ili druge probleme. Ako se otkriju bilo kakve abnormalnosti, ponovo zalemite zahvaćeno područje. Nemojte nastaviti sa testiranjem mašine dok se inspekcija ne završi, kako biste izbegli proširenje greške.
