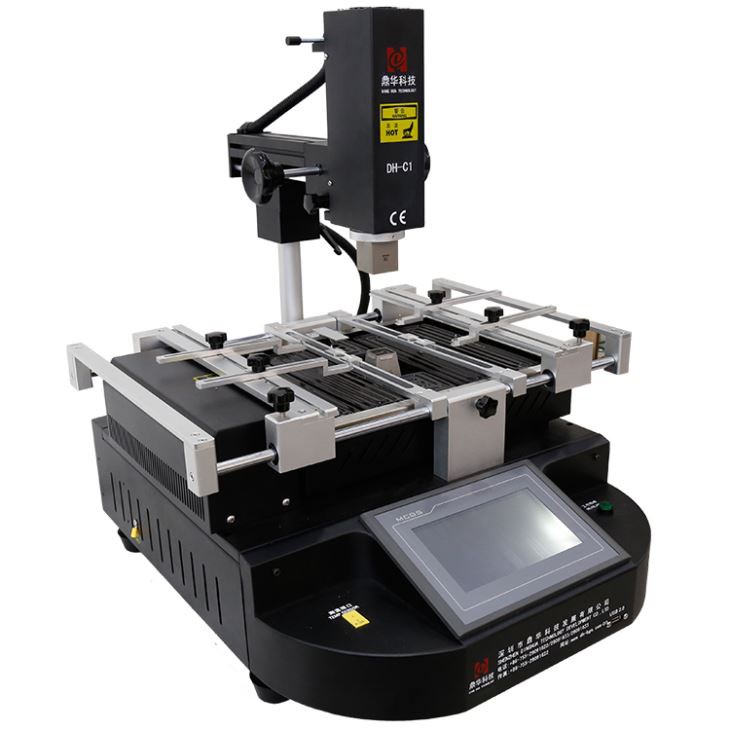

Mašina za preradu BGA BGA ekrana na dodir sa severnim mostom

Mašina za preradu bga severnog mosta sa ekranom osetljivim na dodir

Brzi pregled:

Nudimo DH-C1 sa poboljšanim performansama. Sa svojim multifunkcionalnim karakteristikama i inovativnim dizajnom, DH-C1 omogućava uklanjanje, montažu i lemljenje na jednom mestu. Ako tražite BGA stanicu za popravke mobilnih telefona, čestitamo! Pronašli ste originalnog proizvođača-Dinghua, jednu od najboljih marki BGA stanica za preradu na svijetu.

1. Specifikacija

1	Totalna snaga	4800W
2	Top grijač	800W
3	Donji grijač	Donji grijač: 1200W, Donji IR: 2700W
4	Snaga	AC220V±10% 50/60Hz
5	Pokret gornjeg grijača	Desno/lijevo, naprijed/nazad, slobodno rotirajte.
6	Osvetljenje	Tajvanska led radna lampa, podesiva pod bilo kojim uglom.
7	Skladištenje	50000 grupa temperaturnih profila
8	Način rada	HD ekran osjetljiv na dodir, inteligentni konverzacijski interfejs, podešavanje digitalnog sistema
9	Pozicioniranje	Inteligentno pozicioniranje, PCB se može podesiti u X, Y smjeru sa "podrškom od 5 tačaka" + V-utor PCB konzola + univerzalna učvršćenja.
10	Kontrola temperature	K senzor, zatvorena petlja
11	Preciznost temperature	±2 stepena
12	Veličina PCB-a	Max 400mmⅹ400mm Min20mmⅹ20mm
13	BGA čip	2*2~80*80mm
14	Minimalni razmak između čipova	0.15 mm
15	Senzor temperature	1pc
16	Dimenzije	D560׊590×V690 mm
17	Neto težina	Približno 32 kg

2. Opis proizvoda i primjena DH-C1 BGA stanice za preradu

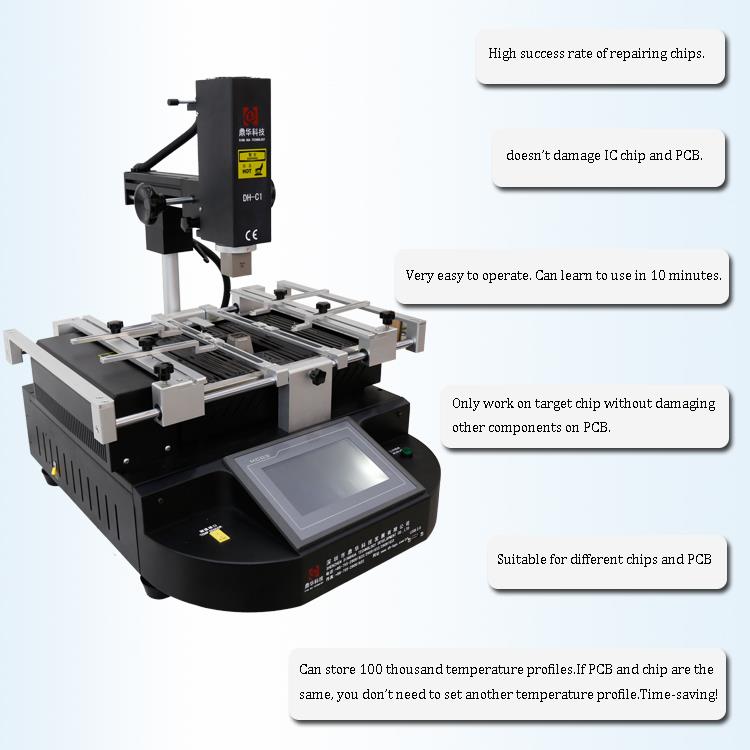

Karakteristike:

1. Ventilator s poprečnim protokom velike snage:Stanica koristi unakrsni ventilator velike snage kako bi se omogućilo brzo hlađenje PCB-a i spriječila deformacija. Takođe uključuje unutrašnju vakuum pumpu i eksternu vakuumsku steznu glavu za pomoć pri uklanjanju BGA čipa.
2. Nezavisne zone grijanja:Stanica ima tri nezavisno kontrolisane zone grejanja, svaka sa višestrukim kontrolama temperature. Oni se mogu podesiti kako bi se osigurala optimalna integracija u različitim temperaturnim zonama. Postavke temperature grijanja, vremena, nagiba, hlađenja i vakuuma mogu se konfigurirati preko korisničkog interfejsa.
3. Uklonjivo učvršćenje:Fleksibilno i praktično uklonjivo učvršćenje štiti periferne uređaje PCB-a od oštećenja i kontaminacije. Prilagodljiv je raznim BGA aplikacijama za preradu.
4. Precizna kontrola temperature:Sistem koristi visoko precizan termoelement K-tipa sa kontrolom zatvorene petlje i automatskom kompenzacijom temperature. Uključuje PLC i temperaturni modul, koji osiguravaju precizno odstupanje temperature od ±2 stepena. Konektor za eksterno merenje temperature omogućava precizno praćenje i analizu temperaturne krive u realnom vremenu.
5. Sigurnosne karakteristike:DH-C1 BGA stanica za preradu ima CE certifikat i opremljena je prekidačem za zaustavljanje u nuždi i automatskim zaštitnim uređajem za isključivanje kako bi se osigurala sigurnost u slučaju nužde.

primjena:

1. Primjena proizvoda:

DH-C1 BGA stanica za preradu je pogodna za preradu matičnih ploča različitih elektronskih uređaja, uključujući računare, pametne telefone, laptopove, digitalne kamere, klima uređaje i televizore, kao i uređaja u industrijama kao što su medicinska, komunikaciona i automobilska.

2.Širok spektar primjena:

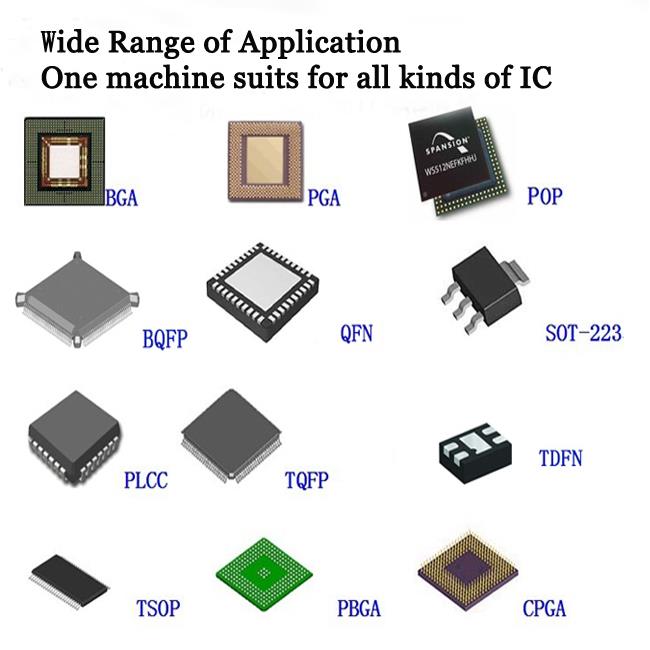

Podržava preradu različitih komponenti, uključujući BGA, PGA, POP, BQFP, QFN, SOT-223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA i LED čipove.

Upotreba: jedna BGA stanica za preradu koja se koristi za BGA, PGA, POP, BQFP i QFN.

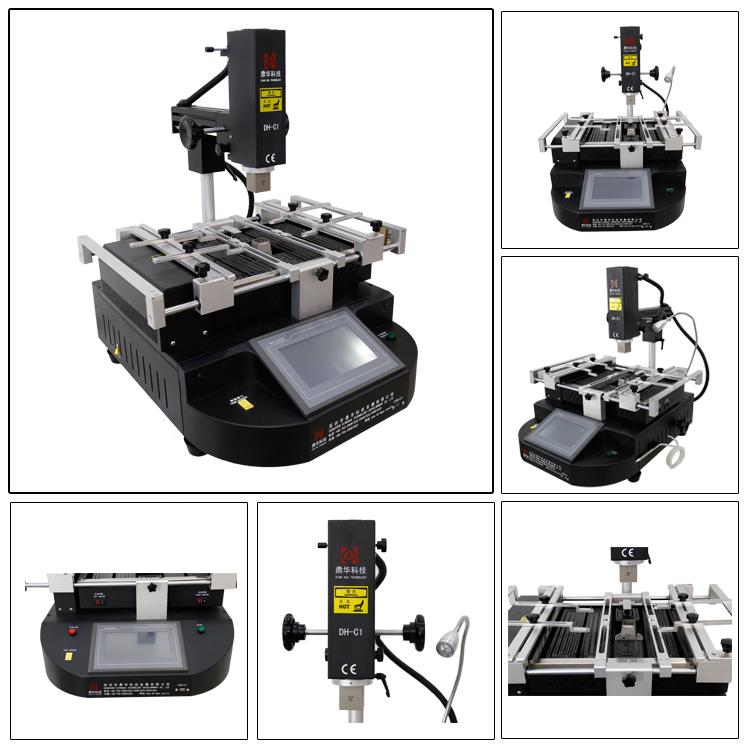

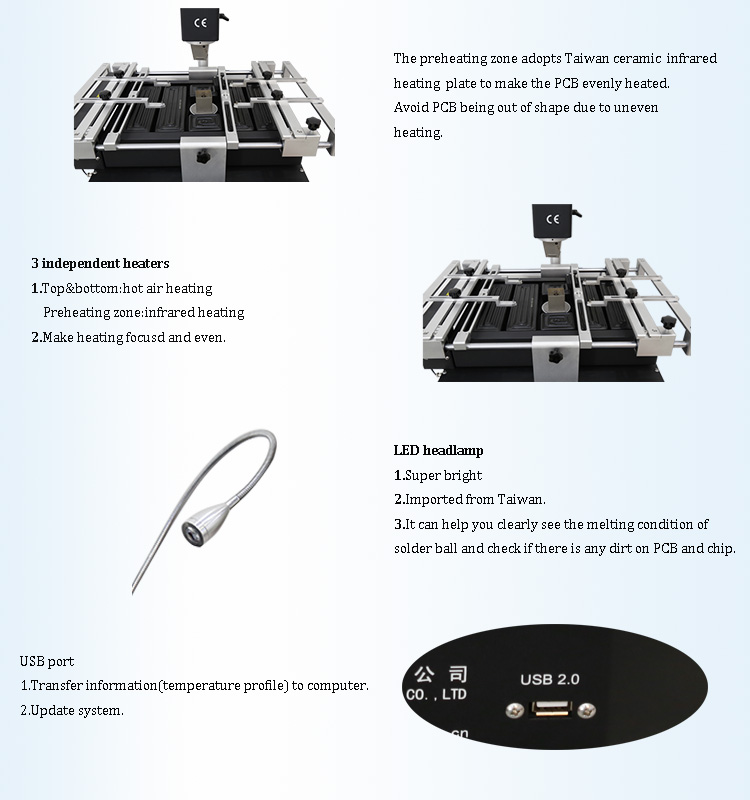

3.detalji DH-C1 BGA stanice za preradu

4. Zašto biste trebali odabrati nas

Dinghua je vodeći dobavljač SMT fabričkih rešenja u Kini, koji nudi profesionalne savete i usluge za izgradnju SMT fabrika, sa preko 13 godina iskustva.

1. Pomogli smo kupcima da izgrade brojne nove fabrike širom svijeta.
2. Obučili smo više od 500 stručnjaka i tehničara za naše kupce.
3. Postali smo najpouzdaniji kineski partner za vas.

Glavna izvozna tržišta:

• Istočna Evropa
• Bliski istok/Afrika
• Sjeverna Amerika
• Zapadna Evropa
• Azija
• Australazija
• Centralna/Južna Amerika

5. Detalji isporuke za DH-C1 BGA stanicu za preradu

• Fleksibilne opcije isporuke:
• TNT
• DHL
• FedEx
• UPS
• EMS
• By Sea

6. FAQ

P: Kako mogu kupiti ovu mašinu od vas?

A:A. Konsultujte nas o ovom proizvodu na mreži ili putem e-pošte.
B. Pregovarajte i potvrdite konačnu cijenu, dostavu, načine plaćanja i druge uslove.
C. Poslat ćemo vam predračun i potvrditi vašu narudžbu.
D. Plaćanje izvršite na način koji je naveden na predračunu.
E. Pripremit ćemo vašu narudžbu na osnovu predračuna nakon što potvrdimo vašu punu uplatu i izvršit ćemo 100% provjeru kvaliteta prije slanja.
F. Vaša narudžba će biti poslana zračnim putem ili morem.

P: Ovo je prvi put da koristim ovu vrstu mašine. Da li je lako upravljati?

A:Postoji engleski priručnik ili video s uputama koji vam pokazuju kako koristiti mašinu.
Ako i dalje imate pitanja, kontaktirajte nas putem e-pošte, Skypea, telefona ili naše usluge TradeManager na mreži.

7. Usluge

• Na vaše upite vezane za naše proizvode bit će odgovoreno u roku od 24 sata.
• OEM i ODM su dobrodošli; OEM brendiranje je dostupno.
• Zaštita vašeg prodajnog prostora, dizajnerskih ideja i svih vaših privatnih podataka.
• Dostupne su posjete tvornici.
• Obuka o tome kako instalirati i koristiti mašinu.
• Inženjeri su dostupni za servisiranje mašina u inostranstvu.

8. Prednosti i nedostaci tehnologije površinskog montiranja

Tehnologija površinskog montiranja (SMT) postoji već neko vrijeme i dokazala je da su očekivane prednosti, zapravo, stvarne. Prednosti smanjenog prostora, nižih troškova i poboljšanih performansi (kvalitet, pouzdanost i električne performanse) su demonstrirane i nastavljaju da pokreću povećanu implementaciju SMT-a.

Jedan aspekt SMT-a kojim je bilo teško upravljati je popravka, popravka i zamjena. Ovo je složeno područje kada se uzmu u obzir sve vrste dijelova. Mnogi aspekti popravke i dotjerivanja o kojima se govori u ovom biltenu bit će primjenjivi na sve tipove dijelova. Međutim, neki od složenijih problema popravke mogu zahtijevati dalju procjenu. Koristite ove informacije kao početnu tačku, a zatim ih preuzmite.

Zašto i kada?

Mnoge prednosti SMT-a dolaze iz automatizacije i kontrole procesa dostupne uz ovu tehnologiju. Mali razmak dijelova i različite vrste lemnih spojeva naveli su nas da preispitamo šta je prihvatljivo, a šta treba popraviti. Dokazano je da će sklopovi štampanih kola (PCA) koji nisu popravljeni imati mnogo veću stopu uspeha pri konačnom testiranju iu upotrebi u poređenju sa PCA koji su popravljeni. Česti su kvarovi na dijelovima i lemnim spojevima koji su popravljeni, te kvarovi na dijelovima i lemnim spojevima u blizini mjesta popravke.

Ovo naglašava da SMT nije izmišljen da bi olakšao popravke. Visok stepen automatizacije u SMT-u smanjuje potrebu za popravkama, a uz odgovarajuću pažnju posvećenu detaljima, većina dorada i popravki se može izbjeći. Industrija je prihvatila preradu i popravku kao dio proizvodnje za konvencionalne sklopove tiskanih kola kroz rupe. Međutim, to nije neophodno prihvatiti u slučaju nove SMT tehnologije. Postoje načini da se to svede na minimum.

Imajući to na umu, pozivamo vas da razmislite o popravci, popravljanju i zamjeni na sljedeći način.
