Potpuno automatska optička SMD mašina za preradu
Potpuno automatska optička smd mašina za preradu 1. Brzi pregled: DH-A4D SMD MAŠINA ZA PRERADU je profesionalnija za QFN, QFP i BGA popravke je sada na lageru. Ako tražite bga stanicu za popravku mobilnih telefona, čestitamo! Pronašli ste originalnu fabriku. Dinghua, možda je...
Opis
Potpuno automatska optička smd mašina za preradu
1. Brzi pregled:
DH-A4D SMD MACHINE REWORK je profesionalniji za QFN, QFP i BGA popravke je sada na lageru.
Ako tražite bga stanicu za popravku mobilnih telefona, čestitamo! Pronašli ste original
fabrika. Dinghua, možda je najbolji brend bga stanice za preradu širom svijeta. Dinghua, možda je najbolji brend
bga preradne stanice širom svijeta.
1. Specifikacija
Specifikacija | ||
1 | Totalna snaga | 6800W |
2 | Top grijač | 1200W |
3 | Donji grijač | 2. 1200W, 3. IR grijač 4200W |
4 | Snaga | AC220V±10％50Hz |
5 | Način rada | Dva načina rada: ručni i automatski. |
6 | HD ekran osjetljiv na dodir, inteligentni čovjek-mašina, postavka digitalnog sistema. | |
7 | Optički objektiv CCD kamere | Naprijed/nazad, desno/lijevo rukom |
8 | Ulagač čipsa | automatski |
9 | Feature | Vakuumski sisalj može biti fleksibilan (1~3cm), automatski otkriti centar strugotine, opruga instalirana na radnoj platformi, a IR se može pomjeriti na svjetlo ili udesno itd. |
10 | Uvećanje kamere | 10x - 220x |
11 | Fino podešavanje radnog stola: | ±15mm naprijed/nazad, ±15mm desno/lijevo |
12 | BGA pozicioniranje | Laserska pozicija, brza i precizna pozicija PCB i BGA |
13 | PCB Positioning | Inteligentno pozicioniranje, PCB se može podesiti u X, Y smjeru sa "podrškom od 5 tačaka" + V-utorom PCB nosača + univerzalnim učvršćenjima. |
14 | Kontrola temperature | K senzor, zatvorena petlja, PLC kontrola |
15 | Preciznost postavljanja: | ±0.01 mm |
16 | Preciznost temperature | ±1 stepen |
17 | Osvetljenje | Tajvansko led radno svjetlo, podesivo pod bilo kojim kutom |
18 | Skladištenje temperaturnog profila | 50000 grupa |
19 | Veličina PCB-a | Max 530×490 mm Min 22×22 mm |
20 | BGA čip | 2x{1}}x80 mm |
21 | Minimalni razmak između čipova | 0.15 mm |
22 | Eksterni senzor temperature | 4pc |

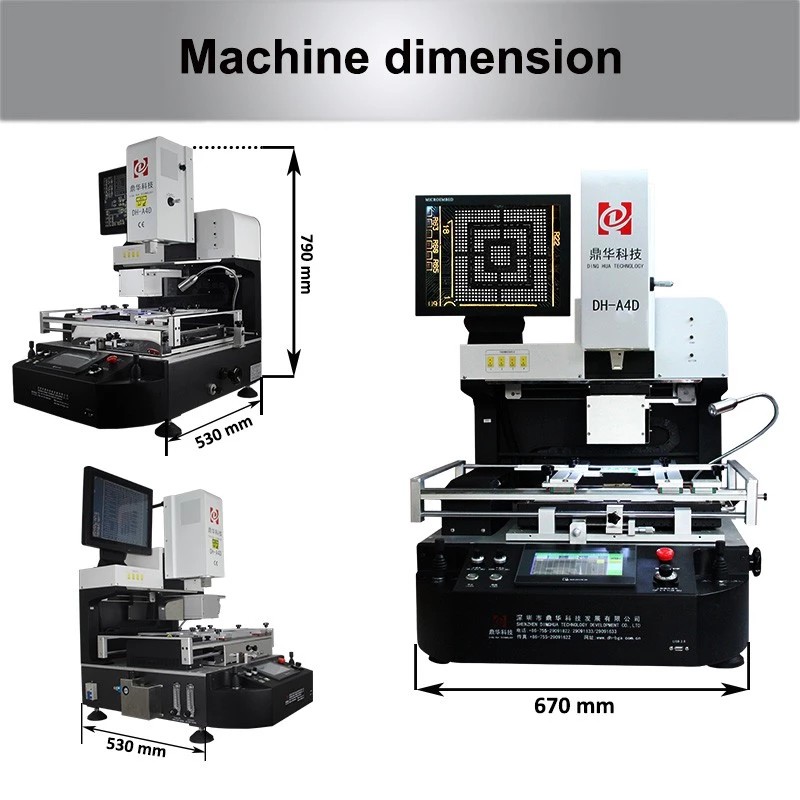

23 | Dimenzije mašine | 780x740x890mm |
24 | Neto težina | 97KG |
25 | Bruto težina | 140KG |
26 | Dimenzije pakovanja | 118*86*121 mm |
2.Primjena proizvoda i prednosti DH-A4D BGA stanice za preradu
Aplikacija DH-A4D BGA Rework Station
Ova mašina se koristi za popravku pokvarenog BGA (Ball Grid Array paket) čipseta na PCB matičnoj ploči.
BGA aplikacija
1. Laptop & desktop PCBA
2. Igraća konzola, kao što je Xbox one, Play Station 4
3. PCBA mobilnog telefona
4.TV&TV Set-top box matična ploča
5.Server, štampač, kamera itd matična ploča
Prednosti DH-A4D BGA stanice za preradu:

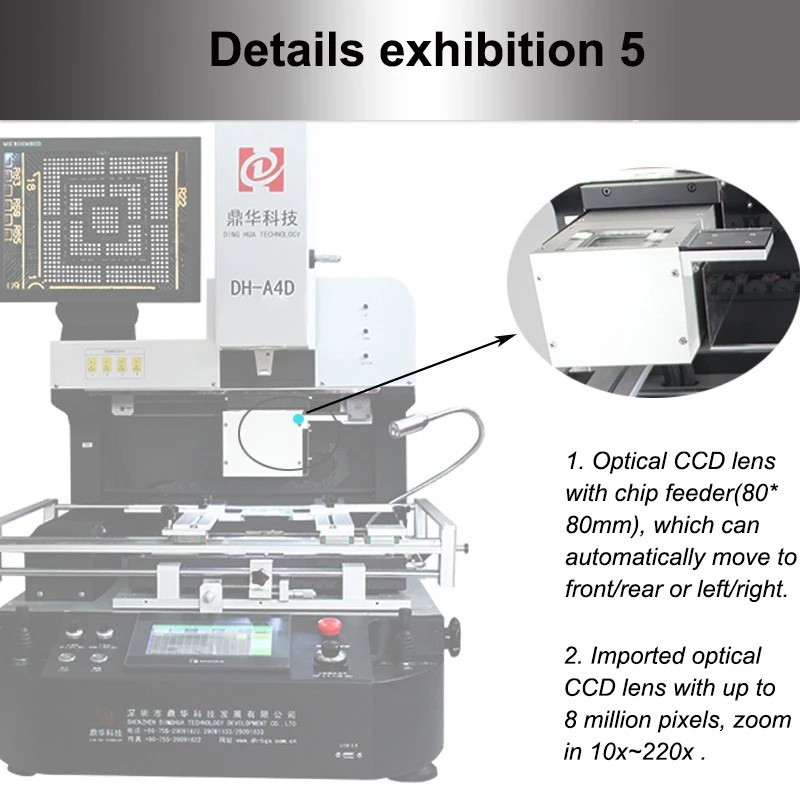

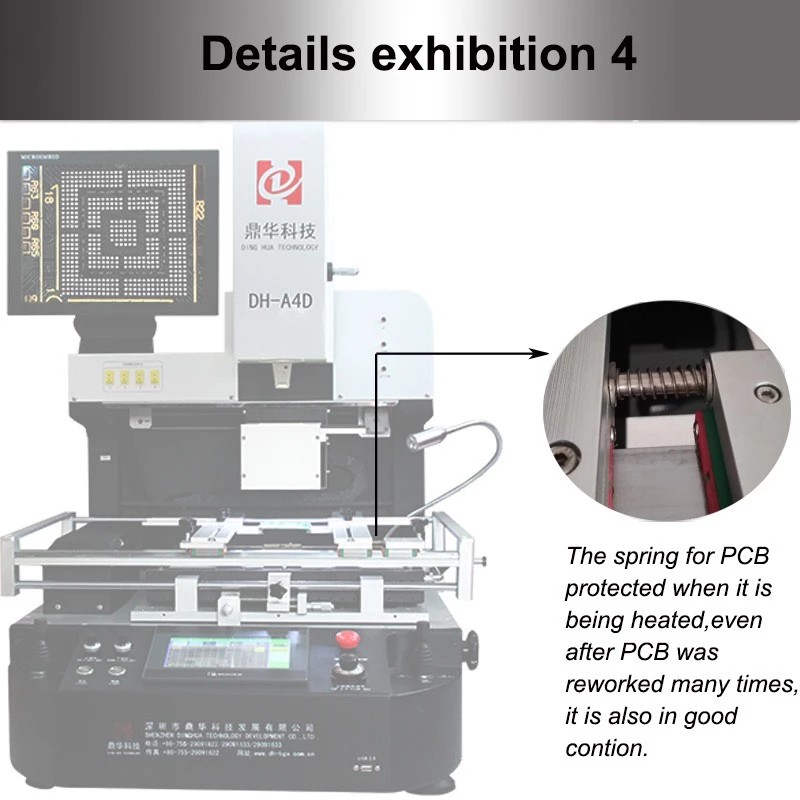

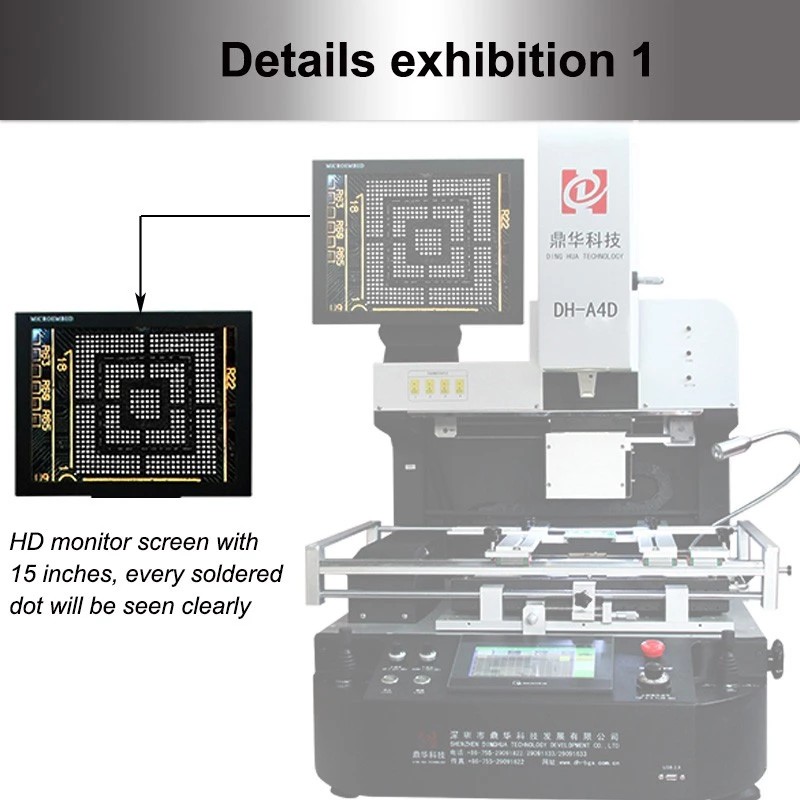

4.Detaljne slike A4 BGA REWORK STANICE
3. profil kompanije
O nama

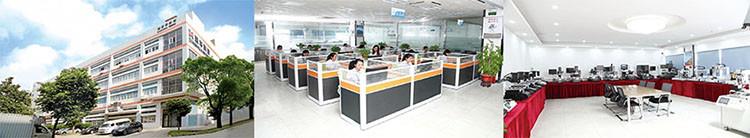

4.Neke slike naše fabrike i BGA stanice za preradu
Uredi
Mproizvodne linije
Patenti i CE certifikat kao u nastavku
5. Dio naših klijenata
6. Pakovanje i isporuka i usluge DH-A4D BGA REWORK STATION

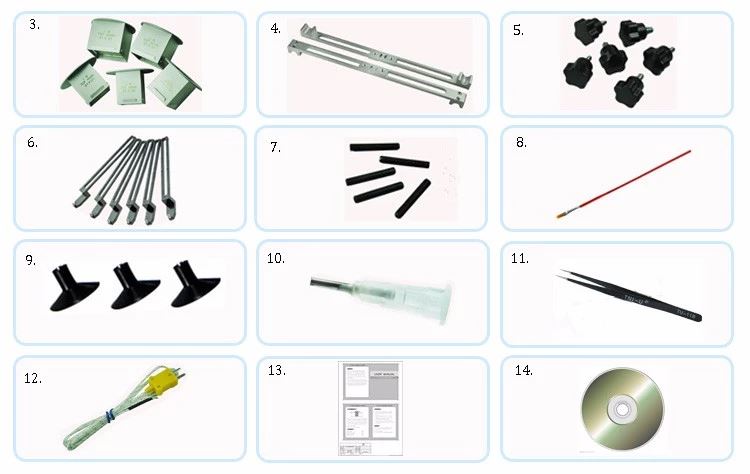

Lista za pakovanje
1. Mašina: 1 set
2. Sve upakovano u stabilne i jake drvene kutije, pogodne za uvoz i izvoz.
3. Gornja mlaznica: 3 kom (31*31mm,38*38mm,41*41mm)
Donja mlaznica: 2kom (34*34mm,55*55mm)
4. Greda: 2 kom
5. Šljiva: 6 kom
6. Universal učvršćenje: 6 kom
7. Potporni vijak: 5 kom
8. Četka olovka: 1 kom
9. Vakum šolja: 3 kom
10. Vakum igle: 1 kom
11. Pinceta: 1 kom
12. Žica senzora temperature: 1 kom
13. Stručni priručnik: 1 kom
14. CD za nastavu: 1 kom

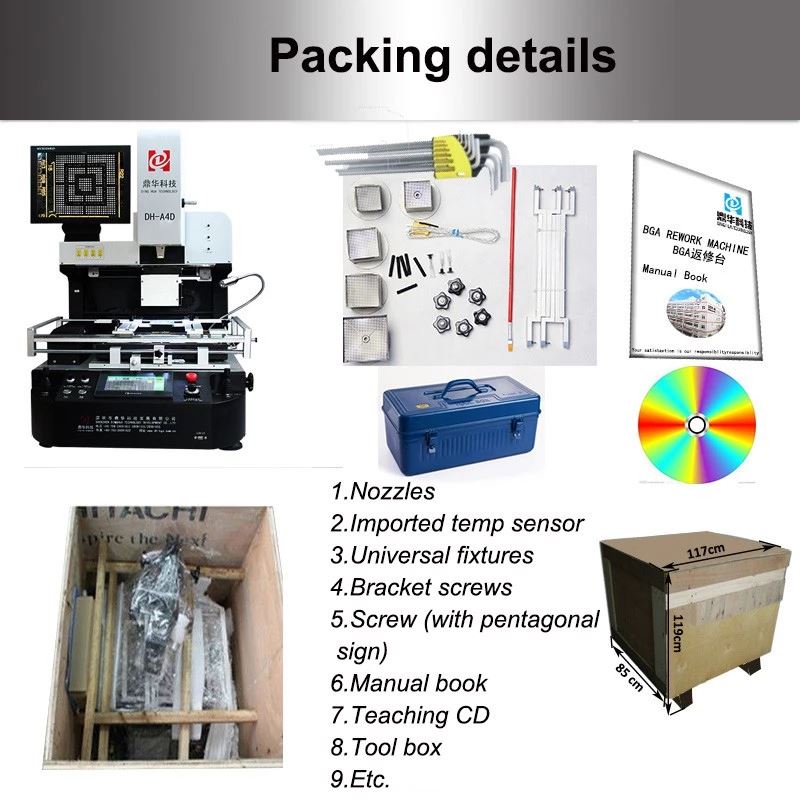

Detalji pakovanja:
Kutija od šperploče (fumigirana),
veličina pakovanja: 85*119*117cm,
pribor: mlaznice, termoelement,
unutrašnji šestougaoni ključevi i učenje
CD itd.
detalji isporuke,
DHL-om, TNT-om, FEDEX-om, zračnom dostavom, pomorskom dostavom i kopnenim prijevozom itd. potrebno je 3-30 dana da stigne na
odredište prema različitim načinima dostave.
7. Usluge
1. Vibracioni test
Svaka mašina će biti testirana na vibracije kao kod transporta vozila najmanje 24 sata prije isporuke.
2. Funkcionalni test
Nakon vibracionog testa, mašina će raditi 1-3 dana kako bi se osiguralo da svaka funkcija bude savršena.
3. Visoka kvaliteta
Uvezene vitalne komponente, kao što su optička CCD sočiva, žice za grijanje i termoelementi itd.
8. Više detalja za BGA stanicu za preradu:
1. Šta je potpuno automatska optička SMD mašina za preradu?
Potpuno automatska optička SMD mašina za preradu je mašina koja se koristi u industriji elektronske proizvodnje
prerada uređaja za površinsku montažu (SMD). Mašina je dizajnirana za obavljanje raznih funkcija,
uključujući uklanjanje i zamjenu SMD-ova, postavljanje novih SMD-ova i inspekciju i
korekcija SMD lemnih spojeva.
2. Koje su prednosti korištenja potpuno automatske optičke SMD mašine za preradu?
Postoji nekoliko prednosti korištenja potpuno automatske optičke SMD mašine za preradu. Prvo, mašina može
značajno smanjiti količinu vremena potrebnog za doradu SMD-a, što može pomoći u poboljšanju
efikasnost proizvodnje i smanjenje troškova. Dodatno, upotreba optičkog sistema može pomoći da se osigura
precizno i precizno postavljanje SMD-a, smanjuje rizik od grešaka i rezultira kvalitetnijim radom.
3. Koje vrste SMD-ova se mogu preraditi koristeći potpuno automatsku optičku SMD mašinu za preradu?
Potpuno automatska optička SMD mašina za preradu može se koristiti za preradu različitih SMD-ova,
BGA, VGA, QFN, IQC i PLCC itd.
4. Kako radi potpuno automatska optička SMD mašina za preradu?
Potpuno automatska optička SMD mašina za preradu radi koristeći kombinaciju grijanja, vakuumskog usisavanja,
i tehnologije optičkog snimanja. Mašina primjenjuje toplinu na PCB i SMD, topi lem
i omogućavajući uklanjanje SMD-a pomoću vakuumske mlaznice. Kada se stari SMD ukloni,
mašina koristi svoj optički sistem da identifikuje poziciju i orijentaciju novog SMD-a, a zatim
postavlja na PCB. Mašina zatim primjenjuje toplinu na novi SMD, topi lem i završava
proces prerade.
5. Da li su potpuno automatske optičke SMD mašine za preradu jednostavne za upotrebu?
Potpuno automatske optičke SMD mašine za preradu općenito su jednostavne za korištenje, a mnogi modeli imaju intuitivnu
korisnička sučelja i jasna uputstva. Međutim, važno je da operateri prođu odgovarajuću obuku
i da se pridržavate sigurnosnih smjernica kada koristite ove mašine kako biste osigurali da se koriste ispravno i bezbedno.
Sve u svemu, potpuno automatske optičke SMD mašine za preradu nude niz prednosti za elektronsku proizvodnju
kompanije, uključujući poboljšanu efikasnost, tačnost i kvalitet. Uz pravilnu upotrebu i održavanje, ovi
mašine mogu biti vrijedna imovina svakog proizvodnog pogona.
