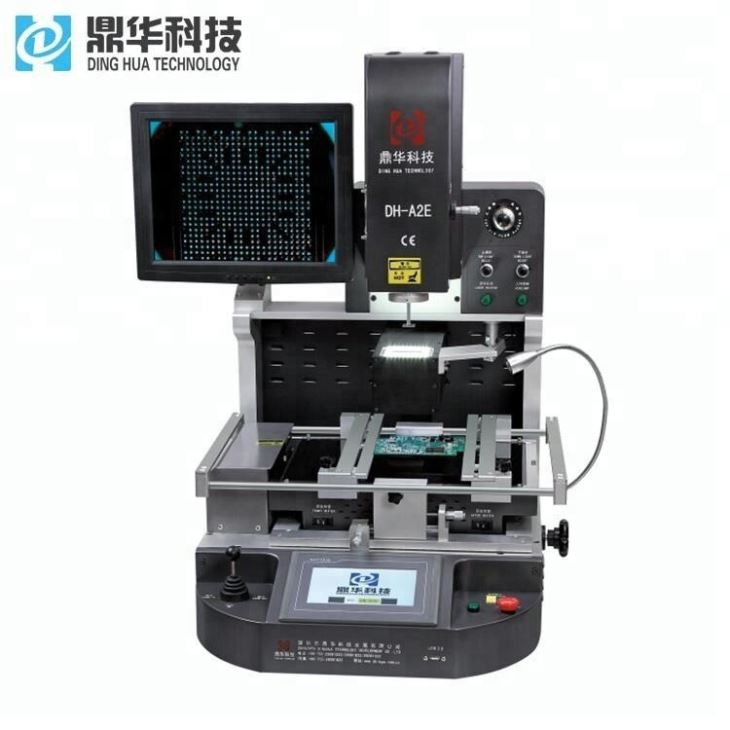

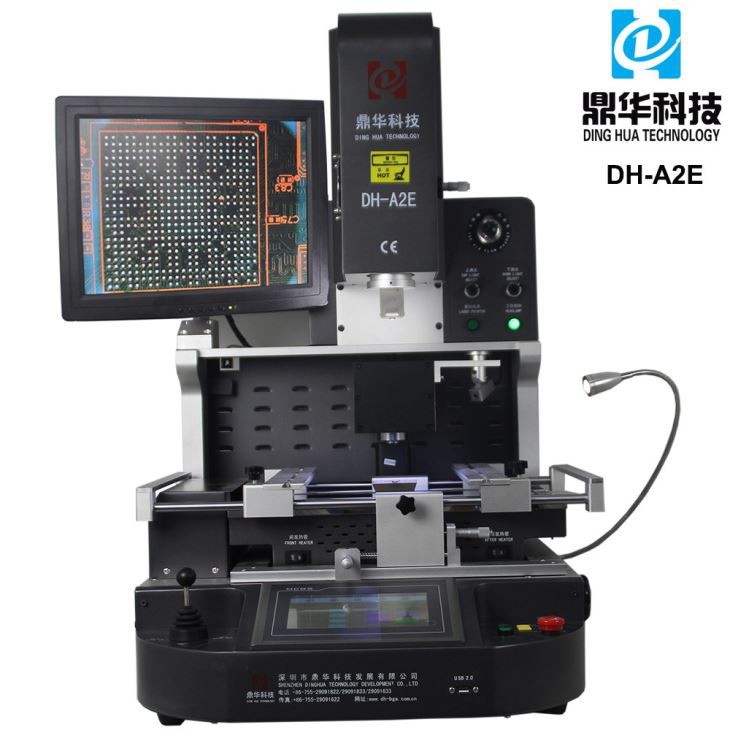

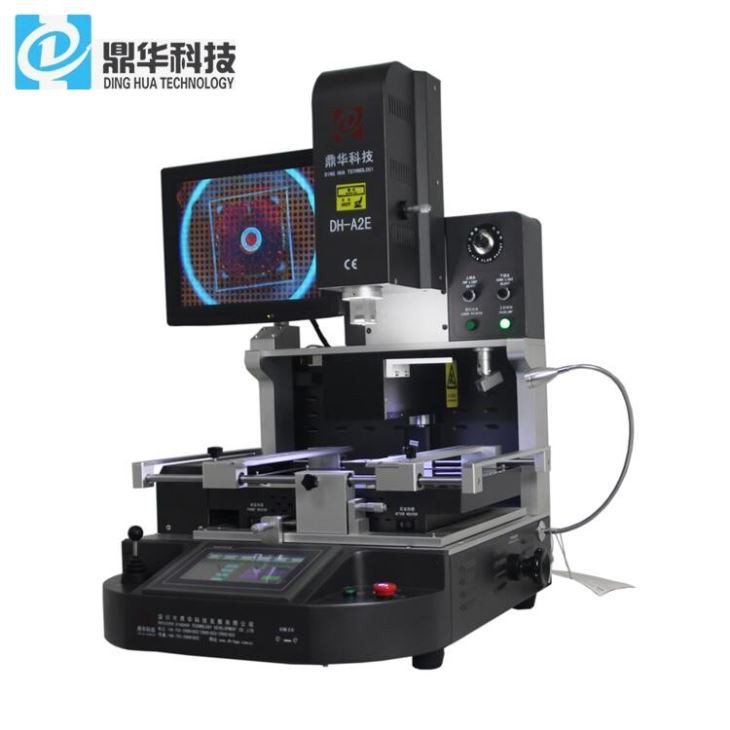

CCD kamera optička stanica za preradu optičke BGA
1. Uvod proizvoda Vodimo preradu! · Visoko efikasna 1200 W Grijanje za grijanje · Usmjereno 1200 W Donje grijanje vrućeg zraka · Veliko područje IR dno grijanje (2700 W) · Integrisano vakuum pipeta za uklanjanje komponenata i precizno postavljanje sa integriranim senzorom sile · ...
Opis
1. Uvod proizvoda
CCD kamera optička BGA preciznost alat je za popravak BGA (kuglični rešetki) čips . Sadrži sistem CCD kamere i optičkog poravnanja komponenti . da bi se u stvarnom vremenu postavljali između jastučića za čip i ubrzavajući rizik od neusklađenosti . ove vrste stanice idealan je za osjetljivu ili visoku gustoću ploču za popravke gdje je preciznost kritična .
Vođeni prepisivanje - preciznost zadovoljava vlast
- Opremljen je visokom efikasnošću gornje grijanjem gornjeg grijanja vrućim zrakom od 1200 W 1200 W
- Fokusirano i precizno 1200 W Grijanje s toplim vazduhom
- Veliko područje 2700 W infracrveni donji grijač za jednolično grijanje
- Ugrađena vakuum pipeta za jednostavno uklanjanje i postavljanje komponenata
- Integrirani senzor sile za visoko precizan plasman komponenta
- Poboljšani sistem vizuelnog navođenja za precizno poravnanje
- Pomoćno pozicioniranje softvera za optimizirani tok rada
- Podešavanje mikrometra za tačnost finog podešenog postavljanja
- Idealno za sve vrste aplikacija za popravak i preradu čipova
2. Specifikacije proizvoda
| Dimenzije (Š x d x h) u mm | 660 x 620 x 850 |
| Težina u kg | 70 |
| Antistatički dizajn (Y / N) | Y |
| Rejting snage u w | 5300 |
| Nominalni napon u V AC | 220 |
| Gornje grijanje | Vrući zrak 1200W |
| Niže grijanje | Vrući zrak 1200W |
| Područje predgrijavanja | Infracrveni 2700W, veličina 250 x330mm |
| Veličina PCB-a u mm | od 20 x 20 do 370 x 410 (+ x) |
| Veličina komponente u mm | od 1 x 1 do 80 x 80 |
| Operacija | 7- Inčni ekran sa izgradom na dodir . 800 * 480 Rezolucija |
| Simbol testa | CE |
3. Aplikacije za proizvod
Naši preradni sustavi podržavaju čitav niz SMD komponenti - od ultra-malih dizajna (008004) do velike BGAS - uz preciznu kontrolu nad svim parametrima procesa za rješavanje bilo kojeg izazova s povjerenjem .
Dizajniran za sve potrebe SMD prerade, osiguravajući pouzdane, dobro-nove rezultate za prepravljene komponente .

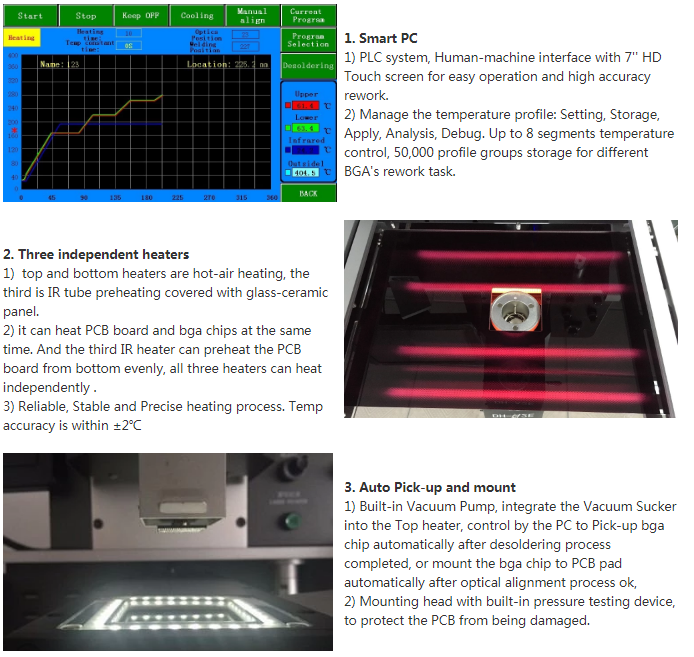

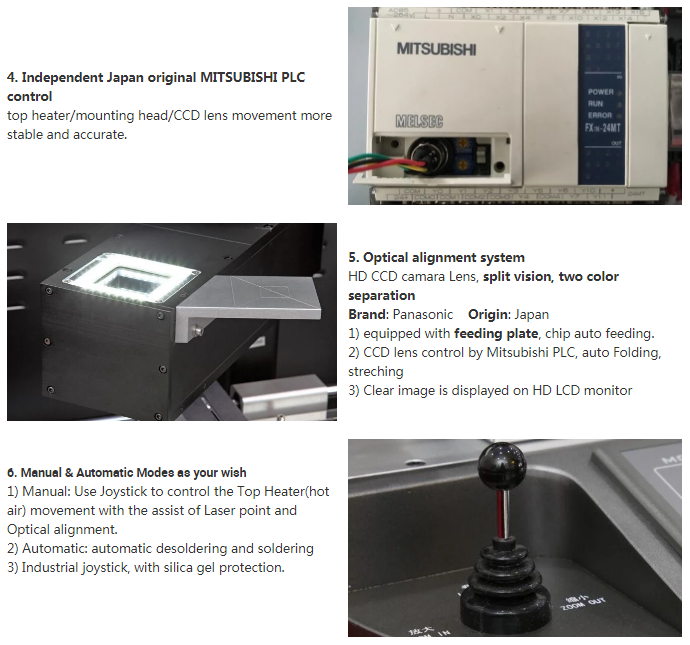

4. Detalji o proizvodu
5. Kvalifikacije proizvoda
6. Naše usluge
Na Dinghua pružamo razne tehničke i prodajne usluge za postojeće i potencijalne kupce, uključujući:
• Podaci i informacije o proizvodu
• Podrška za ugradnju i kalibraciju
• podrška procesa SMT / BGA
• Podrška za održavanje i garanciju
• Podrška za nadogradnju i ažuriranje softvera
7. FAQ
● Želim postati agent Shenzhen Dinghua tehnologije za razvoj CO {. Da li nudite OEM uslugu?
A:Shenzhen Dinghua Development CO ., Ltd . traži agente na različitim globalnim tržištima . Imamo vlastiti odjel za istraživanje i istraživanje i ODM usluge iz cijelog svijeta u cijeloj svijetu su srdačno posjetiti našu fabriku .
● Koje vrste BGA rework mašine za razvoj Shenzhen Dinghua razvoj CO {. uglavnom proizvodi?
Glavne kategorije proizvoda uključuju:
Postavi za prebacivanje tipkovnice BGA
Ručne BGA preplakane stanice sa dodirnim ekranima
Priručnik BGA preplakala sa zaslonom sa dodirnim ekranima i sistemima optičkog poravnanja
Poluautomatske BGA preplate sa zaslonom sa dodirnim ekranima i optičkim sistemima poravnanja
Potpuno automatski BGA preplaćeni stanice sa ekranima za dodir i sistemima optičkog poravnanja
● Koliko mlaznica nudite?
A:Pružamo 3 glavne mlaznice i 2 donje mlaznice od legura protiv hrđevine . Gornja mlaznica dizajnirana je sa pumbenim odzračivanjem za zaštitu okolnih komponenti . magnetska mlaznica jednostavna i zamijeniti .
