Toplozračna optička SMD mašina za preradu
Optička smd mašina za preradu vrućeg zraka 1. Brzi pregled: isporučujemo DH-A5 BGA mašinu za preradu sa boljim performansama. Posvetili smo se bga preradi i automatskim mašinama, pokrivajući većinu Indije, Evrope i američkog tržišta. Očekujemo da postanemo dugo timski partner u Kini. 1....
Opis

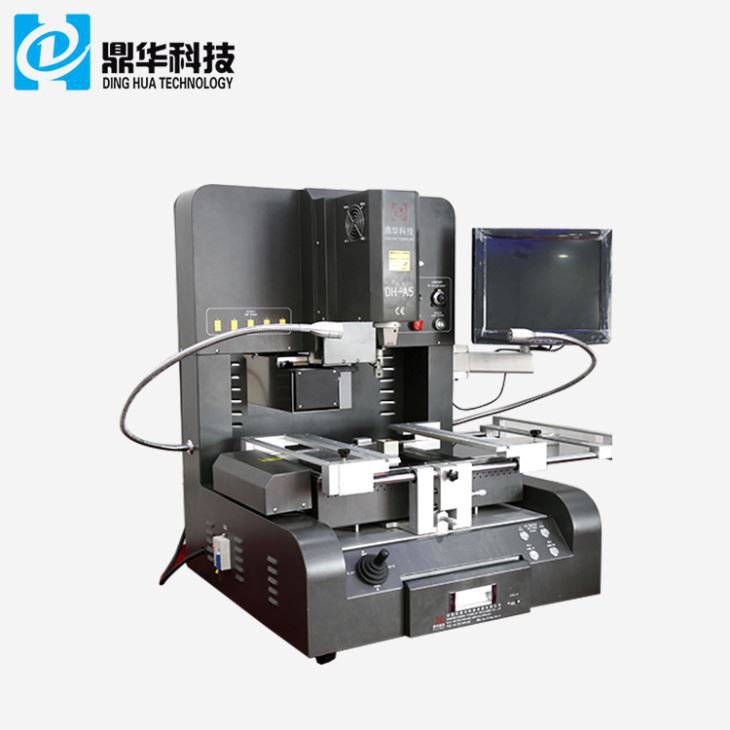

Optička smd mašina za preradu vrućeg zraka
1. Brzi pregled:
Mi isporučujemo DH-A5 BGA mašinu za preradu sa boljim performansama. Posvetili smo se bga preradi i
automatske mašine koje pokrivaju većinu Indije, Evrope i američkog tržišta. Očekujemo da postanu
vaš dugogodišnji timski partner u Kini.
1. Specifikacija
Specifikacija | ||
1 | Totalna snaga | 6800W |
2 | Top grijač | 1200W |
3 | Donji grijač | 2. 1200W, 3. IR grijač 4200W |
4 | Snaga | AC220V±10％50Hz |
5 | Vozač | Korišćen servo drajver. Potpuno automatsko biranje, postavljanje, lemljenje i odlemljenje, hlađenje. |
6 | Način rada | Dva načina rada: ručni i automatski, HD ekran osjetljiv na dodir, inteligentni čovjek-mašina, podešavanje digitalnog sistema. |
7 | chip feeder | automatski, za 1*1~80*80 mm čip |
8 | Optički objektiv CCD kamere | Automatski naprijed/nazad, desno/lijevo |
9 | Uvećanje kamere | 10x - 220x |
10 | Fino podešavanje radnog stola: | ±15mm naprijed/nazad, ±15mm desno/lijevo |
11 | BGA pozicioniranje | Laserska pozicija, brza i precizna pozicija PCB i BGA |
12 | Najveća brzina vazduha | Može se podesiti dugmetom za podešavanje, sprečiti pomeranje sitnog bga. |
13 | Pozicioniranje PCB-a | Inteligentno pozicioniranje, PCB se može podesiti u X, Y smjeru sa "podrškom od 5 tačaka" + V-utorom PCB nosača + univerzalnim učvršćenjima. |
14 | Kontrola temperature | K senzor, zatvorena petlja, PLC kontrola, servo drajver |
15 | Preciznost postavljanja: | ±0.01 mm |
16 | Preciznost temperature | ±1 stepen |
17 | Osvetljenje | 2 kom svjetla, bez obzira da promatrate čip/PCB iz bilo kojeg pogleda, nema sjene |
18 | Skladištenje temperaturnog profila | više od 50000 grupa |
19 | Snimanje temperaturnih profila | snimanje punog temp profila (dobro za analizu) |
20 | Veličina PCB-a | Max 420×470 mm Min 22×22 mm |
21 | BGA čip | 2x{1}}x80 mm |
22 | Minimalni razmak između čipova | 0.15 mm |
23 | Eksterni senzor temperature | 5pc |
24 | Dimenzije | 730x670x940mm |
25 | Neto težina | 91KG |
2. Karakteristike proizvoda i prednosti DH-A5 BGA stanice za preradu
Glavne karakteristike DH-A5 BGA stanice za preradu:
1. Snažan i savršen izbor funkcije
2. Sa osam temperaturnih talasa u memorijskom softveru
3.Može odabrati pravi temperaturni val prema zahtjevima za lemljenje/odlemljenje
4.Inteligentno grijanje temperaturnih valova
5.Može automatski postići lemljenje/odlemljenje
6.podesiva lampa i laser
7. Pogodno za odlemljivanje komponenti pod bilo kojim uglom
8.PID inteligentna kontrola temperature može izbjeći oštećenje IC-a zbog brzog ili neprekidnog zagrijavanja
9. Lijep sistem za topljenje i koristi tehnologiju infracrvenog zavarivanja
10. Toplota se lako probija i ravnomjerno raspoređuje, može odgovarati različitim računarskim, prijenosnim i PlayStation BGA komponentama
11. Prijateljski radni interfejs čovek-mašina i savršen LCD ekran
12. Ergonomski dizajn, praktičan i jednostavan za rukovanje
13.Garancija: 1 godina
DH-A5 BGA stanica za preradu stvarne performanse popravke:

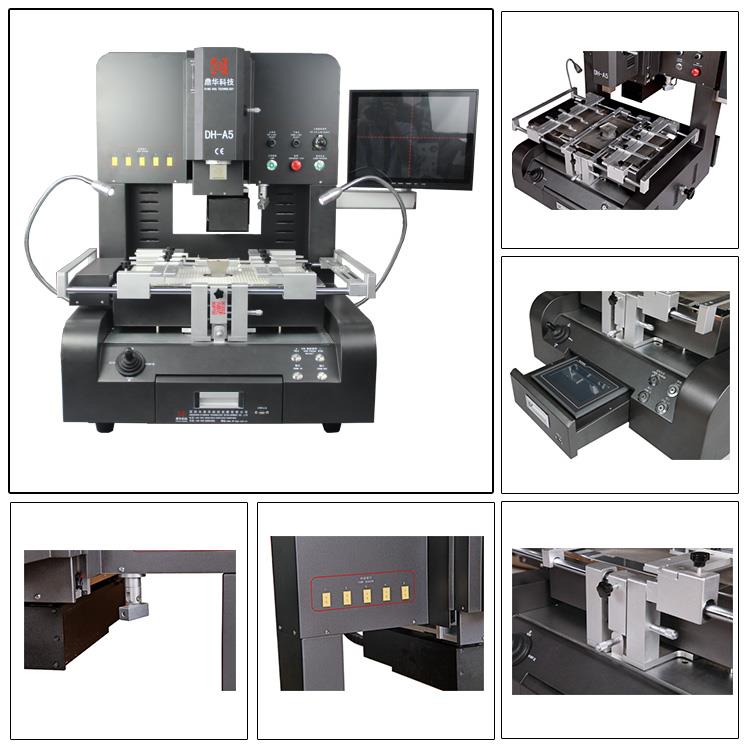

4.Detaljne slike DH-A5 BGA REWORK STANICE

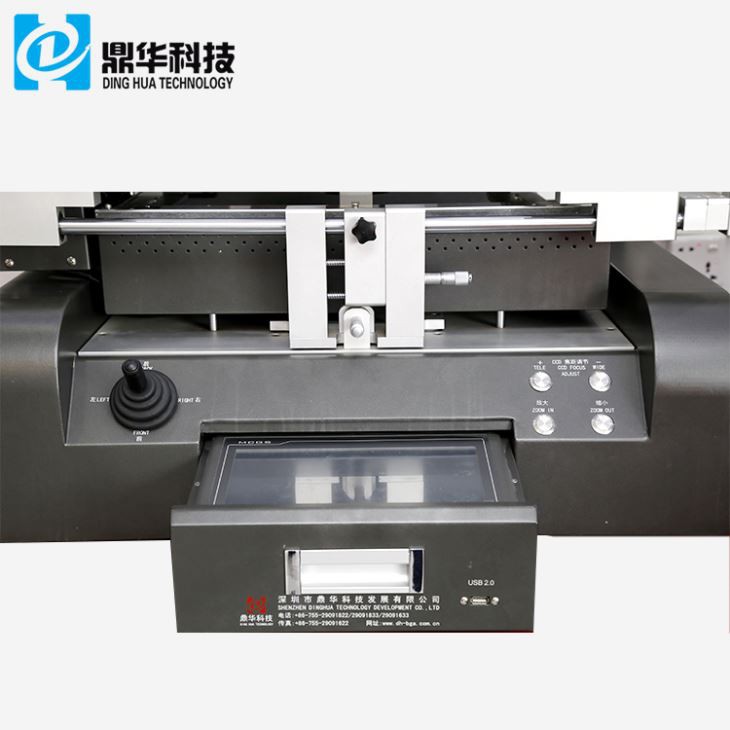

Ulagač čipsa
Potpuno automatski ulagač strugotine, dostupan ulagač za 1*1~80*80 mm

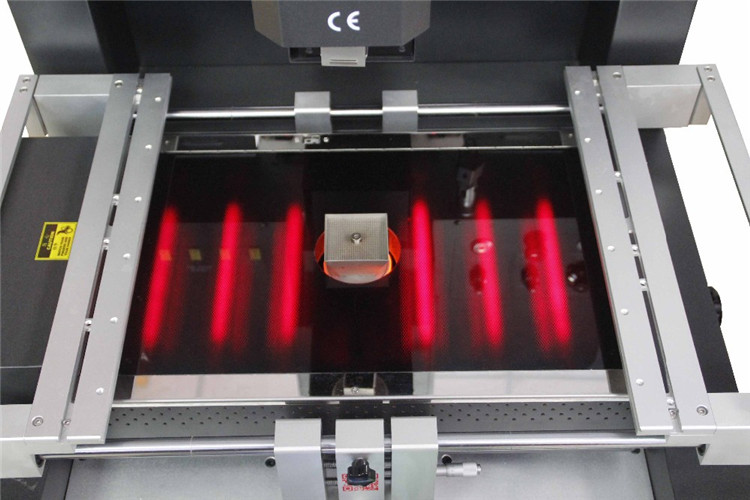

Područje IR predgrijavanja
Cijevi za grijanje od karbonskih vlakana, tamno svjetlo se lakše apsorbira od strane PCB-a/čipa i stakla protiv visokih temperatura
njihovo pokrivanje može spriječiti da bilo koje male komponente i prašina upadnu unutra.

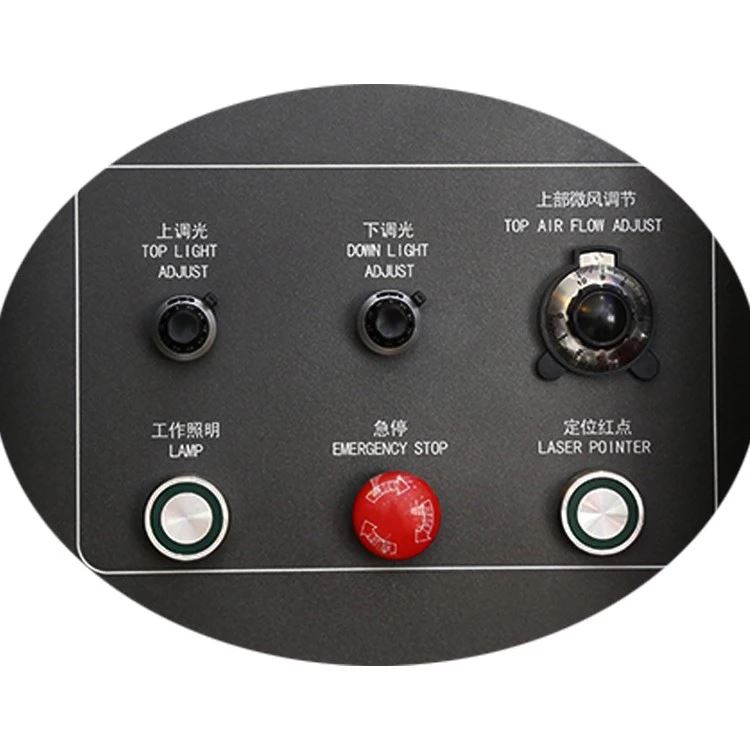

Funkcijska dugmad
1. Dugmad za podešavanje protoka zraka, može se nadograditi u potpuno automatsko (programirano), posebno za male
preciznih komponenti.
2. Prekidač svjetla: 2 svjetla vam mogu pomoći da promatrate PCB ili čip iz bilo kojeg pogleda i bez sjene.
3. Dugme za hitne slučajeve, dugmad za podešavanje optičkih svjetala i lasersko pozicioniranje itd.

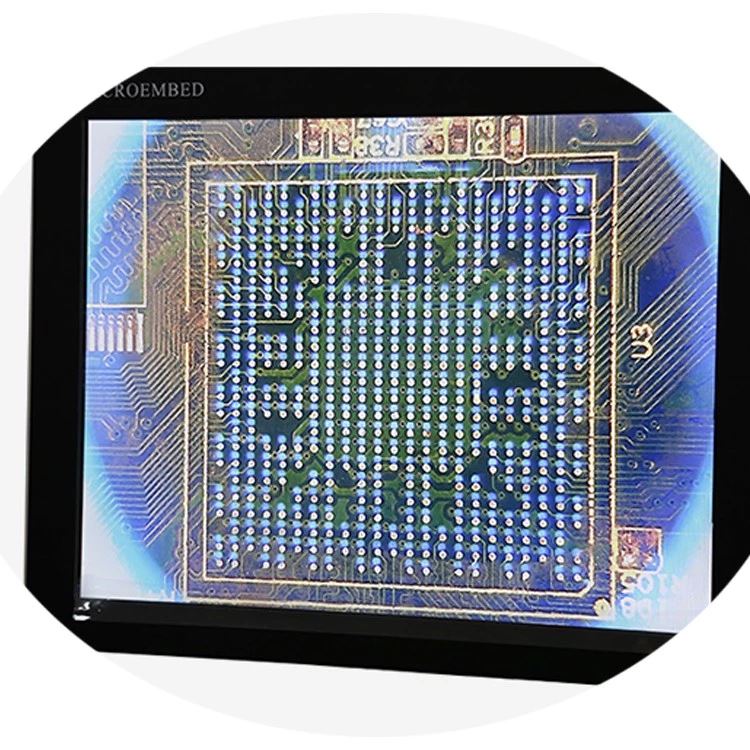

Ekran monitora
1980P, 15 inča, zumiranje 10x~220x, mogu pomoći tehničarima da bolje gledaju sve tačke na čipu i PCB-u.

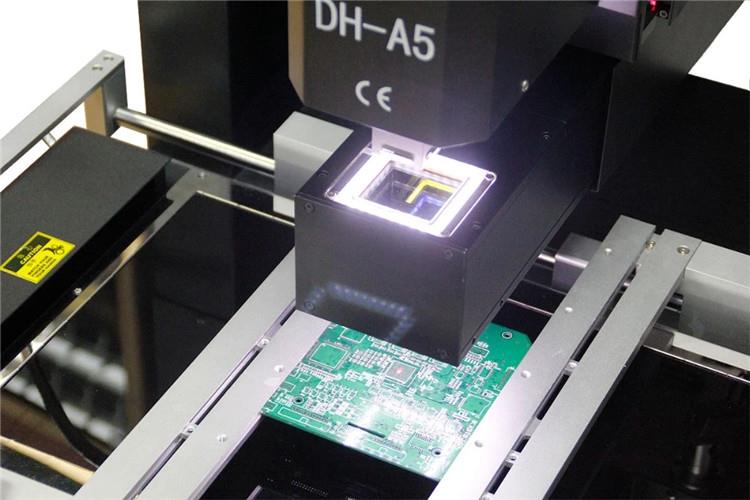

Optička CCD kamera
Uvezen iz Japana, ima dvije strane koje mogu napraviti tačke od čipa i PCB-a koje se posmatraju na ekranu monitora, sa do 5~10 miliona piksela.
6. Pakovanje i isporuka i usluge DH-A5 BGA REWORK STANICE

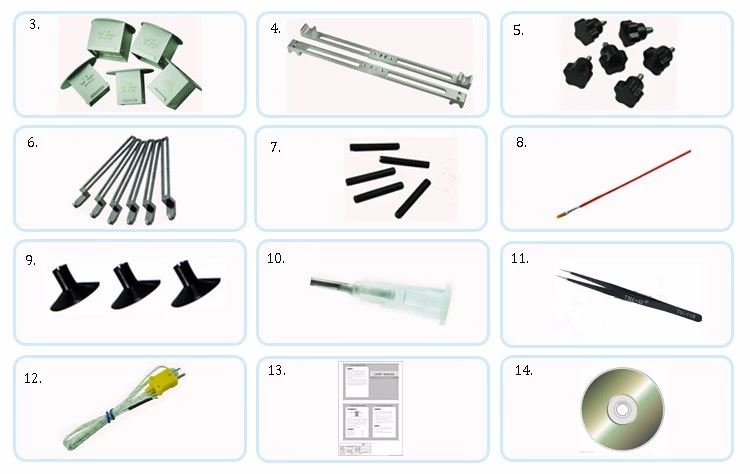

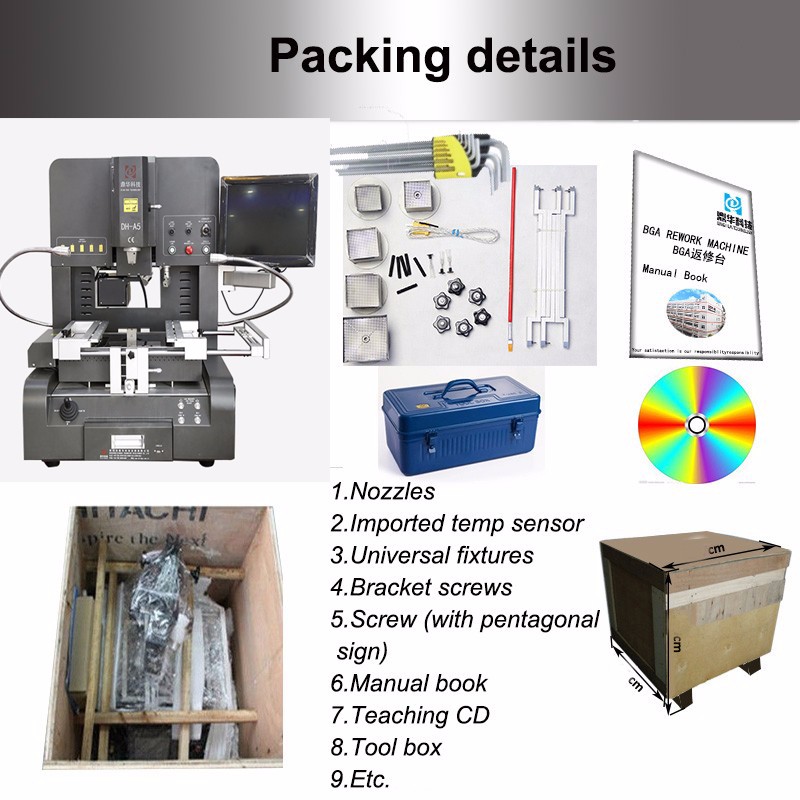

Lista za pakovanje
1, DH-380 BGA stanica za preradu (touch screen) 1 set
2, Displaye 1 set
3, Vakuumski usisni jastučić 3 komada
4, DH-380 specifikacija (ručno) 1 kopija
5, mlaznica za vrući zrak 5 komada (31*31/38*38/41*41/34*34/55*55)
6, kopča za abnormalnost 6 komada
7, gumb za cvjetanje 6 komada
8, potporni vijak 6 komada
9, vanjski temperaturni senzor 1 komad
Detalji isporuke
DHL-om, TNT-om, FEDEX-om, zračnom dostavom, pomorskom dostavom i kopnenim prijevozom itd. potrebno je 3-30 dana da stignu na odredište prema različitim načinima dostave.
7. Prednosti Dinghua BGA stanice za preradu:
Zašto odabrati nas
Mi smo profesionalni proizvođač BGA stanica za preradu. I u ovoj oblasti su više od 13 godina.
Bavi se dizajnom, razvojem, proizvodnjom i prodajom.
2. Naša mašina je najbolja u kvaliteti sa niskom cijenom. Popularni su u radionicama za popravke i školama za obuku u cijelom poslu.
Dobrodošli da budete naš agent.
3. Brza dostava: FedEx, DHL, UPS, TNT i EMS. Mnogi modeli stalno na lageru.
4. Plaćanje: Western Union, PayPal, T/T.
5.OEM i ODM su dobrodošli.
6.Sva mašina će biti opremljena uputstvom za upotrebu i CD-om.
