Optička kamera Bga Rework Station

Optička kamera BGA stanica za preradu

DH-A4D vrhunska stanica za preradu, koja se koristi za telefone, MacBook, PCB za kontrolu automobila i inteligentni PCB, itd.

sa vertikalnom laserskom točkom, pametnim ulagačem čipova, potpuno automatskim optičkim CCD-om, itd. Koristila ga je grupa kompanija i

međunarodne kompanije u inostranstvu, kao što su Foxconn, Google, Volvo, itd.

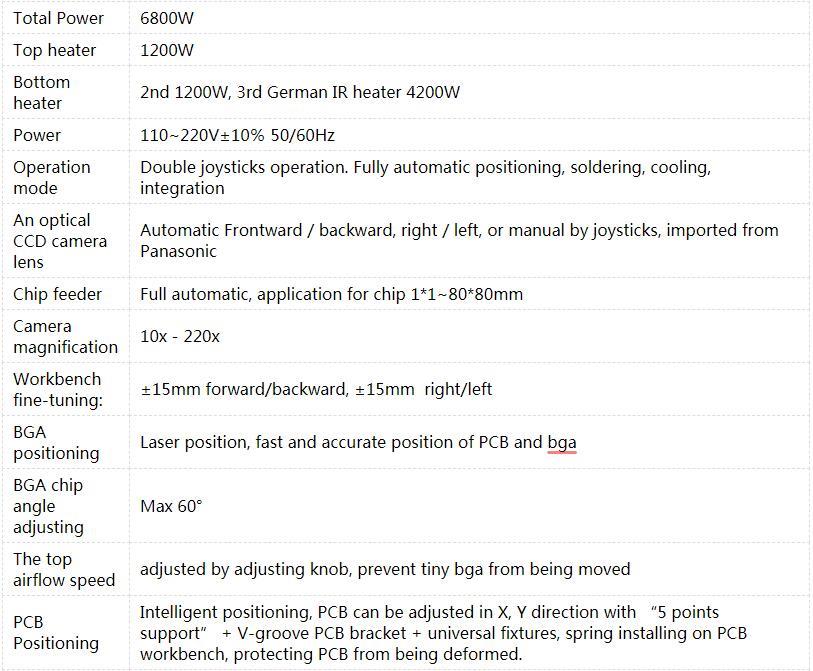

Parametar proizvoda optičke kamere BGA stanice za preradu

Neke karakteristike optičke kamere BGA stanice za preradu

Visoko efikasna hibridna grijaća glava od 6800 W

IR donje grijanje velike površine u 3 zone grijanja (4200 W)

Integrirana vakuumska pipeta za uklanjanje i postavljanje komponenti

Veoma precizno postavljanje sa integrisanim senzorom sile

Poboljšani vizuelni asistent

Postavljanje komponenti uz pomoć kompjutera

Kontrola procesa i dokumentacija se mogu sačuvati na mašini ili eksportovati preko USB 2.0

Pogodan za upotrebu u fabrici, laboratoriji Univerziteta i dr.

Detalji o proizvodu BGA stanice za preradu optičke kamere

Ekran monitora, 15 inča, HD 1080P, koji se može uvećati ili umanjiti 10~220x, koristi se za tačke na PCB-u i čipove.

Označena svjetla za 3 nezavisna područja grijanja, kada se zagrijavaju, svjetla će neprekidno treperiti, sve dok

postavljene su temperature koje su dostigle.

Pametan ulagač čipova i potpuno automatsko optičko CCD sočivo, ulagač može biti dostupan za 1*1~80*80 mm, optičko CCD sočivo uvezeno iz

Panasonnic, kvalitetan i izdržljiv, i fider i optički CCD mogu raditi zajedno naprijed, nazad, lijevo ili desno.

Ventilator za hlađenje PCB-a hlađen nakon lemljenja ili odlemljenja, kako bi se osiguralo da se što prije spusti na normalnu temperaturu.

Ako se pritisne dugme za hitne slučajeve, ili ako se radi preko njega, automatski će raditi za hlađenje.

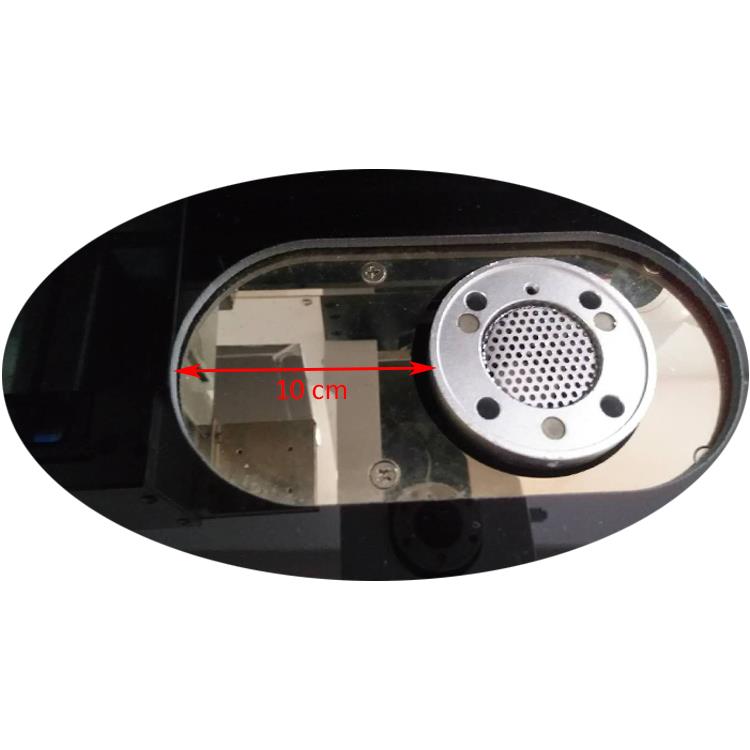

Pomična IR zona za predgrijavanje, bolja je za precizno predgrijavanje PCB-a i čipova, cijelo IR područje se može pomjeriti udesno ili ulijevo 10 cm.

Cijevi za grijanje od karbonskih vlakana prekrivene su staklenim štitom, tamno svjetlo lako se apsorbira od strane PCB-a ili čipa, a stakleni štit

može blokirati male komponente ili prašinu da ne padne unutra, tako da se uvjerite da je unutrašnjost mašine čista i da nema 4 komada

cijevi, od kojih se dvije mogu isključiti ako nije potrebno.

Naši vrijedni kupci koji koriste naše mašine

Ovi kupci kao gore koriste našu stanicu za preradu BAG, automatsku mašinu za zaključavanje vijaka ili automatsku stanicu za lemljenje,

iako Apple i Google kupuju naše mašine od svog ugovornog proizvođača.

Imamo oko 100 patenata i oni se povećavaju, samo radi promocije novih proizvoda koji zadovoljavaju različite zahtjeve kupaca

u različitim poljima.

Dostava proizvoda, servis i pakovanje ove optičke BGA stanice za preradu

1. Prije isporuke, mašina će biti testirana vibriranjem najmanje 24 sata kao vozilo koje se kreće na putu, samo radi provjere da li će se desiti neki problem na mašini, nakon toga će mašina raditi 24 sata da se vidi ako je normalno.

2. Mašina će biti upakovana u kutiju od šperploče sa penom unutra i korišćenjem drvenih šipki za fiksiranje, jedna knjiga priručnika i nastavni CD će biti stavljeni u kutiju.

3. 3 godine garancije za grejače (oni su jedini potrošni materijal na mašini), 1 godina za celu mašinu (2 godine za distributera) i doživotna podrška za tehničko obezbeđenje mašine.

FAQ za optičku BGA stanicu za preradu

1. P: Mogu li dizajnirati (promijeniti) nešto na mašini?

O: Obično je u redu ako je ova mašina naša radionica, ali ako ste primili mašinu, ne možete pokušati da promenite njenu strukturu bez dozvole.

2. P: Koji su koraci popravke BGA?

O: Prvo uklonite komponente; Zatim uklonite zaostali lem. Nakon što ste uklonili sav višak lema i BGA je ponovno namotan, konačno, lemljenje.

3. P: Hoće li gornja glava mašine brzo pasti, a zatim slomiti čip i PCB?

O: Za zaštitu PCB-a i čipa od zgnječenja, ugrađen je uređaj za ispitivanje pritiska u montažnoj glavi. Kada uređaj za ispitivanje pritiska otkrije bilo kakav pritisak, gornja glava mašine će se automatski zaustaviti.

4.P: Ugrađeni vakuum u montažnoj glavi automatski preuzima BGA čip nakon što je odlemljenje završeno.

O: Tokom procesa grijanja, temperatura je vrlo visoka. Nakon što se proces zagrijavanja završi, da li trebam odabrati čip na PCB-u?

Znanje o stanici za preradu optičkih kamera BGA

Topli vazduh u odnosu na IR stanice za preradu: osnovne razlike

Glavna razlika između vrućeg zraka i IR stanica za preradu je način na koji zagrijavaju PCB komponentu. Kao što im nazivi impliciraju, stanice sa toplim zrakom koriste zagrijani zrak, dok IC stanice koriste infracrvene zrake. Na stanici s toplim zrakom, niz mlaznica različite veličine usmjerava cirkulaciju zraka i osigurava ravnomjernu distribuciju topline. IR sistemi, s druge strane, mogu koristiti fiksni keramički grijač, grijače tipa IR svjetla ili fokusirani snop. Jeftinije mašine koriste grejač keramičkog tipa za zračenje toplote. Ovo nije istina IR, ali to je ono što proizvođači reklamiraju. Mašine srednjeg ranga koriste IR svjetlo i mogu koristiti lamele za kontrolu grijanog područja. I keramički grijači i IR sa lamelama ne rade uvijek dobro fokusiranje grijanog područja. Dijelovi koji okružuju BGA možda će morati biti zaštićeni kako bi se zaštitili od oštećenja toplinom. Sa pravim fokusiranim IC snopom, lako možete podesiti snop sa male površine na veliku površinu. Dijelovi koji okružuju BGA nisu pogođeni i zrak ima vrlo precizan fokus na području koje odaberete za grijanje. Jedna od prednosti ove vrste IR je ta što ne morate kupovati različite toplinske mlaznice kao što to činite sa mašinama za vrući zrak. Nedostatak je što IR svjetla i IR zrak možda neće zagrijati određene svjetlije ili srebrne dijelove. Možda ćete morati nanijeti posebnu crnu traku da bi se dijelovi zagrijali.
