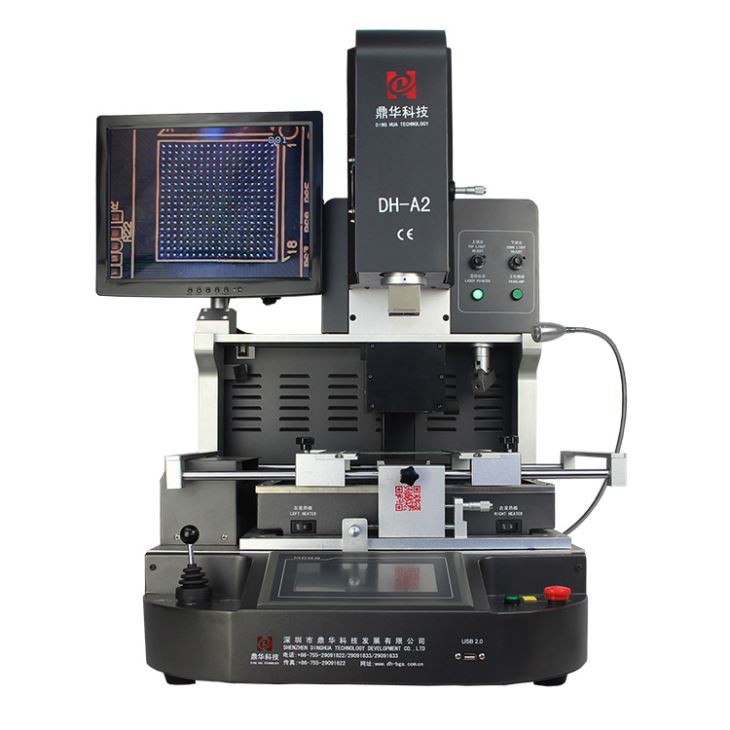

Optička stanica za preradu BGA sjevernog mosta
1. DH-A2 automatska BGA stanica za preradu sa ekranom osetljivim na dodir i optičkim sistemom za poravnanje.
2. Visoka stopa uspješnosti popravke.3-godina garancije za sistem grijanja.1-godišnja garancija za cijelu BGA stanicu za preradu
3. Prikladna veličina PCB-a: Max450*490,Min22*22mm; Veličina čipa: 80*80-1*1mm
4. PLC kontrola.
Opis
Optička stanica za preradu BGA sjevernog mosta
1.Primjena stanice za preradu optičkog sjevernog mosta BGA
Pogodno za PCB različitih elektronskih proizvoda.
Matična ploča računara, pametnog telefona (Iphone, Huawei, Samsung), laptopa, MacBook logičke ploče, digitalne kamere, klima uređaja, TV-a i druge elektronske opreme iz medicinske industrije, komunikacijske industrije, automobilske industrije itd.
Pogodno za različite vrste čipova: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, LED čip.

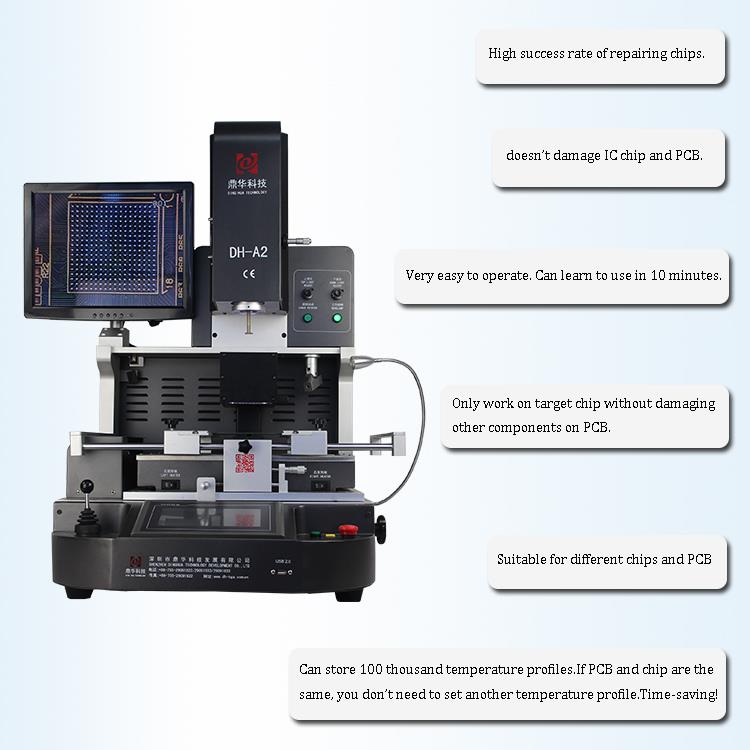

2. Karakteristike proizvoda BGA stanice za preradu optičkog sjevernog mosta
• Automatsko odlemljivanje, montaža i lemljenje.
• Visoka stopa uspješnosti popravke čipa i PCB-a.
•Mašina neće oštetiti okolne komponente oko ciljnog čipa na PCB-u zbog stroge kontrole temperature.
• Precizan optički sistem poravnanja
Panasonic CCD sočivo kamere efikasno povećava tačnost poravnanja i uspešnost popravke. Slika prikazana na ekranu monitora.
• Tri neovisno kontrolirana grijača. Koristi kontrolu zatvorene petlje termoelementa k-tipa i PID sistem automatske temperaturne kompenzacije, zajedno sa PLC-om i temperaturnim modulom da omogući precizno odstupanje temperature do ±2 stepena Celzijusa.
3.Specifikacija optičkog optičkog sjevernog mosta BGA stanice za preradu
| Snaga | 5300w |
| Top grijač | Topli vazduh 1200w |
| Donji grijač | Topli vazduh 1200W. Infracrvena 2700w |
| Napajanje | AC220V±10% 50/60Hz |
| Dimenzija | L530*Š670*V790 mm |
| Pozicioniranje | V-utor PCB nosač, i sa vanjskim univerzalnim učvršćenjem |
| Kontrola temperature | Termopar tipa K, kontrola zatvorene petlje, nezavisno grijanje |
| Preciznost temperature | ±2 stepena |
| Veličina PCB-a | Max 450*490 mm, Min 22 *22 mm |
| Fino podešavanje radnog stola | ±15 mm naprijed/nazad, ±15 mm desno/lijevo |
| BGA čip | 80*80-1*1mm |
| Minimalni razmak između čipova | 0.15 mm |
| Temp Sensor | 1 (opciono) |
| Neto težina | 70kg |

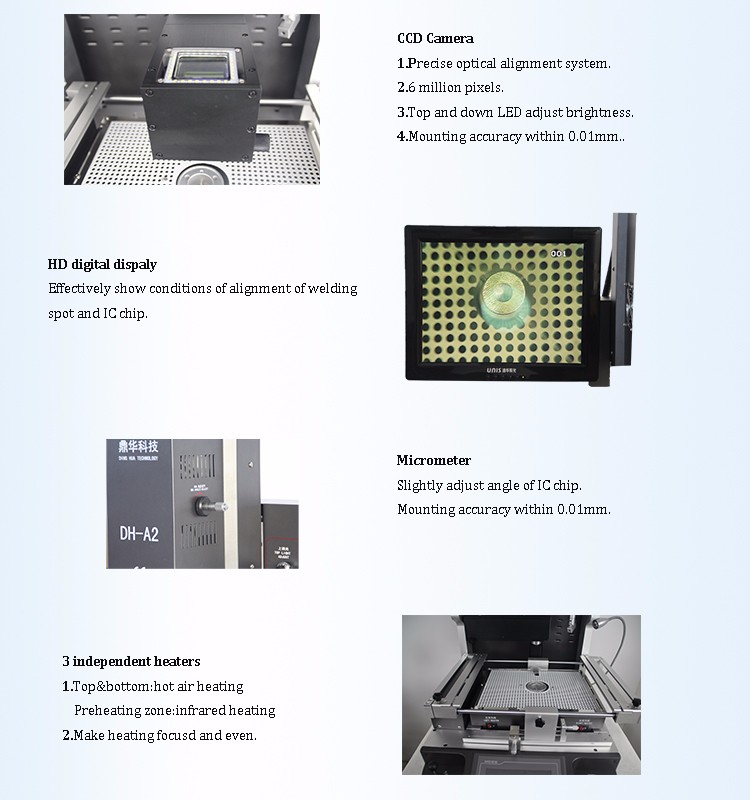

4.Detalji stanice za preradu optičkog sjevernog mosta BGA
1.CCD kamera (precizan optički sistem poravnanja);
2.HD digitalni displej;
3. Mikrometar (podešavanje ugla čipa);
4.3 nezavisni grijači (topli zrak i infracrveni);
5. Lasersko pozicioniranje;
6. HD touch screen interfejs, PLC kontrola;
7.Led headlamp ;
8. Kontrola džojstika .
5. Zašto odabrati našu BGA stanicu za preradu optičkog sjevernog mosta?
6.Sertifikat stanice za preradu optičkog sjevernog mosta BGA
Da bi ponudio kvalitetne proizvode, SHENZHEN DINGHUA TECHNOLOGY DEVELOPMENT CO., LTD je bio prvi koji je prošao UL, E-MARK, CCC, FCC, CE ROHS sertifikate. U međuvremenu, da bi poboljšala i usavršila sistem kvaliteta, Dinghua je prošla ISO, GMP, FCCA, C-TPAT sertifikat za proveru na licu mesta.

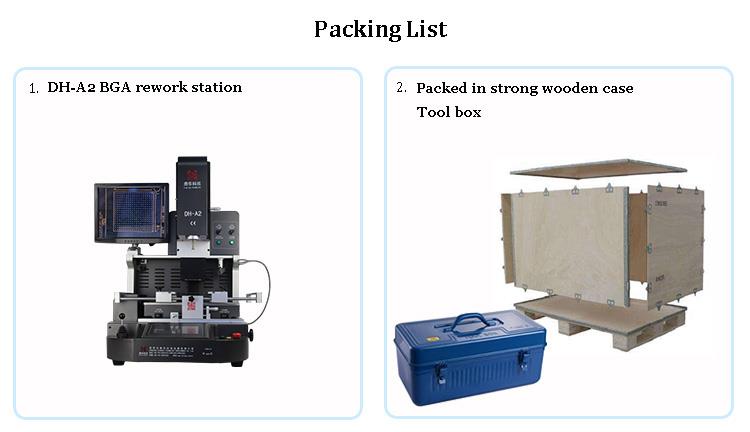

7. Pakovanje i otprema stanice za preradu optičkog sjevernog mosta BGA
8. FAQ
• Koje su funkcije ekrana osjetljivog na dodir u vašoj BGA stanici za preradu optičkog sjevernog mosta?
O: 1. Dodirni ekran, pametni računar je mozak mašine. PLC sistem, čovek-mašina interfejs sa ekranom osetljivim na dodir
za lak rad i preradu visoke preciznosti.
2. Upravljajte profilima temperature: podešavanje, skladištenje, primjena, analiza i otklanjanje grešaka. Do 16-segmenta
kontrola temperature,100,000 grupiše memoriju za različite BGA-ove temperaturne profile.
3. Kontrolirajte mašinu.
•Koja je funkcija laserskog pozicioniranja?
O: Ugrađeno infracrveno lasersko pozicioniranje, pomaže brzom pozicioniranju PCB ploče.
•Da li je grijanje topli zrak ili infracrveno?

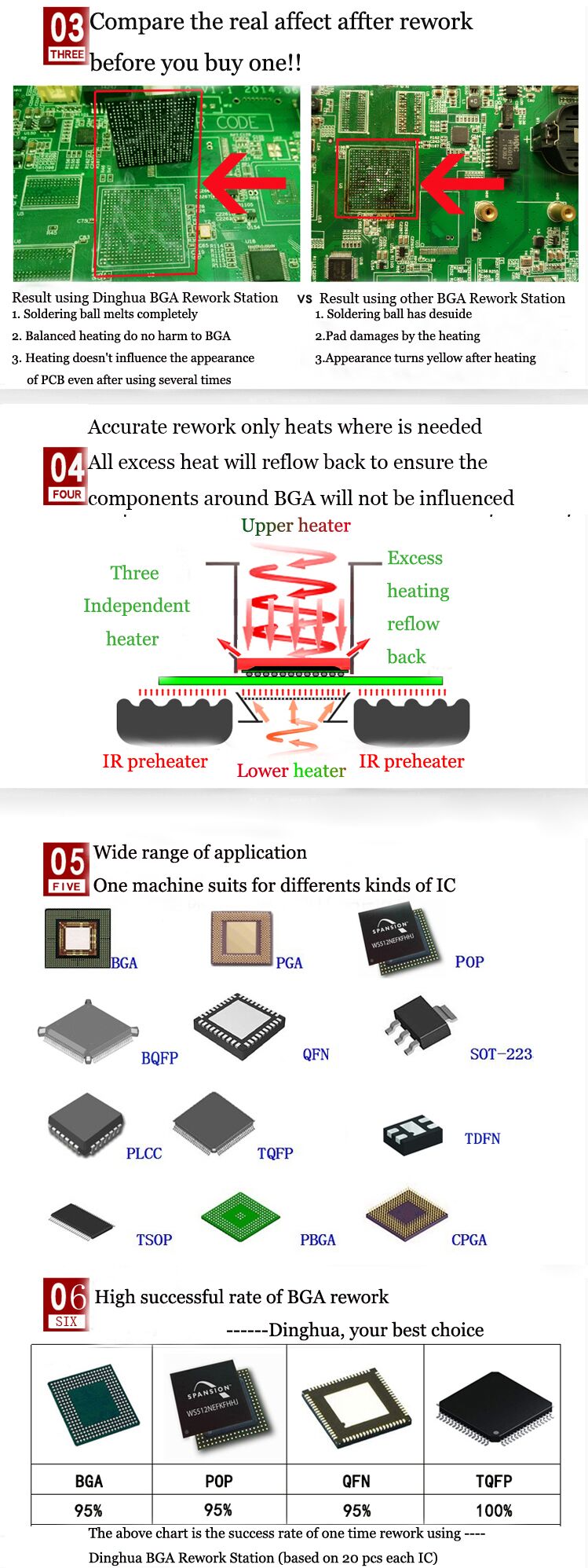

Postoje tri nezavisna grijača. Vrh vrući zrak + donji vrući zrak + infracrvena platforma za predgrijavanje. Gornji i donji dio
može se pomicati prema gore/dolje. Ovo može učiniti grijanje fokusiranim i ujednačenim. Efikasno povećati stopu prerade.
