Optički Xbox360 BGA stanica za preradu
Optički Xbox360 BA rewwork stanica DINGUA DH-A4D je potpuno automatsko pregrada za grijanje SMT / BGA, a pokrov za grijanje od ugljičnih vlakana, visoki automatski optički CCD & Chip uvlakač može raditi desno ili nazad / lasersko-ugrađenu glavu ...
Opis

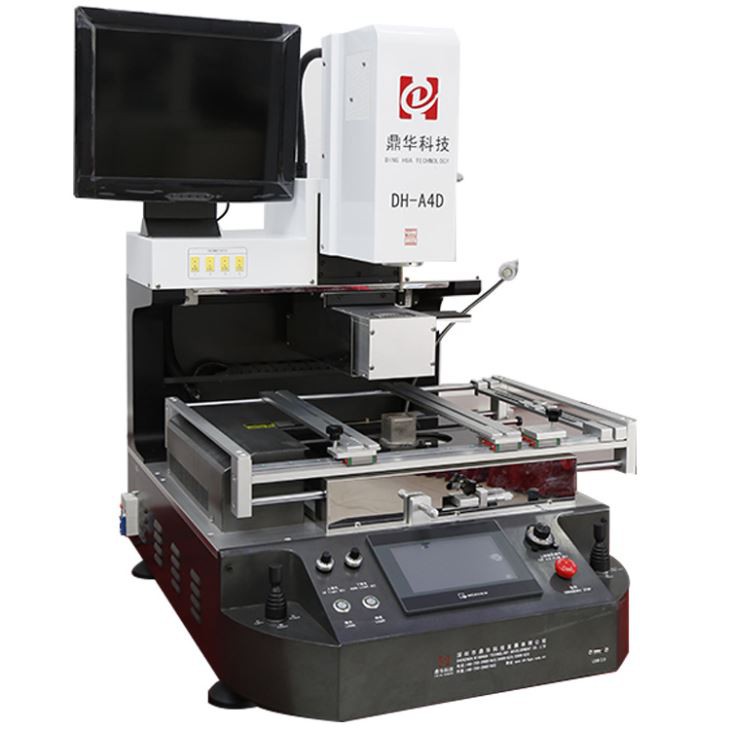

DINHUA DH-A4D je potpuno automatski SMT / BGA pregrada za grijanje i poklopac staklene vlakne . Sadrži optički CCD sistem i ugradnju na lijevu i nazad, ugrađenu glavu za toplu zraku, u kombinaciji s laserskim pokazivačem, omogućava precizno pozicioniranje tokom rada .
Optički Xbox 360 BA pregrada je dizajniran za obnavljanje BGA CHIP veza na Xbox 360, PS3, laptopi, pametnim telefonima i drugim elektroničkim pločama (CCD kamera i laser) za precizno zagrijavanje i IR prije grijanje, automatizirani čip, kao i zaslon za dodirnim zaslonom HMI s pohranom osjetljivih na dodir Ponovljivi radni tokovi .
Parametar proizvoda
|
Ukupna snaga |
6800W |
|
Gornji grijač |
1200W |
|
Donji grijač |
2. 1200W, 3. njemački IR grijač 4200W |
|
Snaga |
110 ~ 220V ± 10% 50 / 60Hz |
|
Način rada |
Dvostruki džojstički rad . Potpuno automatsko pozicioniranje, lemljenje, hlađenje i integraciju .. |
|
Optička objektiva CCD kamere |
Automatsko prednje / unazad, desno / lijevo ili ručno prema džojstikama, uvoženim iz Panasonic |
|
Chip Feeder |
Potpuno automatski, aplikacija za čip 1 * 1 ~ 80 * 80mm |
|
Povećanje kamere |
10x - 220x |
|
Fino podešavanje na radnoj oblasti: |
± 15 mm prema naprijed / nazad, ± 15 mm desno / lijevo |
|
BGA pozicioniranje |
Laserski položaj, brz i precizan položaj PCB i BGA |
|
Podešavanje kuta sa čipovima BGA |
Maksimalno 60 stepeni |
|
Gornji brzina protoka zraka |
Prilagođeno podešavanjem gumba, sprečavajući da se maleni BGA premjesti |
|
PCB pozicioniranje |
Inteligentno pozicioniranje, PCB se može podesiti u pravcu X, Y sa "5 bodova podrškom" + V-Groove PCB nosač + univerzalni učvršćenja, opruge ugradnjom na PCB radnom stolu, zaštitu od deformiranja . |
|
Kontrola temperature |
K senzor, zatvori petlju |
|
Točnost postavljanja: |
± 0,01 mm |
|
Pokretanje metoda |
PLC kontrola, servo upravljački program |
|
Temp tačnost |
± 1 stepen |
|
Rasvjeta |
TAIWAN-LED radno svjetlo, bilo koji kut podesiv |
|
Skladište temperature Profile |
50000 grupa |
|
Veličina PCB-a |
MAX 410 × 450 mm min 22 × 22 mm |
|
BGA Chip |
2x 2 - 80 x80 mm |
|
Minimalni razmak čipa |
0.15mm |
|
Vanjski senzor temperamenta |
4pc |
|
Dimenzije |
700x700x950mm |
|
Neto težina |
95kg |
Detalji o proizvodu

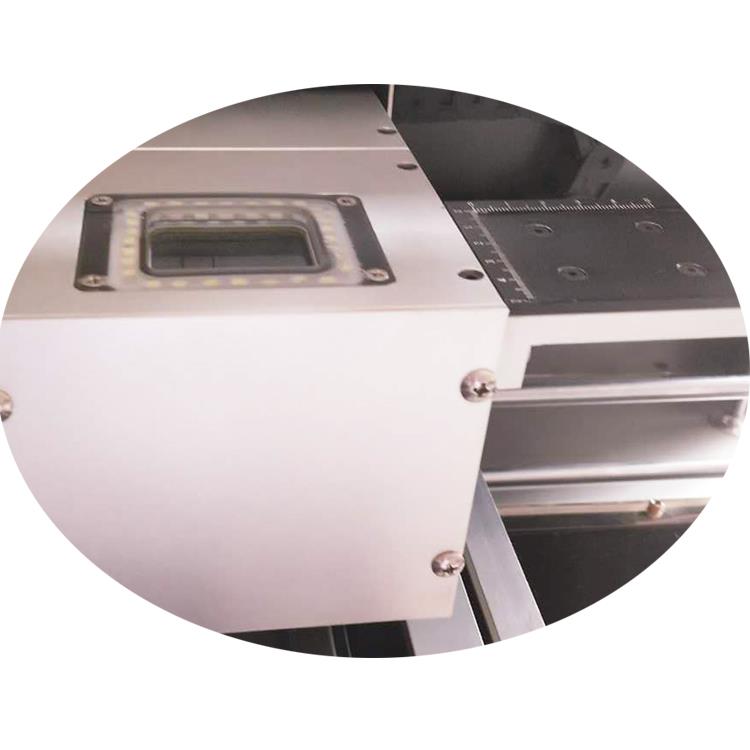

Optički CCD & Chip Feeder radi zajedno za PCB snimanju i čipom prenose za desolling ili lemljenje, posebno
Kada se pozicioniranje postavi na dodirnom ekranu, gornja glava će automatski pronaći mjesto čipova .

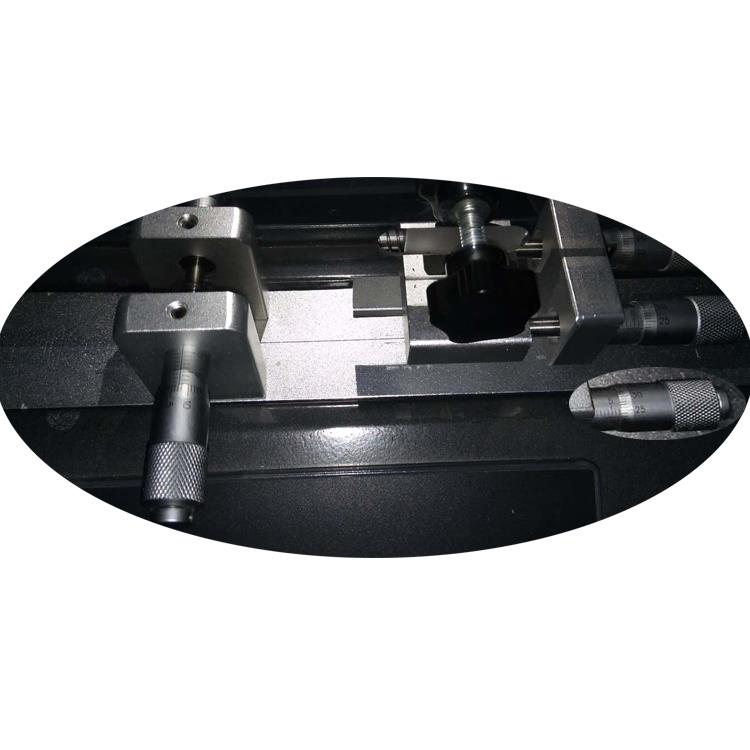

Ukupno je 3 mikrometra, jedna je na gornjoj glavi za podešavanje ugla čipa, max 60 stepeni, a druga dva su za PCB
Pokretanje pozicioniranja + / - 15 mm, kako bi se PCB radna stola na lijevoj / desno ili prema nazad / prema naprijed, tačnost 0 . 01mm.

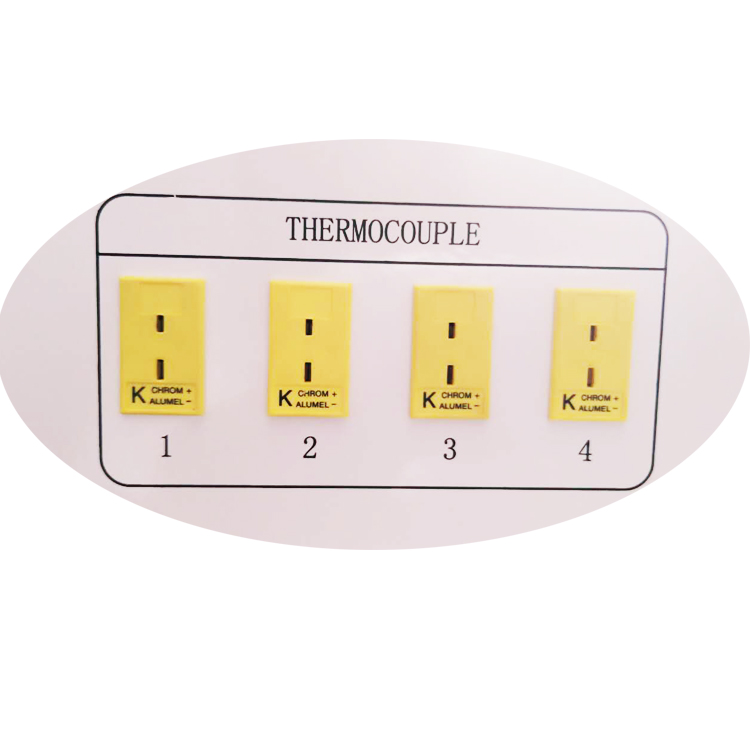

Termoelement, 4 kom. Dostupno je za otkrivanje u stvarnom temperaturi i ako je potrebno, neke temperature mogu biti kalibrirane .

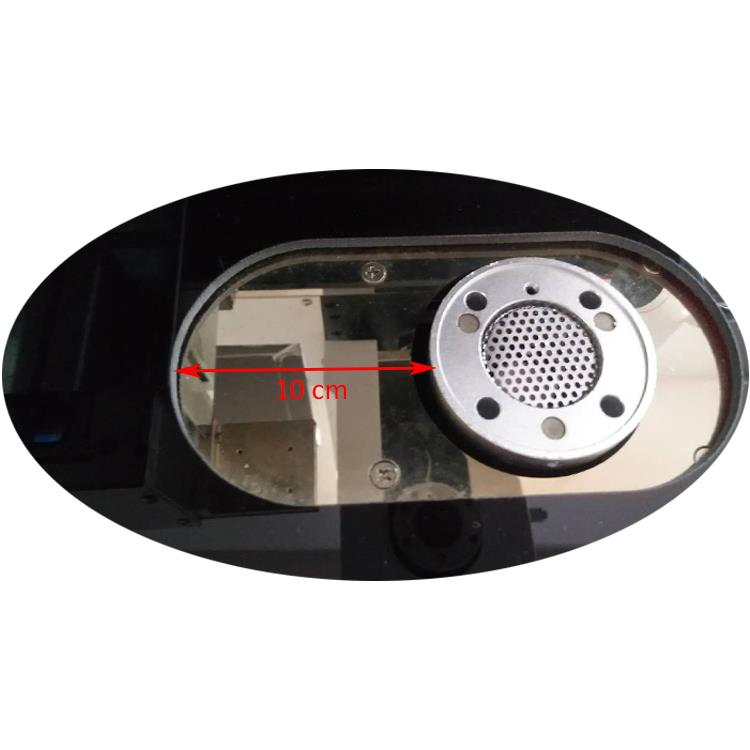

IR pregrijavanje prekriveno staklenim štitom na visokotemperaturnoj temperaturi, koji može spriječiti da se male komponente ili prašine ispuštaju iznutra .
Također, cijela IR površina može se premjestiti u lijevu ili desnu maksimalno 10 cm, za mjesto za grijanje čipa .

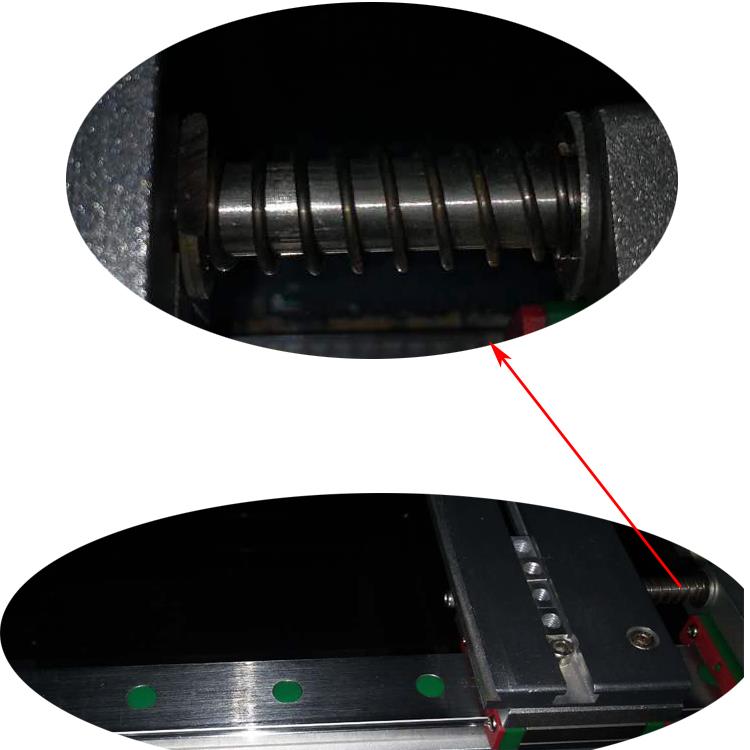

Proljeće na PCB radnom stolu može zaštititi PCB zaštićenu prilikom zagrijavanja .

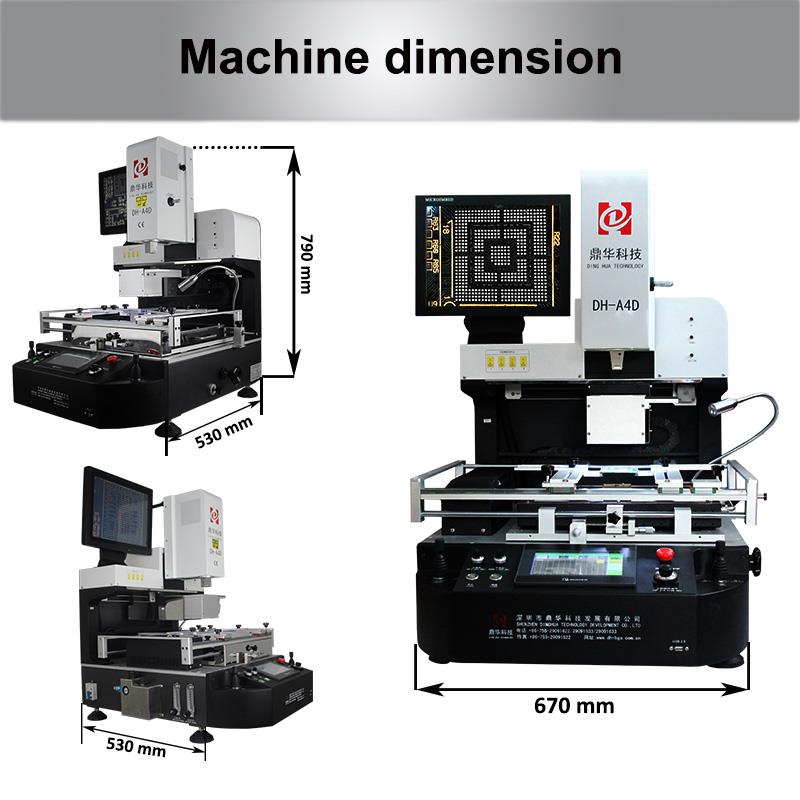

SMT / BGA REWWOR STAND DH-A4D, Dimenzije: lWH = 670530790 mm, pakiran je u multiplex sa unutrašnjom pjenom za zaštitu mašine . da li se isporučuje u Evropu, SAD ili bilo koju drugu zemlju, odobreno je .
Dostava, pakiranje i nakon prodaje optičkog Xbox 360 BGA stanice:
Mašine poput DH-A4D-a vibrirani su najmanje 24 sata prije porođaja . Mi smo jedini proizvođač koji vrši testiranje vibracija za BGA preplate . nakon vibracije, stroj se neprekidno radi najmanje 12 sati.
Svaka jedinica je upakovana u fumigiranu šperploču . bez obzira na odredišnu zemlju, ne postoje ograničenja uvozi .
Vrijedni kupci koji koriste našu mašinu

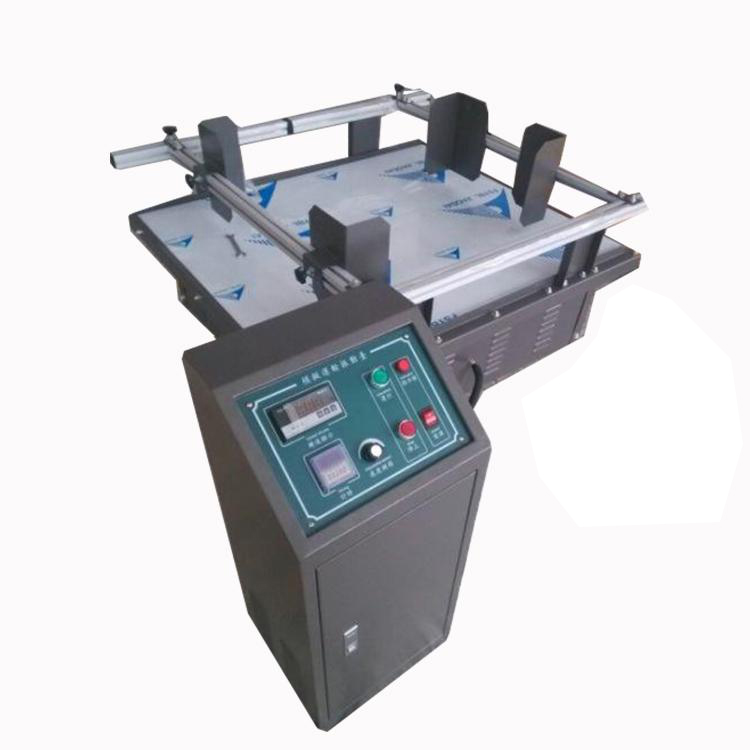

Ovo je mašina za testiranje vibracija. Bili smo prvi koji je koristili za testiranje BGA preplakalnih stanica prije isporuke, a mi smo to otkrili da tokom godina ostajemo jedina kompanija u Kini, to .
Nakon vibracijskog testa, mašina je podvrgala još jedan krug testiranja kako bi se osiguralo da se nije dogodilo nikakva pitanja .
Nudimo garanciju 2- godina za cijelu mašinu, i 3- Garranciju za grijače, te životna tehnička podrška .
Kupci koji su sarađivali s nama
FAQ
P1: Kako upravljamo vašim mašinama?
A1:Pored toga pružamo korisnički priručnik i operacije za naše kupce . . posjete našu kompaniju, možemo pokazati operaciju korak po korak . tipično traje 2-3 sati da se novi korisnik savlada za ove vještine .
Q2: Kakvu uslugu nakon prodaje ponudite?
A2:Općenito pružamo trogodišnju garanciju za žice od grijača, dvogodišnju garanciju za cijelu mašinu i tehničku podršku u životu.
Q3: Koliko će dana biti potrebno za primanje mašina i koje su opcije isporuke dostupne?
A3:Možemo otpremiti mašine unutar 2-3 dana nakon primitka punog plaćanja . tačno vrijeme isporuke ovisi o odabranoj metodi otpreme:
- 3-7 DaniVia DHL, FedEx, UPS itd. (usluga vrata do vrata)
- 3-5 Danivazduhom do vašeg aerodroma (usluga do aerodroma na vratima)
- 25-35 Danimorem do morske luke (usluga port-to-portu)
Q4: Kako je paket? Da li je sigurno tokom isporuke?
A4:Svi BGA uređaji za preradu čvrsto su spakirani u standardne jake drvene kutije sa pločom za pjenu unutra da bi se osigurala sigurnost tokom isporuke .
Znanje o BGA radnoj stanici
Vrući zrak i infracrveni (IR) su danas u glavnim vrstama radne prerade koje su najvažniji i PCB ugovorni proizvođači danas koristili njegove prednosti i nedostatke . da odaberemo pravo jedan za vašu aplikaciju zahtijeva pažljivo razmatranje nekoliko faktora, uključujući vaš proračun, i stručnosti vašeg osoblja .
Ispod, nacrtamo neke razlike između vrućih zrak i IR BGA pregrada {. imaju pitanja ili treba vam pomoć koja je za vas? Precision PCB usluge, INC . tim je tu da vam pomogne . kontaktirati predstavnika direktno putem telefona ili e-pošte za personalizovanu podršku .
