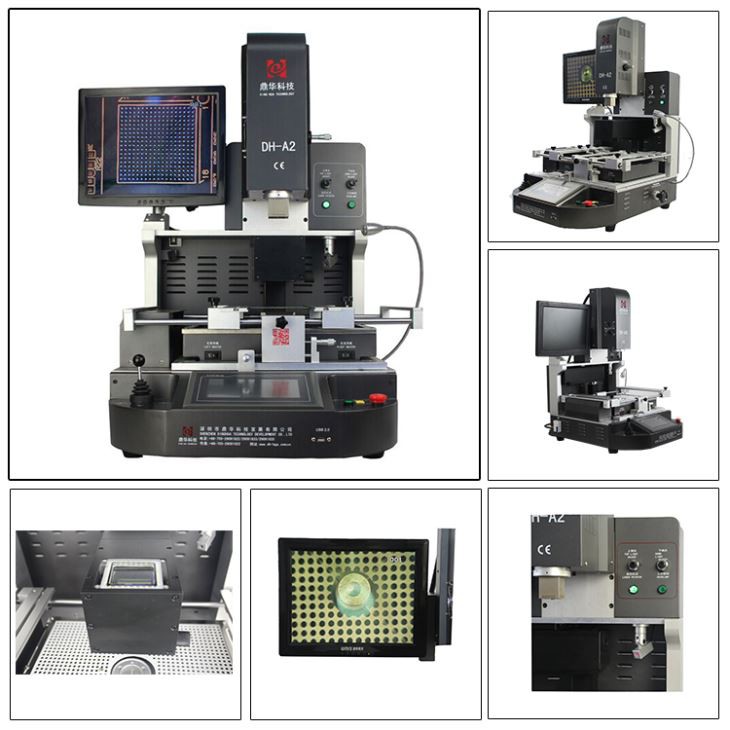

Mašina za zamjenu IC-a

Automatska mašina za zamjenu IC-a sa optičkim sistemom poravnanja

1.Primjena stroja za zamjenu IC-a

Pogodno za različite PCB.

Matična ploča računara, pametnog telefona, laptopa, MacBook logičke ploče, digitalnog fotoaparata, klima uređaja, TV-a i

ostala elektronska oprema iz medicinske industrije, industrije komunikacija, automobilske industrije itd.

Pogodno za različite vrste čipova: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, LED čip.

2. Karakteristike proizvoda IC zamjenske mašine

• Automatsko odlemljenje, montaža i lemljenje.

•CCD kamera osigurava precizno poravnanje svakog lemnog spoja,

•Tri nezavisne zone grijanja osiguravaju preciznu kontrolu temperature.

• Okrugli središnji nosač s više otvora na vrući zrak posebno je koristan za velike PCB i BGA smještene u centru

PCB. Izbjegavajte hladno lemljenje i situaciju pada IC-a.

• Temperaturni profil donjeg grijača vrućeg zraka može doseći čak 300 stepeni, što je kritično za velike matične ploče.

U međuvremenu, gornji grijač se može podesiti kao sinkroniziran ili samostalan rad.

3.Specifikacija mašine za zamjenu IC-a

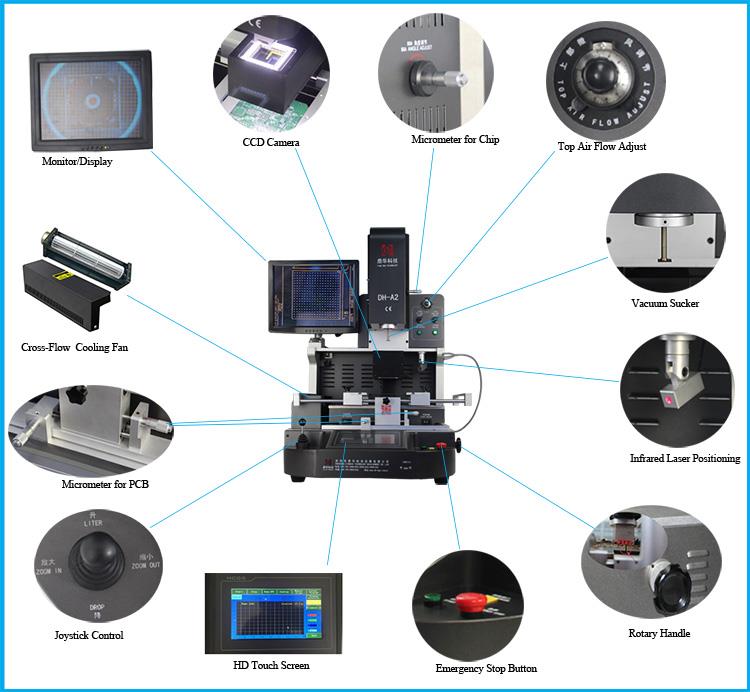

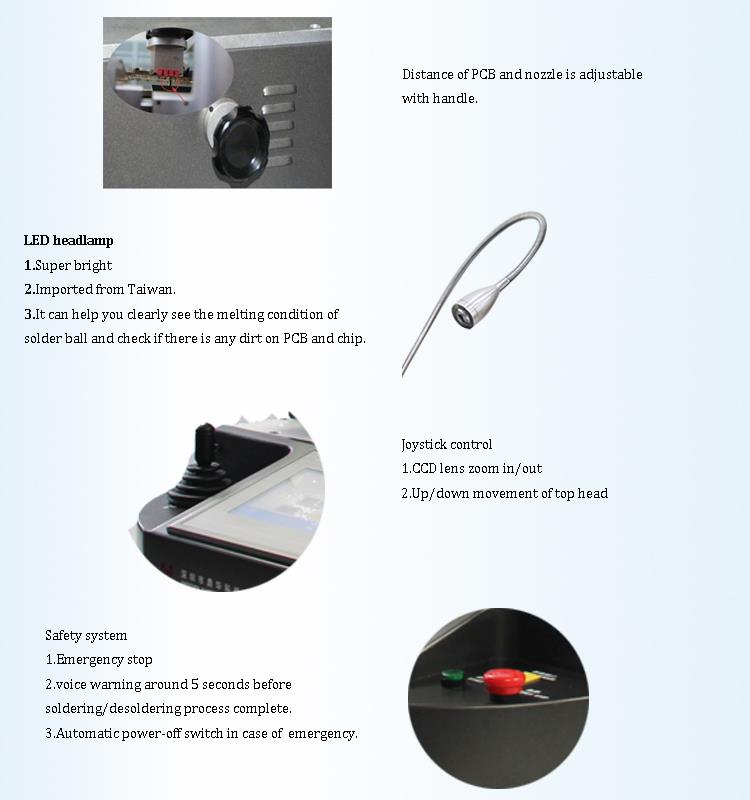

4.Detalji mašine za zamjenu IC-a

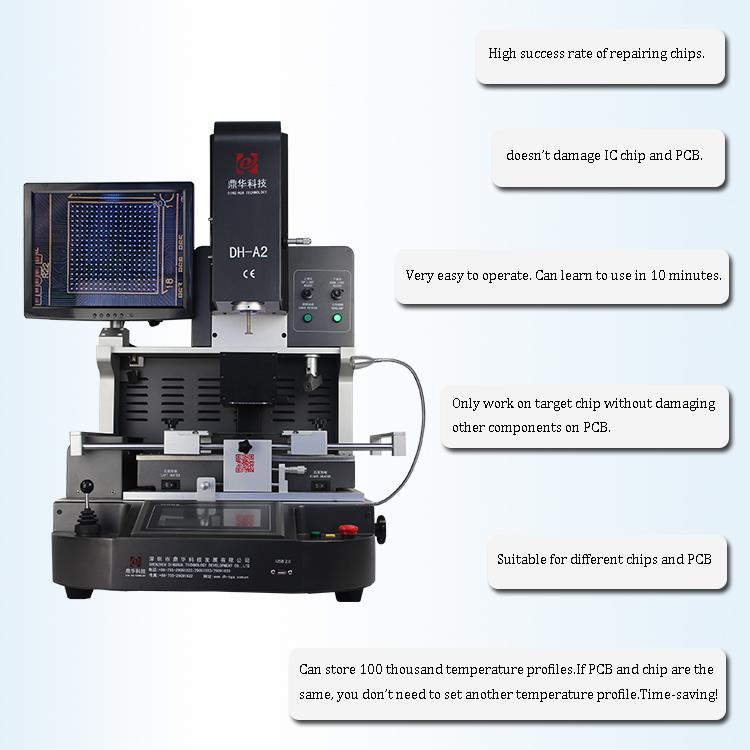

5. Zašto odabrati našu mašinu za zamjenu IC-a?

6. Certifikat IC zamjenske mašine

Da bi ponudili kvalitetne proizvode, SHENZHEN DINGHUA TECHNOLOGY DEVELOPMENT CO., LTD je prvi prošao

UL, E-MARK, CCC, FCC, CE ROHS sertifikati. U međuvremenu, Dinghua ima za poboljšanje i usavršavanje sistema kvaliteta

prošao ISO, GMP, FCCA, C-TPAT on-site audit sertifikat.

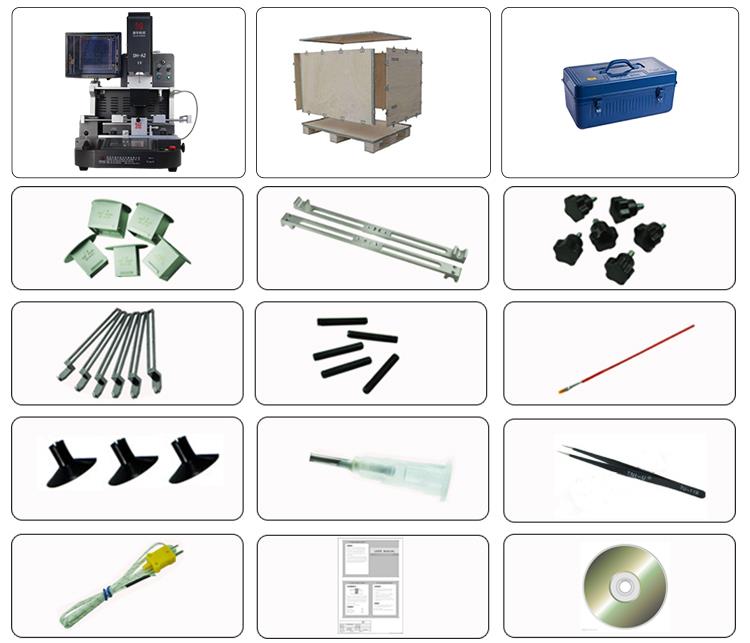

7. Pakovanje i otpremaMašina za zamjenu IC-a

8.Kontakt za IC zamjensku mašinu

 Email: john@dh-kc.com

WhatsApp/Wechat/Mob:+86 157 6811 4827

9. Povezano znanje

Pripremite se za održavanje

1. Napravite preliminarnu analizu kvara:

Zagovarati se usuditi to učiniti ne znači podsticati nemilosrdnost. Kao i fenomen kvara, uzrok kvara nije isti. Ako naiđete na istofenomen kvara, očito nije pametno slijepo uzimati lijek i slijepo zamijeniti uređaj. Ako imate malo sumnje tokom održavanja, bit ćete željniza zamjenu uređaja. To također može uzrokovati mnoge nove kvarove, što će uzrokovati probleme ili povećati poteškoće u održavanju. U teškim slučajevima, vrijedna pločamože se demontirati i potpuno rashodovati i ne može se vratiti.

Dakle, koji je pravi način? Treba paziti da pažljivo izmjerite relevantne komponente. Na primjer, ako se utvrdi da uređaj ne radi normalno, to nije potrebnoda odmah potvrdite da je uređaj pokvaren. Umjesto toga, potrebno je dodatno provjeriti različite uređaje i tragove koji ga okružuju. Samo sveobuhvatnom istragom moževidimo fenomen i otkrivamo suštinu.

Opći koraci analize kvarova su sljedeći:

(1), fenomen kvara na ploči (upit osoblju za popravku).

(2) Preliminarna analiza mogućih lokacija distribucije kvara prema fenomenu kvara.

(3), u skladu s podjelom funkcionalnog područja na pločici kako bi se napravio jednostavan dijagram toka grešaka.

(4), korak po korak prema dijagramu toka grešaka, što je vrlo korisno za akumulaciju iskustva prosuđivanja.

Osim toga, nakon otklanjanja kvara, svi postupci održavanja moraju se zabilježiti, a relevantni materijali za održavanje treba sortirati i sortirati kako bi se usmjerilo buduće održavanje.



2. Pripremite potrebne alate i informacije:

(1) Pripremite potrebne mjerne instrumente, kao što su tester za održavanje, multimetar (digitalni/pokazivač), uređaj za praćenje kratkog spoja, programator, EPROM gumica, generator signala,merač frekvencije, osciloskop za skladištenje, logički analizator, itd. Pripremite potrebne alate za popravku, kao što su pincete, IC ekstraktori, rezači žice, dijagonalna kliješta, antistatičke rukavice,pranje ušnih školjki i četkica, neinduktivnih odvijača, elektrostatičkih olovaka, električnih lemilica, uređaja za lemljenje, pištolja na vrući zrak, stanice za lemljenje puhanjem na konstantnu temperaturu,itd.

(2) Pripremite komponente koje se najčešće koriste, kao što su TTL serija, COMS serija, serija zajedničke memorije, uobičajena LSI serija, serija uređaja sa zajedničkim interfejsom, serija uobičajenih analognih prekidača,itd. Također pripremite neke serije otpornika (otpornika), kondenzatora, induktora, tranzistora, itd.

Naravno, teško da se iko može pripremiti za to. Čak i ako je potpuno pripremljen kako je gore opisano, neće biti potpuno isti. Evo samo rutinskog nabrajanja.

Mnoge stvari su korisne samo u određenim situacijama. Na primjer, kratki spoj između izvora napajanja i mase složene ploče uzrokovan je određenim uređajem, alinapajanje i uzemljenje svih uređaja su kratko spojeni tokom testa. Vrlo je teško provjeriti. U ovom trenutku vrlo je jednostavno imati uređaj za praćenje kratkog spoja.

(3) Prije inspekcije, osoblje za popravku treba razumjeti oštećenje neispravne ploče i izvještaj o dijagnostici opreme. Ovo je veoma važno za ispravnoi efikasno utvrđivanje greške.

Ako uslovi dozvoljavaju, osoblje za održavanje treba da ode na gradilište da zaista pogleda fenomen kvara i utvrdi da li je ploča za popravku zaista neispravna. To je darecimo, da li je ploča pravilno spojena, da li je utikač siguran, da li je promijenjena postavka, da li su koraci rada uređaja ispravni itd., mnoge dobre ploče sučesto se pogrešno procjenjuju kao greške zbog nedostatka iskustva operatera.

(4) Prije održavanja, najbolje je znati logički nivo i logički talasni oblik svake ispitne tačke neispravne ploče u normalnim uslovima. Barem razumjeti funkcije iupotrebe svakog glavnog uređaja i pripremiti priručnike za parametre relevantnih uređaja. Spremni i analizirajte u svakom trenutku.

(5) Prije testiranja napajanja potrebno je utvrditi vrstu napajanja, pozitivni i negativni polaritet, osjetljive komponente i kratki spoj, nedostajuće dijelove itd. neispravnogštampana ploča. Budite oprezni pri početnom testiranju uključivanja kako biste izbjegli dodavanje pogrešnog napajanja. Loša tabla.

3. Ista ploča ima veliku vrijednost za popravak kvarova:

Najbolje je da osoblje za održavanje zatraži od jedinice za popravku ili servisera da osigura dobru ploču koja je identična neispravnoj ploči ili lošu ploču koja je identična neispravnoj ploči.

U današnjem održavanju na nivou komponenti, mnogi instrumenti za testiranje imaju relativno dobre funkcije poređenja dobrih i loših uređaja na ploči. Vrijednost dobre ploče za uspjehpopravka je ponekad mnogo veća od dijagrama strujnog kola, što može znatno poboljšati brzinu popravka i brzinu popravka.

Loša ploča sa kolom koja je identična neispravnoj ploči također ima veliku referentnu vrijednost za održavanje. Budući da tačke kvara na dvije loše ploče nisu nužno iste,

čak i ako su tačke kvara iste, stepen oštećenja nije isti. Stoga je često lakše i lakše popraviti nekoliko identičnih loših ploča u isto vrijeme nego popravitiloša tabla.
