Automatska mašina za uklanjanje IC-a

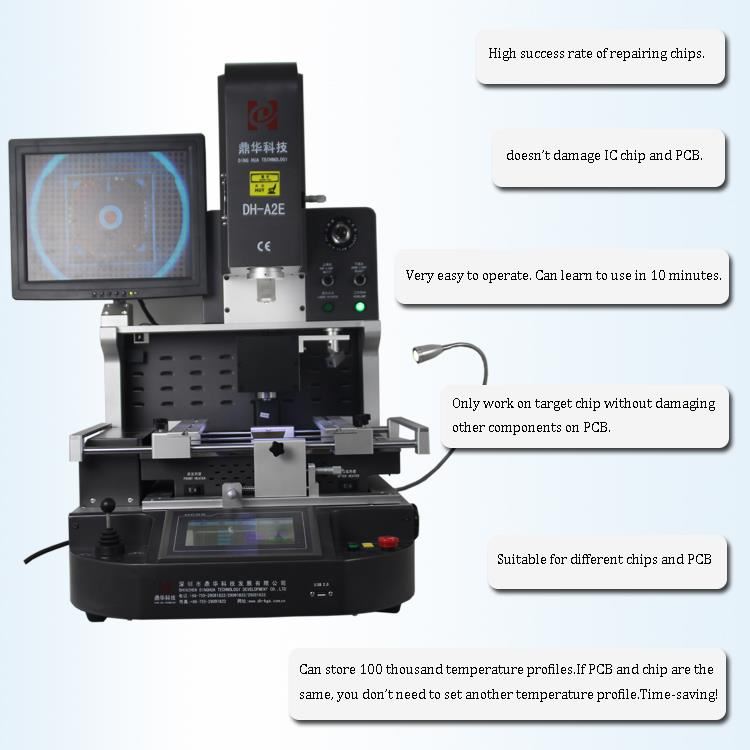

Hot Air BGA Rework Station Automatska IC mašina za uklanjanje jednostavna je za rukovanje s visokom uspješnošću popravka. Ima 3 nezavisna sistema grejanja i optički sistem za poravnanje. Spakiran je u snažnu i stabilnu drvenu futrolu koja je pogodna za dug međunarodni tranzit.
Opis
Automatska mašina za uklanjanje IC-a
1.Primjena automatike za uklanjanje IC-a
Matična ploča računara, pametni telefon, laptop, MacBook logička ploča, digitalna kamera, klima uređaj, TV i druga elektronska oprema iz medicinske industrije, industrije komunikacija, automobilske industrije itd.
Pogodno za različite vrste čipova: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, LED čip.
2.Proizvodne karakteristikeAutomatske IC mašine za uklanjanje
• Visoko efikasna, hibridna grejna glava dugog vijeka od 400 W
• Opcionalno sa 800 W grijanjem na dnu
• Izvodljiva vrlo kratka vremena lemljenja
• Aktiviranje sigurnosnim nožnim prekidačem
• Radne LED diode na sistemu
• Intuitivan rad bez softvera
3. SpecifikacijaAutomatske IC mašine za uklanjanje
4. Pojedinosti automatske IC mašine za uklanjanje

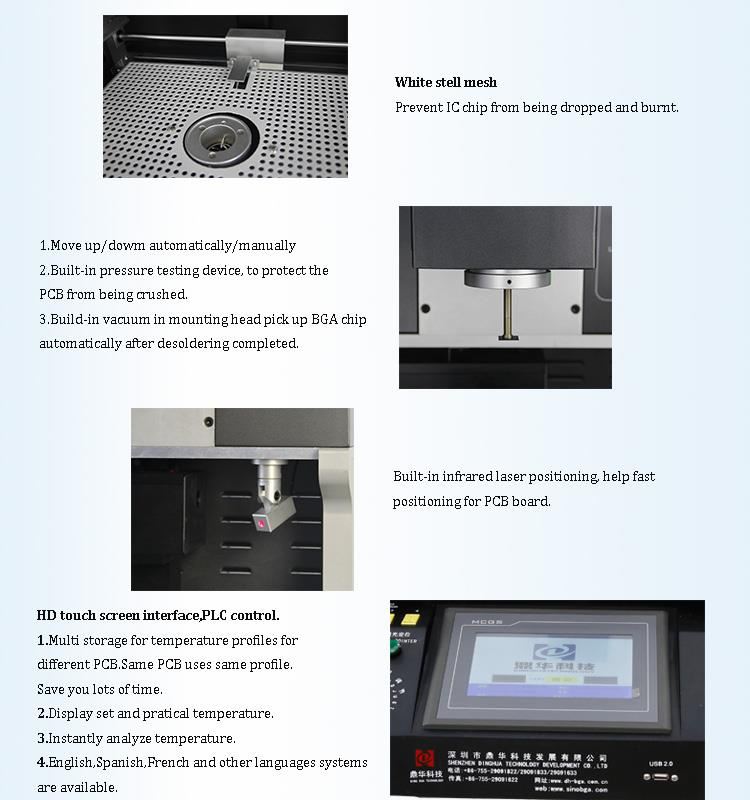

1.CCD kamera (precizan sistem optičkog poravnanja); 2.HD digitalni displej; 3. Mikrometar (podesite ugao čipa); 4.3 nezavisni grijači (GG pojačalo vrućeg zraka; infracrveno)； 5. Lasersko pozicioniranje； 6. sučelje HD zaslona osjetljivog na dodir， PLC kontrola; 7.Led farovi; 8. Kontrola džointom.
5.Zašto odabrati mašinu za uklanjanje ICA?
6. CertifikatAutomatske IC mašine za uklanjanje
7. Kontakti:
Email: john@dh-kc.com
WhatsApp / Wechat: +86 157 6811 4827
8.Povezana znanja
Način popravljanja QFP čipa
(1) Prvo provjerite postoje li oko uređaja neke komponente koje utječu na rad četvrtastog vrha. Te komponente prvo treba rastaviti, a zatim ponovno popraviti, a zatim ponovno popraviti.
(2) Nanesite finu četku i fluks na sve spojeve lemilice oko uređaja.
(3) Odaberite četvrtasti vrh lemilice (35W za uređaje malih dimenzija i 50W za uređaje velike veličine) da biste dodali odgovarajuću količinu lemljenja na krajnju površinu četvrtastog čelika za lemljenje i pričvrstite ga na spoj gdje igle za uređaje potrebno je ukloniti. Kvadratni vrh treba biti ravan i mora lemiti sve spojeve lemilja na sva četiri kraja uređaja.
(4) Nakon što se spoj za lemljenje potpuno rastopi (nekoliko sekundi), uređaj se steže pincetom i odmah napušta jastučić i vrh lemilice.
(5) Očistite i izravnajte lemljenje preostalog na jastučićima i vodovima uređaja lemilicom.
(6) Uređaj držite pincetama, poravnajte polaritet i smjer, poravnajte osovine na jastučićima i stavite ih na odgovarajuće jastučiće. Nakon poravnanja držite pincetu i ne pomičite se.
(7) Koristite plosnati vrh da lepite uređaj dijagonalno 1-2 igle da fiksirate položaj uređaja. Nakon što potvrdite točnost, nanesite finu četku na lemljenje na sve igle i jastučiće oko uređaja. Na preseku nožice i jastučića, polako i ravnomerno povucite prema dolje od prvog i dodajte malo sol0,5-0,8 mm žice za lemljenje. Na taj način su sva četiri bočna uboda uređaja lemljena.
(8) Kod lemljenja PLCC uređaja vrh vrha i uređaja za lemljenje treba biti pod kutom manjim od 45 ° i lemljen na sjecištu površine savijene J-olova i jastučića.
