Poluautomatska optička BGA mašina za lemljenje
1. Uvod u proizvod Jednoosno postavljanje i dizajn lemljenja Optika Split Vision sa LED rasvjetom Precizno postavljanje unutar +/- 0.0002" ili 5 mikrona Sistem za mjerenje sile sa softverskom kontrolom 7" kontrolna ploča na dodir, rezolucija 800*480 Zatvoreno Kontrola procesa u petlji U...
Opis
1. Uvod u proizvod
- Jednoosno postavljanje i dizajn lemljenja
- Split-vision optika sa LED rasvjetom
- Precizna tačnost postavljanja unutar +/- 0.0002" (5 mikrona)
- Sistem mjerenja sile sa softverskom kontrolom
- Kontrolna tabla sa ekranom osetljivim na dodir od 7" i rezolucijom 800x480
- Kontrola procesa u zatvorenom krugu
- Pokretanje glave za reflow u procesu
- Laserski pokazivač za PCBA pozicioniranje
2.Specifikacije proizvoda
| Dimenzije (Š x D x V) u mm | 660 x 620 x850 |
| Težina u kg | 70 |
| Antistatički dizajn (y/n) | y |
| Nazivna snaga u W | 5300 |
| Nazivni napon u VAC | 220 |
| Gornje grijanje | Topli vazduh 1200w |
| Niže grijanje | Topli vazduh 1200w |
| Područje predgrijavanja | Infracrvena 2700w, veličina 250x330mm |
| Veličina PCB-a u mm | od 20 x 20 do 370 x 410 (+x) |
| Veličina komponente u mm | od 1 x 1 do 80 x 80 |
| Operacija | Ugrađeni ekran osetljiv na dodir od 7 inča, rezolucija 800*480 |
| Test simbol | CE |

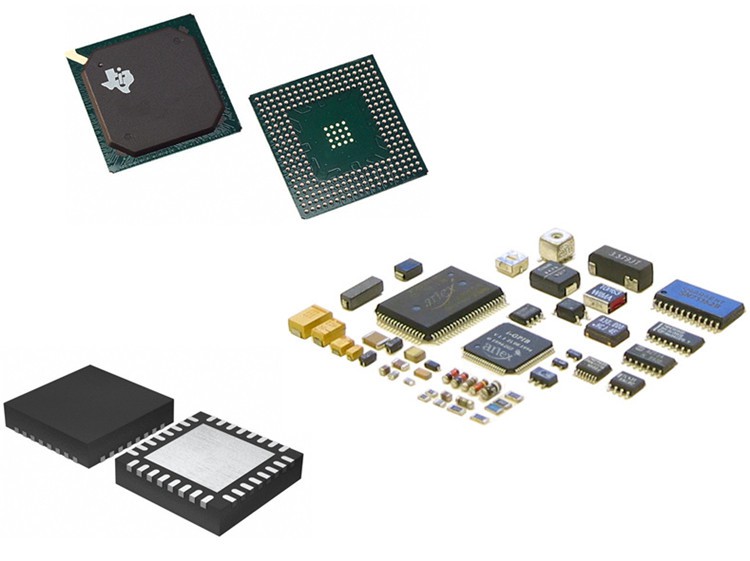

TheDH-A2 SMD/BGA stanice za preraduimaju najnoviju viziju i tehnologiju kontrole termičkih procesa. Štampane ploče i podloge, uključujući komponente kao što su BGA, CSP, QFN, Flip čipovi, PoP, matrice na nivou pločice i mnoge druge SMD, obrađuju se sa konzistentno visokokvalitetnim rezultatima. Precizna mehanika i napredni softver pojednostavljuju postavljanje komponenti, lemljenje i preradu. Uključivanje operatera je minimalno, što ove sisteme čini lakim za postavljanje i korištenje. Dostupne i u stolnoj iu samostalnoj konfiguraciji, ove mašine su idealne za istraživanje i razvoj prototipa, NPI, inženjering, laboratorije za analizu kvarova, kao i OEM i CEM proizvodna okruženja. Automatizacija, mogućnosti strojeva i jednostavnost korištenja su kritični i za prototip i za aplikacije velikih količina koje zahtijevaju dosljednost i kvalitet.
4.Detalji o proizvodu
5.Kvalifikacije proizvoda
6. Naše usluge
Dinghua Technology je vodeći proizvođač opreme za submikronsko spajanje kalupa i naprednu obradu SMD-a.
Naše mašine su podjednako pogodne za upotrebu u istraživačkim laboratorijama kao i za industrijsku proizvodnju.
Nudimo besplatnu obuku za naše klijente, pružamo 1-godišnju garanciju i nudimo doživotnu tehničku podršku.
7. FAQ
Prerada BGA komponenti s velikim nizovima kuglica, procesorskih jedinica (CPU), grafičkih čipova (GPU) i CSP-ova s nizovima finog nagiba zahtijeva posebne konfiguracije uređaja koje kombinuju precizno upravljanje toplinom s visokom preciznošću postavljanja i optikom visoke rezolucije kako bi se osigurao ponovni rad procesi sa lemnim spojevima bez šupljina i preciznim poravnanjem. Potražnja za više funkcionalnosti i performansi u manjim štampanim pločama nastavlja trend minijaturiziranih, sve složenijih uređaja s ekstremnom gustinom pakiranja i rastućim I/O brojem.
Često se BGA prerada koristi kao sinonim za SMD preradu. Stoga, veliki dio informacija u ovom dokumentu ne vrijedi samo za pakete nizova već i za SMD preradu općenito, pokazujući strategije prerade za takve komponente i odobrena Dinghua rješenja.
