Ručna optička BGA mašina za lemljenje
ručna optička bga mašina za lemljenje 1. Brzi pregled: DH-G600 BGA stanica za lemljenje se široko koristi u popravci nivoa čipa u laptopu, PS3, PS4, XBOX360, Moblie telefonu, itd. Opremljena funkcijom laserskog pozicioniranja, DH-G600 bga stanica za preradu može brzo pozicionirati na BGA čip i matičnu ploču. 2....
Opis
ručna optička bga mašina za lemljenje
1. Brzi pregled:
DH-G600 BGA stanica za lemljenje se široko koristi u popravci nivoa čipa u laptopu, PS3, PS4, XBOX360, Moblie telefonu, itd.
Opremljena funkcijom laserskog pozicioniranja, DH-G600 bga stanica za preradu može brzo pozicionirati na BGA čip i matičnu ploču.
|
Parametar proizvoda |
|
|
Naziv proizvoda |
mašina za lemljenje i odlemljenje |
|
Totalna snaga |
5300W |
|
top grijanje |
1200w |
|
donje grijanje |
donje grijanje toplim zrakom 1200W, IR predgrijavanje 2700W |
|
Snaga |
220V 50HZ/60HZ |
|
Pozicioniranje |
V-utor, PCB ploče se mogu podesiti po X, Y osi i opremljene univerzalnim učvršćenjem |
|
Kontrola temperature |
K-tip, zatvorena petlja |
|
Veličina PCB-a |
Max 400x380mm, Min 22x22mm |
|
Veličina čipa |
2x2-50x50mm |
|
Minimalni razmak između čipova |
0.15 mm |
|
Eksterni temperaturni senzor |
1 (opciono) |
|
N.W. |
cca 60 kg |
|
Odgovarajuće matične ploče |
mobilni telefon, laptop, desktop, igraća konzola, XBOX360, PS3 |
2. Opis proizvoda DH-G600 BGA stanice za preradu
karakteristike:
1. Najnoviji novi sistem optičkog poravnanja, jednostavan za rukovanje, stopa uspjeha može biti 100%.
2. Sa laserskim položajem.
3. Automatsko prepoznavanje BGA čipova i visine ugradnje.
4. Gornji grijač i montažna glava 2 u 1 dizajn.
5. Poluamtomatsko lemljenje i odlemljivanje.
6. CCD sistem i sistem optičkog poravnanja u kombinaciji, mogu promeniti ekran jednim dugmetom.
7. Automatsko podešavanje rezolucije i svjetline hromatizma.
8. Sa laserskim položajem.
9. Mikrometrom izvršite Mikropodešavanje.
10. Sa snažnim ventilatorom unakrsnog protoka za brzo hlađenje PCB-a kako bi se spriječilo njegovo deformiranje.
11. Sa 3 temperaturne zone i jednom opcionom utičnicom temperaturnog senzora.
3. Koraci popravke:
Odvojite BGA čip od matične ploče - nazivamo odlemljenje
Clean Pad
Ponovno napajanje ili zamjena novog BGA čipa direktno
Poravnavanje/pozicioniranje - Ovisno o iskustvu, svilenom okviru, optičkoj kameri
Zamijenite novi BGA čip - zvali smo lemljenje

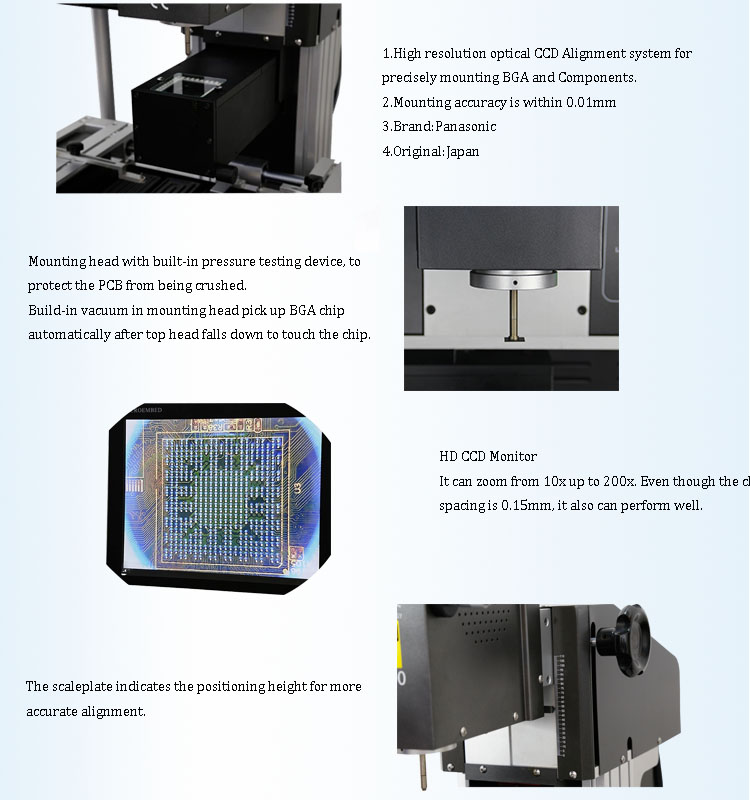

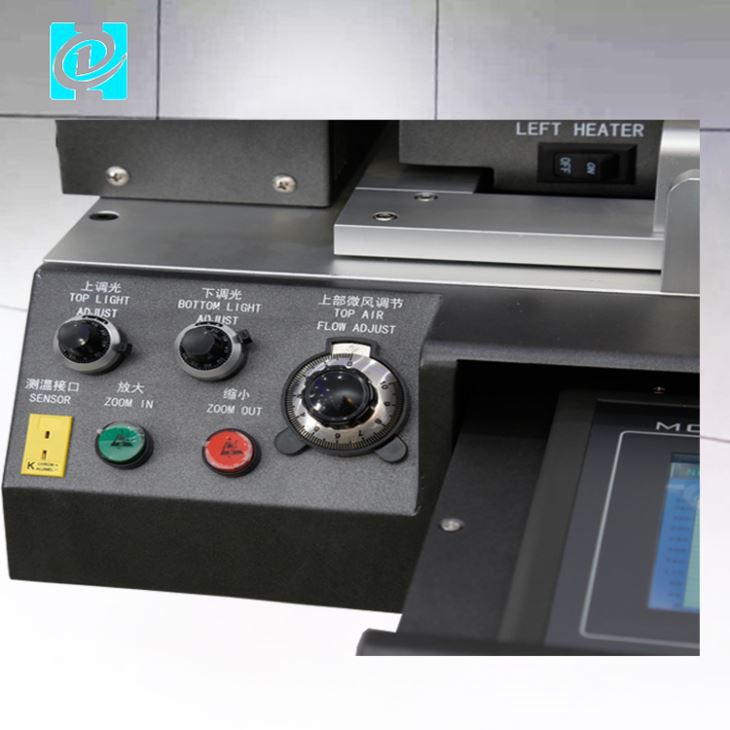

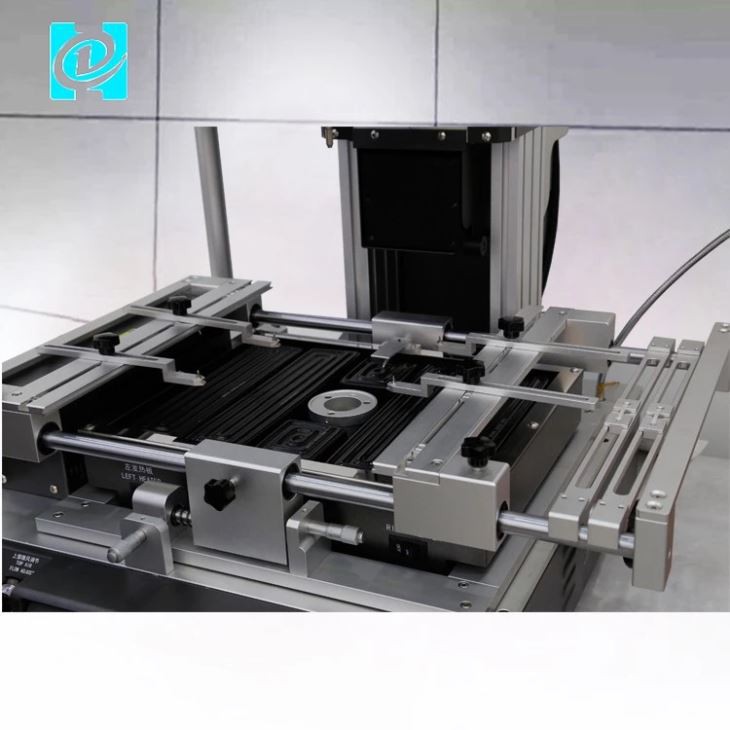

4.Detaljne slike G600 BGA REWORK STANICE
5.Profil kompanije
Nekoliko slika naše fabrike i BGA stanice za preradu
Uredi
Mproizvodne linije

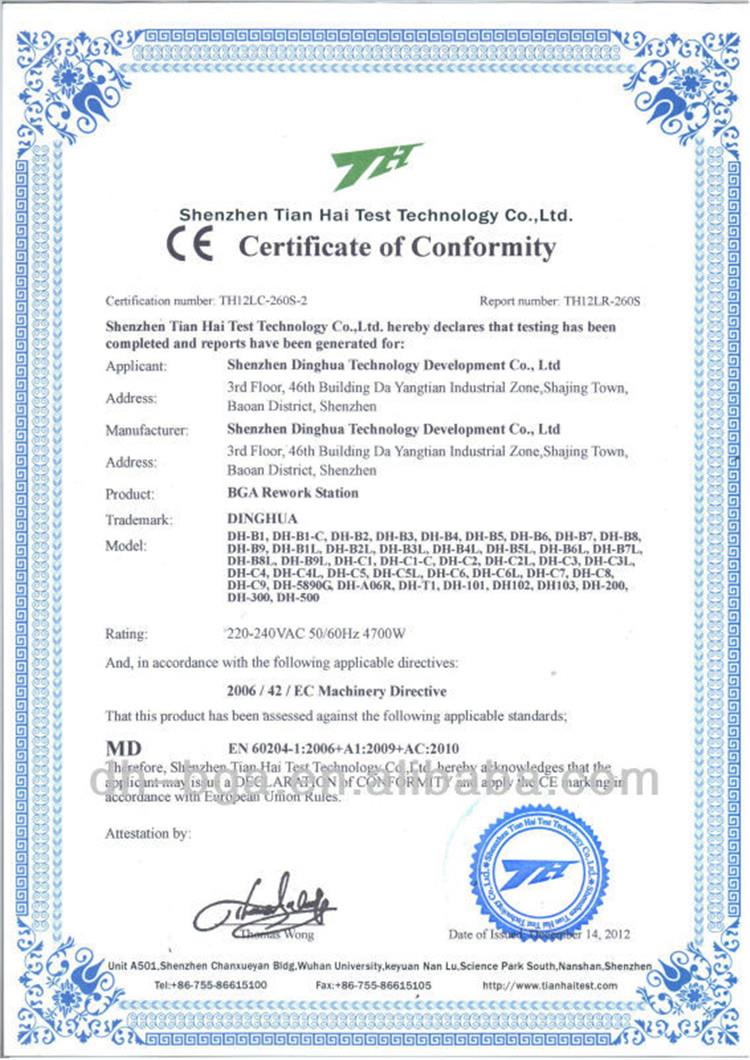

CE certifikat kao u nastavku
Dio naših klijenata

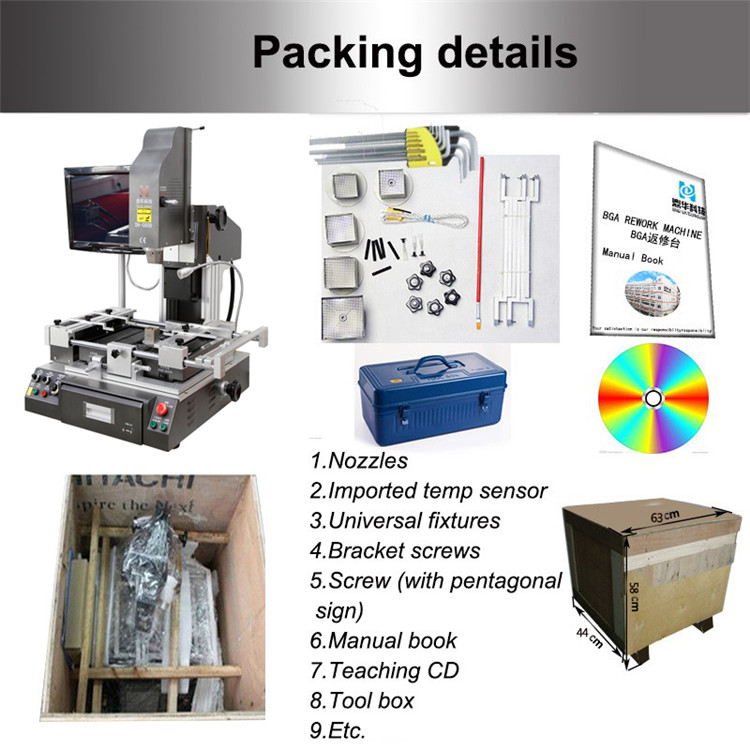

6. Pakovanje i dostava i usluge G600 BGA REWORK STATION
7. Povezano znanje
Četiri metode sadnje kuglica
Općenito postoje četiri metode za primjenu BGA kugličnog spajanja, a to su metoda korištenja samo uređaja, metoda korištenja šablona, ručno postavljanje i četkanje odgovarajuće količine paste za lemljenje.
Ako postoji hvataljka za kuglicu koja bira šablon koji odgovara BGA jastučiću, veličina otvora šablona bi trebala biti 0.05--0.1 mm veća od prečnika kuglice za lemljenje. Ravnomjerno rasporedite kuglicu za lemljenje na šablonu, protresite uređaj s kugličnim ležajem i stavite višak lema. Lopta se kotrlja od šablona do žleba za sakupljanje lemnih kuglica na sadilici kuglica tako da
samo jedna kuglica za lemljenje je zadržana u svakoj rupi za curenje površine šablona
Postavite odštampani BGA uređaj za fluks ili pastu za lemljenje na radni sto sa fluksom ili pastom za lemljenje okrenutim prema gore. Pripremite predložak koji odgovara BGA pločici. Otvor šablona treba da bude 0.05-0.1 mm veći od prečnika kuglice za lemljenje. Postavite šablon oko jastučića i stavite ga preko štampane BGA komponente fluksa ili paste za lemljenje. Udaljenost između BGA je jednaka ili malo manja od prečnika kuglica za lemljenje, poravnatih pod mikroskopom. Ravnomjerno rasporedite kuglicu za lemljenje na šablonu i pomoću pincete uklonite višak kuglice za lemljenje tako da ostane samo jedna kuglica za lemljenje u svakoj rupi za curenje na površini šablona. Uklonite predložak, provjerite ga i dovršite.
Postavite odštampani BGA uređaj za fluks ili pastu za lemljenje na radni sto sa fluksom ili pastom za lemljenje okrenutim prema gore. Kuglice za lemljenje postavljajte jednu po jednu pincetom ili olovkom poput flastera.
8.4 Metoda paste za lemljenje odgovarajuće količine četke
Prilikom obrade šablona debljina šablona je zadebljana, a veličina otvora šablona je blago uvećana, a pasta za lemljenje se direktno štampa na podlozi BGA. Zbog površinske napetosti, kuglice lemljenja se formiraju nakon ponovnog toka. U ovom članku se koristi metoda postavljanja kuglica. Sljedeće opisuje metodu sadnje loptica.
