Pametni telefon sa ekranom osetljivim na dodir BGA Rework Station
Touch Screen Smart Phone BGA Rework Station 1. Opis proizvoda touch screen pametnog telefona BGA stanice za preradu DH-B2 Četiri vanjska senzora temperature istovremeno detektuju sveobuhvatnu temperaturu BGA, Dinghua BGA Rework Station DH-B2 omogućava praćenje temperature i preciznu analizu od...
Opis
Pametni telefon sa ekranom osetljivim na dodir BGA Rework Station
1. Opis proizvoda pametnog telefona sa ekranom osetljivim na dodir BGA stanica za preradu DH-B2
Četiri spoljna temperaturna senzora istovremeno detektuju sveobuhvatnu temperaturu BGA, Dinghua BGA Rework
Stanica DH-B2 omogućava praćenje temperature i preciznu analizu temperaturnog profila u realnom vremenu.
2. Specifikacija proizvoda pametnog telefona sa ekranom osetljivim na dodir BGA stanica za preradu DH-B2
DH-B2 specifikacije | |
Totalna snaga | 4800W |
Top grijač | 800W |
Donji grijač | 2. 1200W, 3. IR dioda grijanje cijevi 2700W |
Snaga | AC220V±10% 50Hz |
Bluetooth muzika | Sa Bluetooth muzičkom funkcijom, povezan sa mobilnom ili memorijskom karticom na muziku, uživajte u radu, uživajte u muzici. |
Osvetljenje | Tajvanska led radna lampa, podesiva pod bilo kojim uglom. |
Način rada | HD ekran osjetljiv na dodir, inteligentni konverzacijski interfejs, podešavanje digitalnog sistema |
Skladištenje | 50000 grupa |
Pokret gornjeg grijača | Desno/lijevo, naprijed/nazad, slobodno rotirajte. |
Pozicioniranje | Inteligentno pozicioniranje, PCB se može podesiti u X, Y smjeru sa "5 tačaka podrške" + V-utor pcb nosač + univerzalna učvršćenja. |
Kontrola temperature | K senzor, zatvorena petlja |
Preciznost temperature | ±2 stepena |
Veličina PCB-a | Max 500×400 mm Min 20×20 mm |
BGA čip | 2x2 mm - 80x80 mm |
Minimalni razmak između čipova | 0.15 mm |
Eksterni senzor temperature | 4pc |
Dimenzije | 650*700*650mm |
Neto težina | 48KG |
3. Prednosti proizvoda pametnog telefona sa ekranom osetljivim na dodir BGA stanica za preradu DH-B2
4. Detalji o proizvodu pametnog telefona sa ekranom osetljivim na dodir BGA stanica za preradu DH-B2
1. Bluetooth audio
Cool i moderan bluetooth audio.
Muzika čini da popravka više nije dosadna.
2. Četiri infracrvene cijevi za grijanje osiguravaju ravnomjerno grijanje.
3. Četiri temperaturna senzora precizno i ravnomjerno detektuju temperaturu oko čipa.
4. Protok toplog vazduha se može podesiti okretnim dugmetom.
5. Hitno zaustavljanje.
6. Laserski položaj čini pozicioniranje vrlo lakim.
5. Zašto odabrati pametni telefon sa ekranom osetljivim na dodir BGA stanica za preradu DH-B2
1). S različitim veličinama mlaznica, laka zamjena i upotreba, dostupna je prilagođena.
2). Šarena dugmad na engleskom i kineskom, lako se prepoznaju i koriste.
3). CE certifikat, uređaj za automatsko isključivanje u slučaju nužde.
4). Bez lažnog zavarivanja ili lažnog zavarivanja.
5). Snažan osećaj termometra, tačnije merenje temperature.

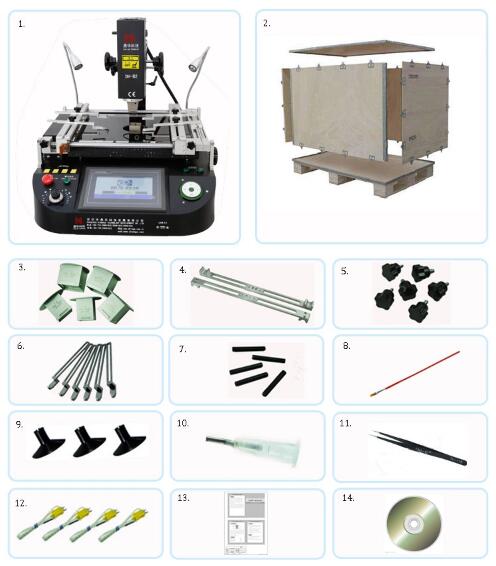

6. Pakovanje, isporuka touch screen pametnog telefona BGA preradna stanica DH-B2
Lista za pakovanje | |
Mašina | 1 set |
Gornja mlaznica | 3 kom (31*31mm,38*38mm,41*41mm) |
Donja mlaznica | 2kom (34*34mm,55*55mm) |
Beam | 2 kom |
Šljiva dugme | 6 kom |
Univerzalno učvršćenje | 6 kom |
Potporni vijak | 5 kom |
Četka olovka | 1 kom |
Vakuumska šolja | 3 kom |
Vakuumska igla | 1 kom |
Pinceta | 1 kom |
Žica senzora temperature | 4 kom |
Profesionalna uputstva | 1 kom |
Nastavni CD | 1 kom |
8. Povezano znanje o BGA
Sve prerade BGA moraju slijediti osnovni princip. Broj izlaganja BGA paketa i
BGA jastučić na termalni ciklus mora se smanjiti, a kako se broj termalnih ciklusa povećava, to je vjerovatnoća
povećava se termičko oštećenje jastučića, maske za lemljenje i samog BGA paketa. Trenutno stanje
BGA tehnologija Ova tehnika je atraktivna zbog svog velikog I/o broja. Zbog visoke cijene rendgenskog pregleda
opreme, ljudi često optužuju BGA za potrebu inspekcije. Ova tehnologija ima prednost
nema potrebe za inspekcijom, a tehnologija postavljanja je razvijena od nezavisne opreme do mehaničke
opreme. Krive štampe i reflow se mogu lako nacrtati. Međutim, kada se komponenta ukloni nakon ponovnog
pomicanje komponente, dodavanje kuglica za lemljenje komponenti obično ne zadovoljava potrebe korisnika.
