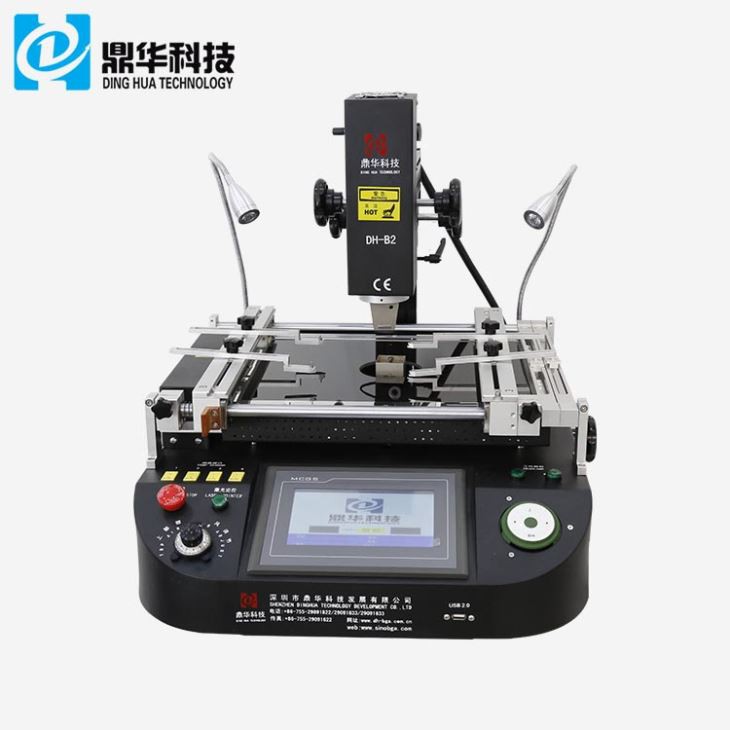

laser postion touch screen bga mašina za preradu
Originalno razvijen od strane Shenzhen Dinghua Technology. DH-B2 je savršeno rješenje za preradu BGA. To je laka, brza i jeftina tehnika za BGA reballing u količinama od nekoliko do nekoliko hiljada. Širok izbor dostupnih uzoraka čini DH-B2 BGA stanicu za preradu atraktivnim i fleksibilnim rješenjem za zahtjeve za ponovno napajanje BGA. Tipične primjene uključuju popravak na nivou čipa i ponovno namotavanje BGA komponenti.
Opis
1. Karakteristike proizvoda LaserPostionTouchScreenBGA ReworkMachine
1. Jedinstveni dizajn tri područja grijanja koja rade nezavisno radi preciznije kontrole temperature.
2. Prva/druga temperaturna područja griju se nezavisno, što može postaviti 8 segmenata rastuće temperature i 8
segmenti konstantne temperature za kontrolu. Može sačuvati 10 grupa temperaturnih krivulja u isto vrijeme.
3. Treće područje koristi daleko infracrveni grijač za predgrijavanje i neovisnu kontrolu temperature, tako da PCB
može se potpuno zagrijati tokom procesa odlemljenja i može biti bez deformacija.
4. Odaberite uvezeni K-senzor visoke preciznosti i zatvorenu petlju da biste precizno otkrili temperaturu gore/niže.
2.Specifikacija of LaserPostionTouchScreenBGA ReworkMachine
| Snaga | 4800W |
| Top grijač | Topli vazduh 800W |
| Donji grijač | Topli vazduh 1200W, infracrveni 2700W |
| Napajanje | AC220V+10% 50160Hz |
| Dimenzija | L800*Š900*V750 mm |
| Pozicioniranje | V-utor PCB nosač, i sa vanjskim univerzalnim učvršćenjem |
| Kontrola temperature | Termopar tipa K, kontrola zatvorene petlje, nezavisno grijanje |
| Preciznost temperature | ±2 stepena |
| Veličina PCB-a | Max450:500 mm.Min 20*20 mm |
| Fino podešavanje radnog stola | ±15 mm naprijed/nazad, ±15 mm desno/lijevo |
| BGAchip | 80 *80-1*1 mm |
| Minimalni razmak između čipova | 0.15 mm |
| Temp Sensor | 4 (opciono) |
| Neto težina | 36kg |

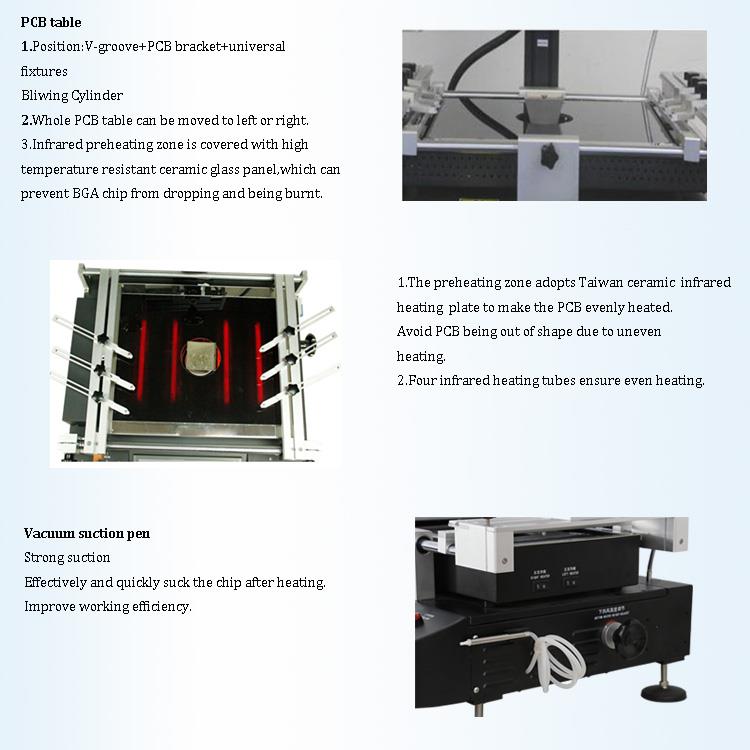

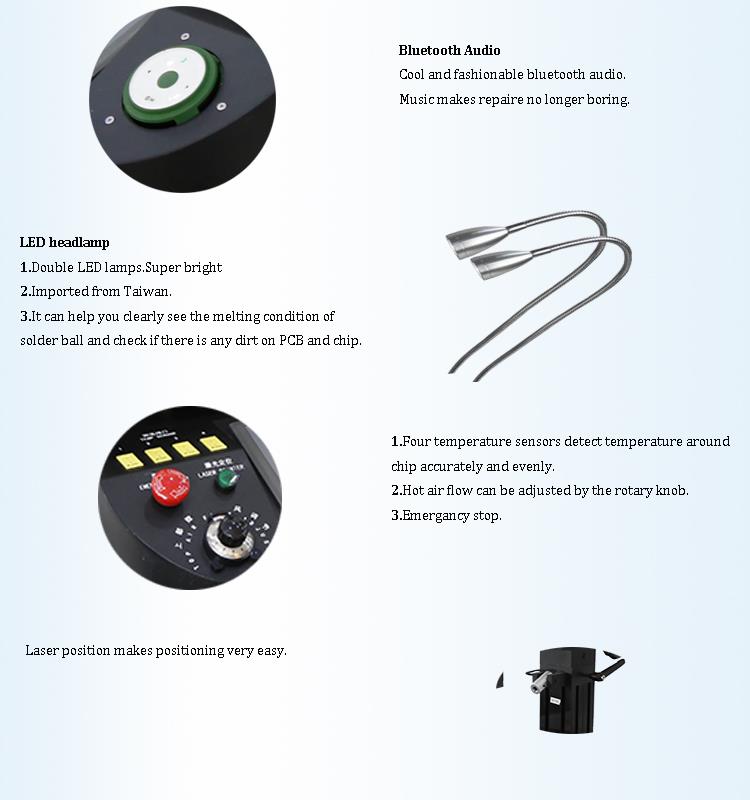

3.Detalji of LaserPostionTouchScreenBGA ReworkMachine
1. HD Touch screen interfejs;
2.Tri nezavisna grijača (topli zrak i infracrveni);
3. Vakum olovka;
4.Led far.
4.Zašto odabrati naše LaserPostionTouchScreenBGA ReworkMachine?
5.Certifikat

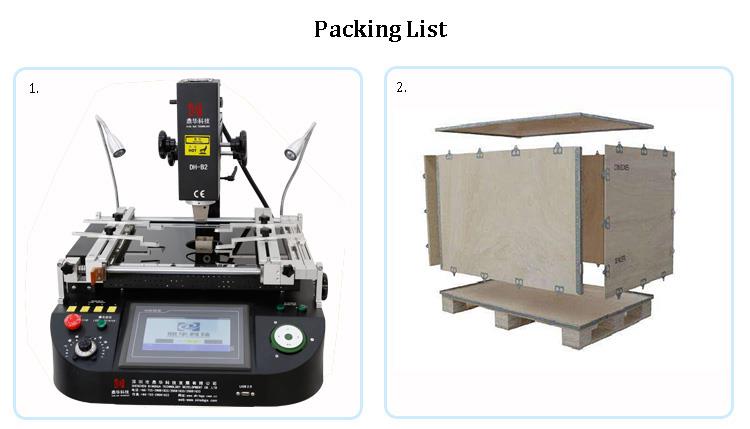

6.Pakovanje i otprema
7. Video BGA stanice za preradu DH-B2:
8. Povezano znanje
Opći proces sušenja čipsa
- Vakumirani čips ne treba sušiti.
- Ako je vakumirani čip raspakovan, a kartica indikatora vlažnosti u pakovanju pokazuje nivo vlažnosti veći od 20% relativne vlažnosti, mora se izvršiti pečenje.
- Nakon što se vakum ambalaža raspakira, ako je čips izložen zraku duže od 72 sata, mora se osušiti.
- IC-ovi koji nisu u vakuumu koji se još ne koriste ili ih programeri nisu koristili moraju se osušiti ako već nisu suhi.
- Regulator temperature i vlažnosti sušilice treba postaviti na 10%, a vrijeme sušenja treba biti najmanje 48 sati. Stvarna vlažnost bi trebala biti manja od 20%, što se smatra normalnim.
Opći proces pečenja čipsa
- Kada je zapečaćena, rok trajanja komponente je decembar (napomena: ovo se može odnositi na određeni mjesec ili trajanje roka trajanja, ali nije jasno u originalnom tekstu).
- Nakon otvaranja zatvorenog pakovanja, komponente mogu ostati u peći za reflow na temperaturama nižim od 30 stepeni i 60% relativne vlažnosti.
- Nakon otvaranja zapečaćenog pakovanja, ako nisu u proizvodnji, komponente treba odmah uskladištiti u kutiji za sušenje sa vlažnošću ispod 20% relativne vlažnosti.
- Pečenje je potrebno u sledećim slučajevima (primenjivo na materijale sa nivoom vlage LEVER2 i više):
- Kada se pakiranje otvori, provjerite karticu indikatora vlažnosti na sobnoj temperaturi. Ako je vlažnost iznad 20%, pečenje je neophodno.
- Ako su komponente izostavljene nakon otvaranja pakovanja neko vrijeme koje prelazi granice prikazane u tabeli i nema komponenti za zavarivanje.
- Ako se nakon otvaranja pakovanja komponente ne čuvaju u suvoj kutiji sa manjom od 20% relativne vlažnosti prema potrebi.
- Ako su komponente starije od godinu dana od datuma zaptivanja.
5. Vrijeme pečenja:
- Pecite u rerni na niskoj temperaturi na 40 stepeni ± 5 stepeni (sa vlažnošću ispod 5% relativne vlažnosti) 192 sata.
- Alternativno, pecite u rerni na 125 stepeni ± 5 stepeni 24 sata.
