Touch screen samsung bga stanica za preradu

Brzi pregled:

Originalna fabrička cena! DH-A1 BGA mašina za preradu sa IR grejačem za popravku iPada je sada na lageru. Dizajnirana je

korisničkim operativnim sistemom, koji ima za cilj da pomogne operateru da razume kako da koristi u roku od nekoliko minuta.

1. Specifikacija

Specifikacija
1	Snaga	4900W
2	Top grijač	Topli vazduh 800W
3	Donji grijač Grijač gvožđa	Topli vazduh 1200W, infracrveni 2800W 90w
4	Napajanje	AC220V±10%50/60Hz
5	Dimenzija	640730580 mm
6	Pozicioniranje	V-žljeb, nosač PCB-a može se podesiti u bilo kojem smjeru s vanjskim univerzalnim učvršćenjem
7	Kontrola temperature	Termopar tipa K, regulacija zatvorene petlje, nezavisno grijanje
8	Preciznost temperature	±2 stepena
9	Veličina PCB-a	Max 500400 mm Min 2222 mm
10	BGA čip	22-8080 mm
11	Minimalni razmak između čipova	0.15 mm
12	Eksterni temperaturni senzor	1 (opciono)
13	Neto težina	45kg

2.Primjena DH-A1 BGA stanice za preradu

Upotreba aplikacije za BGA stanice za preradu

BGA stanice za preradu imaju nekoliko različitih primjena u svijetu popravke i izmjene PCB-a. Evo nekoliko

od najčešćih aplikacija.

Nadogradnje: Nadogradnje su jedan od najčešćih razloga za preradu. Tehničari će možda morati zamijeniti dijelove ili dodati

nadograđeni dijelovi na PCB.

Neispravni dijelovi: PCB-i mogu imati različite neispravne dijelove koji mogu zahtijevati doradu. Na primjer, jastučići se mogu oštetiti tokom

Uklanjanje BGA, bilo koji broj dijelova mogao bi biti oštećen toplinom ili bi moglo doći do previše praznina u lemnom spoju.

Pogrešna montaža: Tokom procesa prerade može doći do niza grešaka. Na primjer, PCB može imati neispravan BGA

orijentacija ili slabo razvijen termalni profil BGA za preradu. Ako je to slučaj, PCB će vjerovatno morati dodatno proći

preraditi kako bi se riješio neispravan sklop.

3. Zašto biste trebali odabrati Dinghua?

1. Stroga kontrola kvaliteta.

2. Čak i nakon što su PCB i čipovi popravljeni na BGA stanici za preradu nekoliko puta, izgled i funkcije nisu

pogođeni.

3.Širok spektar primjene:

Matična ploča računara, pametnog telefona, laptopa, digitalne kamere, klima uređaja, TV-a i druge elektronske opreme iz medicinske

industrija, komunikacijska industrija, automobilska industrija itd.

Širok raspon primjene: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP,

PBGA,CPGA,LED čip.

4. Visoka stopa uspješnosti prerade BGA ili drugih čipova.

4. Povezano znanje:

BGA Re-balling

BGA komponentni profil reflow nakon reball mora biti pažljivo razvijen kako bi se smanjila potencijalna šteta uzrokovana kruženjem topline

i povećati stopu uspješnosti procesa. Prilikom izrade profila potrebno je uzeti u obzir više uslova i faktora

za postizanje konstantnih zadovoljavajućih i ponovljivih rezultata. Neki od uslova koje razmatramo je omjer mase supstrata i elektroda, težina

BGA uređaja, gustina niza / korak / veličina sfere lemljenja, radne temperature, dužina radnog vremena na terenu prije BGA

kvar, proizvodni proces, korištena originalna pasta za lemljenje / neravnine i zahtjevi klijenta RoHS.

U slučajevima kada je pouzdanost prednost predlažemo konverziju olova uređaja, jer se time u velikoj mjeri povećava fleksibilnost lemnih spojeva

i eliminiše probleme vezane za šupljine, pukotine od lema bez olova i razvoj brkova. Procedura za uspješnu zamjenu kuglica za lemljenje na BGA uređaju uključuje uklanjanje zaostalog lema bilo vrućim zrakom, fitiljem za odlemljenje ili vakuumom za lemljenje u zavisnosti od nivoa sposobnosti prerade komponente i zahtjeva klijenta. Ova procedura je ključna faza tokom dorade BGA komponenti i izvodi se u čistoj prostoriji bez prašine kako bi se eliminisala sva potencijalna kontaminacija BGA zemljišta i osiguralo kvalitetno spajanje između sfere lemljenja i BGA zemljišta. Prema zahtjevima kupaca, možemo ubaciti argon/azot u naše zatvorene peći za ponovno baliranje kako bismo dodatno poboljšali kvalitet lemljenja.

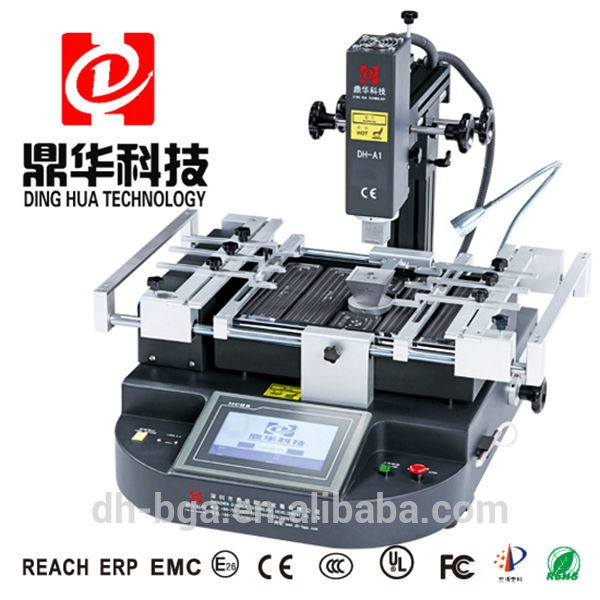

5.Detaljne slike DH-A1 BGA REWORK STANICE

DH-A1 BGA REWORK STATION DETAILS.jpg
