Automatski SMD sistem prerade
-Mlaznica sa otvorom za reflow.-Optičko poravnanje-3 Temp Zone-Ručni i automatski način rada
Opis

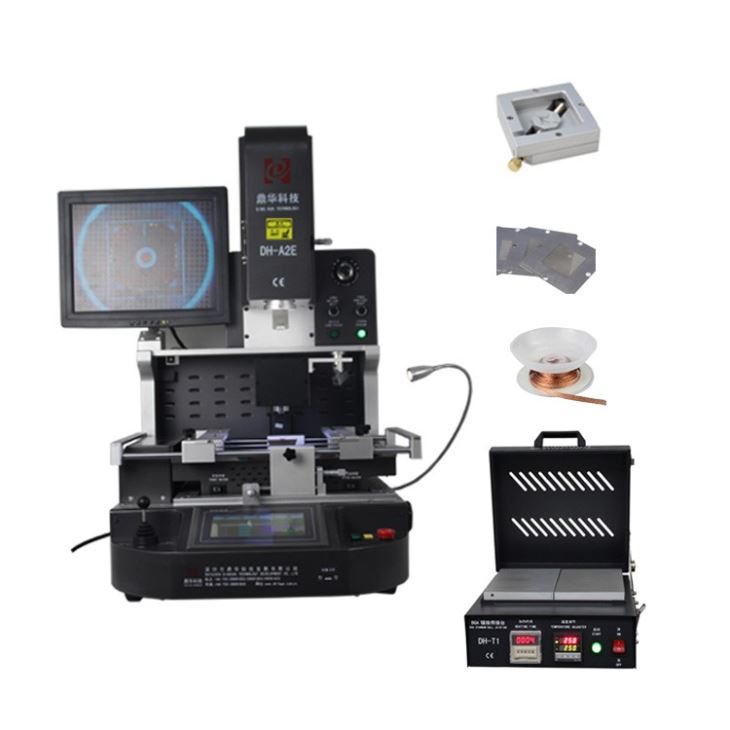

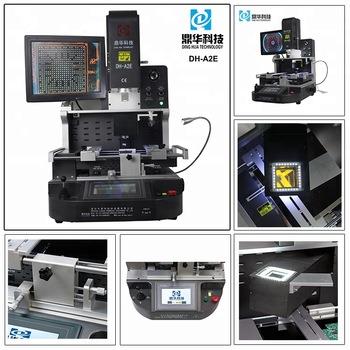

Automatski SMD sistem prerade DH-A2E
Automatski SMD sistem za preradu DH-A2E je komad elektronske opreme koji se koristi za popravku ili
automatska zamena komponenti za površinsku montažu na štampanim pločama (PCB). Općenito
koristi kombinaciju tehnika topline, zraka i vakuuma za uklanjanje i zamjenu SMD komponenti.
Model DH-A2E može imati specifične karakteristike i mogućnosti koje ga razlikuju od ostalih prerada
sistema. Za detaljne informacije najbolje je pogledati dokumentaciju proizvođača ili web stranicu
o proizvodu.
specifikacije:
| 1 | Totalna snaga | 5300w |
| 2 | 3 nezavisna grijača | Gornji topli zrak 1200w, donji topli zrak 1200w, donji infracrveni predgrijavanje 2700w |
| 3 | voltaža | AC220V±10% 50/60Hz |

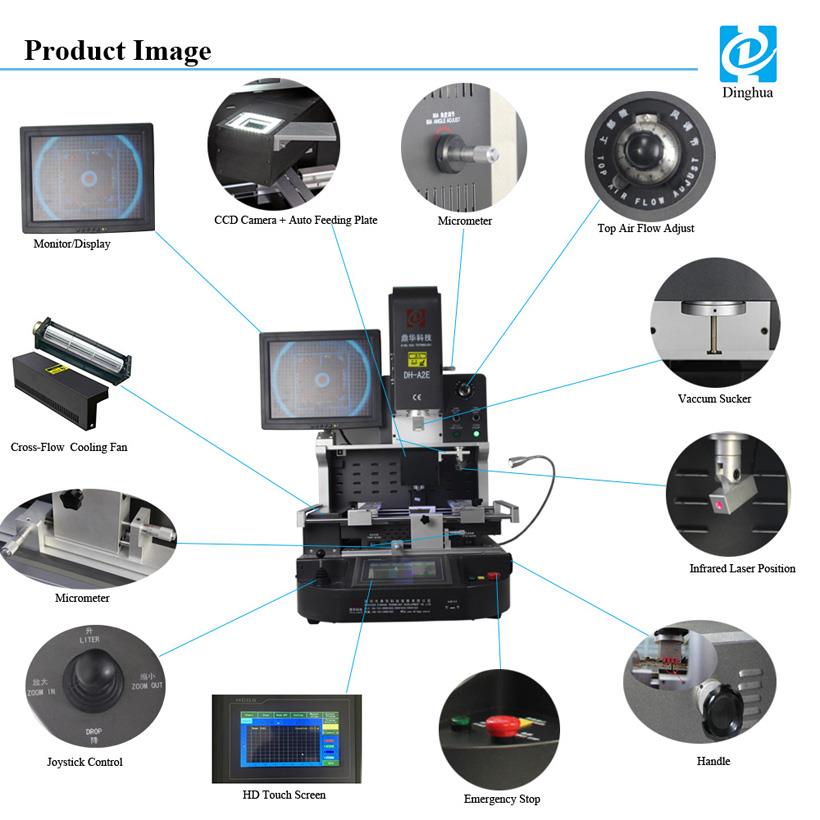

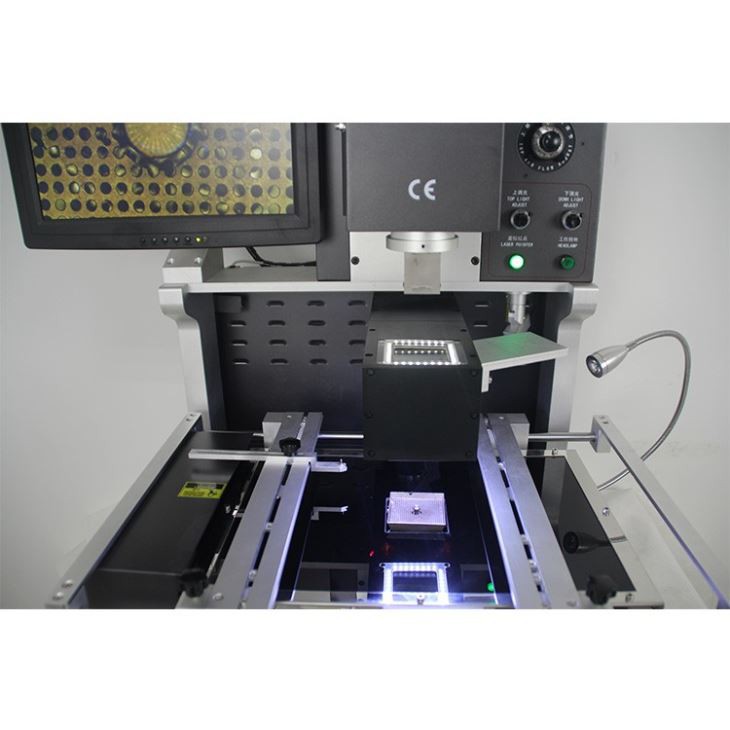

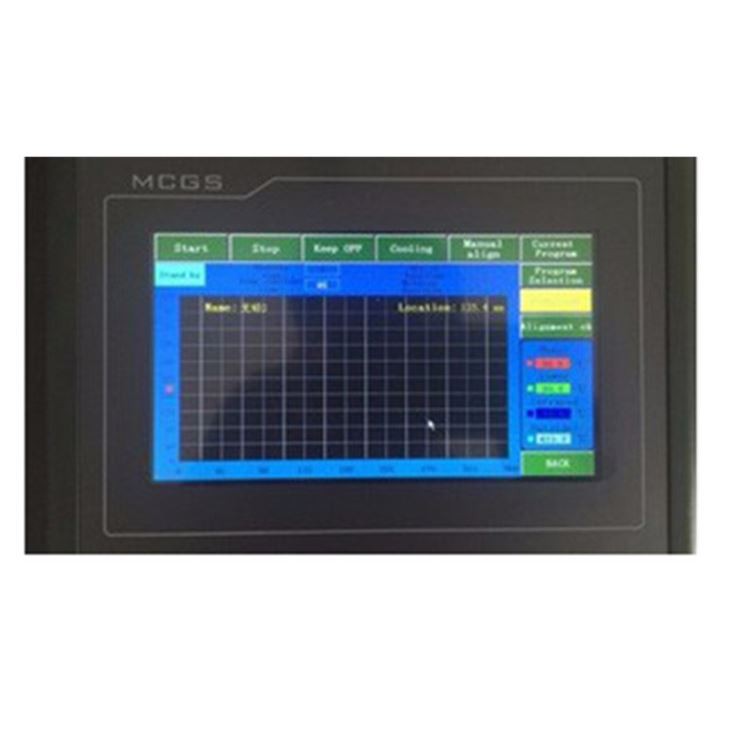

| 4 | Električni dijelovi | 7'' ekran osjetljiv na dodir + inteligentni kontrolni modul visoke preciznosti + drajver koračnog motora + PLC + LCD displej + optički CCD sistem visoke rezolucije + lasersko pozicioniranje |
| 5 | Kontrola temperature | K-senzor zatvorena petlja + PID automatska kompenzacija temperature + temperaturni modul, tačnost temperature unutar ±2 stepena. |
| 6 | Pozicioniranje PCB-a | V-žljeb + univerzalno učvršćenje + pomična PCB polica |
| 7 | Primjenjiva veličina PCB-a | Max 370x410mm Min 22x22mm |
| 8 | Primjenjiva veličina BGA | 1*1mm~80*80mm |
| 9 | Dimenzije | 600x700x850mm (D*Š*V) |
| 10 | Neto težina | 70 Kg |
Prijave:
Široko se koristi u popravci na nivou čipa u sljedećim proizvodima:
1. Laptop & desktop PCBA
2. Igraće konzole, kao što su Xbox One, Play Station 4 matične ploče
3. PCBA mobilnog telefona, kao što su matične ploče za iPhone
4. TV&TV Set-top box matična ploča
5. Matična ploča server, štampač, kamera itd

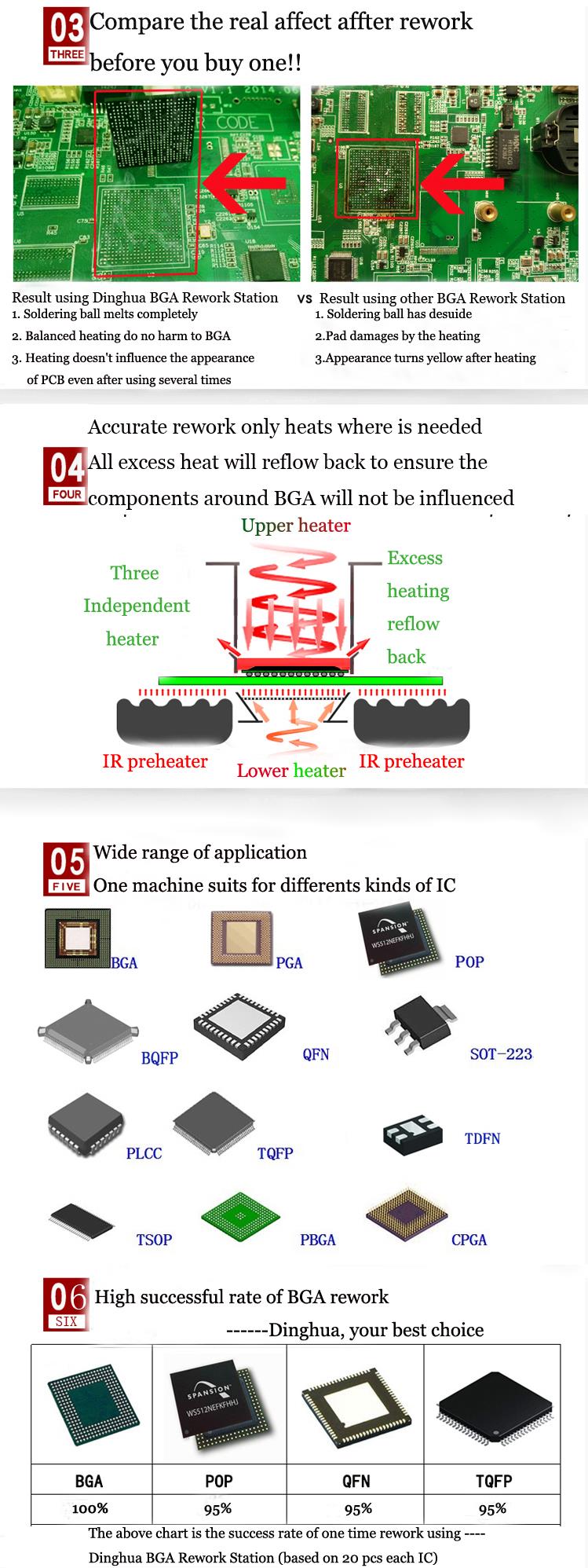

Može preraditi BGA, PGA, POP, BQFP, QFN, SOT- 223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, LED čip.
DH-A2E je profesionalna stanica za lemljenje dizajnirana da zamijeni BGA čipove na PCB pločama koje zahtijevaju veliku snagu
grijanje. Pogodno za upotrebu sa olovnim i bezolovnim kalajem. Zahvaljujući programabilnim profilima i visokom kvalitetu
grijaćih elemenata imamo preciznu kontrolu nad procesom lemljenja a samim tim i efektivnošću popravke.
Velika izlazna snaga čini DH-A2E savršenim alatom za elektronske usluge specijalizirane za popravke lap-
vrhovi i konzole.

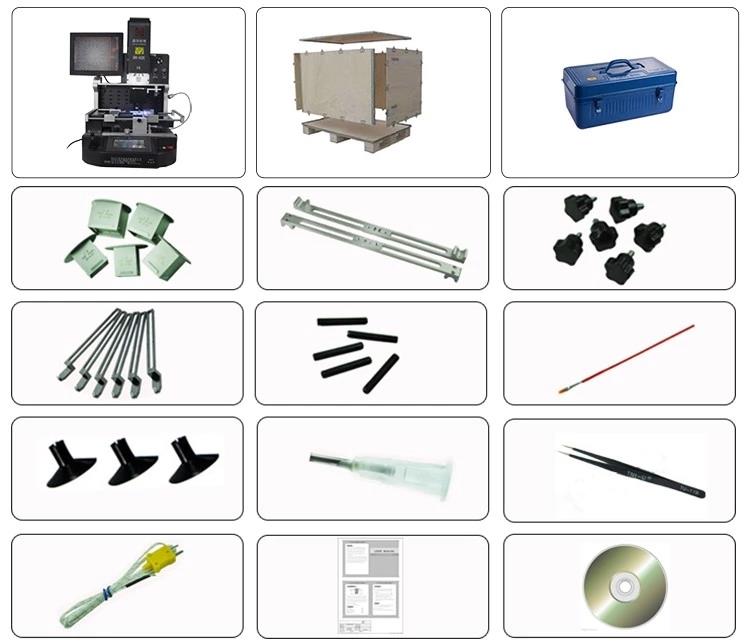

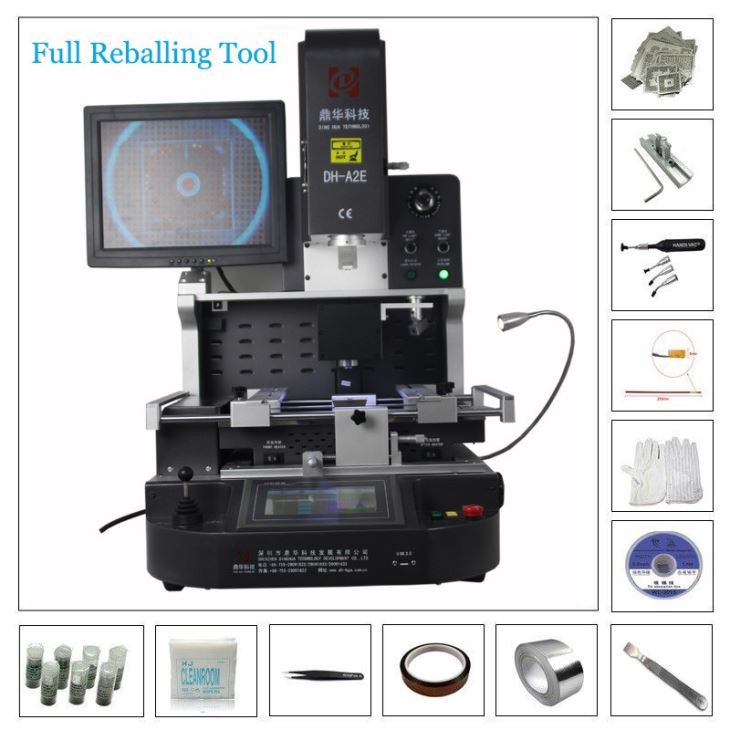

Paket:
1. Mašina: automatski smd sistem prerade
2. Sve je upakovano u stabilne i jake drvene kutije.
3. Gornja mlaznica: 3 kom (31*31mm,38*38mm,41*41mm Donja mlaznica:2kom(34*34mm,55*55mm)
4. Greda: 2 kom
5. Šljiva: 6 kom
6. Univerzalni nosač: 6 kom
7. Šraf: 5 kom
8. Četka: 1 kom
9. Vakum šolja: 3 kom
10. Vakum igle: 1 kom
11. Pinceta: 1 kom
12. Kabl senzora temperature: 1 kom
13. Priručnik: 1 kom
14. Demonstracijski CD: 1 kom
Naša usluga
1. U pretprodaji, besplatno za demonstraciju i informativne konsultacije, na licu mjesta ili putem videa.
2.Može pružiti proces video ili obuku prije isporuke, po vašoj potrebi.
3. Nakon prodaje, sa jakim profesionalnim tehničkim timom za podršku.
4. Ponudite veliki popust za masovnu narudžbu ili za ponovljene narudžbe.
5.Garancija: 1 godina besplatno, i za primanje troškova dijelova za daljnje godine.
Zašto odabrati nas
Mi smo proizvođač=vlastita tvornica+ dizajn mašine+lim koji proizvodimo sami +
raspršite prah+ snažno sastavite mašinski tim + pakovanje+besplatna obuka;
1). Logo/Brend: Dizajni i logotipi kupaca su dobrodošli, možemo ispisati vaš vlastiti logo;
2). HUAWEI, SAMSUNG, TCL, ZTE, MEIZU, KONKA, LENOVO, FOXCONN dobavljač;
3). Imajte dobra tržišta u Koreji, Japanu, Sjevernoj Africi, Vijetnamu, Brazilu, Turskoj, Indiji, Meksiku i Južnoj Aziji,Srednje-istočne i evropske zemlje;
1). 100% NOVO iz tvornice Dinghua;
2). Preko 20 R&D inženjera, sa 10 godina iskustva;
3). Preko 100000 globalnih korisnika;
4). Svi modeli odobreni CE ISO9001;
5). 100% QC inspekcija prije otpreme;
6). Visoka kvaliteta i konkurentna cijena.
