Poluautomatska optička BGA stanica za preradu
1. Uvod u proizvod Nova definicija popravke ploča - automatska, fleksibilna i pouzdana u procesu! · Visoko efikasna hibridna grejna glava od 1200 W, IR donje grejanje velike površine sa 3 grejne zone 3000W) · Automatsko i precizno poravnavanje komponenti uz pomoć mašine...
Opis

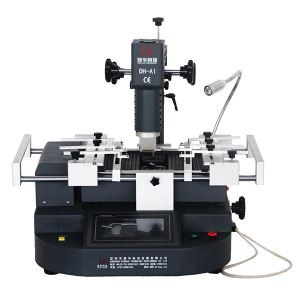

Poluautomatska optička BGA stanica za preradu
1. Uvod u proizvod
Nova definicija popravka ploča: automatska, fleksibilna i procesno pouzdana!
- Visoko efikasna hibridna grejna glava od 1200 W
- Homogeno IR donje grijanje velike površine sa 3 grijaće zone (svaka po 800 W)
- Automatsko i precizno poravnavanje komponenti uz pomoć mašinskog vida
- Veoma precizan sistem osovina na motorni pogon za postavljanje komponenti (+/- 0.025 mm)
- Zajamčeni rezultati popravka neovisni o korisniku
- Upravljanje procesom i dokumentacija putem operaterskog softvera HRSoft
- Potpuno automatski ili poluautomatski rad
- Pogodno za upotrebu sa Dip&Print stanicom
2. Specifikacije proizvoda
|
Dimenzije (Š x D x V) u mm |
660 * 620 * 850 mm |
|
Težina u kg |
70 kg |
|
Antistatički dizajn (y/n) |
y |
|
Nazivna snaga u W |
5300W |
|
Nazivni napon u V/AC |
110~220V 50/60Hz |
|
Gornje grijanje |
Topli vazduh 1200W |
|
Niže grijanje |
Topli vazduh 1200W |
|
Područje predgrijavanja |
Infracrvena 2700W, veličina: 250 x 330 mm |
|
Veličina PCB-a u mm |
od 20*20~370*450 mm |
|
Veličina komponente u mm |
od 1*1 80*80 |
|
Operacija |
7-inčni ugrađeni ekran osetljiv na dodir, rezolucija 800*480 |
|
Test simbol |
CE |

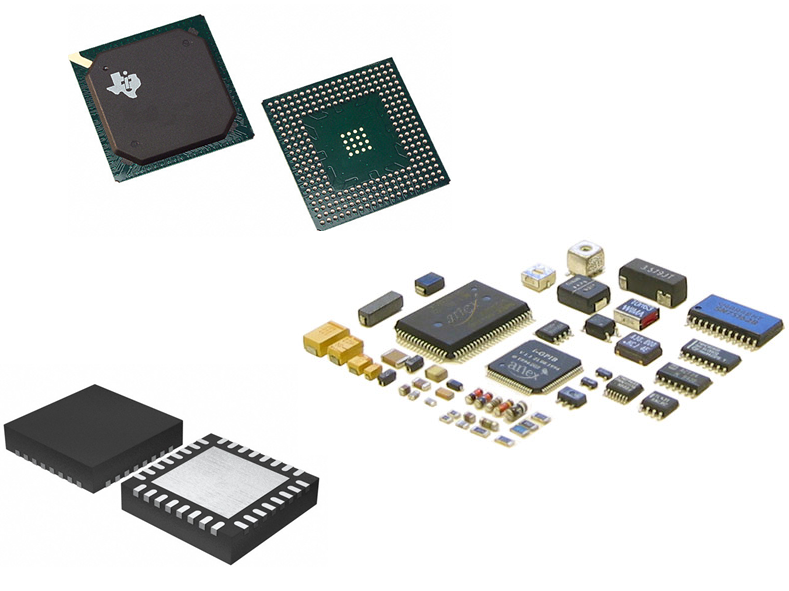

3. Primjena proizvoda
Odlemljivanje, postavljanje i lemljenje svih vrsta nadgradnih uređaja (SMD): BGA, metalik BGA, CGA,
BGA utičnica, QFP, PLCC, MLF i minijaturne komponente sa dužinom ivice do 1 x 1 mm.

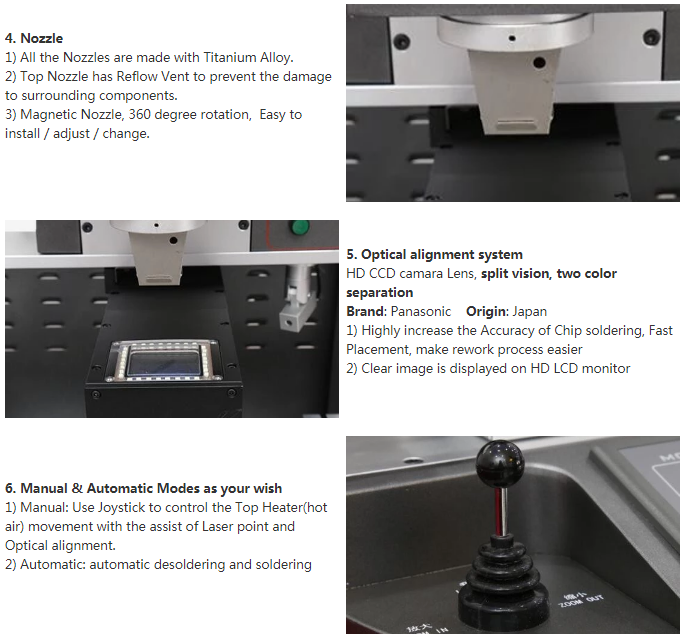

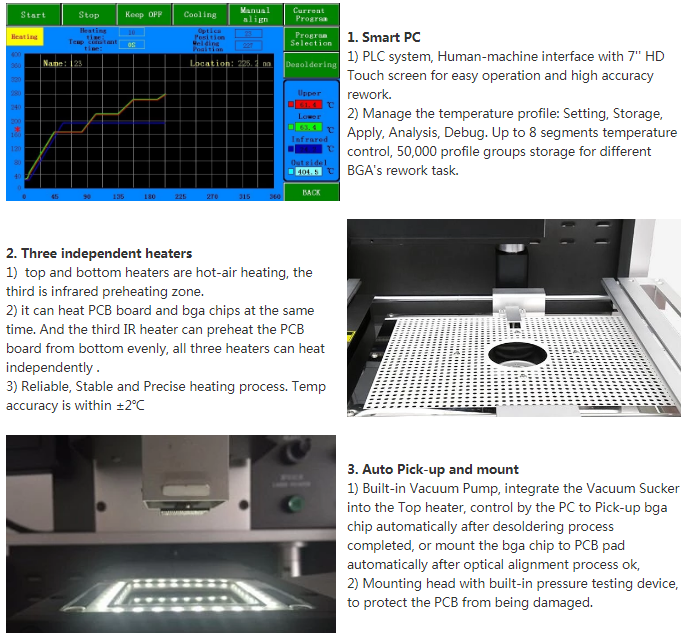

4. Detalji o proizvodu
5. Kvalifikacije proizvoda

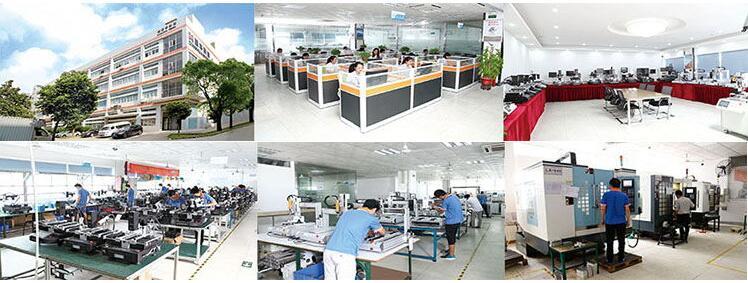

6. Naše usluge
Da bismo podržali naše klijente, pružamo usluge prodaje i tehničke podrške Gold Standard iz naših ureda Dinghua.
Naši visoko obučeni inženjeri imaju iskustvo u svim vrstama aplikacija za preradu i mogu pomoći oko procesa, mlaznica, šablona, rezervnih dijelova i prilagođavanja.
7. FAQ
P: Kako Dinghua BGA mašina za preradu kontroliše temperaturu? Hoće li se mašina previše zagrijati i oštetiti PCB ili čip?
O: Dinghua BGA mašina za preradu može istovremeno da zagreje PCB i BGA čip. Treći IR grijač ravnomjerno zagrijava PCB odozdo kako bi se izbjegla deformacija PCB-a tokom procesa popravke. Sva tri grijača mogu se kontrolirati nezavisno.
Koristi termoelement K-tipa sa kontrolom zatvorene petlje i PID automatski sistem temperaturne kompenzacije, zajedno sa PLC-om i temperaturnim modulom, kako bi se osigurala precizna kontrola temperature sa odstupanjem od ±2 stepena.
P: Kako Dinghua BGA mašina za preradu garantuje sigurnost za zaštitu operatera u slučaju nužde?
O: Mašina ima CE sertifikat i opremljena je dugmetom za hitne slučajeve. Dodatno, postoji glasovno upozorenje koje se aktivira oko 5 sekundi prije nego što je proces lemljenja/odlemljenja završen. Takođe ima sistem zaštite od automatskog isključivanja u slučaju nenormalnog incidenta, sa dvostrukim kontrolama zaštite od pregrijavanja.
