Mašina za popravak BGA
Dinghua BGA rewwork stanica DH-5830 je priručnik za popravak popravke u popravci, uklanjanju i zamjenu komponenti sa kugličnim rešetkom (BGA) na štampanim pločicama (PCB). AS CPU, GPU, BGA CHIPS na PCB-u u laptopima, igrama za igre, servere i drugi elektronički uređaji.
Opis
Opis proizvoda
Opremljen saTri - Zone neovisna kontrola temperature(infracrveno pregrijavanje, gornje i donje mlaznice za vruće zrake) i precizni alati poputvakuumska olovka za usisavanjeiLasersko crveno mjesto za pozicioniranje, Ova stanica za preradu pruža stabilnu, efikasnu i preciznu sposobnost preciznosti. Široko se koristi u popravljanju matičnih ploča, komunikacijskih ploča, industrijskih sustava za kontrolu i drugim elektroničkim sklopovima.
| Predmet | Parametar |
| Napajanje | AC220V ± 10% 50Hz |
| Nazivna snaga | 5500W |
| Gornja snaga | 1200w |
| Donja snaga | 1200w |
| Infracrvena snaga | 3000w |
| Top Air - gumb protoka | Za gornje vruće - podešavanje protoka zraka (posebno vrlo mali / veliki čipovi) |
| Način rada | HD Touch ekranu, postavka digitalnog sistema |
| Skladište temperature Profile | 50000 grupa |
| Kontrola temperature | K senzor + zatvorena petlja |
| Gornji pokret grijača | Desno / lijevo, premalo / unazad, slobodno se okreću |
| Temp tačnost | ± 2 stepena |
| Pozicioniranje | Inteligentno pozicioniranje, PCB se može podesiti u x, y smjeru sa "5 bodova podržava" + v - Groov PCB nosač + univerzalni raspored |
| Veličina PCB-a | MAX 410 × 370 mm Min 22 × 22 mm |
| BGA Chip | 2x 2 - 80 x80 mm |
| Minimalni razmak čipa | 0.15mm |
| Vanjski senzor temperamenta | 1pc |
| Dimenzije | 570 * 610 * 570mm |
| Neto težina | 35kg |
Detaljne slike
Mlaznica je napravila legura titanijuma, može rotirati 360 stepeni, sa magnetnim.
Prilagođeno stajanje: Dostupno u više veličinama koje odgovaraju različitim BGA / SMT čipovima.
Efikasno grijanje: Fokusirani protok zraka osigurava brzo i jednolično grijanje.
Zaštita komponente: Sprječava da se toplina širi na obližnje osjetljive uređaje.
Jednostavna instalacija: Brzo - Promenite dizajn za pogodan rad.
A Vakuumska usisna olovka je pomoćni alatIntegriran u BGA stanicu za preradu, dizajniran zaSigurno rukovanjeelektroničkih komponenti tokom procesa popravka i prerade.
Visoka preciznost: Osigurava preciznu postavljanje na PCB jastučićima.
Korisnik - Prijateljski: Jednostavno jedan - Usisan za usisavanje i rad.
Svestrana upotreba: Pogodno za BGA, QFP, SOP i druge SMT komponente.
Integrirano sa radne stanice: Povoljno spojen na sistem za stabilnu snagu usisavanja.
Višenamjenski rasporedsu posebno dizajnirani držači koji se koriste u BGA REWOWWER STANISigurne i stabilizirajte štampane ploče (PCB)tokom popravka i prerade.
Podesivi dizajn: Može udovoljavati različitim veličinama i oblika PCB-a.
Čvrsto stezanje: Sprječava vibraciju odbora, prebacivanje ili izbijanje za vrijeme grijanja.
Visoko - Otpornost na temperaturu: Napravljeno od izdržljivih materijala koji izdrže infracrveno i vruće - grijanje zraka.
Jednostavan rad: Brza ugradnja i podešavanje za različite zadatke za popravak.

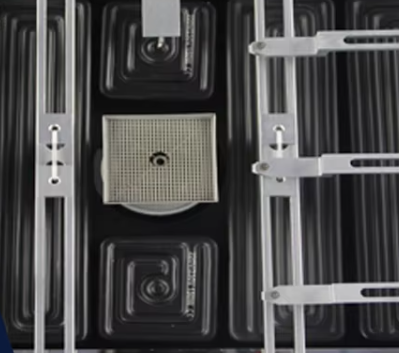

TheIR (infracrvena) zona predgrijavanjadizajniran je zajednolično pregrijavanje štampane pločice (PCB)pre postupka lemljenja ili desetiranja.
Jednoliko grijanje: Osigurava konzistentnu raspodjelu temperature preko PCB-a.
Smanjeni toplotni stres: Štiti osjetljive čipove i sprečava deformaciju ploče.
Energetski efikasan: Infracrveno grijanje pruža brz i stabilan predgrijavanje.
Poboljšani kvalitet prerade: Stvara pravu toplotnu ravnotežu za precizno lemljenje.
Karakteristike proizvoda
1. Sa usisavanjem vakuuma pokupite BGA čip povoljno nakon odmorivanja.
2. Sa USB 2.0 sučeljem može se povezati sa računarom ili mišem, krivuljom temperature ekrana ili budućim ažuriranjem sistema.
3. Realno - Postavke vremena i stvarni prikaz profila temperature mogu se koristiti za analiziranje i ispravne parametre.
4. Vanjski senzor temperature omogućava nadzor temperature i preciznu analizu profila temperature u stvarnom vremenu.
5. Usvojiti tri zona grijanja, gornji i nizak grijač vrući zrak, donji grijač je infracrvena zona zagrijavanja.
6. K Tip Close Full Loop kontrola, tačnost temperature će biti na ± 2 stepena.
7. Ventilator za hlađenje protoka visoke snage, sprečavaju PCB iz deformacije.
8. Sistem zvučnog saznanja: Postoji li glasovni podsetnik 5s-10s prije završetka grijanja, kako bi se operator pripremio.
9. Sigurnosna mjera: Stražar pregrijavanja.
Naša kompanija
FAQ
P: Šta je BGA stanica za preradu?
O: BGA preplata je mašina koja se koristi za uklanjanje, popravak i zamjenu BGA (lopta rešetka) čipsa na tiskanim pločama (PCB) zagrijavanjem na kontrolirani način. Pomaže u popravljanju ili zamjenu neispravnih čipova na uređajima poput prijenosnih računala, pametnih telefona i igara.
P: Da li ste proizvođač ili trgovačko preduzeće?
O: Mi smo proizvođač na specifikaciji u BGA preradnoj stanici, x - Ray brojanje, X - inspekcijski stroj za pregled, automatsku opremu, opremu za SMT itd.
P: Gde je vaša fabrika?
O: 4. F 6b, Shengzuozhi Technology Park, Xinqiao / 518125, Bao'an, Shenzhen, Guangdong, Kina.
P: Koju uslugu možete prividiti?
O: 1. Profesionalno nakon - prodajne usluge, besplatne tehničke konsultacije i video demonstracija za cijelu mašinu (bez potrošnih materijala) . 3. OEM i ODM usluge: t / t, Western Union, itd. Opcije brze isporuke uključuju FedEx, DHL, UPS, EMS itd.
P: Dajete li korisnički priručnik i operacijski video?
O: Omogućite engleski korisnički priručnik za besplatno, na raspolaganju je operacijski video. Operacija Jezik je engleski i kineski.
