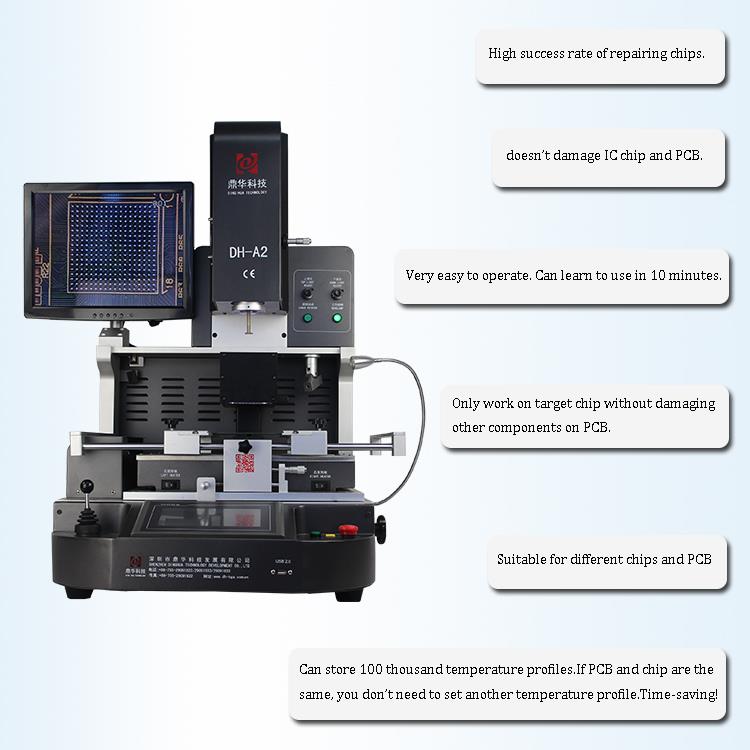

3 zone grijanja Mašina za preradu BGA ekrana na dodir

1. Aplikacija

Pogodno za PCB različitih elektronskih proizvoda.

Matična ploča računara, pametnog telefona (iPhone, Huawei, Samsung), laptopa, MacBook logičke ploče, digitalnog fotoaparata, klima uređaja, TV-a i druge elektronske opreme iz medicinske industrije, komunikacijske industrije, automobilske industrije itd.

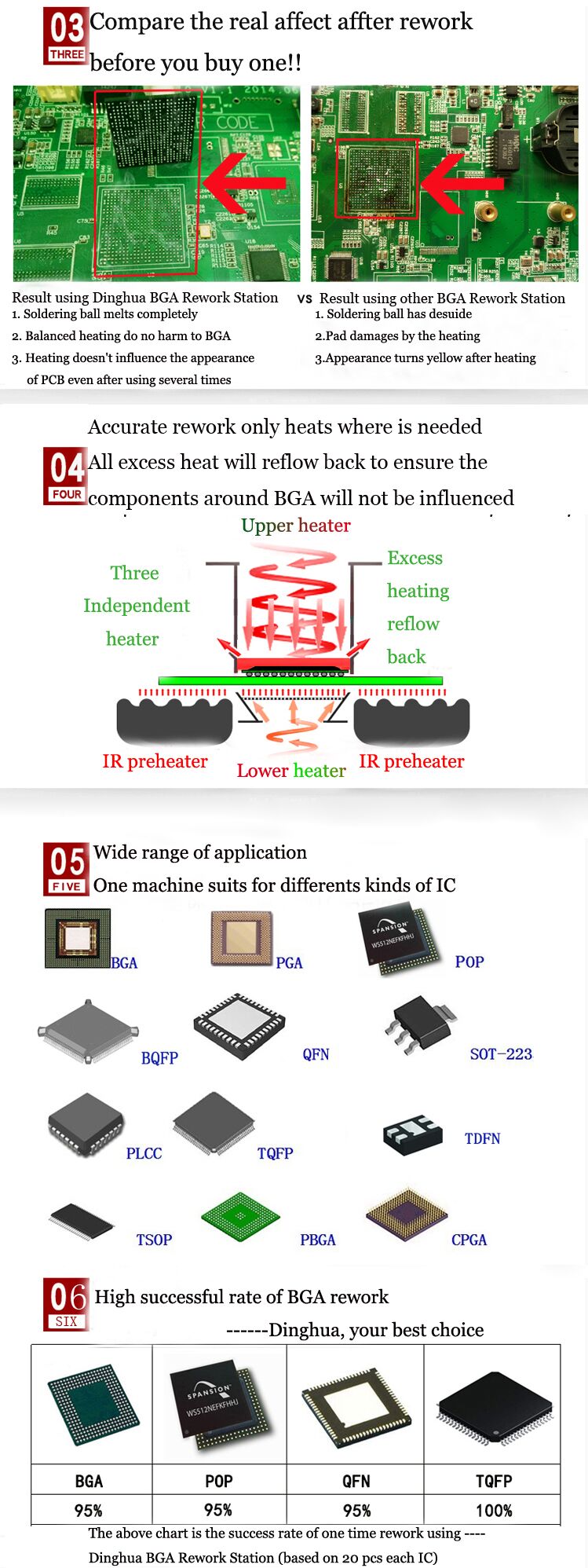

Pogodno za različite vrste čipova: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, LED čip.

2. Karakteristike proizvoda



• Automatsko odlemljivanje, montaža i lemljenje.

• Precizan optički sistem poravnanja

Panasonic CCD sočivo kamere efikasno povećava tačnost poravnanja i uspešnost popravke. Slika prikazana na ekranu monitora.

• Vrući tok vazduha je podesiv, kako bi se zadovoljile potrebe bilo kakvog čipsa

•Ugrađeno infracrveno lasersko pozicioniranje, pomaže brzom pozicioniranju PCB-a.

• Gornja grejna glava i montažna glava 2 u 1 dizajn.

• Montažna glava sa ugrađenim uređajem za ispitivanje pritiska, da zaštiti PCB od gnječenja.

3. Specifikacija

Snaga	5300w
Top grijač	Topli vazduh 1200w
Donji grijač	Topli vazduh 1200W. Infracrvena 2700w
Napajanje	AC220V±10% 50/60Hz
Dimenzija	L530*Š670*V790 mm
Pozicioniranje	V-utor PCB nosač, i sa vanjskim univerzalnim učvršćenjem
Kontrola temperature	Termopar tipa K, kontrola zatvorene petlje, nezavisno grijanje
Preciznost temperature	±2 stepena
Veličina PCB-a	Max 450*490 mm, Min 22 *22 mm
Fino podešavanje radnog stola	±15 mm naprijed/nazad, ±15 mm desno/lijevo
BGA čip	80*80-1*1mm
Minimalni razmak između čipova	0.15 mm
Temp Sensor	1 (opciono)
Neto težina	70kg

4. Detalji

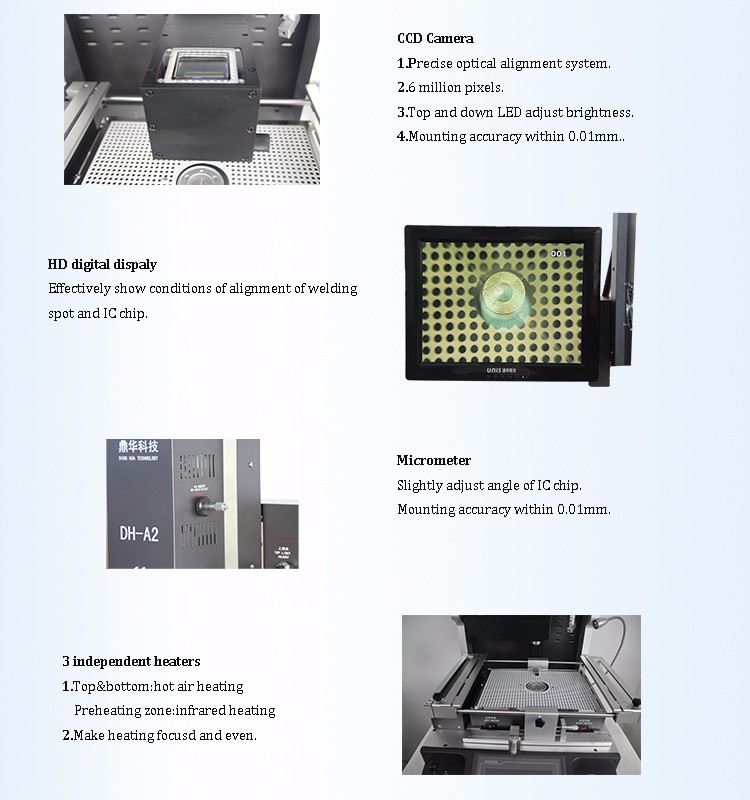

1.CCD kamera (precizan optički sistem poravnanja);

2.HD digitalni displej;

3. Mikrometar (podešavanje ugla čipa);

4.3 nezavisni grijači (topli zrak i infracrveni);

5. Lasersko pozicioniranje;

6. HD touch screen interfejs, PLC kontrola;

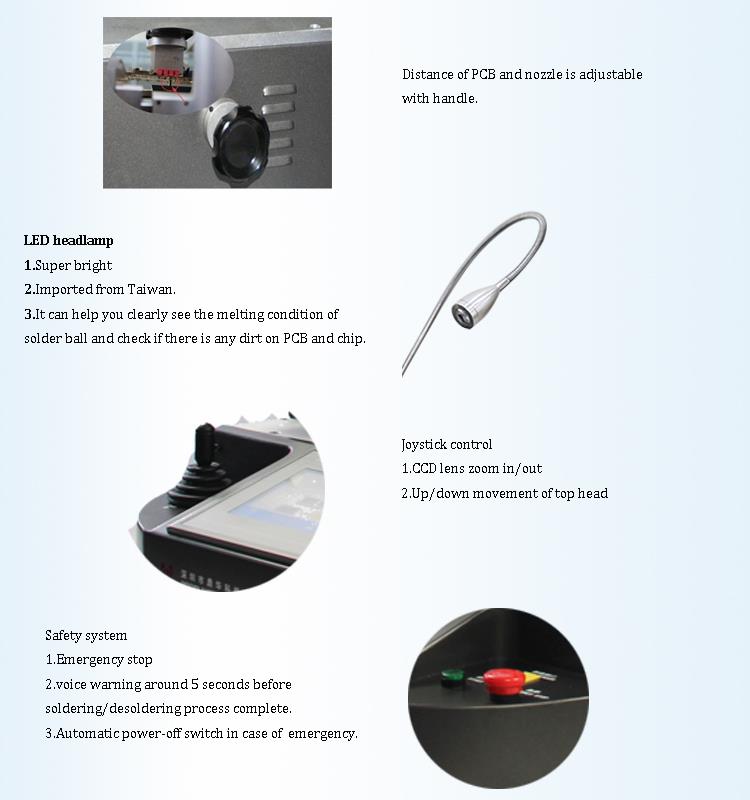

7. Led far;

8. Kontrola džojstika.

5. Zašto odabrati naše 3 zone grijanja touch screen bga mašina za preradu?



6. Certifikat

Da bi ponudio kvalitetne proizvode, SHENZHEN DINGHUA TECHNOLOGY DEVELOPMENT CO., LTD je bio prvi koji je prošao UL, E-MARK, CCC, FCC, CE ROHS sertifikate. U međuvremenu, da bi poboljšala i usavršila sistem kvaliteta, Dinghua je prošla ISO, GMP, FCCA, C-TPAT sertifikat za proveru na licu mesta.

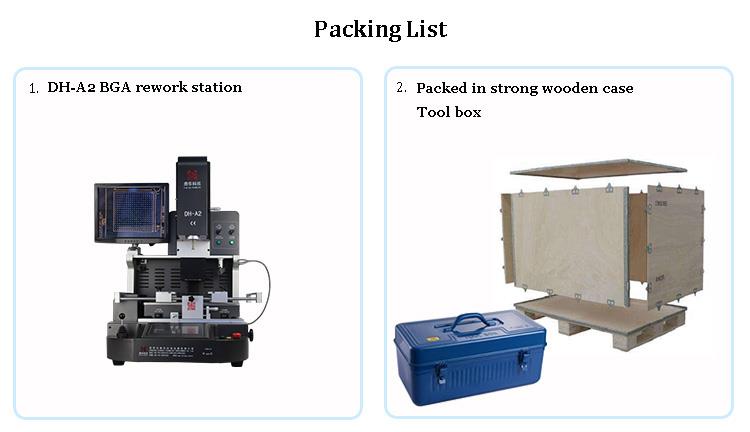

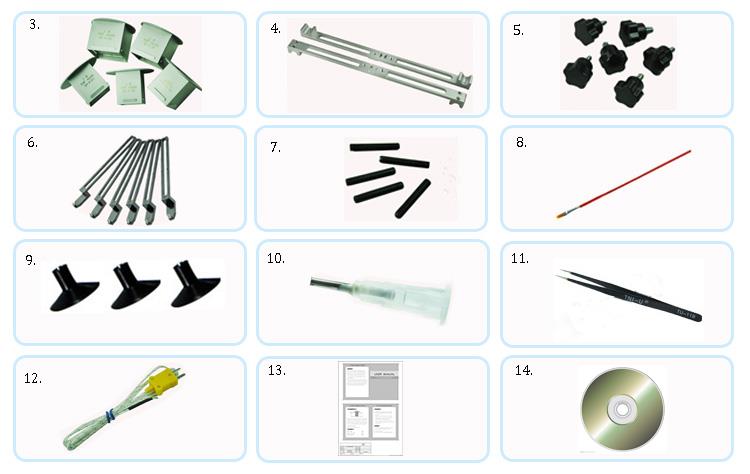

7. Pakovanje i otprema



8. Kontaktirajte nas

Email: john@dh-kc.com

WhatsApp/Wechat/Mob:+86 157 6811 4827

9.FAQ

• U BGA mašini za preradu, koji su suštinski faktori visoke stope uspeha popravke PCB-a i čipova?

O: Optički sistem u boji sa funkcijama podijeljenog vida, razdvajanja dvije boje, zumiranja/umanjivanja i mikropodešavanja, opremljen uređajem za detekciju aberacija, sa autofokusom i softverskim radom

•Kako vaša BGA mašina za preradu garantuje precizno poravnanje kuglice za lemljenje na čipovima i spoja za lemljenje na štampanoj ploči?

O: Sistem optičkog vida u boji, sa ručnim pomeranjem po x-, Y-osi, sa podeljenim svetlom u dve boje, funkcijom uvećanja/umanjivanja i finog podešavanja, uključujući uređaj za rezoluciju razlike u boji. Ekran jasno prikazuje stanje poravnanja kuglice za lemljenje na čipovima i spoja za lemljenje na PCB-u.

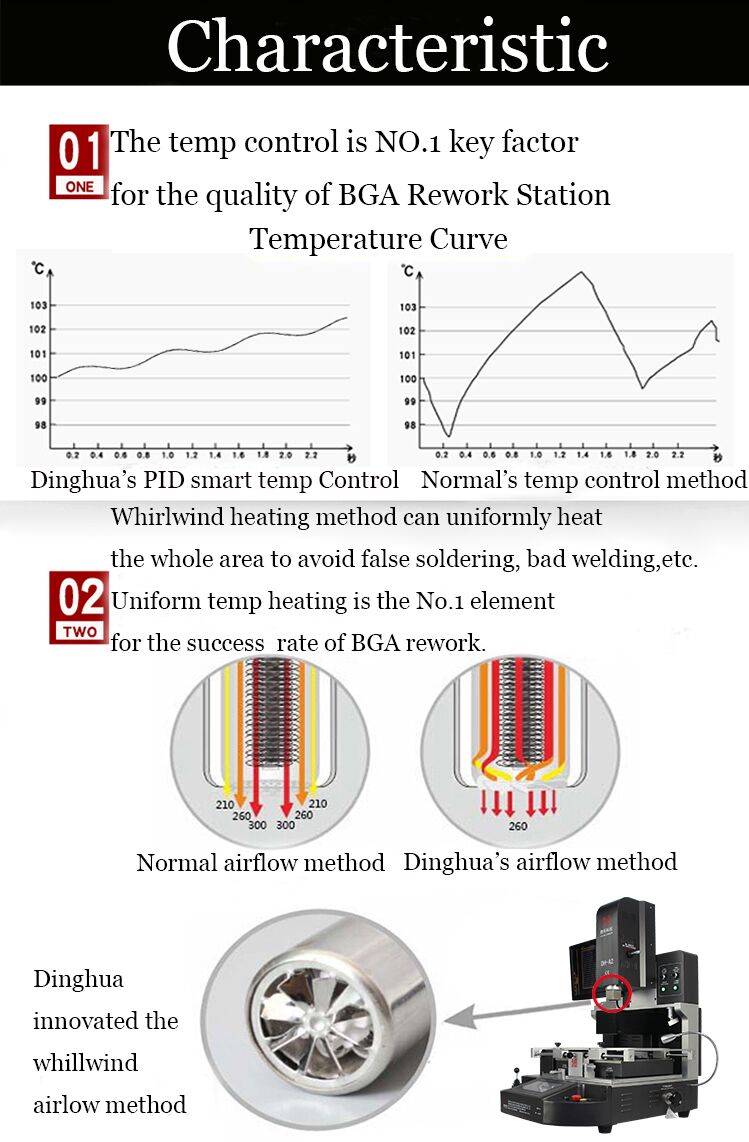

•Koji je princip toplog vazduha i infracrvenog grejanja vaše BGA mašine za preradu?

O: Postoje tri nezavisna grijača. Gornji vrući zrak + donji vrući zrak + platforma za infracrveno zagrijavanje. Vrući zrak ima prednost brzog zagrijavanja i hlađenja. Temperaturu je vrlo lako kontrolisati Donji dio infracrvene radi sprečavanja deformacije PCB-a (Opšti razlozi deformacije: Velika temperaturna razlika između lokacija PCB-a i ciljnog BGA čipa.) Ovaj model mašine je relativno lako kontrolisati i temperatura je lako kontrolisati.
