Cijena infracrvene Bga stanice za preradu u Indiji
IR6500 BGA stanica za preradu, koja se naziva i DH-A01R, koja je najjeftiniji i praktičniji model, ima gornju infracrvenu zonu grijanja, IR zonu predgrijavanja za veliku matičnu ploču koja se grije, aplikaciju za mobilni telefon, kompjuter i drugu elektroniku.
Opis

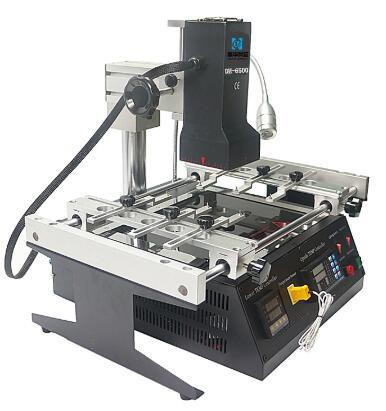

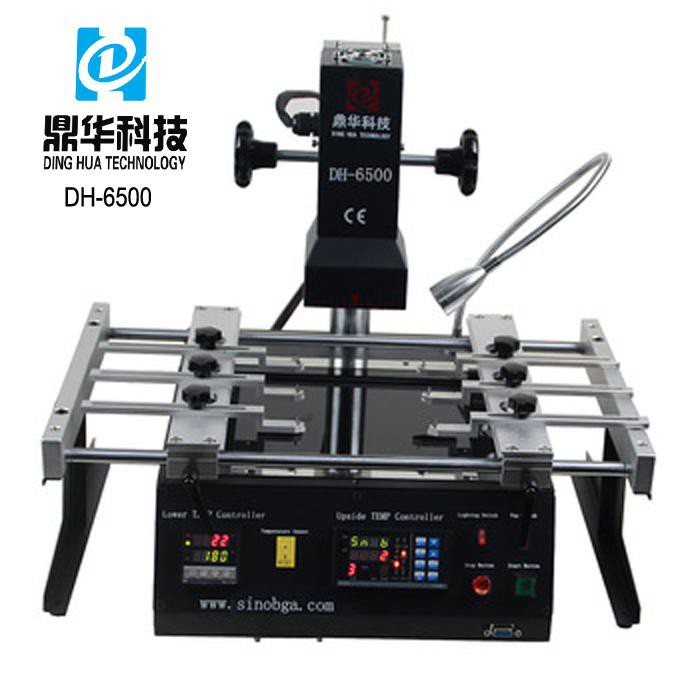

DH-6500 INFRARED BGA stanica za preradu
Infracrvena BGA stanica za preradu je specijalizovani uređaj koji se koristi u elektronskoj industriji za popravku ili preradu Ball Grid Array (BGA) komponenti na štampanim pločama (PCB). BGA su vrsta ambalaže za površinsku montažu koja se koristi za integrirana kola, gdje su veze napravljene kroz niz kuglica za lemljenje na donjoj strani komponente.
DH-6500 univerzalni infracrveni kompleks za popravku sa digitalnim regulatorima temperature i keramičkim grijanjima za Xbox,
Popravljeni PS3 BGA čipovi, laptopi, računari itd.

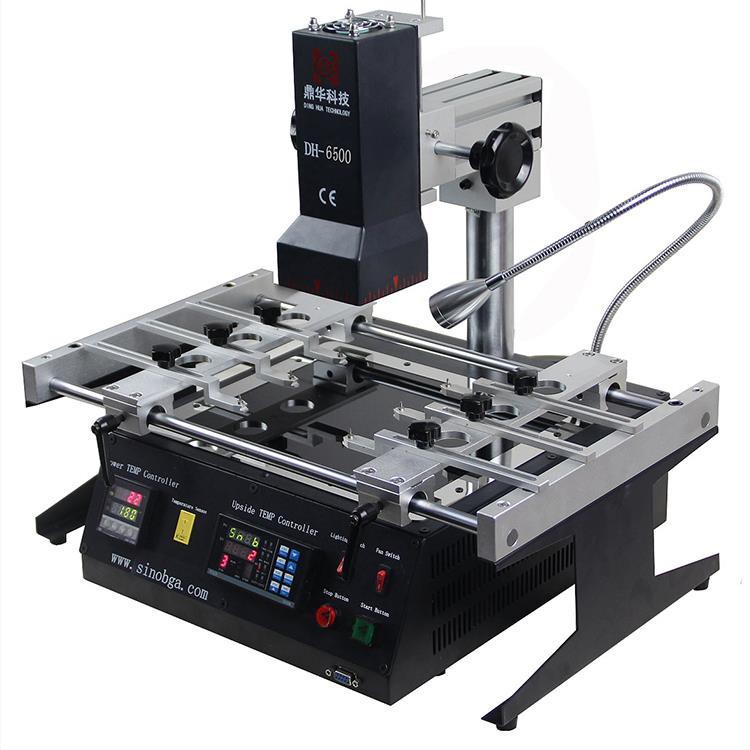

DH-6500 je različita lijeva, desna i stražnja strana
Gornje IR keramičko grijanje, valna dužina 2~8um, površina grijanja je do 80*80mm, aplikacija za Xbox,
matična ploča igraće konzole i drugi popravci na nivou čipa.
Univerzalni elementi, 6 komada sa malim zarezom i tankom i podignutom iglom, koji se mogu koristiti za
neregularne matične ploče za fiksiranje na radnom stolu, veličina PCB-a može biti do 300*360mm.
Donja zona predgrijavanja, pokrivena staklenim štitom protiv visokih temperatura, njegova površina grijanja je 200*240 mm,
većina matičnih ploča se može koristiti na njemu.
2 regulatora temperature za podešavanje vremena i temperature mašina, ima 4 temperaturne zone
može se podesiti za svaki temperaturni profil i može se sačuvati 10 grupa temperaturnih profila.
Parametri infracrvene BGA stanice za preradu:
| Napajanje | 110~250V +/-10% 50/60Hz |
| Snaga | 2500W |
| Grejna zona | 2 IR |
| PCB dostupan | 300*360mm |
| Veličina komponenti | 2*2~78*78mm |
| Neto težina | 16kg |
FQA IR BGA stanice za preradu
P: Može li popraviti mobilni telefon?
O: Da, može.
P: Koliko košta 10 kompleta?
A: For a better price, please email us: john@dh-kd.com
P: Da li želite da prihvatite OEM?
O: Da, javite nam koliko vam je potrebno?
P: Mogu li kupiti direktno iz vaše zemlje?
O: Da, možemo ga ekspresno poslati do vaših vrata.
Neke vještine o IR BGA stanici za preradu
Preoperativno znanje:
Brzina porasta temperature u zoni predgrijavanja bez olova se obično kontroliše na 1,2–5 stepeni/s (sekunde). Temperatura u zoni predgrijavanja je obično manja od 160 stepeni, a temperatura u zoni izolacije je 160-190 stepeni. Vrhunska temperatura se generalno kontroliše na 235-245 stepeni, sa temperaturom koja se održava 10-45 sekundi. Vrijeme od porasta temperature do vršne temperature je oko 1,5 do 2 minute.
Tačka topljenja olovnog lema je 183 stepena, dok je tačka topljenja bezolovne paste za lemljenje 217 stepeni. Kada temperatura dostigne 183 stepena, pasta za lemljenje koja sadrži olovo počinje da se topi. Zbog svojih hemijskih svojstava, stvarna tačka topljenja perli za lemljenje je viša od one kod paste za lemljenje.
Opšte poznavanje mašine:
1,Široko korišteni:Gornja strana otvorena + donja strana tamno infracrveno.
2,Tri modela temperaturnih zona:Vrući zrak + zračenje topline + nisko tamno infracrveno svjetlo.
3,Potpuno crveni izgled:Gornji infracrveni + donji tamni infracrveni. Ključne tačke: Metode grijanja i temperaturni rasporedi variraju ovisno o vrsti proizvoda. Uvođenje toplote je kako slijedi:
Grijanje na topli zrak:Koristi princip prijenosa topline zraka, nudeći visoko precizno, kontrolirano grijanje. Podešavanjem količine zraka i brzine vjetra postiže se ujednačeno i kontrolirano grijanje. Tokom zavarivanja, toplota se prenosi sa tela BGA čipa, izazivajući razliku u temperaturi između zrna lema i izlaza toplog vazduha. Zahtjevi za temperaturu mogu varirati ovisno o pojedinačnim proizvođačima, a podaci u ovoj bijeloj knjizi odnose se na sve modele Dinghua Technology. Ovi faktori se moraju uzeti u obzir prilikom postavljanja, a performanse zrna za lemljenje moraju se razumjeti i konfigurirati u skladu s tim.
Za razlikovanje u temperaturnim dijelovima (pogledajte tehničke upute proizvođača za specifične postavke), važno je prvo podesiti najvišu temperaturu. Podesite vršnu temperaturu (235 stepeni za materijal bez olova, 220 stepeni za olovni materijal) i pokrenite stanicu za popravku BGA radi probnog grejanja. Prilikom grijanja pratiti cijeli proces, posebno ako je temperaturna tolerancija nove ploče nepoznata. Kada temperatura pređe 200 stepeni, proverite proces topljenja kuglice za lemljenje u zakrpi pored BGA. Koristite pincetu da dodirnete flaster; ako se kreće, temperatura je dovoljna. Kada BGA čip počne da tone, snimite temperaturu prikazanu na uređaju ili ekranu osetljivom na dodir i vreme rada. Idealnu temperaturu treba održavati 10-20 sekundi nakon postizanja tačke topljenja.
Zaključak:Kada se BGA formira, kuglice za lemljenje će početi da se odvajaju nakon postizanja vršne temperature na nekoliko sekundi. Samo segment najviše temperature na krivulji temperature treba postaviti na najvišu konstantnu temperaturu za N + 20 sekundi. Za ostale postupke pogledajte parametre temperaturne krivulje koje daje proizvođač. Općenito, cijeli proces lemljenja sa olovom treba kontrolisati u roku od približno 210 sekundi, a proces bez olova unutar oko 280 sekundi. Vrijeme ne bi trebalo biti predugo kako bi se izbjeglo nepotrebno oštećenje PCB-a i BGA-a.
