Mala infracrvena stanica za preradu
Dh -6500 je potpuno infracrvena stanica za preplata sa 2 zona grijanja IR, Gornja IR grijanje je 80 * 80 mm, donja IR grejana zona koja se koristi za PCB, mnogo veća od ostalih sličnih mašina, veš mašine, hladnjaka i TV eTC . popravak .
Opis
Mala infracrvena radna stanica je kompaktan i efikasan alat dizajniran za popravak BGA, SMD-a i drugih elektroničkih komponenti . Ideamiziranje oštećenja u obližnjim komponentama ili laboratorijama, nudi preciznu temperaturu i jednostavnu radnu radnu zadatke na PCB-u . njegov mali otisak čini savršenim za upotrebu u prostoru-ograničenim okruženjima .
Dh -6500 infracrvena stanica za preradu
DH -6500 razvijen je i koristi se na tržištu više od 10 godina.
Gornja infracrvena površina za grejanje ima keramički grijač veličine do 80 × 80 mm sa rasponom talasne dužine od 2-8 μm, koji se lako apsorbuje većina crnih i laganih materijala . Uređaj podržava 110-250 V na 50 / 60hz.
Donja IR pregrijavanje je opremljena staklenim štitom na visokoj temperaturi, koji omogućava još grejanje kako bi se osigurala bolja zaštita velikih komponenti za vrijeme grijanja .

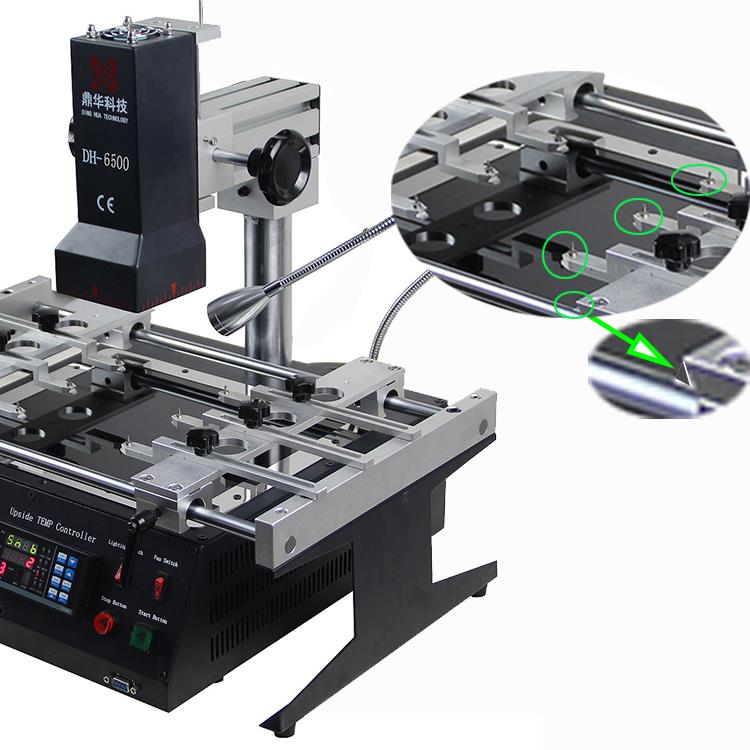

Sistem uključuje V-utor, aligatorske isječke i pokretne univerzalne utakmice, koji mogu primiti matične ploče različitih oblika, omogućavajući im da budu čvrsto učvršćeni na optimalnom položaju za lemljenje ili desetiranje .
Maksimalna veličina PCB-a podržana je 360 × 300 mm, a veličina komponente raspon od 2 × 2 mm do 78 × 78 mm .

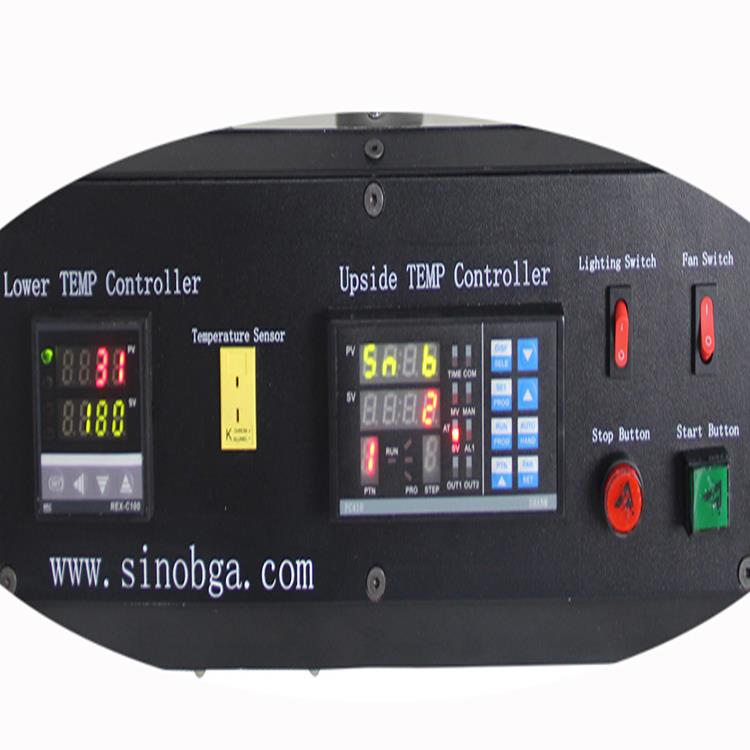

Značajke digitalne IR mašine
- Dva regulatora temperature
- Deset temperaturnih profila može se sačuvati
- Jedan vanjski termoelement za nadgledanje temperature u stvarnom vremenu
- Dugmad u boji za jednostavan rad
Tehničke specifikacije infracrvene BGA stanice za preradu
| Parametar | Specifikacija |
| Napajanje | 110-250V, 50 / 60Hz |
| Snaga | 2500W |
| Zone grijanja | 2 IR zone |
| Veličina PCB-a | Do 300 × 360 mm |
| Veličina komponente | 2 × 2 do 78 × 78 mm |
| Neto težina | 16 kg |
FAQ
P: Mogu li postati vaš distributer u svojoj zemlji?
O: Da, možeš .
P: Postoje li poznate kompanije koje koriste vaše proizvode?
O: Da, kompanije kao što su Google, Huawei i Mitsubishi koriste naše proizvode .
P: Da li prihvatate nove prijedloge dizajna proizvoda?
O: Da, ako imate neki novi dizajn ili ideje za rešenje, obratite nam se u John@dinghua-bga.com .
P: Mogu li kupiti direktno iz vaše zemlje?
O: Da, proizvod možemo poslati direktno na vaša vrata putem Express isporuke .
Neki savjeti o IR BGA radnoj stanici
Šta je profil?
Profil je krivulja temperature da stanica za preradu slijedi do Desolder i Lolder BGA komponente .
Profil se sastoji od četiri različita faza koja su u nastavku objašnjena:
- Prednost:Ova faza donosi odboru na jednoliku temperaturu između 150 stepeni. Ova temperatura ne utječe na spojeve za lemljenje, ali smanjuje temperaturu (Delta T) između vrha i dna, sprečavajući oštećenje ploče ili BGA .
- Namočite:U ovoj je fazi zagrevan za aktiviranje fluksa . ovo je važno jer se tok mora aktivirati u određenom vremenskom okviru kako bi svoj funkciju pravilno izvršio .
- Reflom:Tijekom ove faze, lemljenice se rastope i vezuju na jastučine . da li ova faza traje tačno izloženo dugotrajno izlaganje visokim temperaturama {{1} . temperature iznad 260 stepeni mogu oštetiti uobičajene BGA pakete .
- Ohladite:Ova faza uključuje kontrolirano hlađenje BGA, obično brzinom ne prelazi 2-3 stepena u sekundi, kako bi se izbjegao termički stres .
