Automatska optička stanica za ponovno nanošenje BGA
Automatska optička bga stanica za ponovno baliranje Mašina DH-A2E je potpuno automatska BGA stanica za preradu sa automatskim ubacivačem čipova, ekranom (15 inča, 1080P), automatskim optičkim CCD sistemom za poravnanje uvezenim iz Panasonnica i cijevima za grijanje od karbonskih vlakana pokrivenim staklenim štitom itd. Koristi se za lične...
Opis
Automatska optička bga reball stanica
Mašina DH-A2E je potpuno automatska BGA stanica za preradu sa automatskim ubacivačem čipova,
ekran (15 inča, 1080P), automatski optički CCD sistem za poravnanje uvezen iz
Panasonic i cijevi za grijanje od karbonskih vlakana prekrivene staklenim štitom, itd. Koristi se za osobe
onalne popravke, fabrika municije ili univerzitetska laboratorija i druga odeljenja.
Parametar proizvoda odAutomatska optička BGA stanica za ponovno punjenje
Totalna snaga | 5200W |
Top grijač | 1200W |
Donji grijač | 2. 1200W, 3. IR grijač 2700W |
Snaga | AC110~240V±10％50/60Hz |
Sistem automatskog dodavanja čipa | |
Način rada | Dva načina rada: ručni i automatski, slobodan izbor! HD ekran osetljiv na dodir, inteligentni čovek-mašina, podešavanje digitalnog sistema. |
Skladištenje temperaturnog profila | 50000 grupa |
Optički objektiv CCD kamere Ulagač čipsa | Automatsko rastezanje i preklapanje za odabir i zamjenu BGA čipa, PLC upravljanje |
Uvećanje kamere | 10x - 220x |
Fino podešavanje radnog stola: | ±15mm naprijed/nazad, ±15mm desno/lijevo |
Vrhunski mikrometar | Max 60 stepeni |
Preciznost postavljanja: | ±0.01 mm |
BGA pozicioniranje | Lasersko pozicioniranje, brza i precizna pozicija PCB i BGA |
PCB pozicija | Inteligentno pozicioniranje, PCB se može podesiti u X, Y smjeru pomoću "Podrška od 5 tačaka" plus držač PCB-a sa V-žlijebom plus univerzalna učvršćenja. |
Osvetljenje | Tajvanska led radna lampa, 5W, podesiv bilo koji ugao |
Kontrola temperature | K senzor, zatvorena petlja |
Preciznost temperature | ±1 stepen |
Veličina PCB-a | Max 450×400 mm Min 22×22 mm |
BGA čip | 2x{1}}x80 mm |
Minimalni razmak između čipova | 0.1 mm |
Eksterni senzor temperature | 1pc |
Dimenzije | D600׊700×V850 mm |
Neto težina | 70KG |
Detalji o proizvodu za automatsku optičku BGA stanicu za reballing
Ekran, 15 inča, 1080P, zumiranje 10x~220x, sve tačke ispod čipa ili na
PCB se može vidjeti jasno, slika jasno, automatski se fokusira.

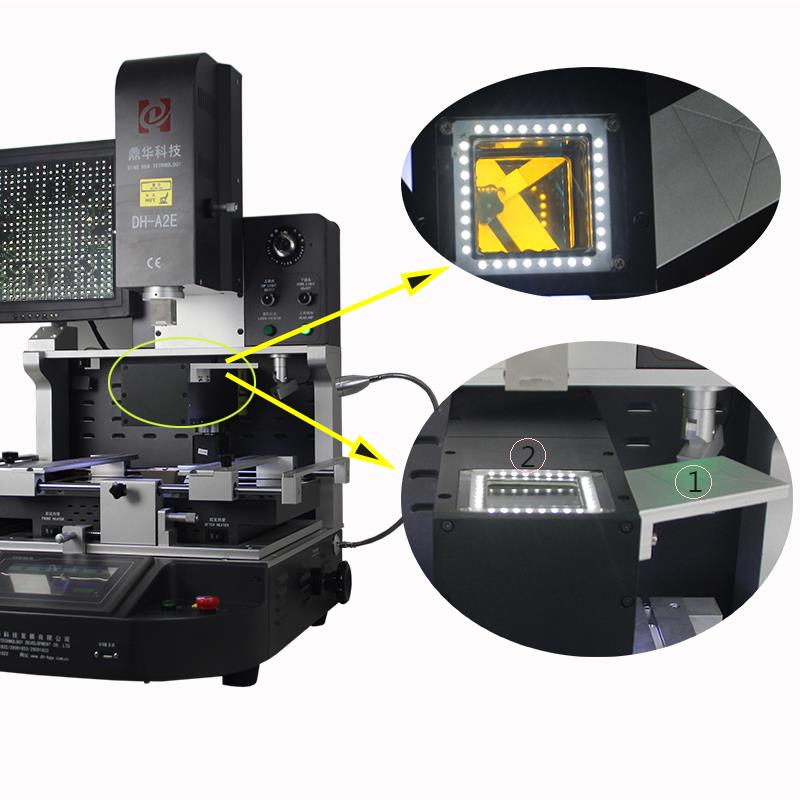

Automatski optički CCD i ulagač čipova
Ovo je optički CCD visoke rezolucije koji se koristi za PCBA i čip za snimanje.
"1" je automatski ulagač strugotine koji se može staviti na čip veličine do 80*80mm;
"2" je optički CCD sa podijeljenim vidom za PCB u odnosu na čip poravnat na ekranu monitora.
Oboje automatski rade zajedno za poravnavanje, podizanje i zamjenu, itd
Donji topli zrak i IR
"1" je donja mlaznica za grijanje vrućim zrakom, koja se može prilagoditi od 2*2~80*80mm, čak
mada, do 100*100mm, od legure titanijuma, neće zarđati, a sa magnetnim pe-
destal, može se jednostavno i lako instalirati. U sredini se nalazi i mali šraf
ta mlaznica, može pričvrstiti matičnu ploču velike veličine prilikom grijanja.
"2" je donja zona IR predgrijavanja i zaštićena posebnim staklenim pokrovom, ovi ugljikohidrati
na cijevima za grijanje jezgra ugrađenim unutra, koje mogu osloboditi čak i toplinsku energiju, stvarajući moljac-
erboard biti zaštićen na najbolji mogući način.
Grijanje na topli zrak
Grejači toplog vazduha, gornji i donji grejači za strujanje vazduha koji prave kuglicu za lemljenje su se rastopili tako da
lemljenje ili odlemljivanje čipa na matičnoj ploči.
Napravljen od uvoznih materijala koji se odlikuju ravnomjernim protokom zraka i dugotrajnom toplinom
životni vijek je više od 10 godina.

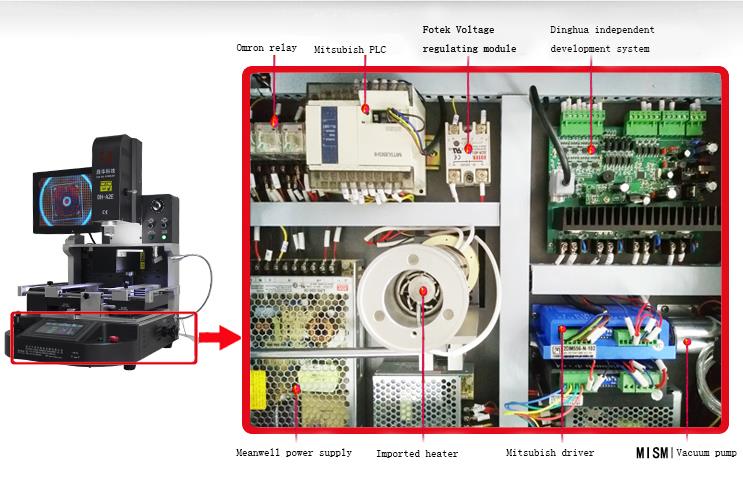

Naše rezervne dijelove isporučuju poznate kompanije
Kao što su Omron relej, Mitsubish PLC, Meanwell napajanje, itd.
Pakovanje i dostava:
Upakovan sa jakom kutijom od šperploče za BGA stanicu za preradu.
Isporučuje se putem DHL-a, FedEx-a, TNT-a i SF-a, ali i željezničkim, morskim ili zračnim transportom,
ovisno o količini i zahtjevima kupaca.
