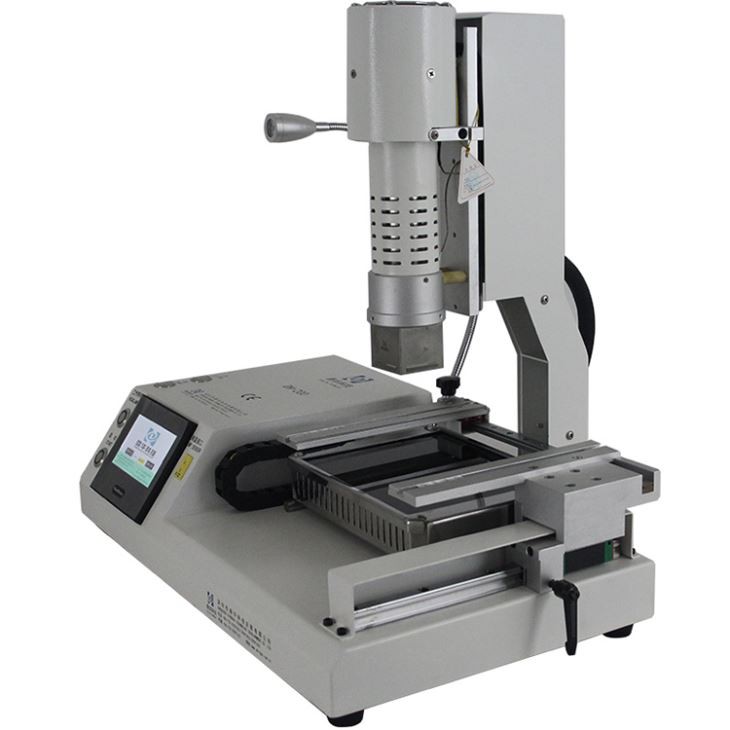

HD ekran osjetljiv na dodir Bga lemilica

HD BGA lemilica sa ekranom osetljivim na dodir



Mala mašina za preradu mobilnog telefona, koja se automatski pomera gore/dole gornja glava i može se pomerati levo ili desno rukom,

osim mobilnog telefona, također popravak web kamere, Wifi kutije i neke male komunikacione opreme itd.

Parametar proizvoda HD touch screen BGA stanice za lemljenje

Totalna snaga	2300W
Top grijač toplog zraka	450W
Donji diodni grijač	1800W
Snaga	AC110/220V±10％50/60Hz
Osvetljenje	Tajvansko led radno svjetlo, podesivo pod bilo kojim uglom.
Način rada	Ekran osjetljiv na dodir visoke definicije, inteligentni konverzacijski interfejs, postavka digitalnog sistema
Skladištenje	5000 grupa
Pokret gornjeg grijača	Automatsko gore/dole sa dugmetom, ručno desno/levo,
Niže područje IR predgrijavanja	Ručno kretanje unazad/prednje.
Pozicioniranje	Inteligentno pozicioniranje, PCB se može podesiti u X, Y smjeru sa "podrškom od 5 tačaka" + V-utor PCB nosač + univerzalna učvršćenja.
Kontrola temperature	K senzor, zatvorena petlja
Preciznost temperature	±2 stepena
Veličina PCB-a	Max 170×220 mm Min 22×22 mm
BGA čip	2x2 mm - 80x80 mm
Minimalni razmak između čipova	0.15 mm
Eksterni senzor temperature	1pc
Dimenzije	L540*W310*H500mm
Neto težina	16KG



Detalji o proizvodu HD BGA lemilice sa ekranom osetljivim na dodir



Automatska gornja glava, pomera se gore ili dole pritiskom na dugmad za lemljenje ili odlemljivanje čipa mobilnog telefona, kao što je Iphone,

Samsung i Huawei itd.





Vodilica za gornju glavu koja se lako kreće lijevo ili desno

Vodilica za IR područje predgrijavanja pomaknuta prema nazad ili naprijed

Beam staviti PCB na, može se pomicati lijevo ili desno za PCB fiksiran



Cijevi za grijanje od karbonskih vlakana uvezene iz Njemačke, za mobilne telefone i druge male PCB predgrijavanje, anti high

temperaturni stakleni pokrov, kako bi se spriječilo da bilo koja sitna komponenta ili prašina upadnu unutra.

Računar marke PanelMaster, svi parametri su postavljeni, kliknite na "start" da pokrenete mašinu, kontrola temperature je više

tačna, frekvencija hvatanja temperature je brža.

BGA preradna stanica DH-200 Dimenzije:

• LWV (mm): 540 * 310 * 500 mm
• Kompaktna mašina, mala kartonska kutija i niži troškovi dostave.

Isporuka, dostava i servis HD BGA lemilice sa ekranom osetljivim na dodir

• Ispitivanje vibracija prije isporuke.
• Mašina je upakovana u kartonsku kutiju: 63 * 44 * 58 cm.
• Bruto težina: 33 kg.
• Uključuje: CD za podučavanje i priručnik.
• Ako naiđete na probleme koje ne možete riješiti, nudimo Skype video pozive, WhatsApp video pozive i druge opcije podrške.



FAQ

P: Može li ova stanica za preradu popraviti sve mobilne telefone?
A:Da, može popraviti telefone kao što su iPhone, Samsung, Huawei, Vivo, itd.

P: Da li radi samo za odlemljivanje?
A:Ne, može i lemiti i odlemiti.

P: Hoće li biti upakovano u kutiju od šperploče?
A:Ne, biće upakovano u kartonsku kutiju sa pjenom unutra. Lagan je i pomaže u smanjenju troškova dostave.

P: Kako da odaberem ispravne mlaznice?
A:Najbolje je odabrati mlaznicu koja je nešto veća od čipa (npr. IC, BGA).



Znanje o BGA stanici za lemljenje

Zahtjevi za popravku za pakete s nizom područja su pod utjecajem trenutnih ograničenja lemljenja povratnim tokom. Iako se odlemljenje može obaviti s većinom postojeće opreme za vrući zrak, kontrola procesa odlemljenja jedan je od najtežih zadataka. U preradi, kao iu proizvodnji, kvalitet je krajnji cilj. Visokokvalitetno BGA reflow lemljenje može se postići u zatvorenom okruženju reflow peći tokom proizvodnje.

Međutim, prerada se ne može izvoditi u potpuno zatvorenom okruženju, jer je postizanje potrebnih uslova grijanja za reflow BGA izazov kada se vrući zrak upuhuje kroz mlaznicu. Uspeh u preradi zavisi od postizanja ujednačene distribucije toplote po pakovanju i PCB jastučićima bez izazivanja pomeranja komponenti ili izduvavanja tokom ponovnog toka.

Konvektivni prijenos topline tokom procesa popravke uključuje puhanje vrućeg zraka kroz mlaznicu. Dinamika strujanja vazduha, uključujući laminarni tok, zone visokog i niskog pritiska, i brzinu cirkulacije, je složena. Kada se ovi fizički efekti kombinuju sa apsorpcijom i distribucijom toplote, i strukturom mlaznice toplog vazduha za lokalizovano grejanje, pravilna popravka BGA postaje teška. Bilo kakve fluktuacije u pritisku ili problemi sa izvorom komprimovanog vazduha ili pumpom u sistemu toplog vazduha mogu značajno smanjiti performanse mašine za preradu.

Neke mlaznice za vrući zrak koje dolaze u kontakt s PCB-om kako bi osigurale ravnomjerniju cirkulaciju zraka i distribuciju topline mogu se suočiti s izazovima ako su susjedne komponente preblizu. Ove mlaznice možda neće direktno dodirivati ​​PCB, ometajući predviđeni obrazac cirkulacije zraka i uzrokujući neravnomjerno zagrijavanje BGA. Osim toga, vrući zrak iz mlaznica ponekad može izduvati obližnje komponente ili oštetiti susjedne plastične dijelove.

Mnogi sistemi za preradu pohranjuju višestruke postavke temperature, ali to može biti pogrešno osim ako nije jasno shvaćena svrha temperaturne krive. U proizvodnoj opremi, precizna temperaturna kriva je ključna za kontrolu procesa jer osigurava da se svi lemni spojevi zagriju ravnomjerno i dostignu potrebnu vršnu temperaturu. Polazna tačka za postavljanje proizvodnih parametara je stvarna temperatura ploče. Analizom temperature materijala, procesni inženjeri mogu podesiti parametre grijanja kako bi postigli željeni temperaturni profil.

Konvekcijska oprema za preradu koja pohranjuje različite grijaće elemente ili postavke temperature zraka može samo približno približiti temperaturne uvjete na ploči. Precizniji metod je praćenje i snimanje stvarnog temperaturnog profila ploče ili komponente pričvršćivanjem termoelementa K-tipa na PCB tokom reflow. Tokom ponovnog pretoka, stvarna inspekcija lemnih spojeva je osnovni oblik kontrole procesa.
