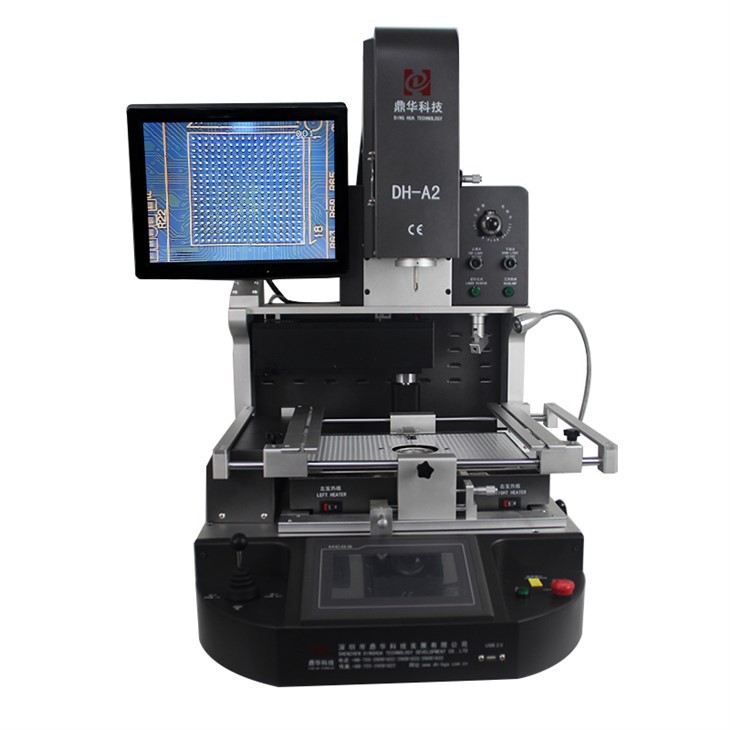

Popravak telefona PS3 BGA Rework Station
◆ Napredne funkcije
① Gornji protok vrućeg zraka je podesiv, kako bi se zadovoljile potrebe bilo kakvog čipsa.
② Automatsko odlemljenje, montaža i lemljenje.
③ Ugrađeno infracrveno lasersko pozicioniranje, pomaže brzom pozicioniranju PCB-a.
④ Gornja grejna glava i montažna glava 2 u 1 dizajn.
⑤ Montažna glava sa ugrađenim uređajem za ispitivanje pritiska, da zaštiti PCB od gnječenja.
⑥ ugrađeni vakuum u montažnoj glavi automatski preuzima BGA čip nakon što je odlemljenje završeno.
Opis
Popravak telefona PS3 BGA Rework Station
Sažetak karakteristika
☞ Široko se koristi u popravci nivoa čipova na laptopima, PS3, PS4, XBOX360, mobilnim telefonima, računarima, TV-u,
kontrolne ploče itd.
☞ Preradite BGA, CCGA, QFN, CSP, LGA, SMD, LED itd.
☞ Automatsko odlemljenje, montaža i lemljenje, automatsko podizanje čipa kada je odlemljenje završeno.
☞ HD CCD sistem optičkog poravnanja za precizno montiranje BGA i komponenti.
☞ Preciznost BGA montaže unutar 0.01 mm, stopa uspješnosti popravke 99,9%.
☞ Lasersko pozicioniranje za brzo pozicioniranje BGA čipa i matične ploče.
☞ Superiorne sigurnosne funkcije, sa zaštitom u hitnim slučajevima.
☞ Lako rukovanje, multifunkcionalni ergonomski sistem.
|
br. |
Specifikacije | Opis |
|
1 |
Totalna snaga |
5300w |
|
2 |
3 nezavisna grijača |
Gornji topli zrak 1200w, donji topli zrak 1200w, donji infracrveni predgrijavanje 2700w |
|
3 |
Voltage |
AC220V±10% 50/60Hz |
|
4 |
Električni dijelovi |
7'' ekran osjetljiv na dodir + inteligentni kontrolni modul visoke preciznosti + drajver koračnog motora + PLC + LCD zaslon + optički CCD sistem visoke rezolucije + lasersko pozicioniranje |
|
5 |
Kontrola temperature |
K-senzor zatvorena petlja + PID automatska kompenzacija temperature + temperaturni modul, tačnost temperature unutar ±2 stepena. |
|
6 |
Pozicioniranje PCB-a |
V-žljeb + univerzalno učvršćenje + pomična PCB polica |
|
7 |
Primjenjiva veličina PCB-a |
Max 370x410mm Min 22x22mm |
|
8 |
Primjenjiva veličina BGA |
2x2mm~80x80mm |
|
9 |
Dimenzije |
600x700x850mm (D*Š*V) |
|
10 |
Neto težina |
70 Kg |
Pakovanje i dostava
Neke vještine za popravak igraće konzole:
-
Na šta treba obratiti pažnju kada prvi put popravljate proizvode za igraće konzole? Ako možete uspješno
popravite proizvode za igraće konzole po prvi put, to će nesumnjivo biti veliko ohrabrenje za sebe, tako da
treba odabrati kvarove koje je lako popraviti, kao što su potpuno tihi kvarovi i jednostavni strujni krugovi. Za neke od
neuspjehe, ne možete ga privremeno dodirnuti zbog neuspjeha s kojima se teško nositi.
2. Koju vrstu električnog lemilice da kupim da naučim kako da popravim mašinu za zabavu? BGA stanica za preradu
je neophodna oprema za profesionalnog tehničara ili inženjera na popravci.
3. Kako vježbati tehnike zavarivanja. Tehnika zavarivanja izgleda jednostavno, ali zapravo nije lak zadatak zavariti lem
spojevi dobro. Ovakvu praksu treba raditi korak po korak. Prvo uzmite tanku žicu, isecite je na deset delova i zalemite
ih u krug. Zatim izvadite jednu od višestrukih žica, podijelite ih na deset dijelova i zavarite ih u krug. Poslije
prošavši praksu žica za lemljenje, prijeđite na lemljenje komponenti i ploča.
4. Zašto se vrh lemilice ne lijepi za lim? Kada lemilica izgori, ne može se zalijepiti za kalaj. To je zato
lemilica je uključena dugo vremena bez upotrebe. U ovom trenutku, nakon isključivanja napajanja lemljenja
gvožđe, turpijom istrljajte vrh lemilice dok ne dobije boju bakra, a zatim uključite lemilicu. Nakon lemljenja
gvožđe je vruće, stavite malo kolofonija na njega, a zatim na njega stavite malo lema, tako da lem može da pokrije ceo vrh lemilice, i
onda se može koristiti.
5. Koji multimetar je bolje kupiti? Multimetar se može kupiti za samo desetine juana, kao što je multimetar MF 78, koji
ima 21 stepen prijenosa kao što su AC struja, DC struja, AC napon, DC napon i otpor. Takođe ima četiri dodatna razmatranja
rasponi za kapacitivnost, induktivnost i DC parametre tranzistora. Možete kupiti i bolji koji košta više od 100 juana, npr
kao multimetar MF47, koji ima 26 brzina kao što su DC struja, AC napon, DC napon i otpor, kao i sedam DC parametara
nivoa, kapacitivnosti, induktivnosti i tranzistora. Dodatni referentni raspon.
Nije potrebno kupiti vrlo dobar multimetar u početnoj fazi. S jedne strane, neće se koristiti i lako se oštetiti. On
s druge strane, dovoljan je jednostavan multimetar. Najbolje je ne kupiti digitalni multimetar.
