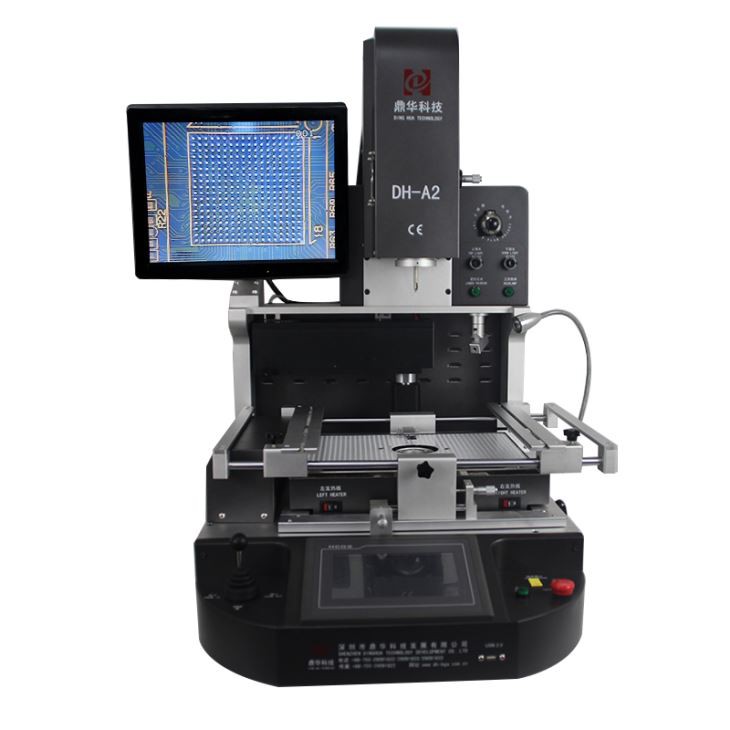

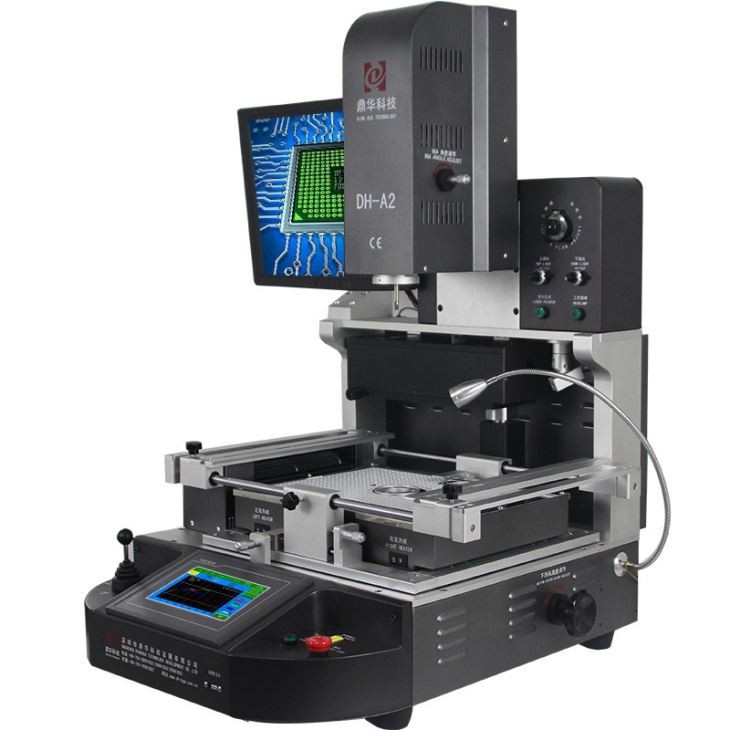

BGA stanica za ponovno popravljanje lemljenja
1. Dinghua DH-A2 bga prepraviti stanicu za lemljenje 2. Izravno iz tvornice 3. Najveći proizvođač automatske BGA stanice za preradbu u Kini
Opis
BGA stanica za preradbu lemljenja
1. Primjena optičke prilagodbe BGA Reballing Station
Može popraviti matičnu ploču računara, pametnog telefona, laptopa, MacBook logičke ploče, digitalne kamere, klima uređaja, televizora i druge elektroničke opreme medicinske industrije, industrije komunikacija, automobilske industrije itd.
Lemljenje, reball, desoldering različitih vrsta čipova: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, LED čip.
2.Proizvodne karakteristike Optical Alignment BGA Reballing stanice

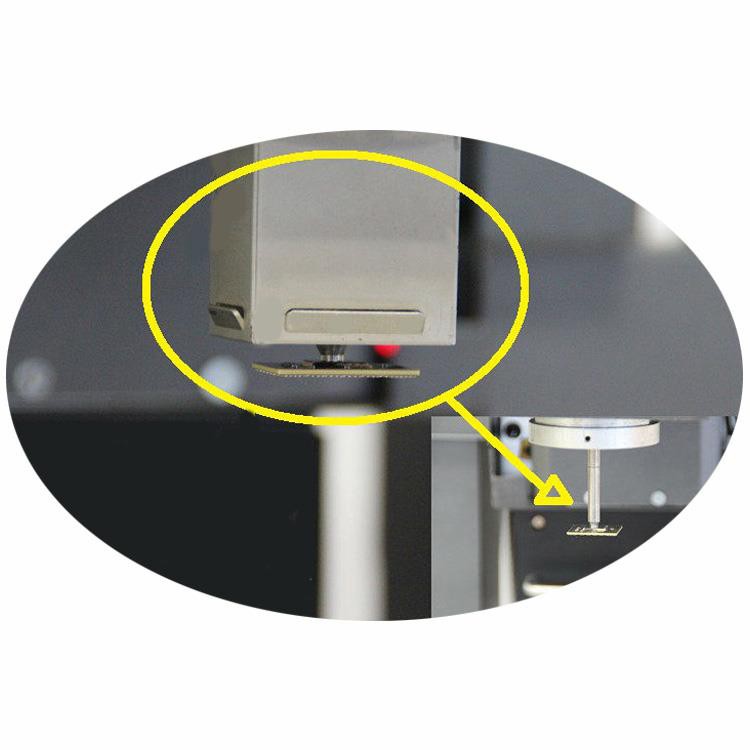

Vakuum olovkom ugrađene gornje mlaznice, što je pogodno za skupljanje, zamenu i odmašivanje itd.
Ekran monitora, 1080P, 15 inča koji se koristi za poravnavanje prikazan je na.

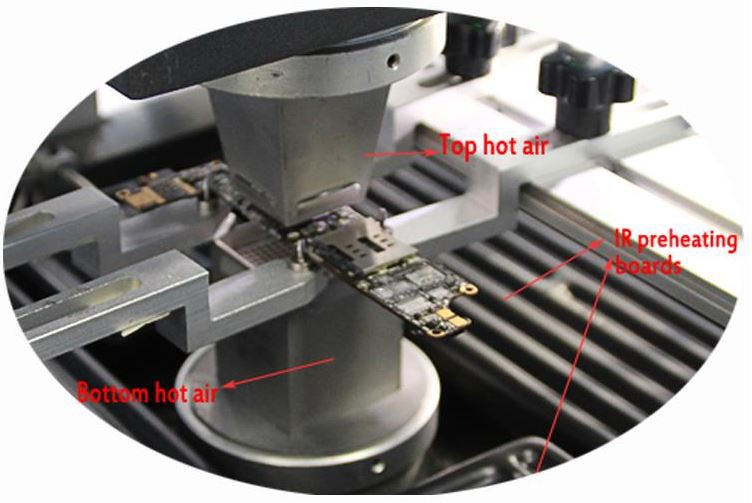

2 grijača s vrućim zrakom i 1 zona infracrvenog predgrijavanja, grijači vrućeg zraka za lemljenje i odmašćivanje, infracrveno predgrijavanje
da se velika matična ploča prethodno zagreje, tako da se matična ploča štiti.

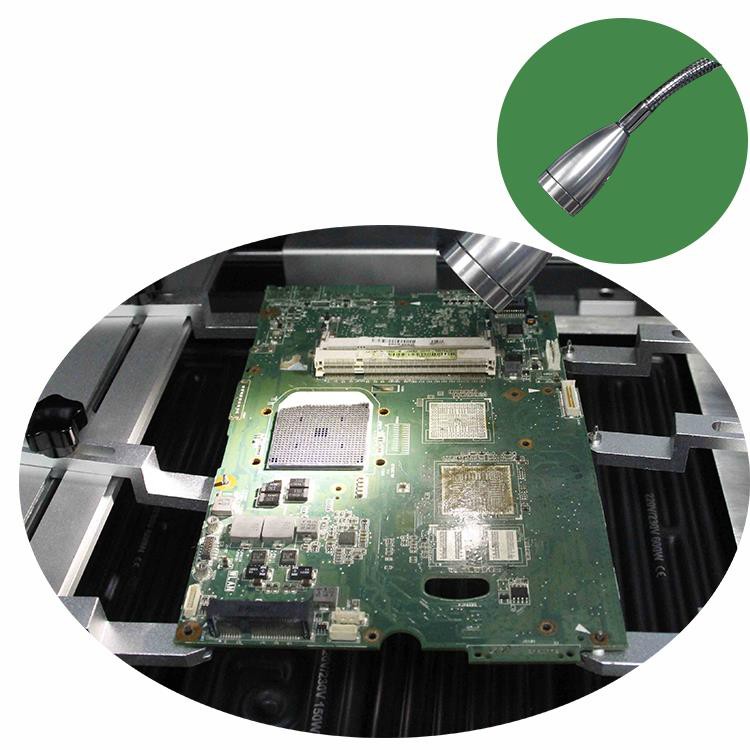

Uvoženo LED svjetlo, 10 W, koje je dovoljno svijetlo da se veliki PCB jasno vidi.

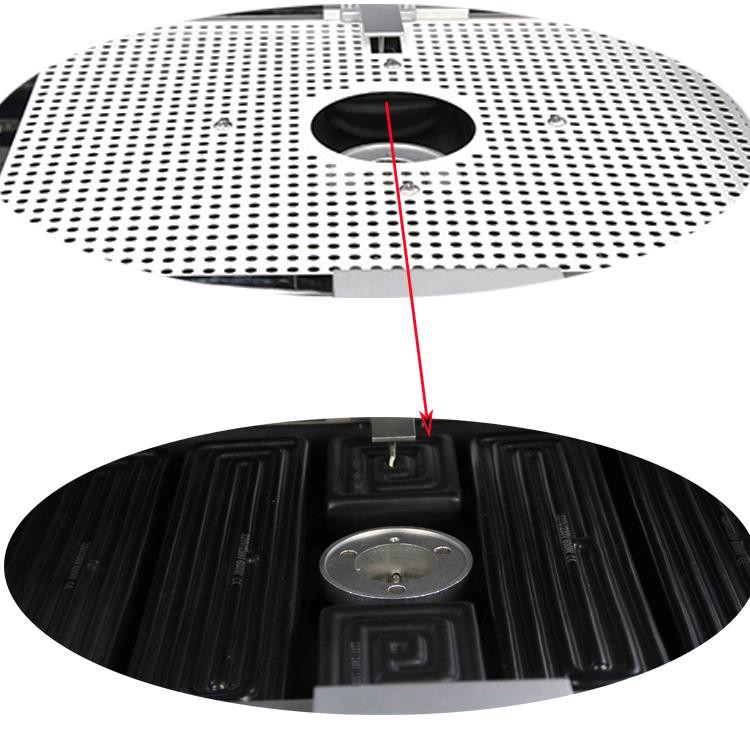

Kućište od čelične mreže postavljeno je iznad infracrvene zone predgrijavanja, zbog čega se operateri mogu zaštititi od ozljeda,
Također za male dijelove koji ne padaju unutra, iako se ravnomjerno zagrijavaju.
* Visoka uspešna stopa popravke na čipu. Precizna kontrola temperature i precizno poravnanje svakog spoja za lemljenje.
* 3 nezavisna područja grijanja osiguravaju preciznu temperaturu. Odstupanje sa ± 1ºC. Na zaslonu možete postaviti različite temperaturne profile na temelju različitih matičnih ploča.
* Panasonic originalna CCD kamera od 600 miliona pix-a osigurava precizno poravnanje svih spojeva za lemljenje.
* Jednostavno rukovanje Nisu potrebne posebne vještine.
3. SpecifikacijaOptical Alignment BGA Reballing Station
4. Zašto birati OurOptical Alignment BGA Reballing Station?
5. SertifikatOptical Alignment BGA Reballing Station
Da bi ponudili kvalitetne proizvode, SHENZHEN DINGHUA TECHNOLOGY DEVELOPMENT CO., LTD prvi je položio UL, E-MARK, CCC, FCC, CE ROHS certifikate. U međuvremenu, kako bi poboljšao i usavršio sistem kvalitete, Dinghua je prošao ISO, GMP, FCCA, C-TPAT certifikat na licu mjesta.
6.Packing& Pošiljka Optical Alignment BGA Reballing Station
7.Dostava zaOptical Alignment BGA Stanica za odbojkavanje
Stroj ćemo isporučiti putem DHL / TNT / FEDEX. Ako želite ostale uvjete isporuke, molimo vas da nam kažete. Mi ćemo vas podržati.
8. Uslovi plaćanja
Bankovni transfer, Western Union, kreditna kartica.
Recite nam ako vam je potrebna druga podrška.
10. Mali savjeti za optičku prilagodbu BGA i ručnu BGA stanicu za preradu:
Postupak odmašivanja BGA dubok je i suptilan, pa je potrebno savladati odgovarajuće vještine i korake kako bi se postigao dobar učinak. Prije zavarivanja BGA čipova, kako biste uklonili vlagu, PCB i BGA treba peći u peći na stalnoj temperaturi na 80ml 90 ℃ u trajanju od 20 sati. Prilagodite temperaturu i vrijeme pečenja prema stupnju vlažnosti.PCB i BGA bez raspakiranja mogu se direktno zavariti. Važno je obratiti posebnu pažnju na nošenje elektrostatičkih prstenova ili antistatičkih rukavica kada radite sljedeće: postupke za izbjegavanje mogućih oštećenja BGA čipa.
Prije zavarivanja BGA čipa, BGA čip treba precizno poravnati na PCB ploči. Postoje dvije metode koje se mogu upotrijebiti: optičko poravnavanje i ručno poravnanje. Trenutno se uglavnom koristi ručno poravnavanje, to jest linije za ispis na sito BGA i podloga na PCB-u su poravnate.
Tehnika poravnanja BGA i PCB: u procesu poravnanja BGA i svilenog platna, čak i ako lopta za lemljenje odstupa od jastučića za oko 30%, može se još zavariti ako nije potpuno poravnana. Zbog toga u procesu topljenja limena kuglica će se automatski poravnati s jastučićem zbog napetosti između nje i limenog jastuka. Nakon završetka postupka poravnanja stavite PCB na nosač BGA tablice za povrat i učvrstite je tako da bude u ravnini sa BGA povratom tablice.Odaberite odgovarajuću mlaznicu za vrući zrak (to jest, veličina mlaznice je malo veća od BGA), zatim odaberite odgovarajuću temperaturnu krivulju, započnite zavarivanje, pričekajte dovršenje krivulje temperature, hlađenjem, a zatim ispunite BGA zavarivanje.
U procesu proizvodnje i uklanjanja pogrešaka neizbežno je zamijeniti BGA zbog oštećenja BGA ili drugih razloga. Tablica za popravak BGA također može rastaviti BGA. Demontaža BGA može se smatrati obrnutim postupkom zavarivanja BGA. Razlika je u tome da nakon završetka krivulje temperature, BGA treba usisati vakuumskom olovkom, a drugi se alati, poput pinceta, ne koriste da se ne ošteti jastučić pretjeranim previše sile. PCB uklonjenog BGA koristi se za uklonite limenku dok je vruća, pa zašto biste je koristili dok je vruća? Budući da je vrući PCB ekvivalentan funkciji predgrijavanja, može se osigurati da je posao uklanjanja kala lakši. Ovde se upotrebljava tinsukciona linija, ne koristite previše sile u radu da ne biste oštetili jastučić, nakon što se pobrinite da je jastučić na PCB-u ravna, možete ući u postupak zavarivanja BGA.
Uklonjeni BGA može se ponovo zavariti. Ali lopticu je potrebno implantirati prije ponovnog zavarivanja. Svrha sadnje lopte je ponovno postavljanje limene kuglice na jastučić BGA, čime se postiže isti raspored kao i novi BGA.
Uz gore navedene vještine BGA postupka zavarivanja i demontaže, bit će manje zavoja na putu rasta zavarivanja, a rezultati će biti brži i učinkovitiji. Nadam se da će vam dijeljenje iskustva u ovom članku dati neku inspiraciju za BGA zavarivanje i demontaža.
