Laser Position Optical Automatic BGA Rework Station



1. Karakteristike proizvoda

• Poluautomatizacija. Gornja glava se može automatski podići i spustiti. Ugrađeno vakuumsko usisavanje može postaviti i birati

automatski povećava čipove

•Visoka stopa uspješnosti popravka zahvaljujući preciznoj kontroli temperature i preciznom poravnanju svakog lemnog spoja.

•Gornje i donje grijanje vrućim zrakom, koje se može zagrijati istovremeno od vrha komponente do dna

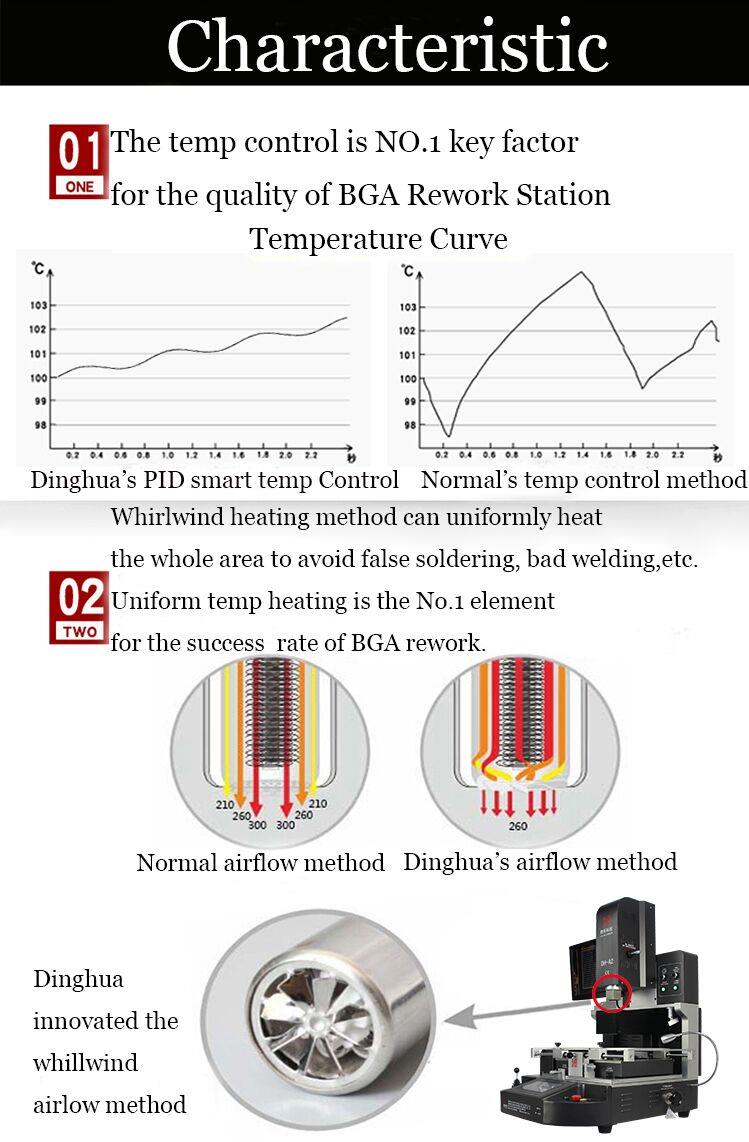

•Temperatura se strogo kontroliše. PCB neće pucati ili požutjeti jer temperatura postepeno raste.

• Krive se mogu prikazati pomoću funkcije trenutne analize krive

2.Specifikacija

Snaga	5300w
Top grijač	Topli vazduh 1200w
Donji grijač	Topli vazduh 1200W. Infracrvena 2700w
Napajanje	AC220V±10% 50/60Hz
Dimenzija	L530*Š670*V790 mm
Pozicioniranje	V-utor PCB nosač, i sa vanjskim univerzalnim učvršćenjem
Kontrola temperature	Termopar tipa K, kontrola zatvorene petlje, nezavisno grijanje
Preciznost temperature	±2 stepena
Veličina PCB-a	Max 450*490 mm, Min 22 *22 mm
Fino podešavanje radnog stola	±15 mm naprijed/nazad, ±15 mm desno/lijevo
BGA čip	80*80-1*1mm
Minimalni razmak između čipova	0.15 mm
Temp Sensor	1 (opciono)
Neto težina	70kg

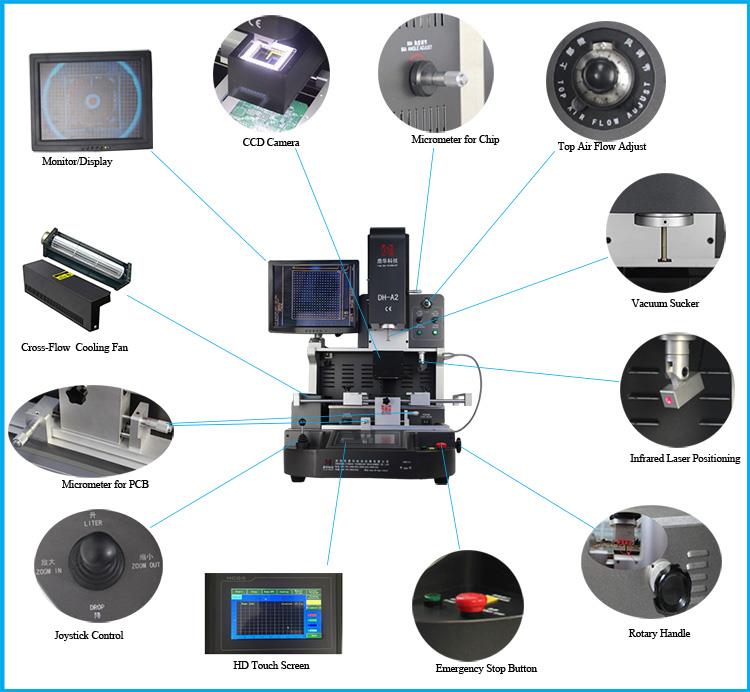

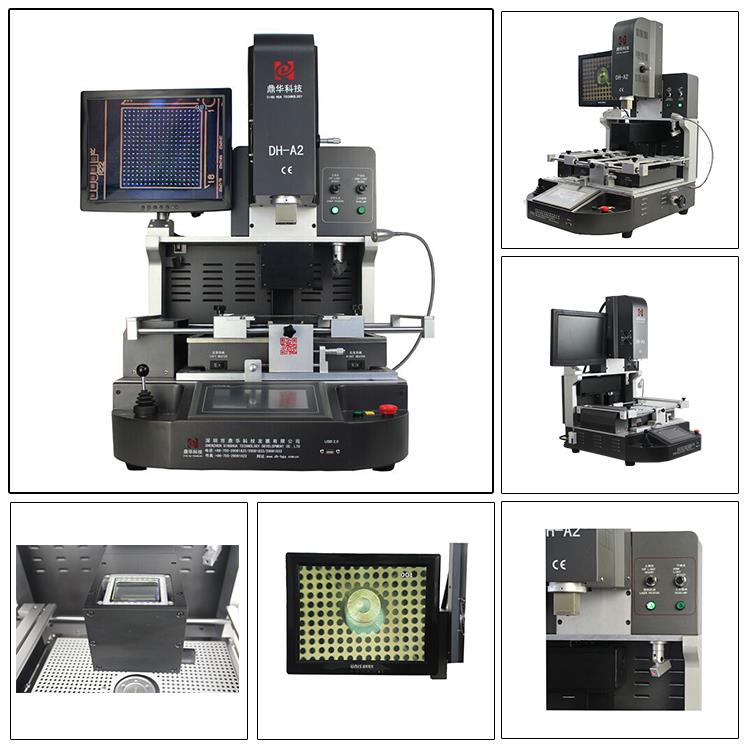

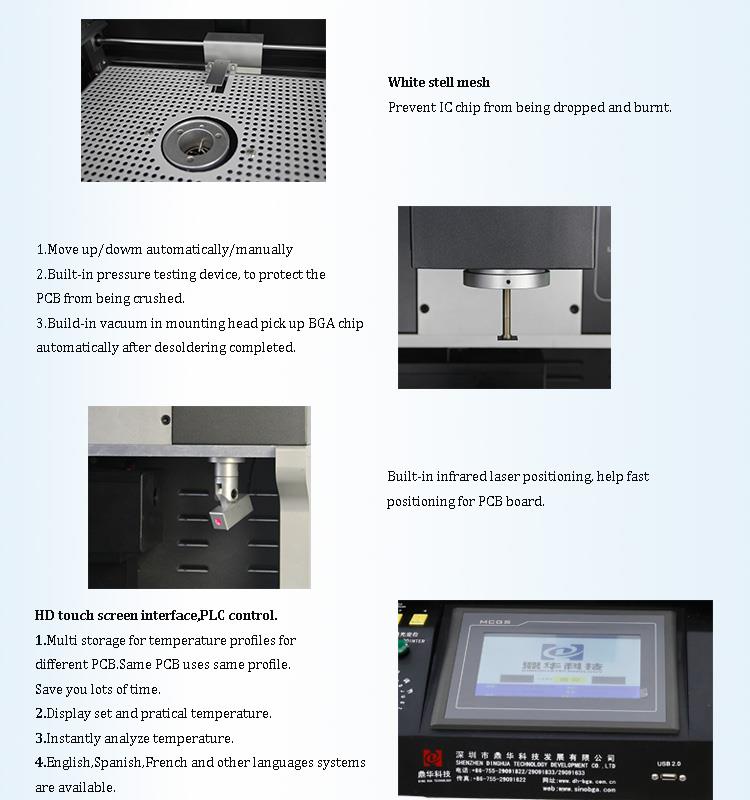

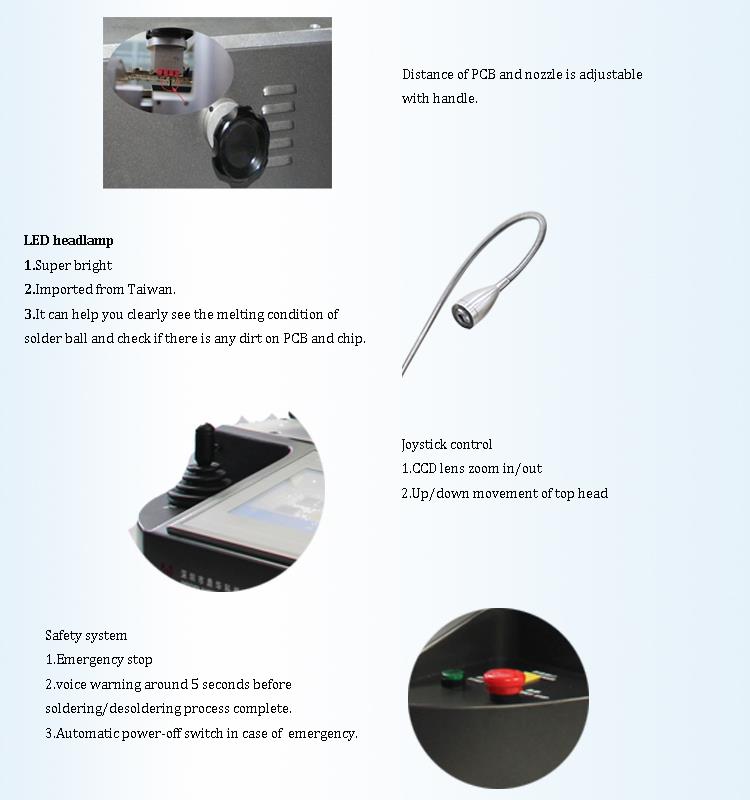

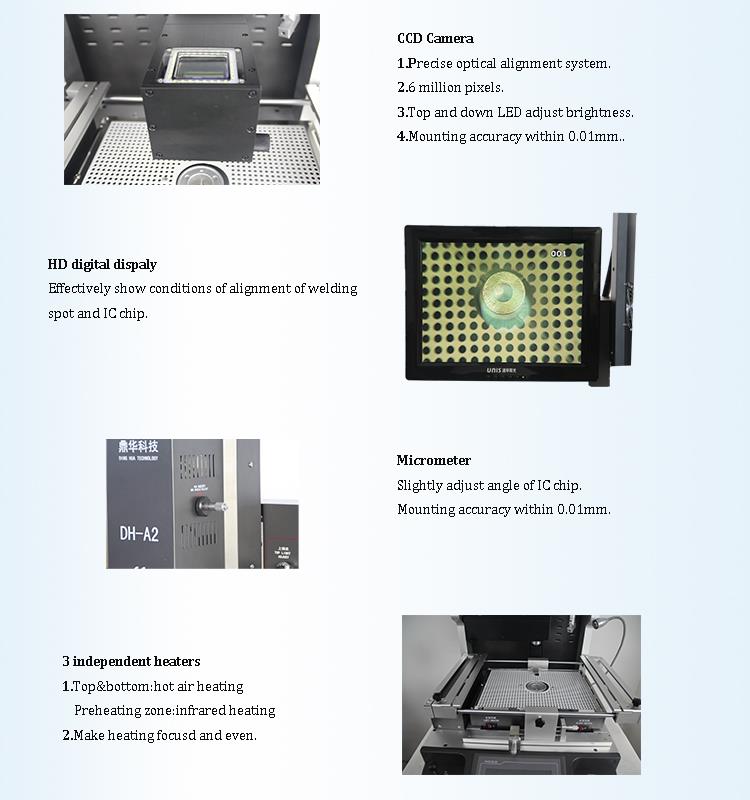

3.Detalji

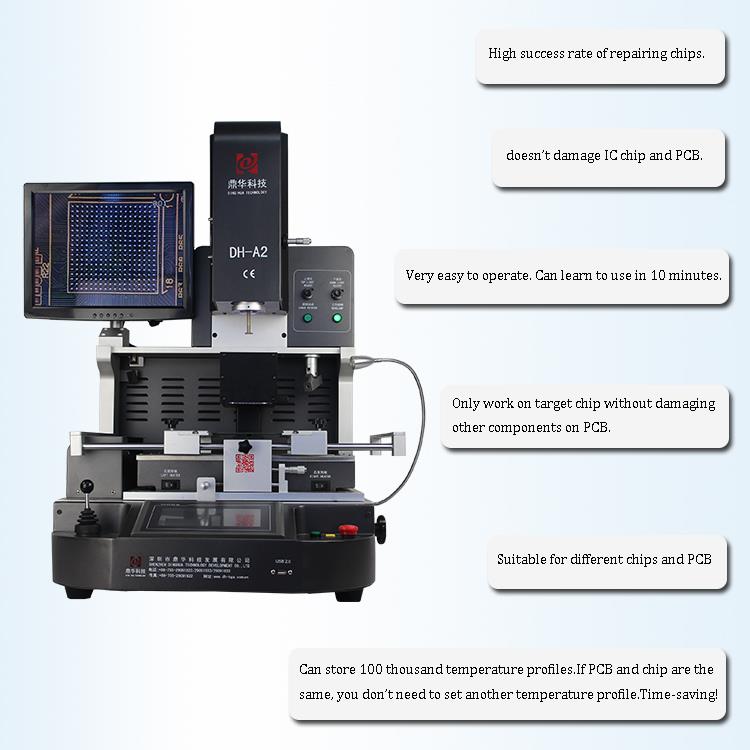

4. Zašto odabrati našu lasersku poziciju Optička automatska BGA stanica za preradu?

5.Certificate

UL, E-MARK, CCC, FCC, CE ROHS sertifikati. U međuvremenu, za poboljšanje i usavršavanje sistema kvaliteta, Dinghua

je prošao ISO, GMP, FCCA, C-TPAT on-site audit sertifikat.

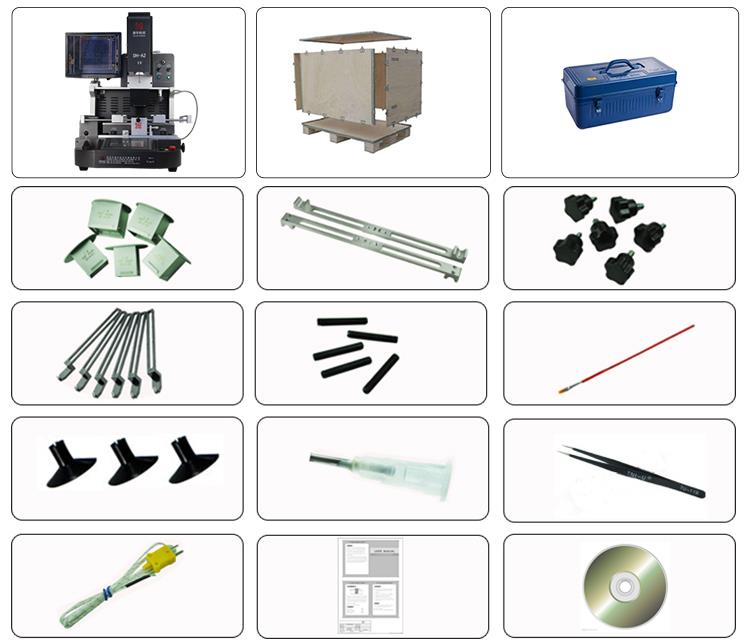

6.Packing

7. Isporuka

Brz i siguran DHL/TNT/UPS/FEDEX

Ostali uslovi isporuke su prihvatljivi ako vam je potrebno.

8. Uslovi plaćanja

Bankovni transfer, Western Union, kreditna kartica.

Isporuka će biti dogovorena sa 5-10 preduzećem nakon narudžbe.

9.Kontaktirajte nas

Dobrodošli da posjetite našu tvornicu za poslovnu saradnju.
Molimo dodajte ostavite poruku, mi ćemo Vas kontaktirati u najkraćem mogućem roku

10. Povezano znanje o popravci matične ploče

Razlozi kvara matične ploče

1.Ljudske greške: One uključuju uključivanje I/O kartica sa uključenim napajanjem ili oštećenje interfejsa, čipova, itd., zbog nepravilnog rukovanja prilikom umetanja ploča i utikača.

2. Loša okolina: Statički elektricitet često uzrokuje oštećenje čipa matične ploče (posebno CMOS čipa). Osim toga, kada je matična ploča izložena oštećenju napajanja ili skokovima napona iz mreže, može oštetiti čip u blizini konektora za napajanje na matičnoj ploči. Akumulacija prašine na matičnoj ploči također može dovesti do kratkih spojeva signala.

3. Problemi s kvalitetom uređaja: Oštećenja uzrokovana čipovima ili drugim komponentama lošeg kvaliteta. Važno je napomenuti da je prašina jedan od najvećih neprijatelja matične ploče.

Uputstva

Uputstvo za upotrebu

1. Prevencija od prašine: Obratite pažnju na prašinu i četkom je nježno uklonite s matične ploče. Osim toga, neke kartice i čipovi na matičnoj ploči imaju pin konektore koji se mogu oksidirati, što dovodi do lošeg kontakta. Gumicom za brisanje uklonite površinski sloj oksida, a zatim ponovo umetnite komponentu.

2. Čišćenje hemikalijama: Za čišćenje matične ploče možete koristiti i trihloretan (isparavanje).

3. Rukovanje iznenadnim nestankom napajanja: U slučaju iznenadnog nestanka struje, odmah isključite računar kako biste izbjegli oštećenje matične ploče i napajanja.

4.BIOS postavke i overklokovanje: Ako neispravne postavke BIOS-a ili overklokovanje uzrokuju nestabilnost, resetujte postavke BIOS-a. Ako je BIOS oštećen (npr. zbog virusa), možete ponovo napisati BIOS. Budući da je BIOS softverski baziran i ne može se mjeriti instrumentima, najbolje je "flešovati" BIOS kako biste eliminirali potencijalne probleme.

5. Uobičajeni uzroci kvarova sistema: Mnogi sistemski kvarovi potiču od problema sa matičnom pločom ili kvarovima na I/O kartici. Metoda održavanja "plug-and-play" je jednostavan način da se utvrdi da li je greška na matičnoj ploči ili na I/O uređaju. Ova metoda uključuje gašenje sistema i uklanjanje svake kartice jednu po jednu. Nakon uklanjanja svake kartice, ponovo pokrenite mašinu i posmatrajte njeno ponašanje. Ako sistem radi normalno nakon uklanjanja određene kartice, greška je vjerovatno u toj kartici ili njenom odgovarajućem I/O slotu. Ako se sistem i dalje ne pokreće kako treba nakon uklanjanja svih kartica, problem je vjerovatno u matičnoj ploči.

6. Zamjena komponenti: "metoda zamjene" uključuje zamjenu neispravne komponente identičnom (isti tip, način sabirnice i funkcija). Ova metoda je posebno korisna u okruženjima gdje su uključene komponente koje se lako spajaju. Na primjer, ako postoje greške u memoriji, možete zamijeniti neispravan memorijski stick drugim istog tipa kako biste utvrdili da li je problem s memorijom.
