Popravak mobilnog telefona za lemljenje BGA
Značajke: Split vid, automatsko lemljenje i desolcing, uvezeni sistem za usklađivanje CCD-a, nezavisni sistem kontrole itd. .
Opis
Najpopularniji model za lemljenje DH-A2 BGA za popravak mobilnog telefona
Široko se koristi u računarima, mobilnim telefonima, multimedijskim uređajima i set-top kutijama, kao i u vojnim proizvodima kao što su rakete, avioni i radarske sisteme.
A BGA pumpa za lemljenje za popravak mobilnih telefonaJe li specijalizirana oprema za preplate dizajnirana za precizno opušteno i lemljenje BGA (lopta rešetka) čipsa na logičkim pločama mobilnih telefona . obično uključuje:
- Vrući zrak ili infracrveni moduli grijanja (gornji + donji ili IR prije topline)
- PID kontrola temperature zatvorene petlje
- Opcionalni vakuumski preuzimanje za rukovanje čipom
- CCD vizija ili sistemi za usklađivanje lasera za pozicioniranje čipova
- LCD ili ekran osetljiv na dodir za kontrolu temperature i unapred
parametar
| Napajanje | 110 ~ 250V 50 / 60Hz |
| Ocjena snage | 5400W / 20A |
| Utikač | opcija prema različitim zahtevima |
| Poravnanje |
Split Vision, podešavanje mikrometra, HD monitor snimak |
| Dostupna veličina PCB-a | 20 * 20 ~ 430 * 450mm |
| Veličina komponente dostupna |
1 * 1 ~ 80 * 80mm |
| Radni modeli | lemljenje, lemljenje i pozicioniranje |
| Montažni pritisak | ＜ 0.2N |
| Točnost ugradnje | 0,01mm |
| Preciznost temperature | 1 stepen |
| Dimenzija | 600 * 700 * 850mm |
| Težina | 70kg |
Popravak mobilnog telefona za lemljenje BGA DH-A2 Detalji
Pratite ekran i optički sistem usklađenosti CCD-a, jednostavan i efikasan za stavljanje komponente na desnom položaju
matična ploča .

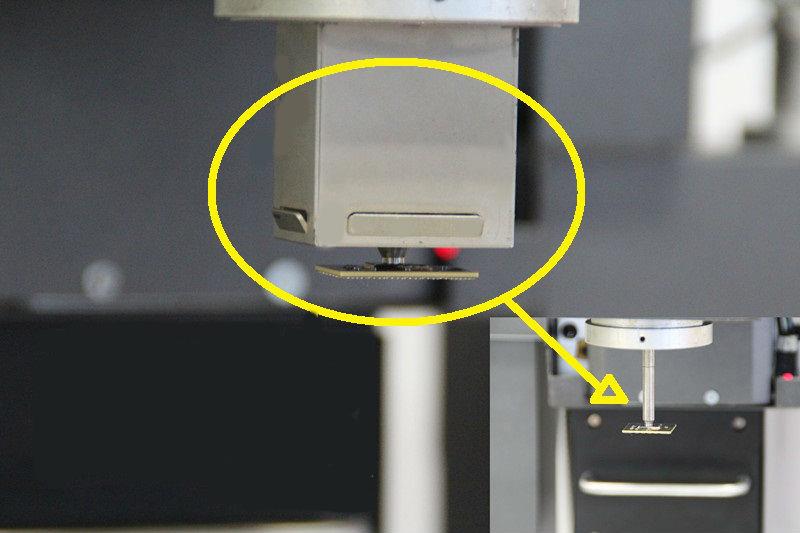

Čip se pokupio za lemljenje, deseting ili položaj, jedan je od modela u redu,Sistem će automatski preći u sledeći korak .

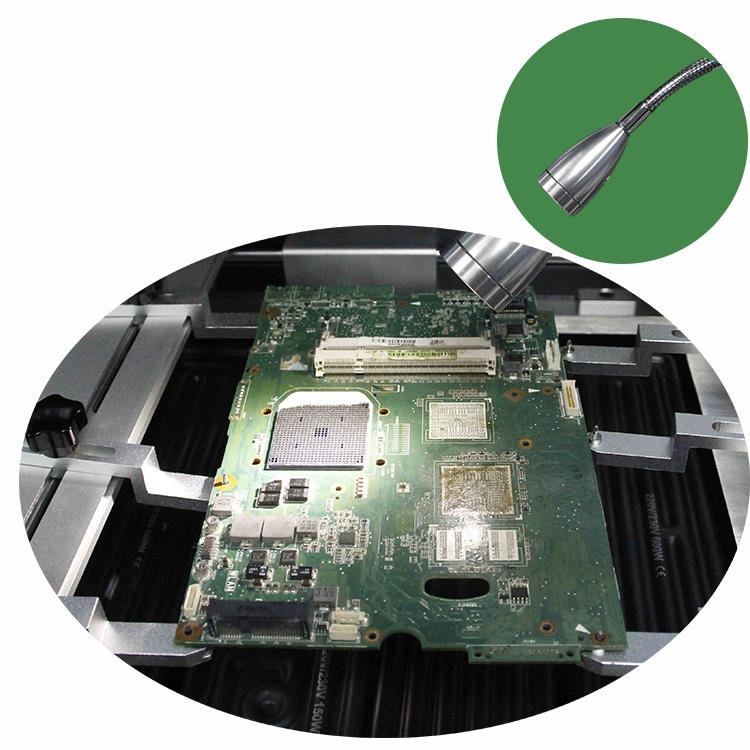

Svijetli LED može biti fleksibilan za različite položaje na PCB-u, što osiguravaPogodan posao povoljno .
Bez obzira na PCB sa bilo kojim oblikom može se fiksirati na radnoj tabli kao ispodza lemljenje i deseting .
Značajke BGA lemljenja DH-A2
- Ugrađeni industrijski računarsa visokim rezolucijskim zaslonom na dodirnu mašinu (HMI), PLC kontrolu i analiza krivulje u stvarnom vremenu, prikazuje i postavke i stvarne temperaturne krivulje u stvarnom vremenu i omogućava analizu i korekciju krivulje .
- High-precizna K-tipa Termoelement COUPLEOPLE-TOP-aSa automatskom kompenzacijskom sustavu.
- Sistem kontrole korakaZa stabilnu, pouzdanu, sigurnu i efikasnu operaciju . digitalni sistem za podešavanje videa je usvojen . utor u obliku slova V i linearno klizno sjedalo, omogućavajući finu ili brzu podešavanja duž X, YS-a i Z-i Z-a, a precizno pozicioniranje i veličine .
- Fleksibilan, uklonjivi univerzalni učvršćivačŠtiti PCB, sprječava oštećenje komponenti montiranih na ivici i izbjegava PCB Deformation . Kompatibilan je sa širokim rasponom BGA paketa veličine za preradu .
- Opremljen je sa više od legura zrak, koji se može rotirati i biti smješten 360 stepeni . Jednostavan za instalaciju i zamenu .
- TheGornje i donje zone grijanjapodijeljeni su u tri nezavisno kontrolirane temperaturne zone . ove zone mogu istovremeno izvršiti višestepenu kontrolu temperature, osiguravajući optimalni result za lemljenje u različitim područjima za grijanje, vrijeme, rampu, hlađenje i vakuumske postavke podesive se putem ekrane [3}}
Pakovanje i otpremanje
- Pakovanje: Multipledska kutija (nije potrebna nijedna dimenzija), sa unutrašnjim pločama od pjene i ojačanim šipkama .
- Dimenzije: 82 × 77 × 87 cm
- Bruto težina: 110 kg
Opcije isporuke: DHL, TNT, UPS, FedEx, Zračni teretni, morski teret ili druge posebne logističke linije, prema zahtjevima kupca .
