BGA Rework Reballing Station

BGA stanica za preradu



DH-A2 je najprodavaniji model na prekomorskom i kineskom tržištu, do sada ga je primjenjivao Foxconn,

Huawei i mnoge mnoge tvornice, također je popularna za servise, kao što je Apple servisni centar,

Xiaomi servisni centar i druge lične radionice itd. jer je visoka efikasnost i isplativa.

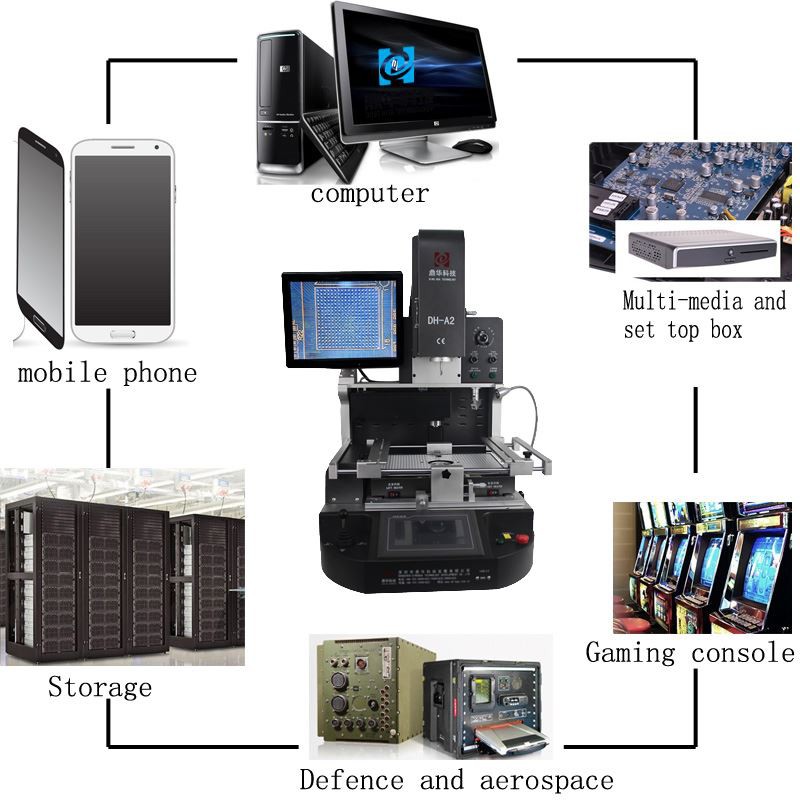

1. Primjena stanice za preradu BGA



Za lemljenje, premotavanje, odlemljivanje različitih vrsta čipova:



BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, LED čipovi i tako dalje.

2. Karakteristike proizvoda BGA stanice za preradu

* Stabilan i dug životni vek (dizajniran za 15 godina korišćenja)

* Može popraviti različite matične ploče s velikom stopom uspješnosti

* Strogo kontrolirajte temperaturu grijanja i hlađenja

* Sistem optičkog poravnanja: precizna montaža unutar 0.01 mm

* Jednostavan za rukovanje. Svako može naučiti da ga koristi za 30 minuta. Nisu potrebne posebne vještine.

3. SpecifikacijaBGA stanica za preradu



Napajanje	110~240V 50/60Hz
Stopa snage	5400W
Automatski nivo	lemiti, odlemiti, pokupiti i zamijeniti, itd.
Optički CCD	automatski sa ulagačem strugotine
Kontrola rada	PLC (Mitsubishi)
razmak čipova	0.15 mm

Touchscreen	pojavljivanje krivih, podešavanje vremena i temperature
Dostupna veličina PCBA	22*22~400*420 mm
veličina čipa	1*1~80*80mm
Težina	oko 74 kg
Pakovanje dims	82*77*97 cm



4. Detalji oBGA stanica za preradu

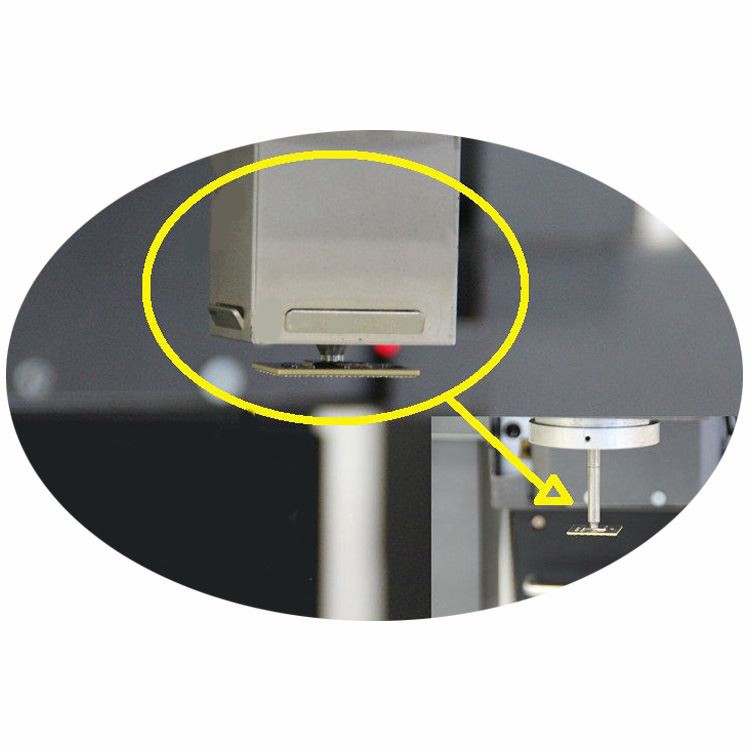

1. Gornji vrući zrak i vakuumski sisalj instalirani zajedno, koji zgodno uzima čip/komponentu zaporavnavanje.

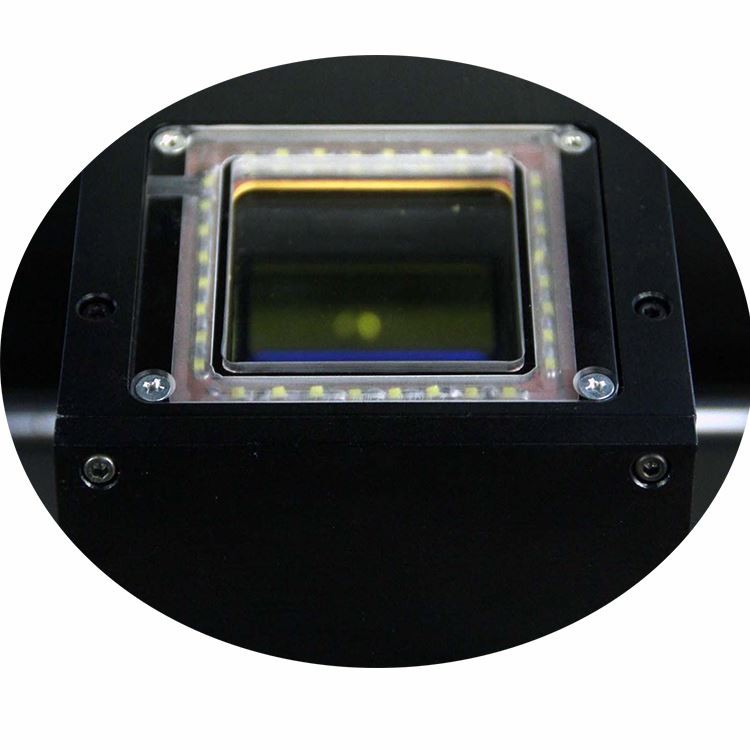

2. Optički CCD sa podijeljenim vidom za one tačke na čipu u odnosu na matičnu ploču prikazane na ekranu monitora.

3. Ekran za čip (BGA, IC, POP i SMT, itd.) u odnosu na tačkice odgovarajuće matične ploče poravnateprije lemljenja.





4. 3 zone grijanja, gornja vruća zraka, donja zona vrućeg zraka i IR zone predgrijavanja, koje se mogu koristiti za male do

Matična ploča za iPhone, također, do matičnih ploča za kompjutere i TV, itd.

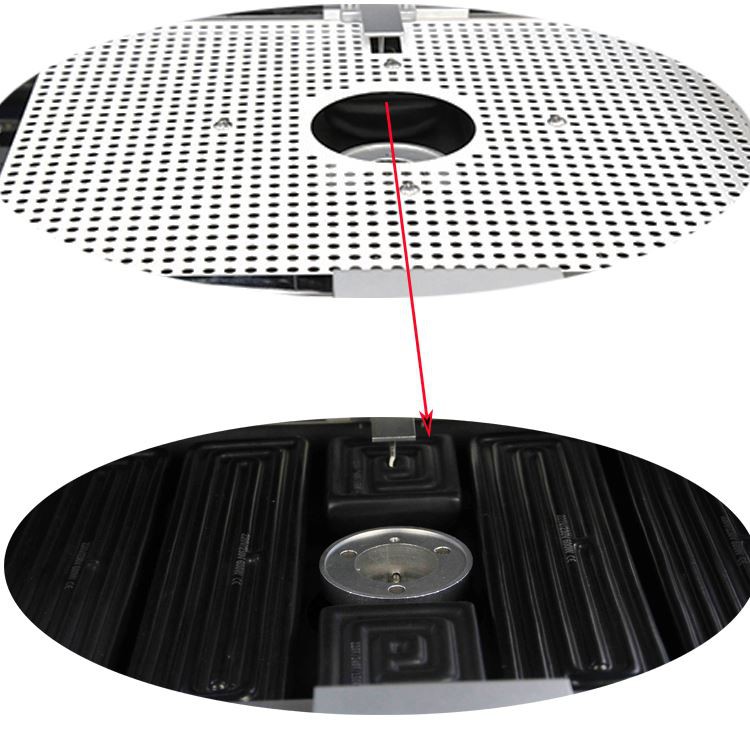

5. IR zona predgrijavanja prekrivena čeličnom mrežicom, što grijaće elemente čini ravnomjernijim i sigurnijim.

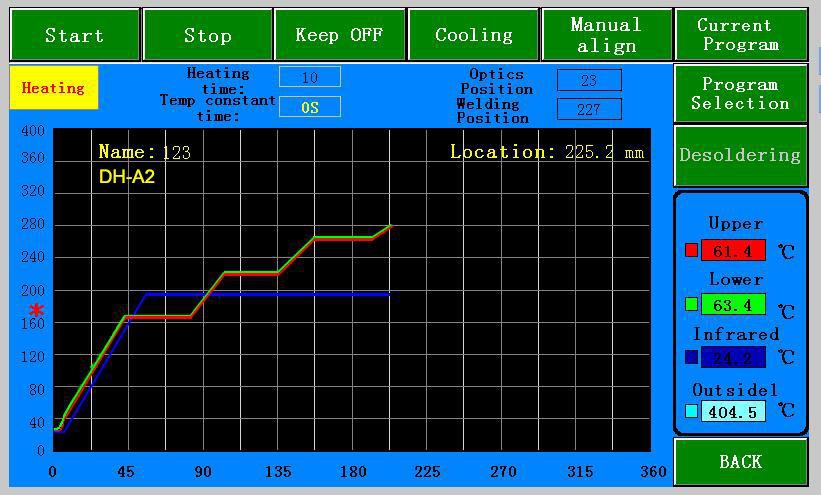

6. Operativni interfejs za podešavanje vremena i temperature, profili temperature se mogu pohraniti kao

čak 50,000 grupa.









5. Zašto odabrati našu BGA stanicu za preradu?



6. Sertifikat BGA stanice za preradu

UL, E-MARK, CCC, FCC, CE ROHS sertifikati. U međuvremenu, za poboljšanje i usavršavanje sistema kvaliteta,

Dinghua je prošla ISO, GMP, FCCA, C-TPAT on-site sertifikaciju.

7. Pakovanje i otprema BGA stanice za preradu



8. Isporuka za BGA stanicu za preradu

DHL, TNT, FEDEX, SF, pomorski transport i druge posebne linije, itd.. Ako želite drugi rok dostave,

molim vas recite nam.Mi ćemo vas podržati.



9. Uslovi plaćanja

Bankovni transfer, Western Union, kreditna kartica.

Recite nam ako vam je potrebna druga podrška.



10. Uputstvo za upotrebu BGA stanice za preradu DH-A2





11. Relevantno znanje za stanicu za preradu BGA



Koraci za korištenje BGA stanice za preradu

1. Započnite proceduru:

1.1 Provjerite da li je priključak vanjskog napajanja normalan 220V.

1.2 Uključite prekidač za napajanje svake jedinice mašine

3. Postupak rastavljanja:

3.1 PCBA BGA kartica koju treba ukloniti je fiksirana u potpornom okviru PCBA kartice.

3.2 Pomerite PCBA na šipku za ograničenje visine, podesite visinu potpornog okvira tako da gornja površina PCBA bude u kontaktu

sa dnom trake ograničenja visine.

3.3 Okrenite glavu za pozicioniranje u smeru kazaljke na satu do položaja od 90 stepeni direktno ispred i pomerite PCBA da centrira poziciju kom-

komponenta koju treba ukloniti i crveni centar glave za poravnanje.

3.4 Koristite ručku za odabir programa grijanja za uklanjanje komponente

3.5 Postavite lijevu grijaću glavu direktno na komponentu koju želite ukloniti i mašina će automatski zagrijati komponentu.

3.6 Ako se zagrije na 190 stepeni, mašina emituje isprekidani "bip ... bip" zvuk. U ovom trenutku temperatura se kalibrira o-

nce (kontrolno dugme); Kada se mašina zagreje da emituje "bip ... kontinuirani bip", prekidač za vakuum je uključen, pritisnite da podignete glavu,

usisajte komponentu, okrenite glavu za grijanje na lijevoj platformi komponente za skladištenje, pritisnite Da podignete glavu, BGA će

automatski ispusti i BGA će biti uklonjen.

3.7 Slijedite gore navedene korake da biste uklonili komponente.

4. Proces učitavanja komponenti:

4.1 PCBA se učitava prema koracima opisanim u tačkama 3.1-3.2 gore.

4.2 Postavite BGA za lemljenje u centar platforme gde je BGA spojen, pomerite PCB držač (levo-desno u pravcu

akcija) tako da je BGA direktno ispod vakuumske mlaznice. Pritisnite dugme, donji deo glave seta prema donjem kraju,

ručno okrenite prekidač glave za podešavanje kako biste bili sigurni da mlaznica dopire do gornje površine BGA i učinite da uređaj a-

automatski uključite prekidač za usisivač (usisivač), zatim ga ručno okrenite u prvobitni položaj, pritisnite dugme na ručki i

glava za pozicioniranje se automatski podiže u najviši položaj.

4.3 Uklonite alat za snimanje tako da bude direktno ispod komponente mlaznice, pomerite držač PCB ploče tako da položaj

komponenta koja se lemi nalazi se direktno ispod alata za snimanje i prilagodite visinu komponente na odgovarajući način za kreiranje

jasna slika

4.4 Možete vidjeti da monitor ima crvene BGA pinove i plave PAD tačke. Podesite dva seta šavova na odgovarajući

pozicije jednu po jednu. Nakon centriranja, gurnite lokator u prvobitni položaj i kliknite na dugme ručke da napustite BGA ko-

komponenta se montira u položaj odgovarajuće komponente PCB ploče dok ne zasvijetli prekidač usisavača (usisavač)

ugasi, lagano podignite montažnu glavu i kliknite na dugme da se vratite na montažnu glavu.

4.5 Ponovite gore navedene korake 3.3-3.5

4.6 Ako se zagrije na 190 stepeni, mašina emituje "bip ... bip". Pogledajte proces lemljenja na dnu komponente

kroz monitor), što pokazuje da je lemljenje normalno završeno, uklonite grijaću glavu i premjestite PCBA na

ventilator da se ohladi.



5. Podešavanje temperature:

Postavka temperature skidanja:

Pogledajte konfiguraciju isporučenu sa mašinom

Podešavanje temperature zavarivanja:

Pogledajte konfiguraciju isporučenu sa mašinom



6. Pitanja koja zahtijevaju pažnju:

1. Obratite pažnju na kontakt svake jedinice uređaja tokom rada kako biste izbjegli oštećenje povezanih dijelova.

2. Operater vodi računa o vlastitoj sigurnosti kako bi izbjegao strujni udar i opekotine.

3. Održavajte i održavajte opremu, održavajte sve aspekte čistim i urednim.

4. Nakon upotrebe oprema mora biti instalirana na vrijeme, dobro organizirana i usklađena sa zahtjevima 5S.

5. Ako dođe do problema, odmah ga riješite od strane tehničara ili inženjera procesa.
