Infracrvena stanica za lemljenje

                                                                                      Infracrvena stanica za lemljenje

Puna IR BGA stanica za preradu sa 2 područja grijanja, pogodna za čipove velike veličine (manje od 80*80 mm),

i one PCB, kao što su TV, igraća konzola i kompjuter itd.

Proizvodni parametar

Totalna snaga	2300W
Top grijač	450W
Donji grijač	1800W, potpuno zatvoren u pretincu sa staklom
Snaga	110~250V 50/60Hz
Pokret glave na vrhu	Gore/dolje, slobodno rotirajte.
Osvetljenje	Tajvansko led radno svjetlo, podesivo pod bilo kojim uglom.
Skladištenje	Čuvajte 10 grupa temperaturnih profila
Pozicioniranje	V-žljeb, nosač PCB-a može se podesiti u X, Y smjeru sa vanjskim univerzalnim učvršćenjem
Kontrola temperature	K senzor, zatvorena petlja
Preciznost temperature	±2 stepena
Veličina PCB-a	Max 270 * 320 mm Min 20* 20 mm
BGA čip	5*5~80*80 mm
Minimalni razmak između čipova	0.15 mm
Eksterni senzor temperature	1pc
Dimenzije	D480׊370×V390 mm
Neto težina	Približno 15,5 kg

Detalji o proizvodu

Vrhunski IR grijač, 80*80 mm, koristi se za zagrijavanje gotovo cijelog čipa

Široko se koristi za matične ploče velikih dimenzija do 270*320 mm

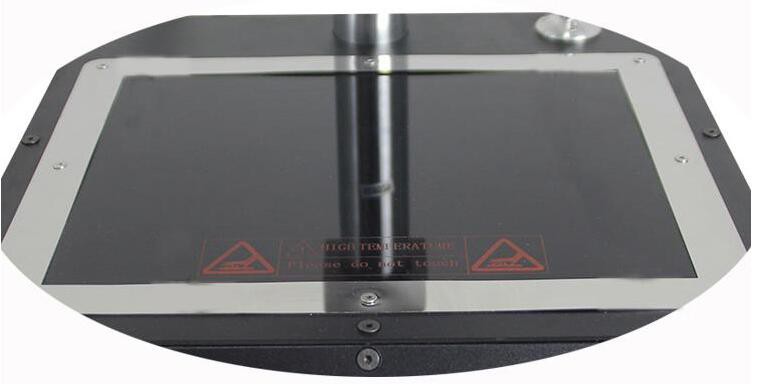

Donji IR potpuno zatvoren u staklenu zaštitu

Instrument tabla za podešavanje temperature i vremena, laka za rukovanje i praktična upotreba

Instrument tabla

Infracrvena stanica za lemljenje - posebne karakteristike:

• Uvezeni grijač: visok kvalitet i izdržljiv.
• Tajvanska infracrvena keramička ploča za predgrijavanje sa staklenim štitnikom.
• Dvije zone grijanja: gornji grijač je infracrven, a donji grijač također infracrveno grijanje.
• Kontrola zatvorene petlje tipa K: tačnost temperature je unutar ±2 stepena. Eksterni konektor senzora detektuje stvarnu temperaturu tokom grejanja.
• Sistem zvučnih obavijesti: glasovni podsjetnik se javlja 5-10 sekundi prije završetka grijanja, upozoravajući operatera da se pripremi.

Naše usluge

• Prije isporuke: Mašina će biti podvrgnuta testiranju vibracija najmanje 12 sati prije isporuke. Nakon toga, mašina će biti ponovo testirana kako bi se osiguralo da ispravno radi.
• Nakon isporuke: Kada mašina stigne na vašu lokaciju, kontaktirat ćemo vas putem e-pošte, telefona ili WhatsAppa kako bismo potvrdili da je roba obrađena na vrijeme.
• Račun mašine: Pružit ćemo tehničku podršku za instalaciju i rad.

FAQ

P: Kako je proizvod upakovan?

O: Proizvod je upakovan u kartonsku kutiju sa unutrašnjom pjenom za zaštitu.

P: Da li ste fabrika?

O: Da, mi smo tvornica s vlastitim odjelom za istraživanje i razvoj i radionicom bez prašine.

P: Ako naručim veliku količinu, mogu li dobiti bolju cijenu?

O: Da, kontaktirajte nas za detalje.

P: Mogu li posjetiti vašu radionicu?

O: Da, možete posjetiti. Obavijestite nas unaprijed.

Infracrvena stanica za lemljenje - rukovanje elektronskim sklopovima

Elektrostatičko pražnjenje (ESD)

Određene komponente koje se koriste u elektronskim sklopovima su osjetljive na statički elektricitet i mogu se oštetiti pražnjenjem. Statički naboji nastaju kada se odvoje neprovodni materijali, na primjer kada se plastične vrećice podignu ili otvore, kada dođe do trenja između sintetičke odjeće ili kada se plastične trake izdaju. Ove naknade također mogu proizaći iz mnogih drugih izvora.

Destruktivni statički naboji se mogu akumulirati na obližnjim provodnicima, kao što je ljudska koža, i isprazniti se kao iskre između vodiča. Na primjer, kada površinu sklopa štampane ploče dodirne osoba sa statičkim nabojem, može doći do oštećenja ako pražnjenje prođe kroz provodljivi uzorak do komponente osjetljive na statički elektricitet. Važno je napomenuti da ljudi obično ne mogu osjetiti nivo statičkog oštećenja komponenti (obično ispod 3,000 volta).

Električni prenaprezanje (EOS)

Oštećenje od preopterećenja električnom energijom (EOS) može biti uzrokovano neželjenim skokovima energije, koji se mogu pojaviti u lemilicama, ekstraktorima za lemljenje, instrumentima za testiranje i drugoj opremi na električni pogon. Ova oprema mora biti dizajnirana tako da spriječi električna pražnjenja koja mogu uzrokovati štetu.

ESD/EOS bezbedne radne oblasti

Svrha ESD/EOS sigurnog radnog područja je spriječiti oštećenje osjetljivih komponenti od šiljaka i statičkog pražnjenja. Ove oblasti moraju biti dizajnirane i održavane kako bi se smanjio rizik od ESD/EOS oštećenja.

Metode rukovanja i skladištenja

1, sklopovi PC pločeuvijek se mora rukovati u pravilno određenim radnim područjima.

2, Određena radna područja moraju se periodično provjeravati kako bi se osiguralo da i dalje ispunjavaju sigurnosne standarde za ESD zaštitu. Ključne brige uključuju:

• A. Pravilne metode uzemljenja.
• B. Statička disipacija radnih površina.
• C. Statička disipacija podnih površina.
• D. Rad jonskih puhača i jonskih vazdušnih topova.

3, Određene radne površine moraju biti oslobođene materijala koji stvaraju statički elektricitet kao što su stiropor, vinil, plastika, tkanine ili bilo koji drugi materijali koji stvaraju statička naelektrisanja.

4, Radni prostori moraju biti čisti i uredni. Kako bi se spriječila kontaminacija sklopova PC ploče, u radnom prostoru nije dozvoljeno jesti ili pušiti.

5, Kada se ne koriste, osjetljive komponente i PC ploče moraju se čuvati u zaštićenim vrećama ili kutijama.

6, Prilikom rukovanja sklopovima PC ploče, operater mora biti pravilno uzemljen na jedan od sljedećih metoda:

• O. Nositi narukvicu spojenu na uzemljenje.
• B. Nositi dvije podloge za potpetice i držati obje noge na površini poda sa statičnom disipacijom.

7, sklopove PC ploče treba držati za ivice. Izbjegavajte dodirivanje kola ili komponenti (pogledajte sliku 1).

8, Komponente također treba držati za rubove kad god je to moguće. Izbegavajte dodirivanje kablova komponenti (pogledajte sliku 2).

9, Kreme za ruke i losioni za ruke koji sadrže silikon ne treba koristiti, jer mogu uzrokovati probleme sa lemljenjem i prianjanjem epoksida. Dostupni su specijalni losioni formulisani da spreče kontaminaciju PC ploča.

10, Slaganje PC ploča i sklopova treba izbjegavati kako bi se spriječilo fizičko oštećenje. Za rukovanje su na raspolaganju specijalne police i tacne.
