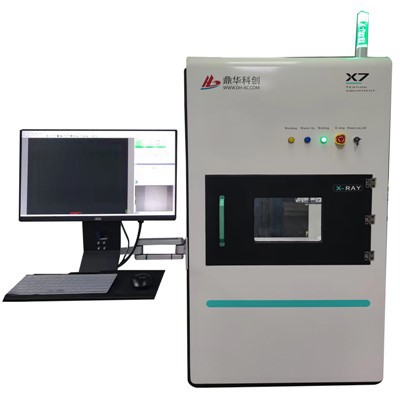

Industrijska X{0}} mašina za elektroniku





Dinghua industrijska X-mašina za elektroniku DH-X8 je 2.5D PCB X- mašina za inspekciju dizajnirana za sveobuhvatnu inspekciju IC elektronskih komponenti. Prvenstveno se koristi za otkrivanjeinterna pitanja kvalitetai prepoznavanje krivotvorenih komponenti. SMT Xray mašina DH-X8 se također ističe u otkrivanju nedostataka na PCB lemnim spojevima, kao što supraznine, mostovi, pukotinei druge uobičajene nesavršenosti.



Ovoindustrijska -PCB mašina za X{1}} inspekcijuidealan je za primjenu ukontrola kvaliteta, analiza kvarova, ipraćenje procesa, osiguravajući najviše standarde inspekcije i pouzdanosti za elektroničku proizvodnju.



Industrijska X{0}} mašina za elektronikuDinghua DH{0}}X8predstavlja najnoviju inovaciju u2.5D PCB X{1}}inspekcija. Ovaj model je potpuno nov, ima potpuno redizajniranu strukturu i izgled. Uključujući napredni inženjering, izgled DH-X8 kombinuje formu sa funkcijom, pružajući kompaktno, ali robusno rješenje za visoko{4}}preciznu elektronsku inspekciju. Ažurirani dizajn SMT Xray mašine također poboljšava sigurnosne karakteristike i lakoću održavanja, osiguravajući pouzdane, dugotrajne-performanse u zahtjevnim industrijskim okruženjima. Ova nova generacija X-mašine za rendgensku inspekciju spaja najsavremeniju-tehnologiju sa estetskim poboljšanjima, što je čini idealnim izborom za{10}}kompanije koje razmišljaju napred i koje imaju za cilj da ostanu ispred u konkurentskoj elektronskoj industriji.











Status cijele mašine
Dimenzija	1500 *1500 *2100mm		Napajanje	AC220V 10A
Težina	Približno 1500KG		Bruto težina	Približno 2089 kg
Drvena kutija	1940 × 1740 × 2280 mm		Nazivna snaga	1.7KW
Vrata{0}}otvorena	Ručna+sistemska indukcija		Način inspekcije	van{0}}mreža
Način učitavanja	Ljudsko{0}}biće		Upravljanje autoritetom	lozinka



X-svjetlosna cijev
Tip svjetlosne cijevi	zapečaćenog tipa		Struja svjetlosne cijevi	200ɥA
Napon svjetlosne cijevi	130KV		veličina žarišne tačke	5um
metoda{0}}hlađenja	Prisilno vazdušno hlađenje		Geometrijsko uvećanje	200 puta









TheDinghua DH{0}}X8je precizno-projektovano 2.5DX-rješenje za inspekciju zraka dizajnirano da zadovolji rigorozne zahtjeve moderne industrije proizvodnje elektronike. Premošćivanjem jaza između standardnog 2D snimanja i složenog 3D CT skeniranja, DH-X8 pruža gledanje pod kosim uglom (2.5D) koji omogućava vizualizaciju skrivenih defekata iz više perspektiva.



1. Napredna inspekcija SMT & PCB sklopa

DH-X8 je optimiziran za identifikaciju kritičnih grešaka u procesu koji izbjegavaju tradicionalnu optičku inspekciju (AOI), uključujući:

Integritet lemnog zgloba:Detekcija-u realnom vremenu šupljina, mostova, hladnih lemnih spojeva i pukotina u interkonekcijama velike gustine{1}}.

Složena analiza paketa:Precizna slika za BGA, CSP i QFN komponente gdje su tačke lemljenja skrivene ispod tijela komponente.



2. Provjera autentičnosti komponenti i otkrivanje krivotvorina

U eri nestabilnosti lanca snabdijevanja, DH-X8 služi kao vitalni vratar za osiguranje kvaliteta:

Interna provjera matrice:Provjera unutrašnje veličine matrice, uzoraka žičanih veza i konzistentnosti olovnog okvira kako bi se identificirali krivotvoreni ili obnovljeni IC-ovi.

Strukturalni integritet:Ne-provjera kvaliteta unutrašnjih elektronskih komponenti bez razaranja bez ugrožavanja hermetičke brtve ili pakovanja.



3. Sveobuhvatna analiza kvarova (FA)

Sistem je suštinski alat za odjele za istraživanje i razvoj i kvalitet za:

Identifikacija osnovnog uzroka:Analiziranje kvarova na terenu vizualizacijom unutrašnjih kratkih spojeva, slomljenih spojnih žica ili delaminacije.

Praćenje procesa:Povratne informacije-u realnom vremenu za kalibraciju peći za reflow i optimizaciju štampanja paste za lemljenje.



Zašto DH-X8?

Dinghua DH-X8 je više od alata za inspekciju; to je polisa sveobuhvatnog kvaliteta osiguranja. Bilo da ublažavate rizike od falsifikovanih komponenti ili usavršavate složeni SMT proces, DH-X8 pruža jasnoću potrebnu za osiguranje 100% pouzdanosti proizvoda.







OdabiromDH{0}}X8 X- sistemznači više od kupovine hardvera; to je investicija podržana preko10 godina specijalizovane ekspertizeu tehnologiji prerade i inspekcije BGA.



1. Dokazana industrijska baština i pouzdanost

Uz deceniju fokusiranja na BGA i SMT rješenja, naša oprema je rigorozno testirana u-proizvodnim okruženjima velikog obima.

Kvalitetan-Provjereni hardver:Naši sistemi su izgrađeni koristeći vrhunske komponente dizajnirane za industrijski rad.

Ekspertiza dubinske domene:Mi ne prodajemo samo mašine; razumijemo hemiju i fiziku lemljenja, osiguravajući da su naši X-sistemi podešeni da otkriju defekte koji su najvažniji za vaš prinos.



2. Svjetska-Profesionalna poslijeprodajna podrška-

Svjesni smo da je vrijeme neprekidnog rada kritično za vaš rezultat. Naš namenski ekosistem tehničke podrške uključuje:

Stručna konsultacija:Direktan pristup višim inženjerima za kalibraciju, obuku aplikacija i složenu analizu kvarova.

Tim za brzo reagovanje:Profesionalni odjel za{0}}prodaju posvećen brzom rješavanju tehničkih upita, osiguravajući da vaša proizvodna linija nikada ne stane.

Održavanje životnog ciklusa:Od instalacije do ažuriranja softvera, podržavamo vašu opremu tokom cijelog njenog radnog vijeka.



3. Fleksibilna globalna finansijska i logistička rješenja

Pružamo besprijekorno iskustvo nabave za našu međunarodnu klijentelu, bez obzira na lokaciju.

Različite opcije plaćanja:Kako bismo olakšali nesmetane transakcije, podržavamo sve glavne metode plaćanja, uključujući T/T (telegrafski prijenos), L/C (akreditiv) i druge sigurne platforme za digitalno plaćanje.

Multi-Modalna globalna dostava:

Ekspresni vazdušni transport: Za hitne potrebe, partneri smo sa DHL-om, FedEx-om i UPS-om kako bismo osigurali dostavu od vrata{0}}do-sa punim praćenjem.

Standardni zračni i morski transport: Za narudžbe na veliko ili isplativu logistiku, nudimo sveobuhvatne opcije zračnog i pomorskog transporta, uključujući rukovanje cjelokupnom izvoznom dokumentacijom i usklađenost sa carinom.
