SMD stanica za preradu sa kamerom
1. Sistem optičkog poravnanja
2. Indikator laserskog centriranja
3. Infracrveno predgrijavanje
4. Dva grijanja na topli zrak
Opis

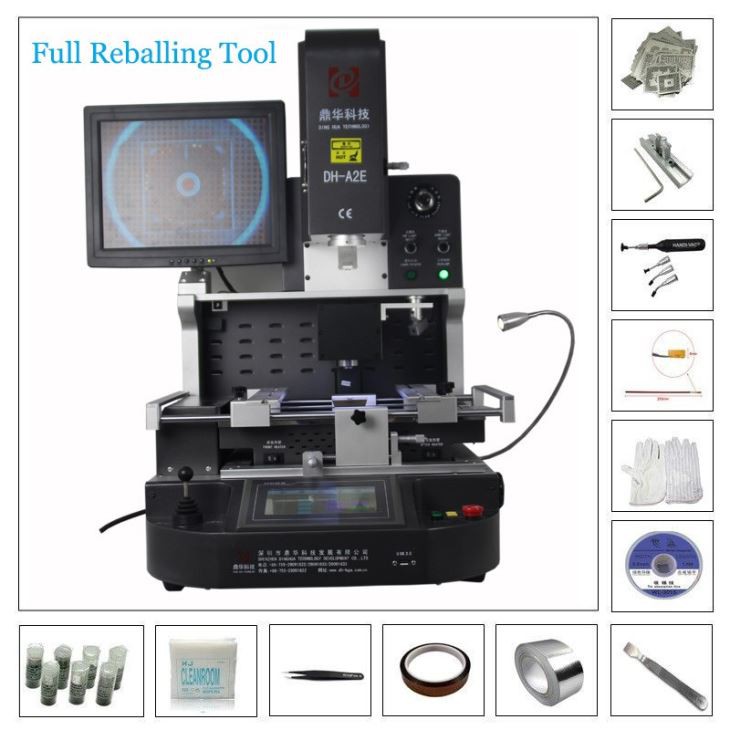

SMD stanica za preradu sa kamerom DH-A2E
SMD Rework Station with Camera (Surface Mounted Device Rework Station) je specijalizirani alat
koristi se u popravci i proizvodnji elektronike za uklanjanje i zamjenu komponenti na štampanim pločama (PCB).
To je komad opreme koji zagrijava komponente koje treba zamijeniti korištenjem vrućeg zraka, a ima i ugrađenu
kamera za bolju vidljivost.
Odlemljenje na nivou čipa
specifikacije:
| 1 | Totalna snaga | 5200w |
| 2 | 3 nezavisna grijača | Gornji topli zrak 1200w, donji topli zrak 1200w, donji infracrveni predgrijavanje 2700w |
| 3 | voltaža | AC220V±10% 50/60Hz |
| 4 | Električni dijelovi | 7'' ekran osjetljiv na dodir + inteligentni modul za kontrolu temperature visoke preciznosti + drajver koračnog motora + PLC + LCD ekran + optički CCD sistem visoke rezolucije + lasersko pozicioniranje |
| 5 | Kontrola temperature | K-senzor zatvorena petlja + PID automatska kompenzacija temperature + temperaturni modul, tačnost temperature unutar ±2 stepena. |
| 6 | Pozicioniranje PCB-a | V-žljeb + univerzalno učvršćenje + pomična PCB polica |
| 7 | Primjenjiva veličina PCB-a | Max 370x410mm Min 22x22mm |
| 8 | Primjenjiva veličina BGA | 1*1mm~80x80mm |
| 9 | Dimenzije | 600x700x850mm (D*Š*V) |
| 10 | Neto težina | 70 Kg |
Prijave:
karakteristika:
SMD stanica za preradu sa kamerom DH-A2E
DH-A2E SMD stanica za preradu s kamerom ima dva grijača na topli zrak, jedan gornji i jedan donji, za potpuno
kontrolisano odlemljenje i ponovno lemljenje koje daje solidne rezultate bez pomeranja čak i najmanjih
komponente.
Za predgrijavanje, donji grijač vrućeg zraka okružen je 2700W "Rapid IR" pod vodom. Ovaj IR
Predgrijač lagano podiže temperaturu PC-a ili LED podloge kako bi spriječio savijanje i smanjio stres
na komponentama i lemnim spojevima u blizini mjesta prerade. Infracrveni grijači su u potpunosti zatvoreni
pretinac sa staklom koji brzo odvodi toplinu i sprječava da krhotine padnu u elemente,
osigurava sigurnost operatera, smanjeno održavanje i lako čišćenje.
Lista za pakovanje :
Materijali: Jaka drvena kutija+drvene šipke+otporni biserni pamuk sa filmom
1 kom SMD stanica za preradu sa kamerom
1 kom četkica olovka
1kom Uputstvo za upotrebu
1 kom CD video
3kom gornje mlaznice
2kom donje mlaznice
4kom univerzalne armature
4 kom pričvršćenih vijaka
5 kom potporni vijak
Veličina sisa: Prečnici u 2,4,8,10,11mm
Unutrašnji imbus ključ: M2/3/4
Dimenzije: 81*76*85CM
Bruto težina: 115 kg
Fleksibilna isporuka
•TNT
•DHL
•FedEx
•UPS
•EMS
•UZ MORE
Video BGA stanice za preradu:
