SMT BGA sistem za popravku

                                              SMT BGA sistem za popravku

Praktičan i jeftin model DH-5830, koji se koristi u VHF/UHF komunikacionim uređajima, matičnim pločama za personalne računare, mobilne telefone itd.

Jedan kraj na slobodnom polu i mašina podešavaju visinu, obezbeđujući različite mlaznice za komponente matične ploče

Slobodno rotirajuća gornja glava je vrlo pogodna za uklanjanje ili zamjenu čipa na drugom mjestu na matičnoj ploči.

Radni sto dimenzija do 400*420mm zadovoljava većinu PCB-a u današnjem svijetu, kao što su TV, kompjuter i drugi uređaji itd.

Ekran osetljiv na dodir sa 7 inča, brend MCGS, HD i osetljiv, temperatura i vreme su podešeni na njemu, temperatura u realnom vremenu se može proveriti klikom na ekran osetljiv na dodir.

Parametar sistema BGA stanica za preradu

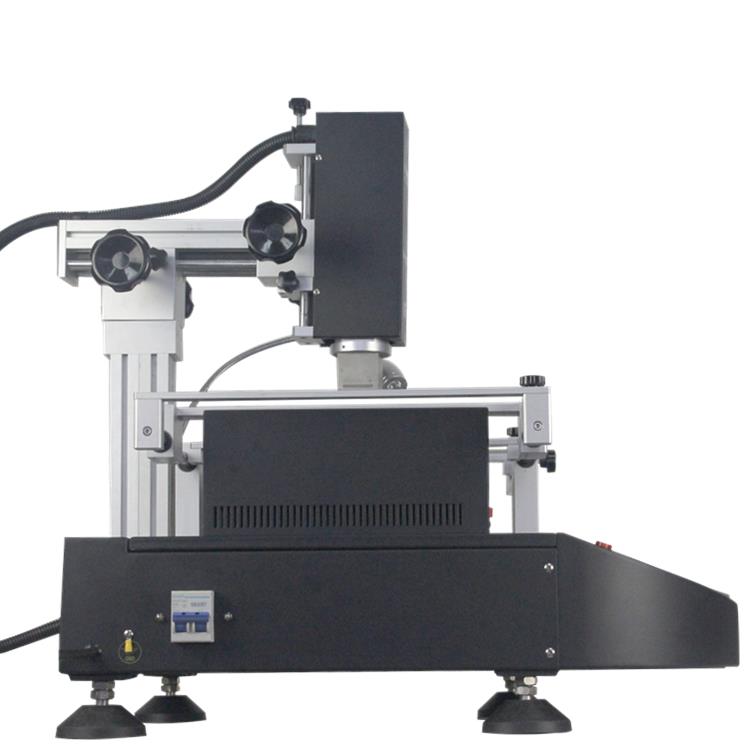

Mašina sa 4 strane da se vidi kao ispod

Vakum olovka, ugrađena, 1m duga, 3 vakuum kapice, koja se koristi za preuzimanje ili zamjenu komponente

sa/na matičnoj ploči.

Prekidač zraka (za uključivanje/isključivanje), u slučaju kratkog spoja ili curenja, automatski će se isključiti, što čini tehničara zaštićenim.

Dostupan je konektor žice za uzemljenje, predlažemo korisnicima da ga dobro povežu prije upotrebe.

Dva ventilatora za hlađenje cele mašine, uvezena iz Delte sa Tajvana, snažna

vjetar i tiho trčanje.

Žica u crnoj i čvrstoj kalem koja napaja grijač vrućeg zraka gornje glave čini da se gornja glava može rotirati za komponentu na različitoj poziciji na PCB-u.

Često postavljana pitanja o sistemu za doradu BGA

P: Kako koristiti BGA komplet za reballing?
A:Kada dobijete komplet, dolazi sa CD-om koji sadrži uputstva. Osim toga, možemo vas voditi putem interneta.

P: Šta su kompleti za reballing?
A:Komplet za ponovno namotavanje uključuje predmete kao što su fitilj za lemljenje, Kapton traka, kuglice za lemljenje, BGA fluks i šablone, itd.

Neke vještine o korištenju BGA sistema za preradu

Razvoj elektronskih komponenti postaje sve važniji kako postaju manje i složenije, sa više igala (noga). Ovaj trend je doveo do razvoja složenijih i skupljih sistema, kao što su BGA (Ball Grid Array) i CSP (Chip-on-Board) verzije, što otežava provjeru pouzdanosti zavarenih spojeva koji mogu biti ugroženi konfiguracijskim problemima u šupljina. Kvalitet ručnog lemljenja zavisi od različitih faktora, uključujući veštinu operatera, kvalitet upotrebljenih materijala i efikasnost stanice za preradu.

Na ručno lemljenje utiče i razvojni tehnološki krajolik, koji stalno zahteva inovativna rešenja. Kod ručnog lemljenja, performanse stanice za zavarivanje ili preradu usko su vezane za veštinu operatera. Dobro dizajnirana stanica za preradu može postići odlične rezultate čak i sa manje iskusnim operaterom. Nasuprot tome, čak ni najvještiji operater ne može prevladati ograničenja lošeg sistema zavarivanja.

Ovaj proces je uspostavljen kako bi se poboljšala efikasnost dorade, jer je oporavak tokom dorade često isplativiji od zamjene. Oprema visoke tehnologije koja se koristi u stanicama za preradu pruža odličnu kontrolu nad ključnim varijablama, osiguravajući konzistentne rezultate. Ova tehnologija omogućava efikasan prijenos topline, što omogućava ponovno lemljenje na konstantnoj temperaturi, minimizirajući vibracije uzrokovane sporim povratom topline.

Proces prerade može se podijeliti u četiri glavne faze:

1. Uklanjanje komponenti
2. Čišćenje jastučića
3. Postavljanje novih komponenti
4. Lemljenje

Jedan od značajnih izazova na nivou proizvodnje je nanošenje paste za lemljenje na jastučiće prilikom modifikacije komponenti. Ako se ovaj korak ne uradi ispravno, to može negativno uticati na proces integracije u narednim fazama. Ako vaš budžet dozvoljava, visoko se preporučuje sistem vizije za poboljšanje tačnosti.

Dodatne praktične poteškoće nastaju tokom procesa prerade, posebno kako se povećava broj terminala i smanjuje njihov nagib (razmak). Tipično, veličina ploče se također smanjuje, što smanjuje raspoloživi prostor i povećava rizik od smetnji s okolnim komponentama.
