China Bga Rework Station Supplier

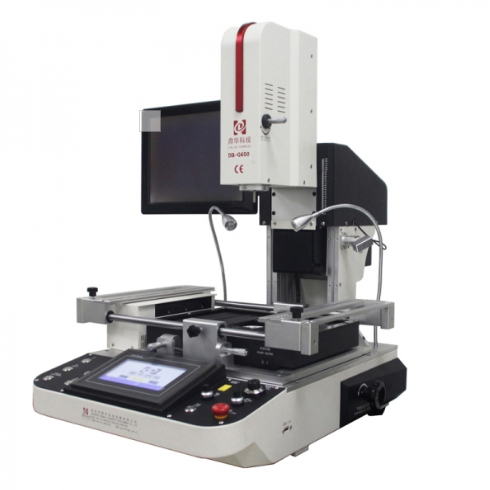

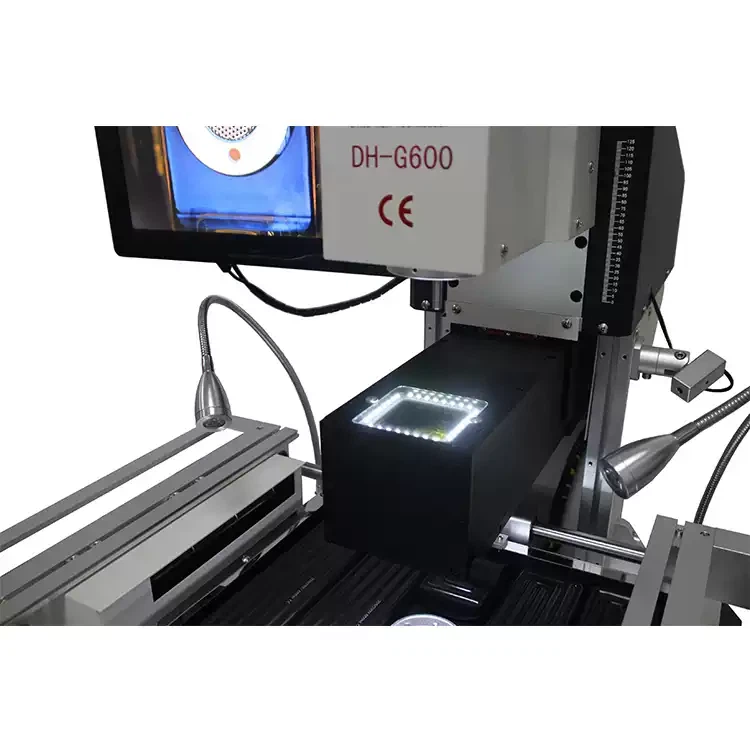

Dinghua DH-G600, BGA stanica za optičko poravnanje, trozonska infracrvena stanica za preradu čipa sa konstantnom temperaturom, integrisana mašina za demontažu i montažu čipa.

Pošaljite upit

Opis

Kineski lider u proizvodnji opreme za automatizaciju

Shenzhen Dinghua Technology Co., Ltd. je nacionalno visoko-poduzeće koje integrira istraživanje i razvoj, proizvodnju, prodaju i servis X-RAY mašina, X-RAY opreme za inspekciju, opreme za preradu BGA i opreme za automatizaciju. Imamo apsolutnu snagu da vam pružimo -kvalitetne proizvode, sveobuhvatne usluge i naprednu tehničku podršku.

Pošaljite upit odmah

Opis proizvoda

1.HD ekran osjetljiv na dodir HMI sa-analizom krivulje u realnom vremenu; prikazuje i analizira/ispravlja trenutno postavljene i stvarne temperaturne krive.

2. Visoko-precizni K-termopar tipa zatvorena- kontrola + sistem automatske temperaturne kompenzacije, uparen sa temperaturnim modulima za ±2 stepena tačnosti. Port za eksterno merenje temperature omogućava preciznu analizu krivulje i kalibraciju.

3. Visoka{1}}tačnost digitalnog sistema za poravnanje vida; Pozicioniranje PCB-a preko V-utora i linearnih klizača omogućava fino/brzo podešavanje X/Y/R osa, prilagođavajući se različitim veličinama i rasporedima PCB-a.

4. Fleksibilno pokretno univerzalno učvršćenje štiti PCB od oštećenja/deformacije rubnih komponenti, kompatibilno sa svim veličinama BGA paketa za preradu.

5.Uključeno više mlaznica od legure; Rotirajući za 360 stepeni za jednostavnu instalaciju i zamjenu.

6.3 nezavisne gornje i donje zone grijanja podržavaju više-grupnu, više-stepenu kontrolu temperature istovremeno, osiguravajući optimalan efekat lemljenja. Temperatura grijanja, vrijeme, nagib, hlađenje i vakuum se mogu konfigurirati na HMI.

7.8-stepena kontrola temperature po zoni, sa masivnim skladištenjem krivulja za brzo pozivanje specifičnog za BGA. Analiza krivulja, podešavanje i korekcija dostupni su direktno na ekranu osetljivom na dodir; nezavisni PID algoritmi za svaku zonu garantuju ravnomerno grejanje i tačnost.

8. Ventilator velike-poprečne snage-omogućava brzo hlađenje PCB-a kako bi se spriječila deformacija; pametna automatizirana kontrola za procese montaže, lemljenja i uklanjanja.

9.USB port za jednostavno preuzimanje podataka krive na U disk; Podržana veza za miš kako bi se produžio vijek trajanja ekrana osjetljivog na dodir.

10. Glasovno-kontrolisani pred-alarm upozorava operatere 5-10 sekundi prije završetka procesa. Sistem za hlađenje se aktivira nakon što grejanje prestane i automatski se isključuje kada se temperatura vrati na sobnu temperaturu, sprečavajući starenje mašine od preostale toplote.

11.CE-certificiran, opremljen dugmetom za zaustavljanje u nuždi i zaštitom za automatsko-isključivanje u slučaju nezgoda.

Parametri proizvoda

Totalna snaga	5500W
Top grijač	1200W
Donji grijač	Druga temperaturna zona je 1200W, a treća temperaturna zona je 3000W.
moć	AC220V±10% 50/60Hz
Dimenzije	L760×Š885×V890mm
Pozicioniranje	Utor u obliku slova V-, nosač PCB-a podesiv u smjeru X i opremljen univerzalnom stezaljkom.
Kontrola temperature	K-termopar (K senzor), kontrola zatvorene petlje
Preciznost temperature	±2 stepena
Veličina PCB-a	Max 380×370 mm Min 22×22 mm
Fino{0}}podešavanje radnog stola	±15mm sprijeda i pozadi, ±15mm lijevo i desno
BGA čip	2X2-50X50mm
Minimalni razmak između čipova	0,15 mm
Eksterni temperaturni senzor	1, proširivo (opciono)
Neto težina	60kg
Ključne karakteristike	laptop bga mašina, smd & bga stanica za preradu, bga smd stanica za preradu

Detaljne slike

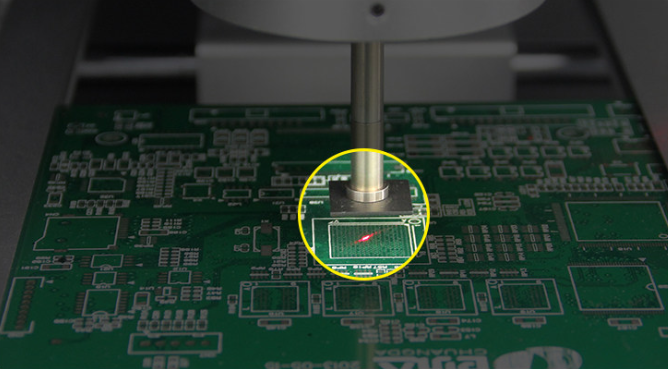

Sve vrste čipova se mogu vratiti na popravku.

BGA, PGA, POP, BQFP, QFN, SOT-233, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA itd.....

360 stepeni rotirajuće hladno osvetljenje za PCB inspekciju bez mrtvih uglova.

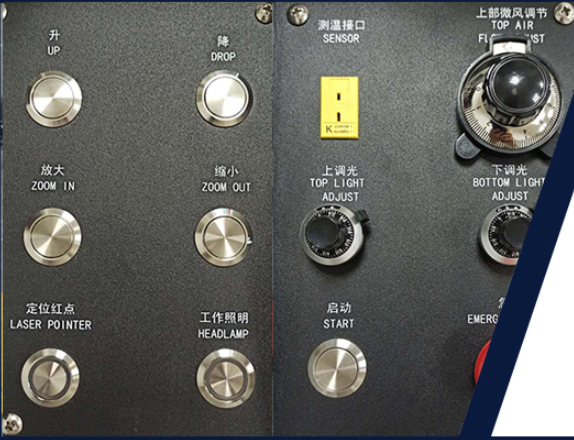

Ova smd&bga stanica za preradu konfigurisan sa eksternim tasterima za lakši rad

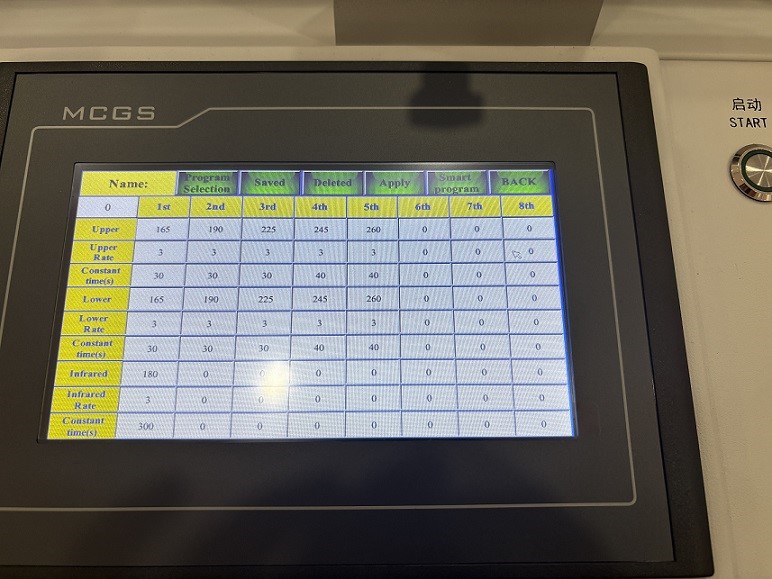

Ekran osjetljiv na dodir sadrži i kineska i engleska slova, osam postavki temperature i nezavisnu kontrolu temperature.

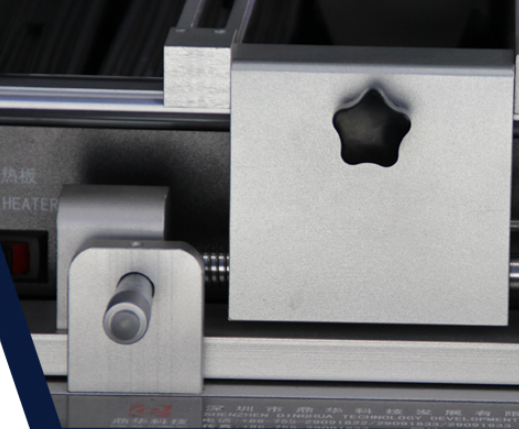

Ova bga smd stanica za preradu mikrometra omogućava precizno fino-podešavanje, sa preciznošću poravnanja do 0,01 mm, što rezultira prirodnom i preciznom montažom.

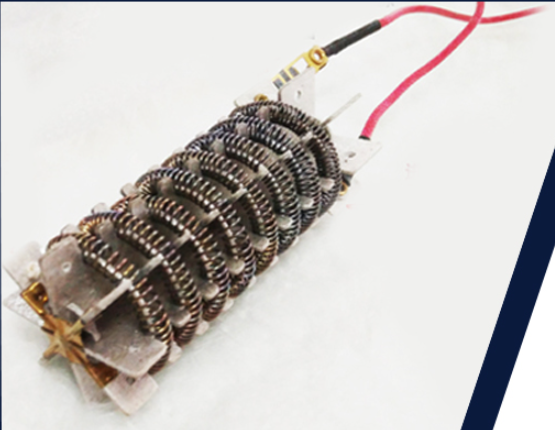

Ova bga smd stanica za preradu koristi grijaći element i modul za grijanje njemačke-zajamčene kvalitete.

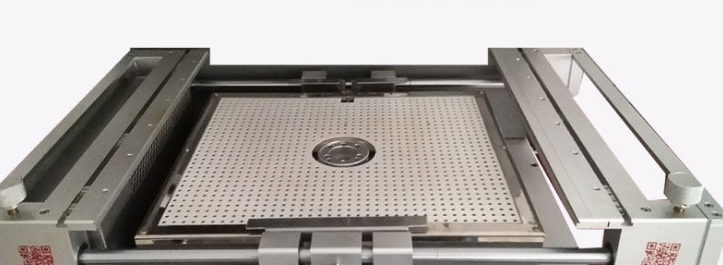

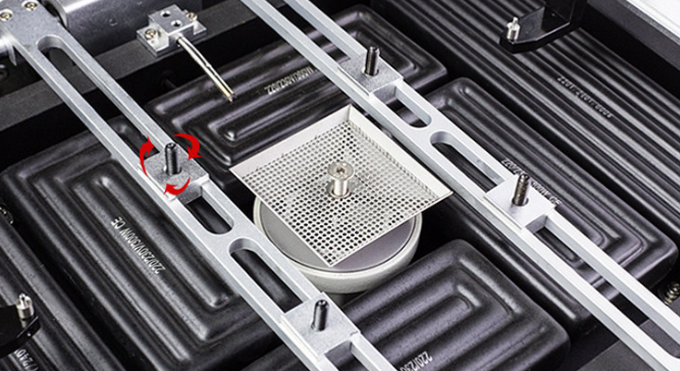

Ekstra-velika PCB ploča, sposobna za postavljanje PCB ploča različitih veličina.

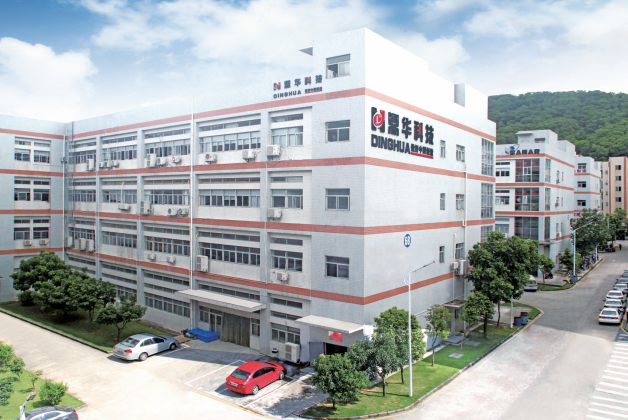

Naša kompanija
