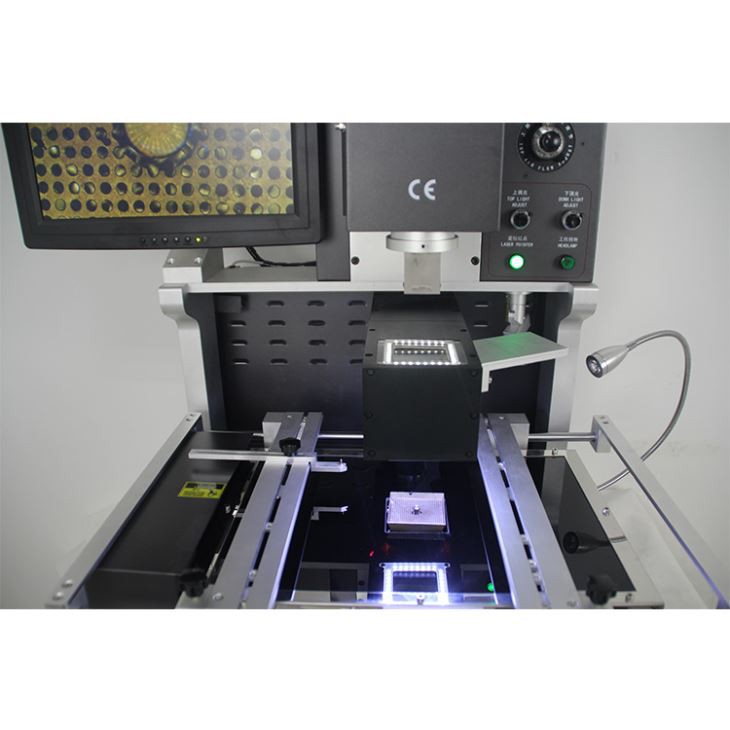

CCD kamera BGA stanica za preradu

CCD kamera BGA stanica za preradu

1.Primjena BGA stanice za preradu CCD kamere

Matična ploča računara, pametnog telefona, laptopa, MacBook logičke ploče, digitalne kamere, klima uređaja, TV-a i ostalog

elektronske opreme iz medicinske industrije, industrije komunikacija, automobilske industrije itd.

Pogodno za različite vrste čipova: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, LED čip.

2. Karakteristike proizvoda CCD kamere BGA stanice za preradu

•Jedina SMT stanica za preradu u svom cjenovnom rangu koja uključuje istinsku viziju visoke definicije (HD) u rangu s industrijskim

najnapredniji sistemi za preradu, RW1210 pruža kristalno jasnu superponiranu sliku izvoda komponenti

i PCB lemne pločice, čak i pri zumiranju od 230X.

To je zahvaljujući kombinaciji njegovih 1,3 miliona piksela, split-vision CCD kamere i visoke svjetline, neovisno

kontrolisano osvetljenje i za komponentu i za PCB. Bez obzira na nagib ili veličinu komponente, vaša tehnologija prerade

ician neće imati problema da vidi kada su postigli savršeno poravnanje na displeju sistema od 15 inča.

• Stanica za preradu DH-A2E ima dva grejača na topli vazduh, jedan gornji i jedan donji, za potpuno kontrolisano odlemljenje i

ponovno lemljenje koje daje solidne rezultate bez pomjeranja čak i najmanjih komponenti. Za predgrijavanje, dno vruće

grijač zraka je okružen podgrijačom od 2700W "Rapid IR". Ovaj 350 mm x 250 mm (13,75" x 10") IR predgrijač nježno

podiže temperaturu PC-a ili LED podloge kako bi se spriječilo savijanje i smanjilo opterećenje

komponente i lemne spojeve u blizini mjesta prerade. Infracrveni grijači su u potpunosti zatvoreni staklom

pretinac koji brzo odvodi toplinu i sprječava da krhotine upadnu u elemente, osiguravajući sigurnost rukovatelja,

smanjeno održavanje i lako

čišćenje.

•Precizna kontrola temperature može se osigurati sa 3 nezavisna područja grijanja. Mašina može podesiti i uštedjeti 1 milion

temperaturnog profila.

• Ugrađeni vakuum u montažnoj glavi automatski preuzima BGA čip nakon što je odlemljenje završeno.

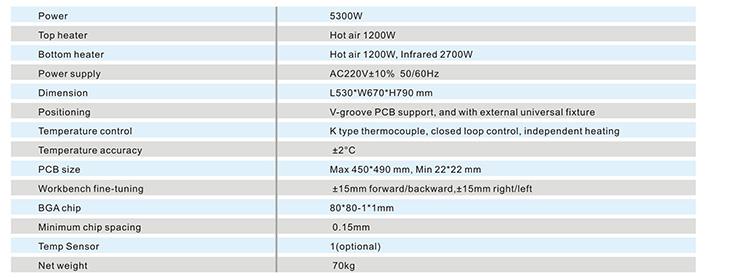

3.Specifikacija CCD kamere BGA stanice za preradu

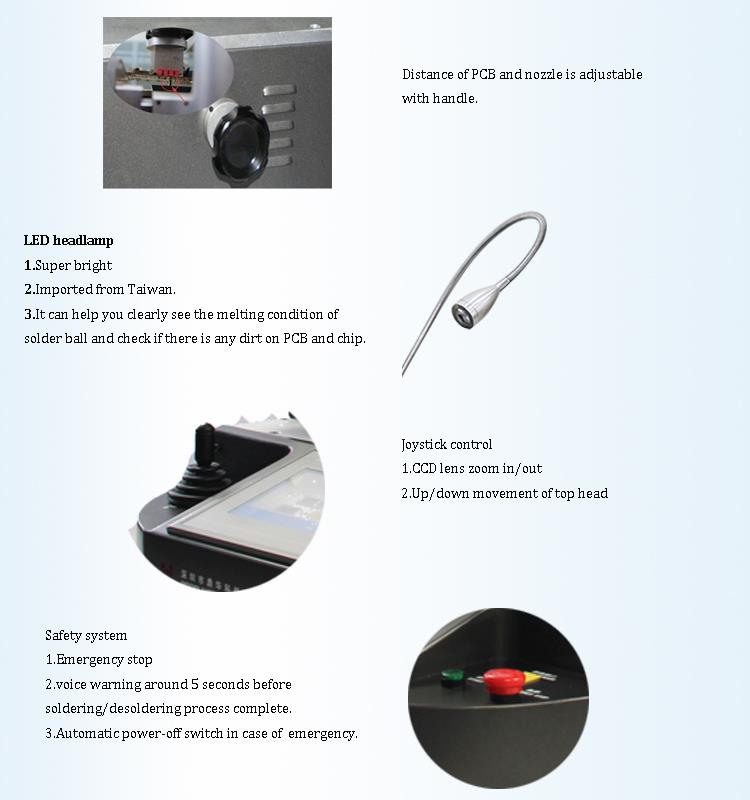

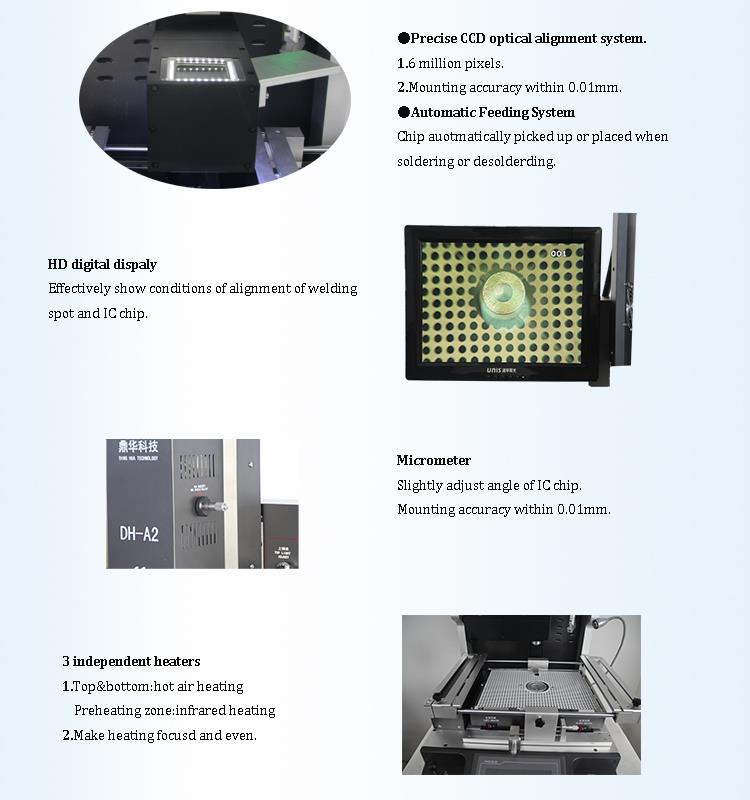

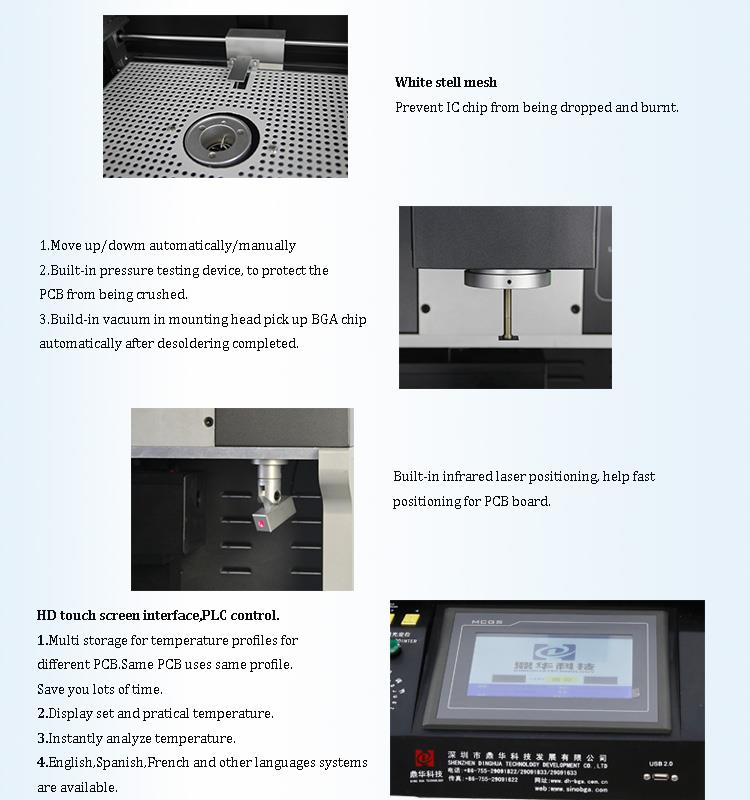

4.Detalji BGA stanice za preradu CCD kamere

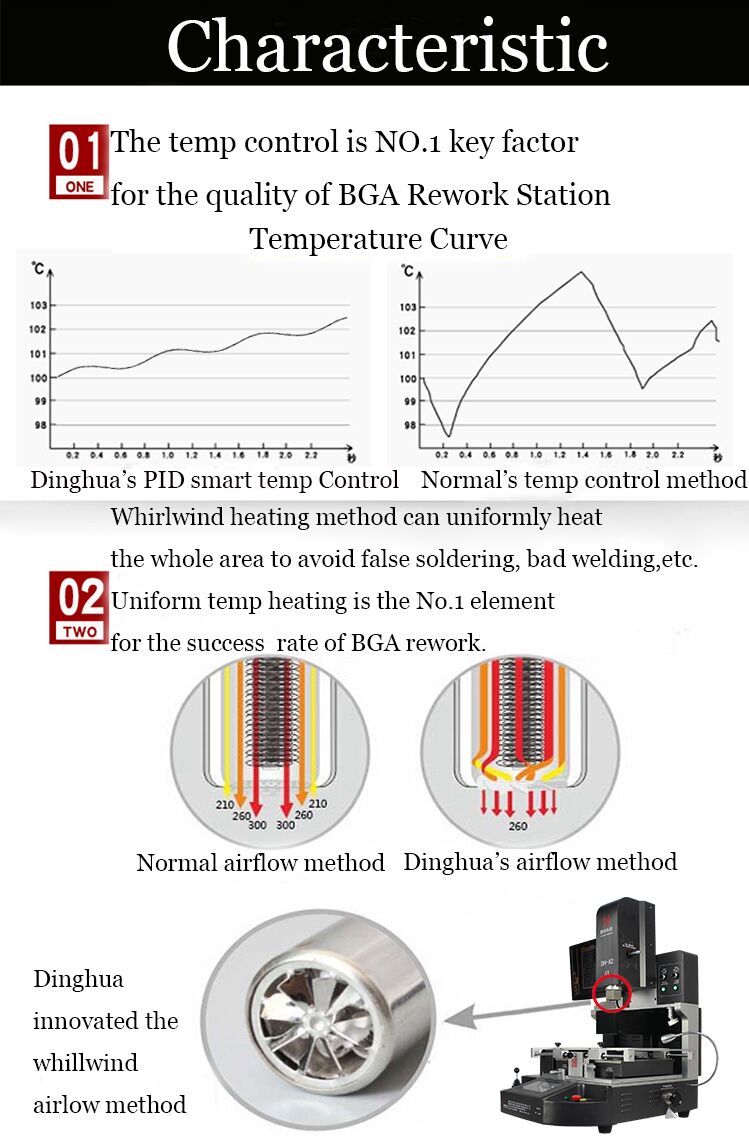

5. Zašto odabrati našu CCD kameru BGA stanicu za preradu?

6.Certifikat BGA stanice za preradu CCD kamere

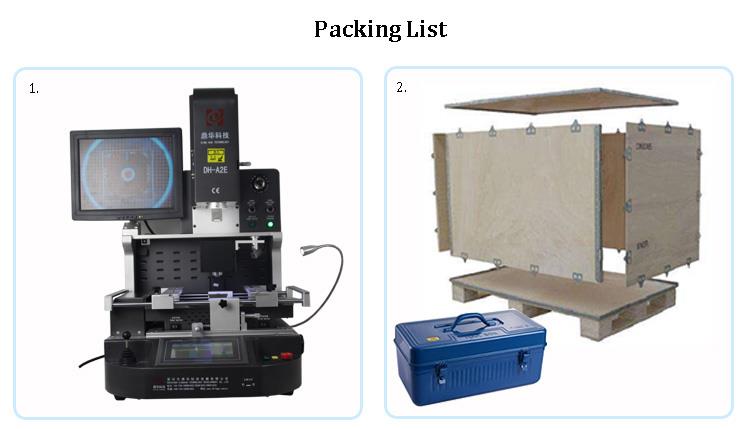

7. Pakovanje i isporuka BGA stanice za preradu CCD kamere

8.FAQ

Koje su korištenje i vještine BGA stanice za preradu?

Odlemljenje.

Priprema za popravku: Odredite mlaznicu koja će se koristiti za BGA čip koji se popravlja. Temperatura popravke je

određuje se prema olovnom i bezolovnom lemu koji koristi kupac, jer je tačka topljenja olovnog lema

lopta je uglavnom 183 stepena C, a tačka topljenja kuglice za lem bez olova je uglavnom oko 217 stepeni C. Popravite PCB ploču na

BGA platforma za preradu, a laserska crvena tačka je pozicionirana u centru BGA čipa. Protresite glavu za postavljanje da odredite

visina postavljanja.

2. Podesite temperaturu odlemljenja i pohranite je za kasniju obradu, možete je direktno pozvati. Općenito, temperatura rasprodata-

ering i lemljenje se mogu postaviti u istu grupu.

3. Prebacite se na način uklanjanja na interfejsu ekrana osetljivog na dodir, kliknite na dugme za popravku, glava za grejanje će se automatski zagrejati

niz BGA čip.

4. Pet sekundi prije nego što temperatura završi, mašina će dati alarm i poslati zvuk. Nakon temperature

kriva je završena, mlaznica će automatski pokupiti BGA čip, a zatim će glava usisati BGA do početne pozicije.

Operater može povezati BGA čip sa kutijom za materijal. Odlemljenje je završeno.

Postavljanje lemljenja.

Nakon što je limenka završena na podlozi, koristite novi BGA čip ili BGA čip koji je implantiran. Osigurajte PCB ploču.

Postavite BGA za lemljenje otprilike na lokaciju jastučića.

2. Prebacite se na način postavljanja, kliknite na dugme za početak, glava za postavljanje će se pomeriti dole, a mlaznica automatski bira

gore BGA čip na početnu poziciju.

3. Otvorite sočivo za optičko poravnanje, podesite mikrometar, X-osu Y-os da podesite prednju i stražnju stranu PCB ploče, i

R kut za podešavanje ugla BGA. Kuglice za lemljenje na BGA (plavo) i spojevi za lemljenje na jastučićima (žuto) mogu se prikazati -

prikazane u različitim bojama na displeju. Nakon potpunog prilagođavanja kugli za lemljenje i lemnim spojevima, kliknite na "Poravnanje dovršeno"

dugme na ekranu osetljivom na dodir. Glava za postavljanje će automatski pasti, staviti BGA na podlogu, automatski isključiti usisivač,

tada će se usta automatski podići za 2~3 mm, a zatim zagrijati. Kada se kriva temperature završi, grejna glava će automatski

podići u početni položaj. The

zavarivanje je završeno.
