BGA stanica za preradu za mobilne

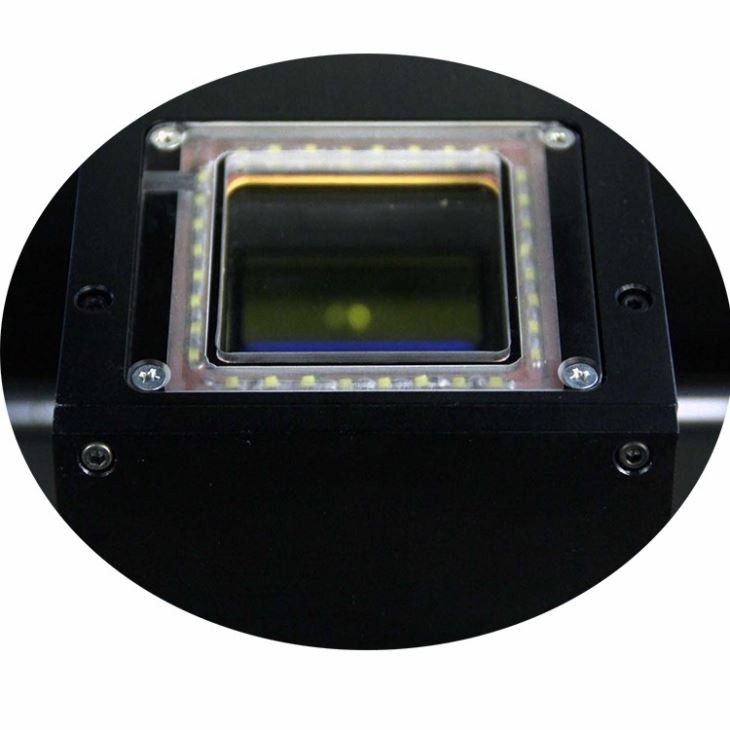

1.HD CCD optički sistem za pozicioniranje
2. Superiorna sigurnosna funkcija sa zaštitom u nuždi
3. Top grijaća glava i montažna glava 2 u 1 dizajn
4. Top protok zraka podesiv kako bi se zadovoljile potrebe bilo kojeg čipsa
Opis

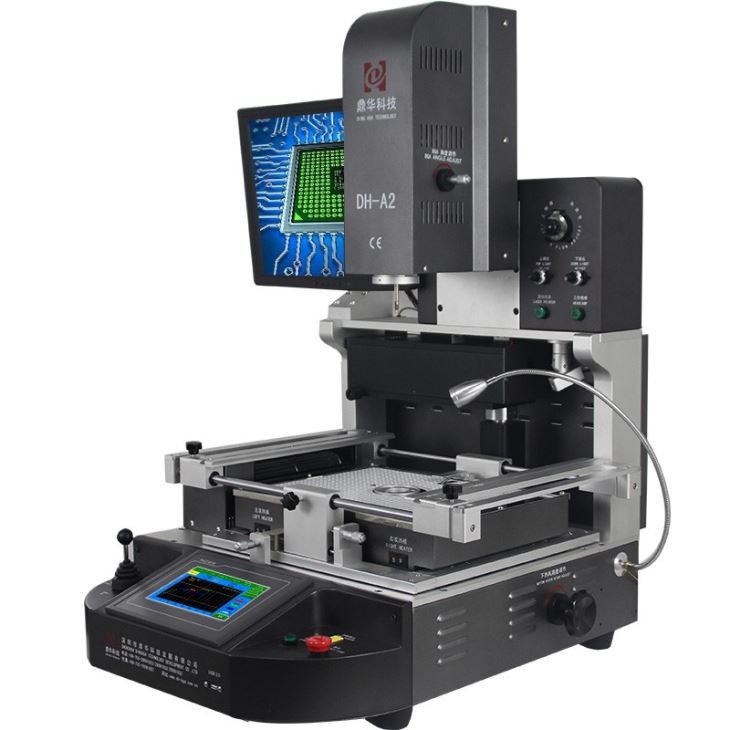

DH-A2 BGA stanica za preradu za mobilni
BGA stanica za popravku mobilnih telefona dizajnirana je za popravku PCB-a u mobilnim telefonima. Ova stanica se koristi za zamjenu komponenti kao što su integrirana kola, CPU, grafički procesori i drugi elektronski dijelovi na PCB ploči. Također se može koristiti za uklanjanje ili zamjenu neispravnih komponenti. Karakteristike uključuju podesivu temperaturu i pritisak zraka, automatski dodavač lemljenja i okvire za postavljanje visoke preciznosti.
Parametar DH-A2 BGA stanice za preradu za mobilne uređaje
| Specifikacije | ||
| 1 | Totalna snaga | 5400W |
| 2 | 3 nezavisna grijača | Gornji topli vazduh 1200w, donji topli vazduh 1200w, donji infracrveni predgrijavanje 2700w |
| 3 | Voltage | 110~240V +/-10% 50/60Hz |
| 4 | Električni dijelovi | 7'' ekran osjetljiv na dodir + inteligentni kontrolni modul visoke preciznosti + drajver koračnog motora + PLC + LCD zaslon + optički CCD sistem visoke rezolucije + lasersko pozicioniranje |
| 5 | Kontrola temperature | K-senzor zatvorena petlja + PID automatska kompenzacija temperature + temperaturni modul, tačnost temperature unutar ±2 stepena. |
| 6 | Pozicioniranje PCB-a | V-žljeb + univerzalno učvršćenje + pomična PCB polica |
| 7 | Primjenjiva veličina PCB-a | Max 370x410mm Min 22x22mm |
| 8 | Primjenjiva veličina BGA | 1*1mm~80x80mm |
| 9 | Dimenzije | 600x700x850mm (D*Š*V) |
| 10 | Neto težina | 70 Kg |

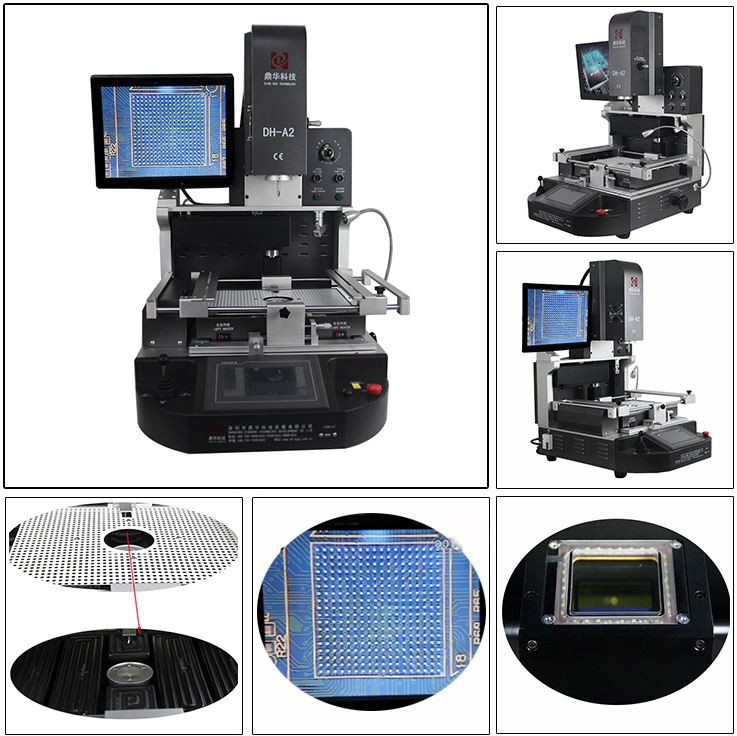

Za različite poglede na BGA stanicu za preradu
Detalji ilustracije za BGA stanicu za preradu
Napredne funkcije
① Protok vrućeg zraka na vrhu je podesiv kako bi se zadovoljile potrebe bilo kakvog čipsa.
② Automatsko odlemljenje, montaža i lemljenje.
③ Ugrađeno lasersko pozicioniranje, pomaže brzom pozicioniranju za PCBa.
④ Infracrveni sistem grijanja sa tri nezavisna grijača.
⑤ Montažna glava sa ugrađenim uređajem za ispitivanje pritiska, da zaštiti PCB od zgnječenja.
⑥ ugrađeni vakuum u montažnoj glavi automatski preuzima BGA čip nakon završetka odlemljenja.
1. Mašina: 1 set
2. Sve upakovano u stabilne i jake drvene kutije, pogodne za uvoz i izvoz.
3. Gornja mlaznica: 3 kom (31*31mm,38*38mm,41*41mm)
Donja mlaznica: 2kom (34*34mm,55*55mm)
4. Greda: 2 kom
5. Šljiva: 6 kom
6. Univerzalni nosač: 6 kom
7. Potporni vijak: 5 kom
8. Četka olovka: 1 kom
9. Vakum šolja: 3 kom
10. Vakum igle: 1 kom
11. Pinceta: 1 kom
12. Žica senzora temperature: 1 kom
13. Stručni priručnik: 1 kom
14. CD za nastavu: 1 kom
Nekoliko uobičajenih pitanja o tome kako postaviti temperature za BGA preradnu stanicu za mobilne uređaje:
1, višak fluksa i kontaminacije:Previše je fluksa na BGA površini, a čelična mreža, kuglice za lemljenje i stol za postavljanje kuglica nisu čisti ili suvi.
2, Uslovi skladištenja:Lemna pasta i kuglice za lemljenje se ne čuvaju u frižideru na 10 stepeni. PCB i BGA mogu imati vlagu i nisu pečeni.
3, PCB kartica podrške:Prilikom lemljenja BGA, ako je PCB potporna kartica previše zategnuta, nema prostora za termičko širenje, što može uzrokovati deformaciju i oštećenje ploče.
4, razlika između olovnog i bezolovnog lema:Lem sa olovom se topi na 183 stepena, dok se bezolovni lem topi na 217 stepeni. Lem sa olovom ima bolju tečnost, dok je lem bez olova manje tečan, ali je ekološki prihvatljiv.
5, Čišćenje infracrvene grijaće ploče:Tamnu infracrvenu grijaću ploču na dnu ne treba čistiti tekućim supstancama. Za čišćenje koristite suhu krpu i pincetu.
6, Podešavanje temperaturnih krivulja:Ako izmjerena temperatura ne dostigne 150 stepeni nakon završetka druge faze (faza grijanja), ciljna temperatura u krivulji temperature drugog stupnja može se povećati ili se može produžiti vrijeme konstantne temperature. Općenito, mjerenje temperature bi trebalo da dostigne 150 stepeni nakon završetka druge krivulje.
7, maksimalna tolerancija temperature:Maksimalna temperatura koju BGA površina može da izdrži je manja od 250 stepeni za olovni lem (standard je 260 stepeni) i manje od 260 stepeni za bezolovni lem (standard je 280 stepeni). Za precizne informacije pogledajte BGA specifikacije kupca.
8, podešavanje vremena reflow:Ako je vrijeme povrata prekratko, umjereno povećajte vrijeme konstantne temperature u dijelu za reflow i produžite vrijeme po potrebi.
Iako podešavanje temperaturne krive za BGA stanicu za preradu može biti složeno, potrebno ga je testirati samo jednom. Nakon što sačuvate temperaturnu krivu, može se više puta koristiti. Strpljenje i pažljiva pažnja tokom procesa podešavanja su neophodni kako bi se osiguralo da je BGA stanica za preradu ispravno konfigurisana, čime se osigurava visok prinos prerade.
