Automatska mašina za reballing

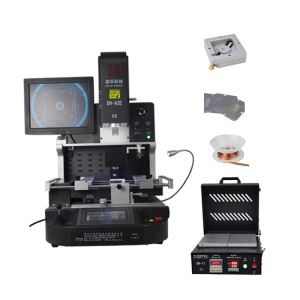

DH-A4 BGA stanica za preradu velikih ploča je vrsta polu-automatske mašine za lemljenje. Mašina ima stabilnu kontrolu temperature, veliki HD ekran osetljiv na dodir, HD optičko poravnanje i inteligentnu kontrolu, kao i uklonjivu infracrvenu temperaturnu zonu i druge prednosti. Kao jedan od najuglednijih i najprofesionalnijih dobavljača BGA stanica za preradu, Dinghua obećava da će proizvoditi najbolje proizvode dobrog kvaliteta.
Opis
Pregled proizvoda
Ovo stanje---umijećaautomatska bga mašina za reballingje sve-u-jednom rješenje za profesionalnu preradu i popravku na{2}} nivou čipa. Integracijom visoko{4}}preciznog optičkog sistema za poravnanje vida, potpuno automatizovanog odabira-i-mjesta i inteligentne tri{7}}zonske kontrole temperature, pruža neusporedivu preciznost za komponente u rasponu od malih mobilnih IC-a do velikih grafičkih ili serverskih PCB-a (kompatibilnih* do 5305 mm). Sa preciznošću postavljanja od ±0,01 mm, ovoBGA stanica za preraduosigurava besprijekorne rezultate svaki put, čineći sveukupnocijena bga stanice za preradustrateško ulaganje u kvalitet i efikasnost za svaku ozbiljnu radionicu.
Osnovne karakteristike i prodajne tačke
1. Mikro-Precizno optičko poravnanje vida
Opremljen sa visoko-podesivim CCD optičkim sistemom u boji sa 10x-uveličanjem od 100x, automatskim-fokusom i podijeljenim-slikama u boji. X, Y i R-osa su fino podešene pomoću mikrometra, postižući izuzetnu preciznost poravnanja od ±0,01 mm kako bi se eliminisale ljudske greške i "slepe tačke", savršeno za čipove sa minimalnim razmakom.
2. Inteligentan, potpuno automatizovan rad
Kao istinaautomatska bga mašina za reballing, pokreće ga ugrađeni industrijski PC (Windows OS) i PLC-kontrolisani koračni motori. Automatizira cijeli proces: odlemljenje, vakuumsko podizanje, precizno postavljanje i lemljenje. Korisnici jednostavno biraju unapred-učitane programe na ekranu osetljivom na dodir, demokratizujući složenu preradu BGA.
3. Profesionalno tri{1}}zonsko grijanje i precizna kontrola
Sistem koristi nezavisnu PID kontrolu za tri zone: gornjubga vrući zrak, donji infracrveni i donji predgrijavanje, ukupne snage 6800W. U kombinaciji sa termoparovima tipa -petlje K- i portovima za eksterne senzore, održava temperaturno odstupanje unutar ±2 stepena. 8-segmentni profili za grijanje/hlađenje služe za sve, od ponovnog napajanja CPU-a do popravke mobilnih čipova.
4. Robustan, siguran i{1}}usmjeren dizajn
CE certifikat sa zaštitom za zaustavljanje u nuždi i automatsko{0}}isključivanje. Fina čelična mreža na poklopcu za predgrijavanje sprečava upadanje malih komponenti. Univerzalni pokretni učvršćivač i V- sistem za pozicioniranje žljebova sigurno drže PCB različitih veličina bez izazivanja oštećenja ili savijanja.
Parametri proizvoda
| Model | Automatska optička BGA stanica za preradu |
| Totalna snaga | 6800W |
| Napajanje | AC220V±10%, 50/60Hz |
| Max. Veličina PCB-a | 550 mm × 530 mm |
| Kompatibilnost čipova | 2x2mm ~ 80x80mm |
| Preciznost postavljanja | ±0,01 mm |
| Preciznost temperature | ±2 stepena |
| Optical Magnification | 10x - 100x |
| Kontrolni sistem | Ugrađeni industrijski PC + HD ekran osjetljiv na dodir |
| Metoda grijanja | Vrući topli zrak + donji infracrveni + donji predgrijavanje |
| Dimenzije (DxŠxV) | 1022 mm × 670 mm × 850 mm |
| Neto težina | Približno . 97 kg |
Target Applications
Ova jedinica je vrhunski alat za centre za popravke, SMT linije, R&D laboratorije i vrhunske{0}}usluge popravke mobilnih telefona. Savršeno je pogodan za:
Vrhunski{0}}popravak ploča:ZamjenaBGA čipovina matičnim pločama laptopa, grafičkim karticama i igraćim konzolama.
Popravak mobilnih uređaja:ReballingCPUi memorijski čipovi na pametnim telefonima i tabletima.
Skupna prerada i izrada prototipa:Njegova programibilnost i automatizacija čine ga idealnim za male{0}}serijske proizvodnje ili dosljedne tokove popravke.
Detalji o proizvodima
Certifikati
zašto izabrati nas
Nakon godina razvoja i fokusiranih napora, kompanija posjeduje 78 patenata i prava intelektualne svojine, 97 procesa kontrole kvaliteta, a njeni proizvodi pokrivaju tri glavne serije: niske, srednje i visoke{2}}vrste. Završio je istraživanje i razvoj i proizvodnju proizvoda u rasponu od ručnih i polu{4}}automatskih do potpuno automatskih. Od svog osnivanja 2011. godine, kompanija je kontinuirano širila svoju skalu i sada ima dvije velike podružnice: "Shenzhen Dinghua Kechuang Automation Co., Ltd." i "Shenzhen Dinghua Kechuang Technology Co., Ltd."
zašto odabrati naše proizvode
Uz istraživanje i razvoj kao našu osnovu, imamo profesionalni tim za istraživanje i razvoj koji kontinuirano ažurira našu tehnologiju kako bi zadovoljio zahtjeve razvoja tržišta. Pomoći ćemo vam da riješite sve probleme koje imate.
Uz kvalitet kao jezgru, uvezene osnovne komponente osiguravaju trajnost i pouzdan kvalitet.
Nakon{0}}usluga je zagarantovana, a tehnička podrška je dostupna tokom garantnog perioda.
Udružimo se da zajedno razvijamo, napredujemo i stvaramo bolju budućnost! Hvala vam na podršci!
