Podloga ili međusloj je vrlo važan dio BGA paketa. Osim što se koristi za međusobno povezivanje, može se koristiti i za kontrolu impedanse i integraciju induktora/otpornika/kondenzatora. Zbog toga se od materijala supstrata zahteva visoka temperatura staklastog prelaza rS (oko 175~230 stepeni), visoka dimenzionalna stabilnost i niska apsorpcija vlage, kao i dobre električne performanse i visoka pouzdanost. Također postoji potreba za visokom adhezijom između metalnog filma, izolacijskog sloja i podloge.
FC-CBGA tok procesa pakovanja
① Keramička podloga
Podloga FC-CBGA je višeslojna keramička podloga, a njena proizvodnja je prilično teška. Budući da je gustina ožičenja podloge velika, razmak je uzak, ima mnogo prolaznih rupa, a zahtjevi za koplanarnost supstrata su visoki. Njegov glavni proces je: prvo zajedno pečenje višeslojnog keramičkog lima na visokoj temperaturi u višeslojnu keramičku metaliziranu podlogu, zatim napraviti višeslojno metalno ožičenje na podlozi, a zatim izvršiti galvanizaciju i tako dalje. Prilikom sklapanja CBGA, CTE neusklađenost između podloge, čipa i PCB ploče je glavni faktor koji uzrokuje kvar CBGA proizvoda. Za poboljšanje ove situacije, pored CCGA strukture, može se koristiti i druga keramička podloga - HITCE keramička podloga.
② Proces pakovanja
Wafer bump preparation->wafer cutting->chip flip-chip and reflow soldering->underfill thermal grease, sealing solder distribution->capping->assembly solder balls->reflow soldering->marking->separation -> Final Inspection -> Testing ->Pakovanje
Tok procesa pakovanja žičanog TBGA
① TBGA noseća traka
Noseća traka TBGA je obično napravljena od poliimidnog materijala.
U toku proizvodnje prvo se vrši oblaganje bakrom sa obe strane noseće trake, zatim niklovanje i pozlatavanje, a zatim se izrađuju prorezi i metalizacija kroz rupe i grafika. Budući da je u ovom TBGA spojenom žicom, hladnjak paketa ojačanje paketa i baza šupljine jezgre paketa, tako da se traka za nošenje mora zalijepiti za hladnjak pomoću ljepila osjetljivog na pritisak prije pakiranja.
② Proces pakovanja
Stanjivanje vafla→rezanje oblata→lijepljenje pomoću kalupa→čišćenje→lijepljenje žice→čišćenje plazmom→zalivanje tekućim zaptivačem→sastavljanje kuglica za lemljenje→povratno lemljenje→označavanje površine→odvajanje→završna kontrola→testiranje→pakovanje
Ako test nije u redu, čip treba odlemiti, ponovno namotati, montirati i zalemiti i profesionalno preraditi
stanica je važna za taj proces:
TinyBGA paket memorija

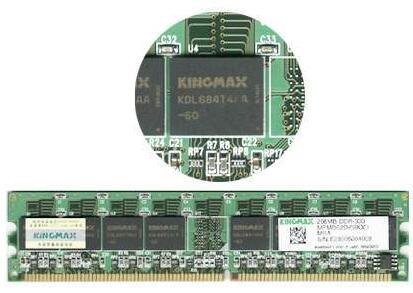

Kada je u pitanju BGA ambalaža, moramo spomenuti Kingmaxovu patentiranu TinyBGA tehnologiju. TinyBGA se na engleskom zove Tiny Ball Grid Array (paket malih kugličnih mreža), što je grana tehnologije BGA pakovanja. Uspješno ga je razvio Kingmax u avgustu 1998. Odnos površine čipa i površine pakovanja nije manji od 1:1,14, što može povećati kapacitet memorije za 2 do 3 puta kada volumen memorije ostane isti. U poređenju sa TSOP paketom proizvoda, koji ima manju zapreminu, bolje performanse odvođenja toplote i električne performanse. Memorijski proizvodi koji koriste TinyBGA tehnologiju pakovanja čine samo 1/3 zapremine TSOP pakovanja pod istim kapacitetom. Pinovi memorije TSOP paketa su izvučeni sa periferije čipa, dok su pinovi TinyBGA izvučeni iz centra čipa. Ova metoda efektivno skraćuje daljinu prenosa signala, a dužina linije za prenos signala je samo 1/4 tradicionalne TSOP tehnologije, pa je i slabljenje signala smanjeno. Ovo ne samo da značajno poboljšava performanse čipa protiv smetnji i buke, već i poboljšava električne performanse.
Mali BGA paket
Debljina TinyBGA upakovane memorije je takođe tanja (visina pakovanja je manja od {{0}}.8mm), a efektivna putanja rasipanje toplote od metalne podloge do radijatora je samo 0.36mm. Stoga, TinyBGA memorija ima veću efikasnost provodljivosti toplote i veoma je pogodna za dugotrajne sisteme sa odličnom stabilnošću.
Razlika između BGA paketa i TSOP paketa
Memorija upakovana sa BGA tehnologijom može povećati kapacitet memorije za dva do tri puta uz zadržavanje istog volumena. U poređenju sa TSOP-om, BGA ima manju zapreminu, bolje performanse odvođenja toplote i električne performanse. BGA tehnologija pakovanja uvelike je poboljšala kapacitet skladištenja po kvadratnom inču. Pod istim kapacitetom, količina memorijskih proizvoda koji koriste BGA tehnologiju pakovanja je samo jedna trećina količine TSOP pakovanja; U poređenju sa tradicionalnim TSOP pakovanjem, BGA pakovanje ima značajne prednosti. Brži i efikasniji način odvođenja toplote.
Bez obzira da li se radi o BGA ili TSOP, koji se može popraviti BGA mašinom za preradu:
