Automatska mašina za preuzimanje BGA

Ovaj automatski BGA pregrada sadrži automatsku kontrolu grijanja, poravnanja, lemljenja i procesa plasmana, značajno smanjujući grešku operatera i poboljšanje efikasnosti popravka. Njeni gornji i niži grijači mogu se kretati slobodno i samostalno, omogućavajući fleksibilno postavljanje i pravljenje grijanja čipa i preraditi mnogo prikladnije.

Pošaljite upit

Opis

Opis proizvoda

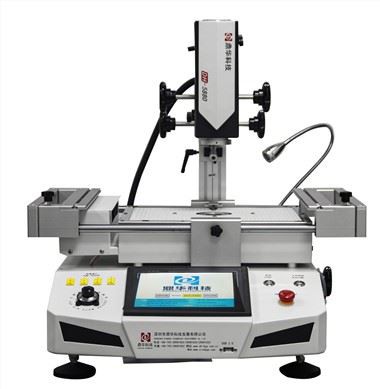

Automatska BGA ponovna mašina DH - A6 je visok - krajnji popravni stroj napravljen za efektivnu preradu komponenta postrojenja sa kugličnim rešetkom (BGA) i površinske montaže (SMT) na štampanim pločicama (PCB). Sa optičkim pozicijama CCD kamerom, precizno postavljanje čipova se obavezno prikazuje kuglice za lemljenje i PCB jastučiće korisniku i pozicionirati ih tačno u realnom vremenu.

Ova BGA serija automatski se kontrolira tijekom postupka za grijanje, poravnanje, lemljenje i plasman, uvelike minimiziranje greške operatera i maksimiziranje efikasnosti popravke. Gornji i niži grijači mogu se slobodno i autonomno premjestiti, a položaj je fleksibilno postavljen, čineći čip preradu i čip grijanje uvelike prikladnijim.

Ovaj profesionalni sistem nivoa kombinira više temperaturnih zona, infracrvenog - hibridne grijače vazdušne hibridne - i gore - do - krivulje temperature za temperaturu i konzistentne i konzistentne performanse lemljenja. Nalazi se širom industrije za visoko - value PCB popravak na prijenosnim računalima, pametnim telefonima, industrijskim upravljačkim pločama i komunikacijama.

Ključne karakteristike i prednosti:

1. CCD sistem optičkog poravnanja → Donosi visoko - precizni čip - do - poravnanje jastuka.

2. Automatski rad → smanjuje ručne greške i osigurava dosljedan kvalitet prerade.

3. Gornji i niži grijači sa slobodnim kretanjem → Fleksibilno izlaganje za praktično i efikasno grijanje na čip.

4. Višestruke temperaturne zone → Neuvisna kontrola gornjeg, dna i zagrijavanja zona za stabilnu refliju.

5. HD touch ekranu za ekranu → jednostavan rad sa pravim [{1}} praćenjem vremena.

6. Vakuumski izbor - Up sistem → Sigurno i jednostavno rukovanje komponentama BGA i SMT-a.

7. Infracrveno + vruće grijanje → osigurava ravnomjernu distribuciju topline i sprečava oštećenje PCB-a.

A6-02

Specifikacije proizvoda

Predmet	Parametar
Napajanje	AC220V ± 10% 50 / 60Hz
Nazivna snaga	6800W
Gornji grijač	1200W
Donji grijač	1200W
IR pregrijavanje	4200W (Njemačka grijaća cijev, grijanje površine 500 * 350mm)
Način rada	Potpuno automatski rastavlja, usisavanje, montaža i lemljenje
Sistem za hranjenje čipova	Automatsko primanje, hranjenje, automatsko indukciju (neobavezno)
Skladište temperature Profile	50000 grupa
Kontrola temperature	K - senzor tipa, zatvorena petlja i 8 ~ 20 segmenata za program kontrole temperature
Tačnost temperature	± 1 stepen
Tačnost postavljanja	+/- 0.01mm
Zaštitni čuvar	Senzor pritiska + dugme za hitne slučajeve, dvostruko - čuvar
Veličina PCB-a	MAX490 * 550 mm min 10 * 10 mm
Debljina PCB-a	0,2-15mm
BGA Chip	1x1-65 * 65mm
Minimalni razmak čipa	0.15mm
Senzor vanjske temperature	5 kom (neobavezno)
Tip mašine	Stol za radnu površinu (neobavezno)
Dimenzije	L970 * W850 * H950 mm

Karakteristike proizvoda

1. High Definition Touch ekrana Human - Kontrola za plc, temperatura grijanja, vreme, nagib, hlađenje i vakuum postavljeni su na ljudskom strojnoj interfejsu, prikazuju set i izmjerene funkcije za analizu krivulje za analizu i ispravljanja krivulje u realnom vremenu.

2 Može pohraniti 9999 skupa temperaturnih krivulja i prilagoditi ih u bilo kojem trenutku prema različitim BGAS-u. Analiza krivulje, podešavanja i ispravke mogu se izvesti i na dodirnom ekranu, na raspolaganju su kineska i engleska sučelja za olakšavanje barierr - bez upotrebe demostičkog i stranog kupca.

3. High - Tip Type Termoelement zatvoreno - Kontrola petlje i automatskog kompenzacijskog sistema, u kombinaciji sa PLC-om i temperaturnim modulom, postižu preciznu temperaturu i zadržite temperaturu u roku od ± 1 stepena. Instalirana su pet sučelja za mjerenje vanjske temperature kako bi istovremeno otkrili više bodova u prostoru grijanja.

4. Tijekom postupka usklađivanja, gornji grijač i donji grijač mogu se kontrolirati da se slobodno kreće prema naprijed, unazad, lijevom i desnoj strani, a status poravnanja služili su u okruglom punom {- kako bi se osigurala tačnost usklađenosti. Nakon završetka popravke, PCB se može primijetiti i u okruglom punom - za sprečavanje i uklanjanje problema sa "posmatračkim slijepim tačacima".

5. Intergratirani dizajn gornjeg grijanja i plasmana, grijanje za postavljanje automatski se završava, a glava za plasman okreće se za 360 stepeni električno, što ga čini fleksibilnim i zgodnim.

6. Ima dvostruku zaštitu lozinkom za sprečavanje avitnosti programa i parametara od avitno se izbrisanih ili slučajno izbrisanih i ima odlične funkcije zaštite.

7. Opremljen raznim specifikacijama od legure mlaznica za zrak, koje se mogu rotirati i postaviti 360 stepeni i lako ih je instalirati i zamijeniti.

8. Nakon gornjeg i donjeg vrućeg zraka prestaje grijanje, sistem hlađenja automatski počinje. Visok - ventilator za struju - Flow cool hladi PCB ploču kako bi se spriječilo da ploča PCB deformira. Nakon pada temperature na normalnu temperaturu, sustav hlađenja automatski prestaje da osigura da mašina neće ostariti nakon što se toplotna rast, efikasno proširi život opreme.

9. Opremljen inteligentnim sistemom automatskog hranjenja, sa funkcijama kao što su automatsko odabir, hranjenje, teleskopsko kretanje kamere.

10. Više temperaturnih zona, gornje i donje, zagrijavaju se samostalno. I gornje i donje temperaturne zone mogu se postaviti na 8-segmentnu kontrolu temperature. Tri temperaturne zone koriste neovisne PID algoritme za kontrolu postupka grijanja kako bi se osiguralo da su različite temperaturne zone sinhronizirane za postizanje najboljeg efekta zavarivanja. Zona niže temperature prihvaća električno podizanje da lako izbegne komponente na dnu PCB-a.

11. Važno - Definition CCD visok ({2}} Precizni digitalni video sistem ima funkciju razdvajanja, pojačanja, smanjenja i automatskog - rezolucije i uređajima za podešavanje boje za razvetrbu kako bi se postigao precizno podešavanje s tačnošću od ± 0,01 mm, osiguravajući da element precizno postavljanje komponenti.
